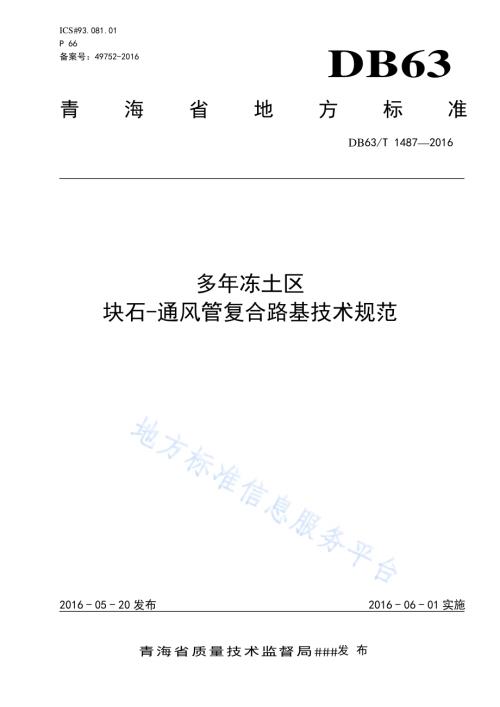

ICS 93.081.01 P 66 备案号：49752-2016 DB63 青海省地方标准 DB63/T 14872016 多年冻土区 块石-通风管复合路基技术规范 2016-05-20发布 2016-06-01实施青海省质量技术监督局 发布 DB63/T 14872016 I 前 言 本规范按照GB/T 1.1-2009给出的规则编写。本规范由青海省交通运输标准化专业技术委员会归口。本规范起草单位：青海省交通科学研究院、青海威远路桥有限责任公司、青海地方铁路建设投资有限公司、中科院寒区旱区环境与工程研究所、青海一达交通科技有限公司。本标准主要起草人：房建宏、徐安花、刘磊、陈红伟、王新燕、柳金福、张学强、蔡相连、李东庆、明锋、马裕博。DB63/T 14872016 1 多年冻土区块石-通风管复合路基技术规范 1 范围 本规范规定了多年冻土区块石-通风管复合路基的适用范围、技术要求、参数设计、施工工艺和质量验收标准。本规范适用于多年冻土区块石-通风管复合路基的设计、施工、检测。2 规范性引用文件 下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。JTG B01 公路工程技术标准 JTG D30 公路路基设计规范 JTG/T D31-04 多年冻土地区公路设计与施工技术细则 3 术语与定义 下列术语和定义适用于本规范。3.1 冻土 处于负温或零度并含有冰的土（岩）。3.2 多年冻土 指持续冻结时间在两年或两年以上的土（岩）。3.3 多年冻土上限 指多年冻土层的顶面。3.4 高温高含冰量冻土 指温度在-1.5 0，体积含冰量大于25%的冻土。3.5 DB63/T 14872016 2 退化性多年冻土 上限下降和地温升高等特征退化的多年冻土。3.6 块石-通风管复合路基 是一种块石路基和通风管路基组合而成的复合路基结构形式。4 基本规定 4.1 工作原理 块石-通风管复合路基是利用通风管与大气的对流换热和块石层内冷热空气的对流、传导的双重作用来冷却路基的特殊复合路基。通过在块石层的顶部或中部增设通风管，增大块石层上下界面的温差，加大冷空气的对流、传导和“烟囱效应”，从而降低路基底部的温度，保护冻土热稳定性。4.2 适用范围 4.2.1 块石-通风管复合路基主要用于多年冻土区高温高含冰量冻土和退化性多年冻土路段。4.2.2 块石-通风管复合路基适用于多年冻土区新、改建公路工程。4.3 设计原则 4.3.1 块石-通风管复合路基设计应在掌握和综合分析冻土工程地质勘察资料，充分考虑建设区的冻土环境影响，确定设计方案。4.3.2 块石-通风管复合路基设计应按照 JTG D30 中的高含冰量冻土地段路基要求，符合 JTG/T D31-04中的片块石路基施工和通风管安装规定。5 参数设计要求 5.1 块石粒径和通风管管径选择 5.1.1 块石粒径宜选用 150 mm300 mm，最小边长宜大于 150 mm，长细比不宜大于 3。5.1.2 通风管宜采用管外径（D）0.4 0.7 m，管壁厚度（）50 mm80 mm 每节长为1.0 m3.0 m的钢筋混凝土预制管，长度（L）与管外径（D）比值应不大于 50。5.2 块石层及通风管填筑厚度与间距 5.2.1 块石路基的填筑厚度宜在 1.0 m1.5 m。5.2.2 通风管净间距宜为 1.0 m1.5 m。5.3 块石层及通风管布设位置 5.3.1 块石层宜视路基高度填筑情况，设置在路面结构层下 0.3 m0.5 m 或原地面以上 0.5 m。5.3.2 通风管的埋设位置一般在块石层顶部或中部：对于高路基而言，通风管宜设置在块石层中部，对于低路基而言，可将通风管设置在块石层顶部，参见图 1。DB63/T 14872016 3 碎石层土工布天然地面路基填土块石层碎石护坡0.3m砂砾石通风管通风管0.3m砂砾石碎石护坡块石层路基填土天然地面土工布碎石层 图1 块石-通风管复合路基设计示意图 5.4 辅助防护结构 5.4.1 块石层底部应铺设 0.5 m厚的砂砾层，其顶部宜铺设碎石垫层及土工布，垫层厚度宜为 0.2 m0.3 m。5.4.2 当通风管埋设在块石层顶部时，应保证通风管管顶与块石层上界面平齐，然后铺设碎石垫层及土工布，垫层厚度宜为 0.2 m0.3 m。当通风管埋设在块石层中部时，通风管不做辅助防护设施。6 施工技术及方法 6.1 施工前技术准备 6.1.1 搜集施工路段的多年冻土工程地质和水文地质资料，应包括：a)多年冻土上限、冻土工程类型、冻土的分布及地温特征；b)地表水及地下水特征；c)地形地貌及冻土环境特征。6.1.2 核对土石方工程类型及分布，取、弃土场位置，料源和运输条件，进行填料的复查与试验。6.1.3 块石路基施工前，应修筑试验路段，通过现场试验确定压实工艺及参数。6.1.4 编制专项施工技术方案。6.2 材料准备与检测 6.2.1 块石选择:a)抗压强度不小于 30 MPa，压碎值不大于 25%；b)块石粒径宜选用 150 mm300 mm，最小边长宜大于 150 mm，长细比不宜大于 3。6.2.2 通风管管径与材质选择:DB63/T 14872016 4 a)通风管管径（D）宜采用0.4 m0.7 m，管壁厚度（）宜采用 50 mm80 mm；b)通风管的合理长（L）径（D）比值应小于 50；c)通风管宜采用钢筋混凝土预制管，每节长为 1.0 m3.0 m。6.3 块石-通风管路基施工 6.3.1 块石层施工:a)块石路基施工前，应修筑试验路段，通过现场试验确定压实工艺及参数；b)直线段应先两侧，后中间。曲线段应先内侧，后外侧，进行碾压。碾压速度宜为 3 km/h4 km/h；c)第 1 遍静压，先慢后快，由弱振到强振，最后再静压 1 遍，碾压遍数应以满足沉降差5 mm的要求进行控制。碾压完成后，铺设辅助防护结构；d)碾压时轮迹重叠宽度0.5 m，相邻区段重叠长度5 m。6.3.2 通风管施工:a)路基填筑高度达到通风管顶面设计高程以上 0.1 m0.2 m 时，即时整平碾压，压实度满足设计及规范要求；b)检测路基底面的平整度和压实度，合格后才可进行通风管埋设安装；c)按通风管的设计要求放线，然后进行沟槽开挖。单幅式路基设置通风管时，沟槽应设置为自路基阳坡至阴坡向下倾斜 2%4%，高速公路、一级公路整体式路基设置通风管时，沟槽应设置为“人”字横坡，坡率为 2%4%，应在中央隔离带处设置通风口；d)沟槽中铺设中粗砂垫层，要求平整，密实，厚度满足设计要求。通风管的安装标高，纵向间距应符合设计要求；e)用起重设备将通风管放入沟槽，摆放平整，管节连接可靠，两端伸出路基边坡不小于 0.2 m 0.4 m，通风管两端必须平齐；f)通风管安装到位，经检查合格后，用中粗砂回填管侧，整平沟槽，回填压实；g)通风管安装完成后，管顶应铺设 0.1 m0.2 m 厚的中粗砂保护层，再按设计要求进行管顶路基填筑，压实度应满足相关规范要求。6.3.3 通风管埋设在块石层中间，块石层填筑应满足下列要求：a)通风管下部的块石层，应找平、压实；b)根据设计规定的通风管间距铺设、固定通风管；c)填筑块石层至设计标高。7 检测与评定 7.1 质量检测 7.1.1 块石路基施工质量应满足：a)平均沉降差不宜大于 5 mm，标准差不宜大于 3 mm；b)路基边坡规整，无明显松动，坡面平顺；c)施工质量应符合表 1 的规定。DB63/T 14872016 5 表1 块石路基施工质量标准 允许偏差 项次 监测项目 高速公路 一级公路 其他公路 检查方法与频率 符合试验路段确定的施工工艺 施工记录 1 压实度 沉降差5 mm 水准仪：每40 m检测一个断面，每个断面检测59点 2 纵面高程（mm）+10，-20+10，-30 水准仪：每200 m测4断面 3 弯 沉 不大于设计值-4 中线偏位（mm）50 100 经纬仪：每200 m测4点 弯道加HY、YH 两点 5 宽 度 不小于设计值 米尺：每200 m测4处 6 平整度（mm）20 30 3m直尺：每200 m测4点10尺 7 横坡（%）0.3 0.5 水准仪：每200 m测4个断面 坡 度 不陡于设计值 8 边 坡 平顺度 符合设计要求 每200 m抽查 4处 7.1.2 通风管的埋设位置、间距、横坡坡率等控制与检测标准参见附录 B。通风管沟槽开挖前，路基压实度、平整度等质量检测标准参见附录 B。DB63/T 14872016 6 A A 附 录 A（资料性附录）通风管检验项目及类别 A.1 通风管检验项目及类别 通风管检验项目及类别见表A.1。表 A.1 通风管检验项目及类别 序号 质量指标 检查项目 类别 允许偏差 备 注 1 黏皮 B 无 2 麻面 B 无 3 局部凹坑 B 不大于5 mm 4 蜂窝 A 无 5 塌落 A 无 6 露筋 A 无 7 空鼓 A 无 8 裂缝 A 不允许 9 合缝漏浆 A 不应有 10 外观质量 端面碰伤 A 总向长度不超过100 mm，环向长度极限值60 mm80 mm 11 承口直径（D3）A 接头：柔性、刚性2 刚性接头承插口管测D112 插口直径（D1）A 接头：柔性2，刚性4 13 承口长度（L2）B 接头：柔性、刚性3 刚性接头承插口管测L114 插口长度（L1）B 接头：柔性+3、-4，刚性6 15 管子公称内（D0）B 柔性、刚性：+4、-8 16 管壁厚度（t）B 柔性、刚性：+8、-2 17 管子有效长度（L）B 柔性、刚性：+18、-10 18 弯曲度（）B 管子长度0.3%19 端面倾斜（S）B 10 20 尺寸偏差（mm）保护层厚度（C）A 不小于15 21 裂缝荷载 A 符合设计要求 22 破坏荷载 A 23 物理力学性能 混凝土抗压强度 A 注1：A类项目必须全部合格。注2：B类项目的超差不超过2根，项目的超差不超过2项。注3：外压荷载检验符合设计要求时，则判该产品力学性能合格。如有不符合要求时，允许从同批产品中抽取 2 根进行复检，复检结果如全部符合设计要求时，则剔除原不合格的 1 根，判定该批产品力学性能合格，复检结果仍有1根不符合要求时，则判定该批产品力学性能不合格。DB63/T 14872016 7 B B 附 录 B（资料性附录）通风管路基施工质量检测标准 B.1 通风管路基施工质量检测标准 通风管路基施工质量检测标准见表B.1。表 B.1 通风管路基施工质量检测标准 项次 检测项目 允许偏差 检测方法与频率 1 路基压实度 符合设计规定 灌砂法、灌水法，每一压实层每100 m检测3点2 平整度 15 mm 3 m直尺，每200 m检测2处10尺 3 通风管埋设高程 30 mm 水准仪，每100 m检测3点 4 通风管铺设间距 10 mm 直尺，每100 m检测4点 5 中线偏位 50 mm 水准仪，每100 m检测4点 5 横坡（%）0.3 水准仪，每100 m检测2断面 6 管槽宽度、深度 0.5 mm 直尺，每100 m检测4点 7 管顶路基压实度 符合设计规定 灌砂法、灌水法，每一压实层每100 m检测3点8 通风管两端伸出长度 20 mm 拉线 _
