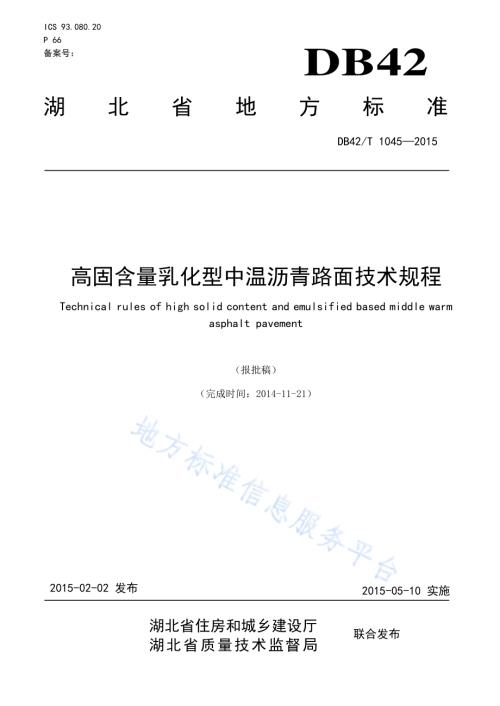

高固含量 乳化型中 温沥青路 面技术规 程 Technical rules of high solid content and emulsified based middle warm asphalt pavement（报批稿）（完成时间：2014-11-21）DB42 ICS 93.080.20 P 66 备案号：湖北省 地 方 标 准 DB42/T 1045 2015 2015-02-02 发布 2015-05-10 实施 湖 北 省 住 房 和 城 乡 建 设 厅 湖 北 省 质 量 技 术 监 督 局 联合发布 DB42/T 1045 2015 I 目 次 前 言.III 1 范围.1 2 规 范性 引用 文件.1 3 总则.1 4 术 语定 义、符号.1 4.1 术语 定义.1 4.2 符号.2 5 原 材料.2 5.1 一般 规定.2 5.2 乳化 型中 温沥 青.2 5.3 粗集 料.3 5.4 细集 料.4 5.5 填料.4 5.6 纤维 稳定 剂.4 6 配 合比 设计.5 6.1 设计 原则.5 6.2 设计 标准.6 6.3 目标 配合 比设 计.8 6.4 目标 配合 比设 计检 验.10 6.5 生产 配合 比设 计及 检 验.10 7 施 工工 艺.11 7.1 拌和.11 7.2 运输.12 7.3 试验 段铺 筑.12 7.4 摊铺.12 7.5 碾压.13 7.6 接缝.14 7.7 开放 交通.14 8 施 工质 量管 理与 验收.15 8.1 一般 规定.15 8.2 原材 料及 设备 检查.15 8.3 施工 过程 中的 质量 管 理与检 查.15 8.4 交工 验收 阶段 的工 程 质量检 查与 验收.18 条文说 明.25 DB42/T 1045 2015 III 前 言 本规程 按 照 GB/T 1.1 2009 标 准化 工作 导则 第 1 部分：标 准的 结构 和编 写 给 出的 的规 则起草。本规程 由武 汉市 政工 程设 计研究 院有 限责 任公 司提 出。本 规程 由湖 北省 住房 和城 乡建设 厅归 口管理。本 规程 主要 起草 单位：武 汉市政 工程 设计 研究 院有 限责任 公司。本 规程 参加 起草 单位：武汉 华邦 泰富 环保 沥青 工程 有限公 司、武汉 市 市 政建 设集团 有限 公司、武汉理工 大学、武 汉市 市政 工 程质 量监 督站、武 汉 市 市政建 设综 合开 发公 司。本 规程 主要 起草 人：周俊、蒋乐、张 伟、邓利 明、丁庆军、唐 传政、黄 又清、童细 楚、陈绍 平、徐刚、肖 铭钊、张 勇、朱朝 辉、张 守城、彭 磊、张迎 霞、何 祖亮、蒙 永叁、匡 罗飞、刘璐、毛 威、朱 寿 飞。请各单 位在 使用 过程 中注 意总结 经验，及 时将 对本 规程 的 意见 及建 议函 告武 汉市政 工程 设计 研 究院有限 责任 公司（地址：武汉市 江汉 区常 青 路 40 号，邮 编：430023，电话：027-83350877，电 子邮 件：），以 便修订 时研 用。DB42/T 1045 2015 1 高 固含量 乳化型中 温沥青 路面技术 规程 1 范围 本 规程 规定 了 高 固含 量 乳 化型中 温沥 青路面 的 原 材 料、配 合比 设计、施 工工 艺 及施工 质量 管理 与 验收。本 规程 适用 于 湖 北省 行政 区域采用 高 固含 量 乳 化型 中温沥 青 混 合料 施工 的 各 等级 城 镇道 路、公路的新建、改扩 建 及 维修 养护 路面工 程 的 设计 与施 工。其它道 路可 参照 执行。2 规 范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG D50 2006 公 路沥 青 路面设 计规 范 JTG E20 2011 公路 工程 沥青及 沥青 混合 料试 验规 程 JTG E42 2005 公路 工程 集料试 验规 程 JTG E60 2008 公路 路基 路面现 场测 试规 程 JTG F40 2004 公路 沥青 路面施 工技 术规 范 JTG F80 2004 公路 工程 质量检 验评 定标 准 CJJ 12008 城 镇道 路工 程施工 与质 量验 收规 范 CJJ 169 2012 城镇 道路 路面设 计规 范 DB42/T 344 城 镇道路 沥 青路面 施工 技术 及验 收规 程 3 总则 3.1 为 了推 动 乳化 型中 温 沥青 混 合料在 湖北 省的应 用，规 范和指 导 乳 化型中 温沥青 混合料 的设 计与 施工，保 证工 程质 量，针对 湖北省 的沥 青路 面使 用性 能气候 分区 和交 通组 成特 点，制 定本 规程。3.2 乳 化型 中温沥 青 混 合 料可以 大幅度 降低 施工温 度，减 少有害 气体 排放以 及 在低 温环境 条件 仍具 有良好施工 性 能等 技术 特点，乳化 型中 温沥 青 混 合料 尤其适 用于 以下 工程：a）长 大隧 道的 沥青 混合 料 施工。b）环 保要 求高 的城 镇人 口 密集区 沥青 混合 料施 工。c）低 温气 候（-510）或 高 海拔 地区 的沥 青混 合料施 工。d）道路 养 护工 程。3.3 乳 化型 中温沥 青 混 合 料路面 施工前 应进 行施工 组织设 计，并 保证 合理的 施工工 期。用 于新 建、改扩建道 路的 乳 化型 中温沥 青 混合 料路面 应在 气温不 低于0 的条 件下施 工，用 于道路 养护或 小面 积应 急修补铺 筑的 工程 应在 气温 不低于-5 的条 件下 施工，同时乳 化型 中温 沥青 混合 料路面 性能 应达 到同 类 型热拌沥 青混 合料 路面 性能 要求。3.4 乳 化型 中温沥 青 混 合 料的设 计、施 工除 应符合 本 规程 外，尚 应符 合国家、行业、省市 现行 有关 标准、规 范 同 类产 品的 相关 的规定。4 术语 定义、符号 4.1 术语 定义 DB42/T 1045 2015 2 下列术 语定义 和 符号 适用 于 本规程。4.1.1 乳化型 中温 沥青 emulsified based middle warm asphalt 用石油 沥青、稀 释剂、外 加剂等 按一 定比 例 混 合加 工而成 的 液 态沥 青，可长 时间储存，施工 加热温度低于 100，可 在气 温不 低于-5条 件下 施工，同时 混合料 性能 达到 同类 型热 拌沥青 混合 料性能要求。4.1.2 中温沥 青混 合料 middle warm mix asphalt 由级配 矿料 和中 温沥 青结 合料按 一定 比例 拌和 形成 的沥青 混合 料总 称，其拌 和 温度 比 温拌 沥青 混 合料低 15 以上，同 时性 能 应达到 热拌 沥青 混合 料性 能要求。4.1.3 乳化型 中温 沥青 混合 料 emulsified based middle warm mix asphalt 由级配 矿料 和 乳 化型 中温 沥青 结 合料 按一 定比 例 拌 和而成 的沥青 混 合料 总称，在基本 不改 变矿 料 级配和施 工工 艺的 前提 下，通过添加 乳 化型 中温 沥青 等手段，降低 中温 沥青 混 合料 各 环节 施工 温度，改 善施工条 件，达到 热拌 沥青 混合料 性能 要求。4.1.4 高固含 量 high solid content 乳化型 中温 沥青 在试验 条 件下蒸发 后 剩余 部分 占总 量的质 量 百 分数 大于 70%。4.2 符号 MWMA 中温 沥 青混 合 料，Middle Warm Mix Asphalt 之略语。MW-AC 密 级配 中温 沥 青 混凝 土 混 合料。MW-ATB 密 级配 中温 沥青 稳 定碎 石 混 合料。MW-SMA 中 温沥 青 玛 蹄脂碎 石 混 合料。5 原 材料 5.1 一般 规定 5.1.1 乳化 型中 温 沥青 路 面使用 的 乳化 型中 温沥青、粗集 料、细 集料、填料、纤维 稳定剂 运至 现场 后应 取样 进行 质量 检验，经 评定合 格后 方可 使用，不 得 以供 应商 提供 的检 测报 告或者 商检 报告 替 代 现 场 检测。5.1.2 乳 化型 中温 沥青 进 场后，应按 规范 要求 严格 进行固 含量、黏 度、蒸发 残留物 性能 检验。5.2 乳化 型中 温沥 青 5.2.1 乳化 型中 温沥 青 宜 采用 70 号 道路 石油 沥青 作 为基质 沥青，通 过添 加不 同的外 加剂 生产 普通 乳 化型中温 沥青 和改 性乳 化型 中温沥 青，基质 沥青 应符合 公 路沥 青路 面施 工技 术规范（JTG F40）的 相 关规定。5.2.2 对夏 季温 度高、高 温持续 时间长 的地 区，高 速公路、城市 快速 路、重 载交通、山区 上坡 路段、公交停 靠站 等承 受繁 重交 通量的 沥青 路面，宜 采用 改性乳 化型 中温 沥青。5.2.3 根 据湖 北省 的沥 青 路面使 用性 能气 候分 区，乳化型 中温 沥青 性能 要求 应满足 表 5.2.3 的要 求。DB42/T 1045 2015 3 表5.2.3 乳化 型中 温沥 青 的技 术要 求 项 目 单位 沥青品种 试验方法 普通乳化型中温沥青 改性 乳化型中温沥青 固含量，不小于%70 70 T0651 黏度（80），不大于 Pa.s 2 3 T0625 储存稳定性，不大于 1d 5d%1 1 1 1 T0655 蒸发残留物 针入度（25,100g,5s）0.1mm 4080 3060 T0604 延度，不小于 cm 20(10,5cm/min）20(5,1cm/min）T0605 软化点（环球法），不小于 46 60 T0606 弹性恢复（25,10cm），不小 于%75 T0662 注：储存 稳定性根据施工实际情况选用试验时间，通常使用5d，乳化型中温沥青可长时间 储存，根据实际储存天数测定储存稳定性应小于5%，若超 过要求应废弃。5.2.4 乳化 型中 温沥 青应 按种类 分开 存放，可在 自 然温度 下长 时间 存储。桶 装沥青 应直 立堆 放，密 封 存储。5.2.5 乳化 型 中 温沥 青在 贮运、使用 及存 放过 程中 应有良 好的 防水 措施，避 免雨水 或者 加热 管 道 蒸 气 进入沥青 中。5.3 粗集 料 5.3.1 中 温沥 青混 合料 采 用的粗 集料 应石 质坚 硬、洁净、无风 化、表面 粗糙。质量 应符 合表 5.3.1 的 要求，粒 径规 格应 符合 公 路沥青 路面 施工 技术 规范（JTG F40）规定。表5.3.1 沥青 面层 用粗 集料 技 术要 求 项 目 单位 高速公路、一级公路和城市快速路、主干路 其他等级公路与城市次干路及其以下等级道路 试验方法 抗滑表层 其他层次 石料压碎值，不大于%26 28 30 T0316 洛杉矶磨耗损失，不大于%28 30 35 T0317 磨光值，不小于 PSV 42 38 T0321 表观相对密度，不小于 2.60 2.50 2.45 T0304 吸水率，不大于%2.0 3.0 3.0 T0304 坚固性，不大于%12 12 T0314 针片状颗粒含量，不大于 其中粒径大于9.5mm，不大于 其中粒径小于9.5mm，不大于%15 12 18 18 15 20 20 T0312 软石含量，不大于%3 5 5 T0320 水洗法0.075mm 颗粒含量，不 大于%1 1 1 T0310 集料对沥青的粘附性，大于或等于 级 5 4 4 T0616 注：坚固性试验根据需要进行。DB42/T 1045 2015 4 5.4 细集 料 5.4.1 细 集料 应满 足如 下 技术要 求：a）细集料宜 采用石 灰岩加工 机制砂、石屑，应洁净、干燥、无 风化、无杂质，并有适当 的颗粒 级配；不 应采 用天 然砂 或石 场的下 脚料。机 制砂、石 屑应 具 有良 好级 配，其 质 量应符 合 表 5.4.1 的 要求。b）细 集料 料堆 应搭 建遮 雨 棚。表5.4.1 沥青 面层 用细 集 料 技术 要求 项 目 单位 高速公路、一级公路和城市快速路、主干路 其他等级公路与城市次干路及其以下等级道路 试验方法 表观相对密度，不小于 2.5 2.45 T0328 坚固性(0.3mm 部分)，不大 于%12 T0340 含泥量（0.075mm 的含量），不大于%3 5 T0333 砂当量，不小于%60 50 T0334 亚甲蓝值，不大于 g/kg 25 T0349 棱角性（流动时间），不小于 s 30 T0345 5.5 填料 5.5.1 矿粉 应采 用石灰 石 或者岩 浆岩中 的强 基性岩 石等憎 水性石 料磨 细而成，原石 料 无杂 质。矿粉 应干燥、洁净，能 自由 地从 矿粉仓 流出，其 质量 应符 合表 5.5.1 的 要 求。表5.5.1 沥 青面 层用 矿 粉 技术 要求 项 目 单位 高速公路、一级公路和城市快速路、主干路 其他等级公路与城市次干路及其以下等级道路 试验方法 表观密度，不小于 t/m3 2.5 2.45 T0352 含水量，不大于%1 1 T0103 粒度范围0.06mm 0.15mm 0.075mm%100 90100 75100 100 90100 70100 T0351 外观 无团粒结块 亲水系数 1 T0353 塑性指数 4 T0354 加热安定性 实测记录 T0355 5.5.2 中 温沥 青混 合料 可 掺加 约 12 的 级 以 上钙质 消石 灰粉 作为 抗剥 离 剂，不可 掺加 水泥 作为抗剥离 剂，中温 沥青 混合 料 应进 行水 稳定 性检 验。5.6 纤维 稳定 剂 5.6.1 纤 维稳 定剂 可选 用 木质素 纤维、聚 酯纤 维、矿物纤 维等。其 质量 应符 合 表 5.6.1-1 表 5.6.1-3 的要求。DB42/T 1045 2015 5 表5.6.1-1 木 质素 纤维 的技术 要求 项 目 单位 技术要求 试验方法 纤维长度，不大于 mm 6 GB/T 14336 灰分含量%1 8 5 JT/T 533-2004 冲气筛分析%通过0.15mm 为 7 0 1 0 JT/T 533-2004 普通筛分析%通过0.85mm 为 8 5 1 0 通过0.425mm 为 6 5 1 0 通过0.106mm 为 3 0 1 0 JT/T 533-2004 pH 值 7.5 1.0 JT/T 533-2004 吸油率，不小于 纤维质量的5 倍 JT/T 533-2004 含水率，不大于%5 JT/T 533-2004 耐热性（210，2h）颜色、体积基本无变化，热失重6 JT/T 533-2004 表5.6.1-2 聚 酯纤 维的 技术要 求 项 目 单位 技术要求 试验方法 纤维类型 束状单丝 纤维直径 m 1025 GB/T 10685 纤维长度 mm 6 1.5 GB/T 14336 抗拉强度，不小于 MPa 500 GB/T 3916 断裂伸长率，不小于%15 GB/T 3916 耐热性（210，2h）体积无变化、高温不变形 JT/T 534-2004 表5.6.1-3 矿 物纤 维的 技术要 求 项 目 单位 技术要求 试验方法 纤维平均长度，不大于 mm 6 GB/T 14336 纤维平均直径，不大于 m 5 GB/T 10685 非纤维状材料的球状颗粒含量，不小于 通过0.25mm 筛 通过0.063mm 筛%85 60 JT/T 533-2004 pH 值，不小于 7 JT/T 533-2004 耐热性（210，2h）颜色、体积基本无变化，热失重6 JT/T 533-2004 5.6.2 纤维 应在 干拌温度 条件下 能充分 分散 均匀、不发脆、不变 质，不应采 用在高 温条件 下才 能分 散的纤维。使 用纤 维应 符合 环保要 求，不危 害身 体健 康。5.6.3 纤 维应 存放 在室 内 或有棚 盖的 地方，松 散纤 维在运 输及 使用 过程 中应 避免受 潮，不结 团。5.6.4 MW-SMA 路 面的 木质素 纤维 掺量 不宜 低于 混合料 质量 的 0.3%，聚酯 纤维不 宜低 于混 合料 质 量的 0.2%，矿物 纤维 不宜 低 于混合 料质 量 的 0.4%。在 满足沥 青混 合料 路用 性能 的基础 上，根据 沥青 混合料设计 的结 果，参照 谢伦 堡析漏 试验 和肯 塔堡 飞散 试验结 果，酌情 减少 纤维 用量。6 配 合比 设计 6.1 设计 原则 DB42/T 1045 2015 6 6.1.1 中温 沥青 混合料 应 在对同 类 道路 的 配 合比设 计和使 用情 况 调查 研究的 基础上，充分 借鉴 成功 的经验，选用 符合 要求 的材 料，进 行配 合比 设计。6.1.2 中温 沥青 混合料 的 配合比 设计，应遵 循现行 规范关 于热拌 沥青 混合料 配合比 设计的 目标 配合 比设计、生产 配合 比设 计及 生产配 合比 验证 三个 阶段，确定 矿料 级配 及最 佳沥 青用量。6.1.3 中 温沥 青混 合料 采 用马歇 尔试 验配 合比 设计 方法。如采 用其 他方 法设 计 沥青混 合料 时，应按 公路沥青 路面 施工 技术 规范（JTG F40）的要 求 进 行马 歇尔试 验及 各项 配合 比设 计检验。6.2 设计 标准 6.2.1 中 温沥 青混 合料 矿 料级配 与热 拌沥 青混 合料 矿料级 配要 求相 同，其级 配应符 合 本 规程 的规 定。6.2.2 按照 湖北 省的沥 青 路面使 用性能 气候 分区，湖北省 的 中温 沥青 混合料 宜采用 密级配，其 级配 范围应符 合 表 6.2.2-1 表 6.2.2-3 的要求。表6.2.2-1 密 级配 中温 沥青 混 凝土 混合 料（MW-AC）矿料 级配 范围 级配类型 通过下列筛孔(mm)的质量百分 率(%)31.5 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 MW-AC-25 100 90100 7590 6583 5776 4565 2452 1642 1233 824 517 413 37 MW-AC-20 100 90100 7892 6280 5072 2656 1644 1233 824 517 413 37 MW-AC-16 100 90100 7692 6080 3462 2048 1336 926 718 514 48 MW-AC-13 100 90100 6885 3868 2450 1538 1028 720 515 48 MW-AC-10 100 90100 4575 3058 2044 1332 923 616 48 MW-AC-5 100 90100 5575 3555 2040 1228 718 510 表6.2.2-2 中 温沥 青 玛 蹄脂碎 石 混 合料（MW-SMA）矿料 级配 范围 级配类型 通过下列筛孔(mm)的质量百分 率(%)26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 MW-SMA-20 100 90100 7292 6282 4055 1830 1322 1220 1016 914 813 812 MW-SMA-16 100 90100 6585 4565 2032 1524 1422 1218 1015 914 812 MW-SMA-13 100 90100 5075 2034 1526 1424 1220 1016 915 812 MW-SMA-10 100 90100 2860 2032 1426 1222 1018 916 813 表6.2.2-3 密 级配 中温 沥青碎石 混 合料（MW-ATB）混合 料矿 料级 配范 围 级配类型 通过下列筛孔(mm)的质量百分 率(%)53 37.5 31.5 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 MW-ATB-40 100 90100 7592 6585 4971 4363 3757 3050 2040 1532 1025 818 514 310 26 MW-ATB-30 100 90100 7090 5372 4466 3960 3151 2040 1532 1025 818 514 310 26 MW-ATB-25 100 90100 6080 4868 4262 3252 2040 1532 1025 818 514 310 26 6.2.3 本规程 采 用马歇 尔 试验配 合比设 计方 法，中 温沥青 混合料 的马 歇尔 试 验配合 比 设计 技术 要求 与热 拌 沥 青 混 合 料 的 马 歇 尔 试 验 配 合 比 设计要求相同，中 温 沥 青 混 合 料 技 术 要 求 应 符 合 表 6.2.3-1 表6.2.3-3 的要求。DB42/T 1045 2015 7 表 6.2.3-1 MW-AC 马歇 尔 试验配 合比 设计 技术 要求 项 目 单位 道路等级 高速公路、一级公路和 城市快速路、主干路 其他等级公路与 城市次干路、支路 非机动道路、小区道路、乡村道路 击实次数（双面）次 75 50 50 马歇尔试件尺寸 mm 1 0 1.6 6 3.5 稳定度，不小于 kN 8 5 3 流值 mm 1.54.0 2.04.5 2.05.0 空隙率VV%36 36 24 矿料间隙率 VMA，不小于%混合料类型 设计孔隙率 MW-AC-25 MW-AC-20 MW-AC16 MW-AC-13 MW-AC-10 MW-AC-5 3 11 12 12.5 13 14 16 4 12 13 13.5 14 15 17 5 13 14 14.5 15 16 6 14 15 15.5 16 17 沥青饱和度 VFA%5570 6575 6575 6575 7085 7085 注：当设计空隙率不是整数时，由内插确定要去的 VMA 最小 值。表6.2.3-2 MW-SMA 马歇 尔 试验 配合 比设计 技术 要求 项 目 单位 技术要求 试验方法 击实次数（双面）1 次 50 T0702 马歇尔试件尺寸 mm 1 0 1.6 6 3.5 T0702 空隙率 VV2%34 T0705 沥青饱和度 VFA%7585 T0705 矿料间隙率 VMA3，不小于%17.0 T0705 粗骨料间隙率 VCAmix4，不大于%VCADRC T0705 稳定度5，不小于 kN 6.0 T0709 谢伦堡析漏率，不大于%0.1 T0732 肯塔堡飞散率，不大于%15 T0733 注：1 对通行重载交通的路段，也可将击实次数增加为双面 75 次。2 针对湖北炎热气候，重载交 通路段 VV 可放宽 至 4.5%，VFA 可放宽至 70%。3 对高温稳定性要求较高的重 交通路段或炎热地区，VMA 允 许放宽到 16.5%（MW-SMA-16）或 16%（MW-SMA-19）。4 试验粗集料骨架间隙率VCA 的 关键筛孔，对MW-SMA-20、MW-SMA-16 是4.75mm，对 MW-SMA-13、MW-SMA-10 是2.36mm。5 当稳定度达不到要求时，改 性乳化型中温沥青 MWSMA 可 放宽到 5.5kN，但车辙试验动 稳定度应符合要求。DB42/T 1045 2015 8 表 6.2.3-3 MW-ATB 马歇 尔 试验 配合 比设计 技术 要求 项 目 单位 混合料类型 MW-ATB-25 MW-ATB-30 MW-ATB-40 击实次数（双面）次 75 112 马歇尔试件尺寸 mm 1 0 1.6 6 3.5 1 5 2.4 9 5.3 稳定度，不小于 kN 7.5 15 流值 mm 1.54.0 实测 空隙率VV%36 沥青饱和度 VFA%5570 矿料间隙率 VMA，不小于%121 11.51 111 132 12.52 122 143 13.53 133 注：1、2、3 空隙率分别 为 4%、5%、6%的矿料间隙率。6.2.4 中 温沥 青混 合料 MW-AC、MW-SMA、MW-ATB 需按 要求 进行 高温 稳定 性能、低温 抗裂 性能、水稳定 性能 检验，各 项性 能应符 合 表 6.2.4 的 要求。表6.2.4 中温 沥青 混合 料 性能 技术 要求 项 目 单位 混合料类型 试验 方法 MW-AC MW-SMA 改性乳化型中温沥青 MW-ATB 乳化型中温沥青 改性乳化型中温沥青 车辙试验60 动稳定度，不小 于 次/mm 1000 2800 3000 1000 T0719 浸水马歇尔试验 残留稳定度，不小于%80 85 80 80 T0709 冻融劈裂试验 残留强度比，不小于%75 80 80 75 T0729-10 弯曲试验 破坏应变，不小 于 2000 2500 2500 2000 T0715 渗水试验 渗水系数，不大于 ml/min 120 120 80 200 T0730 注：对于公称最大粒径等于和 大于 26.5mm 的混合料进行车 辙试验，可适当增加试件的厚度，但不宜作为评定合格与否的依据。6.3 目标 配合 比设 计 6.3.1 中 温沥 青混 合料 目 标配合 比设 计，参照 公 路沥青 路面 施工 技术 规范（JTG F40）规定的 热拌沥青混 合料 配合 比设 计方 法和 SMA 混 合料 配合 比设 计方法，进 行原 材料 选择、矿料 级配 设计、最佳 沥青用量 确定，完 成 中 温沥 青混合 料 配 合比 设计，提 交材料 品种、矿 料级 配、标准配 合比、最 佳 沥 青 用 量等资料。6.3.2 中 温 沥青 混合料 试 验室拌和 应 采 用小 型沥青 混合料 拌和机 拌和，混合 料拌和 温度和 试件 制作 温度应符 合 表 6.3.2 的 要求。试验室 进行 目标 配合 比设 计时，原材 料烘 干时 间、拌和工 艺及 流程、击 实 工艺与热 拌沥 青混 合料 相同，可参 照 公路 工程 沥青 及沥青 混合 料试验 规 程（JTG E20-2011）执行，拌和完成 后应 将 中 温沥 青混 合料 放 入恒 温烘 箱中 保温，建 议拌 和后 中温 沥青混 合料 放 入 120（乳化型中温沥青）或 135（改性 乳化型 中温 沥青）烘 箱恒 温，恒 温时 间不 小 于 2h，达到击 实温 度后 方可 击 实。DB42/T 1045 2015 9 表6.3.2 中温 沥青 混合 料 室内 试验 温度 施工工序 乳化型中温沥青 改性乳化型中温沥青 集料加热温度（）150165 165180 试模加热温度（）120130 130140 沥青加热温度（）7590 7590 混合料拌和温度（）120140 130155 试件击实温度（）115130 125145 6.3.3 中温 沥青 混合料 目 标配合 比设计 室内 试验温 度，应 结合室 温情 况合理 选择，保证 中 温沥 青混 合料各环 节操 作方 便，混合 料性能 优良。6.3.4 中温 沥青 混合料 配 合比设 计采用 实际 工程使 用原材 料，材 料各 项指标 应满足 本 规程 规定，混 合料级配 范围 宜按本 规程 确 定。6.3.5 确定 各矿 料的组 成 比例。从施工 现场 分别取 各类矿 料进行 筛分，用计 算机或 图解计 算各 矿料 的用量，使合 成的 矿料 级配 符合本 规程 要求。计 算应 反复进 行，使集料 级 配曲 线应接 近一 条顺 滑 的 曲 线。6.3.6 选择 初试 油石比。调查当 地 条件 相近 工程的 乳化型 中温沥 青 用 量及使 用效果，结合 计算 确定 的矿料组 成和 热拌 沥青 混合 经验采 用的 油石 比范 围，采 用热拌 沥青 混合 料的 经验 油石比 除以 乳化 型中 温 沥青的固 含量，确 定制 作 中 温沥青 混合 料马 歇尔 试件 的初试 油石 比。6.3.7 制备 中 温沥 青混 合 料 试件。用选 择的 初试 油 石比，按 0.5%间隔 变化，取五个 不同 的油 石比，用小型拌 和机 拌制 沥青 混合 料，制 备五 组马 歇尔 试件。6.3.8 确定 中温 沥青混 合 料 的最 大理论 相对 密度。对非改 性 中温 沥青 混合料、改性 中温沥 青混 合料 以及 MW-SMA 混合 料，宜 采用真 空法 实测 各组 沥青 混合料 的最 大理 论相 对密 度。6.3.9 按 式（6.3.9-1）式（6.3.9-3）计算 中温 沥青 混合料 试件 的空 隙 率 VV、矿料间 隙 率 VMA、有 效沥青饱 和 度 VFA 等体 积指 标，取 1 位 小数，进 行体 积 指 标 分析。100)1(VVt f（6.3.9-1）100)100-(1 A Vssbf PM（6.3.9-2）100VMAVV-VMAVFA（6.3.9-3）式中：VV 试件 空隙 率，%；VMA 试 件矿 料间 隙率，%；VFA 试件 的有 效沥 青 饱和度，%；f运 用表 干法 测定 的 试 件毛体 积相 对密 度，无量 纲；t运 用真 空法 测定 的试 件最大 理论 相对 密度，无 量纲；Ps 各种 矿料 占沥 青混 合料总 质量 的百 分率 之和，%；sb矿 料的 合成 毛体 积相 对密度，无 量纲。DB42/T 1045 2015 10 6.3.10 确 定最 佳油 石比。根据 空隙 率、沥青 饱和 度、矿 料空 隙率、稳 定度 和流值，分 别绘 制 各 项 指 标的曲线，按 照 公路 沥青 路面施 工技 术规 范（JTG F40）的要求确定 最 佳油 石 比。6.3.11 检 查最 佳油 石比 的各项 指标 是否 符合 中温 沥青 马 歇尔 试 验 配合 比设 计 技术 要求；若 不符 合，需要重新 进行 目标 配合 比设 计。6.3.12 对 重载 交通 道路，城市 道路 的交 叉口、公 交站等 路段，预 计有 可能 产生较 大车 辙时，宜 在 空 隙率符合 要求 的范 围内，结 合 中温 沥青 混合 料 功 能，将相应 功能 层 中 温沥 青混 合料 计 算的 最佳 沥 青 用 量 减小 0.1%0.5%作 为设 计沥 青用量。6.4 目标 配合 比设 计检 验 6.4.1 对于 高速 公路、一 级公路 以及城 市道路 的快 速路、主干路 的中 温沥青 混合料，需在 配合 比设 计的基础 上按 规范 要求 检验 各项 使 用性 能，不符 合要 求的 中 温沥 青混 合料，应 更换原 材料 或重 新 进 行 配 合比设计。6.4.2 高 温稳 定性 检验。对公称 最大 粒径 等于 或小 于 19mm 的中温沥 青混 合 料，按 规定 方法 进行车 辙试验，试验 温度 为 60，荷载压 强 为 0.7MPa，动 稳 定度 应 符合 本规程表 6.2.4 的 要求。对公 称最 大粒径大于 19mm 的中温沥 青 混合料，可 采用 加厚 试件 进行车 辙试 验。如有 特殊 需要，可根 据情 况提 高 试验温度 或荷 载强 度。6.4.3 水稳 定性 检验。按 规定的 试验方 法进 行浸水 马歇尔 试验和 冻融 劈裂试 验，残 留稳定 度、残留 强度比 应 符合 本规程表 6.2.4 的规定。6.4.4 低 温抗 裂性 检验。对于公 称最 大粒 径等 于或 者小 于 19mm 的混合料，按规范 方法 进行 低温 弯 曲试验，破 坏应 变应 符合 本 规程 表 6.2.4 的 要求。对公 称最大 粒径 大 于 19mm 的中温沥 青混 合料，可采 用加厚试 件进 行低 温弯 曲试 验。6.4.5 MW-SMA 混合 料 应进行 谢伦 堡沥 青析 漏试 验，析 漏损 失不 得超 过表 6.2.3-2 规定的 要求。按 规范试验 方法 进行 试验，试 验温度 应该 与生 产时 的最 高出料 温度 一致。6.4.6 MW-SMA 混合 料 应进行 肯塔 堡飞 散试 验检 验，飞 散损 失不 得超 过表 6.2.3-2 规定的 要求。按规范试验 方法 进行 试验，标 准的试 验温 度 为 20，水 中养生 时间 为 20h，在多 雨 潮湿地 区，也可 进行 浸水飞散试 验，试验 温度 为 60，水 中养 生时 间 为 48h。6.4.7 渗 水系 数检 验。利 用轮碾 机成 型的 车辙 试件 进行渗 水试 验检 验的 渗水 系数宜 符合 本规程表 6.2.4的要求。6.4.8 中温 沥青 混合料 应 按规定 进行上 述几 种性能 检验，若检验 合格，完成 配合比 设计报 告，提交 材料品种、矿 料级 配、标准 配合比、最 佳沥 青用 量等；若不 合格，应 重新 进行 目标配 合比 设计。6.5 生产 配合 比设 计及 检 验 6.5.1 中温 沥青 混合料 应 根据目 标配合 比设 计结果，按 公路沥 青路 面施工 技术规 范规 定的 方法 进行生产 配合 比设 计及 试拌 试铺检 验。6.5.2 生 产配 合比 应以 二 次筛分 后的 热料 仓材 料级 配为基 础进 行，其中 小 于 0.075mm 的细集料含 量也应采用 水洗 法测 定，配合 比设计 方法 与目 标配 合比 设计方 法相 同，矿料 级配 与沥青 用量 应力 求 与 目 标 配合比设 计相 近。6.5.3 生产 配合 比检验。拌和机 按生产 配合 比结果 进行试 拌、铺 筑试 验段，并取样 进行马 歇尔 试验，同时从 路上 钻芯 取样 测定 空隙率，由此 确定 生产 用 的标准 配合 比。对 确认 的 标准配 合比，应进 行车 辙 试验和水 稳定 性试 验，各项 指标应 符合 本规程表 6.2.4 的要求。6.5.4 经设 计确 定的标 准 配合比 在施工 过程 中不得 随意变 更。生 产过 程中应 加强跟 踪监测，严 格控 制现场进 场材 料的 质量。DB42/T 1045 2015 11 7 施 工工 艺 7.1 拌 和 7.1.1 中温 沥青 混合料 应 在沥青 拌和厂 采用 拌和机 械拌制，宜采 用间 歇式拌 和机拌 和，也 可采 用连 续式拌和 机拌 和。7.1.2 间 接式 拌和 机 应 符 合下列 要求：a）总 拌和 能力 满足 施工 进 度要求，拌 和机 除尘 设备 完好，能达 到环 保要 求。b）冷 料仓 的数 量满 足配 合 比需要，通 常不 宜少 于 56 个，具有 添加 外掺 剂的 设备。c）拌 和机 具有 排放、收 集 混合料 拌制 过程 中产 生的 稀释剂 的装置。d）拌 和机 具有 纤维 送风 投 入设备，同 时需 对其 安装 延时器。7.1.3 集 料进 场 应 在料 场 按规格 均匀 堆放，铲 运机 从底部 按顺 序竖 直装 料，减少集 料离 析。7.1.4 中 温沥 青混 合料 施工 温度 应符 合 表 7.1.4 的 要 求。低 温季 节施 工时，可 根 据 中温 沥青 混合 料出料温度适 当提 高集 料温 度。表7.1.4 中温 沥青 混合 料 的施 工温 度范 围 施工工序 沥青品种及混合料类型 乳化型中温沥青 各种混合料类型 改性乳化型中温沥青 OT-AC 改性乳化型中温沥青OT-SMA 沥青加热温度（）7590 7590 7590 集料加热温度（）140155 150165 155170 出料温度（）105120 125140 130145 废弃温度（），高于 195 摊铺温度（），不低于 正常气温施工 100 110 115 低温季节施工 115 125 130 初压开始温度（），不低于 正常气温施工 90 105 110 低温季节施工 110 120 125
