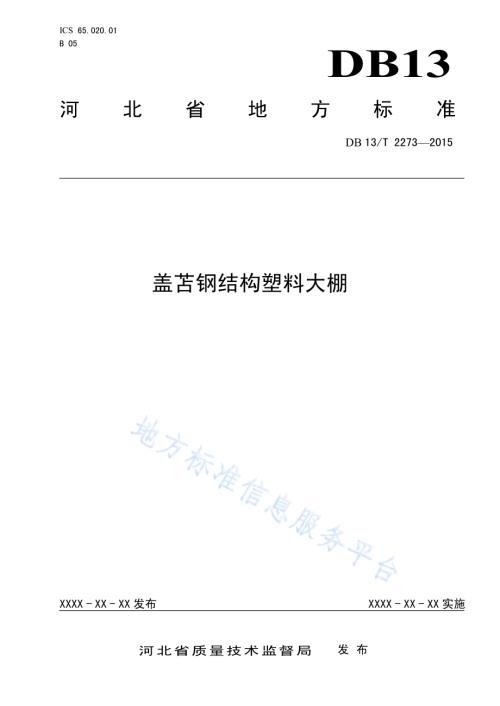

ICS 65.020.01 B 05 DB13 河 北 省 地 方 标 准 DB 13/T 22732015 盖苫钢结构塑料大棚 XXXX-XX-XX 发布 XXXX-XX-XX 实施 河北省质量技术监督局 发 布 DB13/T 22732015 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由河北省农业厅提出。本标准起草单位：河北省农业技术推广总站、河北农业大学。本标准主要起草人：狄政敏、李青云、宫彬彬、刘绪法、郄东翔、韩鹏、孙剑虹、车寒梅、魏凤友、李政红、张淑敏、刘胜海、张建峰、闫相如、张胜平、康振宇。DB13/T 22732015 1 盖苫钢结构塑料大棚 1 范围 本标准规定了盖苫钢结构塑料大棚的规格结构、技术要求和建造程序。本标准适用于种植蔬菜、果树的单栋盖苫钢结构塑料大棚的新建、改建工程项目的建设，其他农业生产设施可参照执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 13793 直缝电焊钢管 GB/T 13912 金属覆盖层钢铁制品热镀锌层技术要求 GB/T 51057-2015 种植塑料大棚工程技术规范 3 术语和定义 下列术语和定义适用于本文件。3.1 盖苫塑料大棚 棚膜外覆盖稻草苫、保温被的塑料大棚。一般包括全钢结构、竹木结构、钢木混合结构等类型。4 规格结构 4.1 规格 盖苫钢结构塑料大棚规格见表1。表1 盖苫钢结构塑料大棚规格 4.2 结构 盖苫钢结构塑料大棚结构参见附录A中的大棚剖面图A.1A.2。屋脊走向 南北 东西 跨度（m）1216 812 脊高（m）44.5 34.5 立柱（排）12 1 长度（m）60120 60100 DB13/T 22732015 2 5 技术要求 5.1 规划布局 5.1.1 建设用地宜选择背风、向阳、地下水位低、无污染、非冰雹等自然灾害频发、平整或分区平整的地块，并设计完善的场区给排水、道路及供电系统。5.1.2 在坡地上建设大棚时，地形坡度不宜大于10。5.1.3 在电力走廊附近建设大棚时，大棚与架空电力线路边导线之间安全距离为：10kV及以上电压等级线路不得小于10m，10kV以下不得小于5m。5.1.4 冬季生产的盖苫塑料大棚宜按屋脊走向东西方向布置，春秋生产的盖苫塑料大棚宜南北向布置。5.1.5 盖苫塑料大棚在长度方向栋间距应方便通行；在跨度方向栋间距以不影响生产为宜。5.2 骨架 5.2.1 设计荷载 5.2.1.1 大棚骨架的结构强度应满足承载力要求以及结构安全性要求，荷载类型主要为骨架自重、保温草苫及卷帘机等设备的重量、操作荷载、作物荷载、雪荷载和风荷载，根据最不利荷载组合进行设计。5.2.1.2 荷载的分项系数和组合系数应按表2采用。表2 盖苫钢结构大棚的荷载分项系数和组合系数 项目 分项系数 组合系数 骨架自重、保温草苫及卷帘机等设备 1.2 操作荷载、作物荷载 1.2 0.7 雪荷载 1.0 0.7 风荷载 1.0 0.6 5.2.1.3 结构骨架自重应根据实际选用骨架重量计算。5.2.1.4 保温草苫重量应按6kg/m2计算。5.2.1.5 卷帘机、卷帘轴重量应按实际重量计算。5.2.1.6 雪荷载和风荷载应按GB/T 51057-2015的规定取值。河北省主要地区基准雪荷载、基准风荷载可按表 3采用。当地没有资料时，可根据附近地区规定的基本风压、雪压或长期资料，通过气象和地形条件的对比分析确定。表3 河北各地基准风压雪压表 城市名 10年一遇风压(kN/m2)10年一遇雪压(kN/m2)石家庄市 0.25 0.20 邢台市 0.20 0.25 张家口市 0.35 0.15 承德市 0.30 0.20 DB13/T 22732015 3 表3（续）城市名 10年一遇风压(kN/m2)10年一遇雪压(kN/m2)秦皇岛市 0.35 0.15 唐山市 0.30 0.25 保定市 0.30 0.20 沧州市 0.30 0.20 廊坊霸州市 0.25 0.20 衡水饶阳县 0.30 0.20 5.2.1.7 操作荷载应按大棚脊部1m作用0.8 kN的集中力计算。5.2.1.8 果菜作物荷载应按0.15kN/m2 的水平投影荷载计算。5.2.2 骨架构造 5.2.2.1 钢骨架宜为钢管和钢筋组合桁架，骨架间距宜为0.8m1.2m。5.2.2.2 骨架上应设57道纵向拉杆，使用连接件固定在下弦上。5.2.2.3 南北向大棚中间沿南北方向应设2排钢管立柱；东西向大棚在大棚脊部下方应设1排钢管立柱。立柱纵向间距2.4m。5.2.2.4 立柱顶部与纵向钢管脊檩应焊接固定，柱底焊接法兰板，采用外露式铰接柱脚与水泥墩（长度、宽度、高度为200mm200mm150mm）连接，水泥墩埋深60cm。钢管脊檩焊接固定在骨架上弦下方。5.2.2.5 南北向大棚中部和东西向大棚脊部骨架上弦宜用2.7mm热镀锌钢丝作纵向拉筋连接，拉筋钢丝间距不应大于10cm，总宽度1.5m。5.2.2.6 钢骨架上弦、下弦、腹杆等材料与规格应按表4选用。表4 盖苫钢结构大棚骨架材料与规格 项目 材料 规格 钢架上弦 内外热镀锌钢管 26.8mm2.5mm 钢架下弦 内外热镀锌钢管 20mm2.5mm 钢架腹杆 圆钢 12mm 拉杆 内外热镀锌钢管 26.8mm2.75 mm 立柱 内外热镀锌钢管 50.0mm3.5mm 脊檩 内外热镀锌钢管 32.0mm2.75mm 5.2.3 钢骨架的防腐处理 5.2.3.1 普通钢管骨架应把钢表面和焊接点处理干净，无锈迹斑点。处理基面后，至少刷两道底漆，再刷防锈面漆。刷漆的骨架在运输和安装过程中应保证漆面不受损伤。5.2.3.2 镀锌钢管在焊点应喷锌处理。DB13/T 22732015 4 5.2.4 骨架与基础的连接 5.2.4.1 钢架底部应固定在钢筋混凝土圈梁上。圈梁规格不低于240mm200mm（宽度高度），圈梁混凝土不低于C20，圈梁下设条形砖基础，基础埋深不应低于0.8m。5.2.4.2 圈梁上应设预埋件（图A3），骨架底部焊接法兰板，与圈梁采用外露式铰接柱脚方式连接。圈梁埋入土中，露出地面不应超过5cm。5.2.5 骨架材料要求 5.2.5.1 圆钢管类构件尺寸、外形、重量及允许偏差应符合GB/T 13793 的有关规定。5.2.5.2 镀锌钢管的镀层外观质量、厚度应符合GB/T 13912的有关规定。5.3 覆盖材料 5.3.1 透光覆盖材料 塑料薄膜透光率不应低于85%，厚度不低于0.1mm。5.3.2 外保温覆盖物 5.3.2.1 南北走向大棚在棚膜外应覆盖1层保温被或稻草苫，东西走向大棚屋脊北侧棚膜外应覆盖23层保温被或稻草苫，南侧在棚膜外应覆盖1层保温被或稻草苫。5.3.2.2 保温被或稻草苫应要求防水，冬季平均气温-10以上的地区，单层保温被热阻值应大于0.6m2/W；冬季平均气温-10-20的地区，单层保温被热阻值应大于0.8m2/W。5.3.3 内保温覆盖物 早春可在棚膜下方覆盖12层塑料薄膜保温，保温薄膜层间距25cm30cm，厚度不低于0.008mm。保温薄膜应利用固定在立柱和拱杆上的钢丝支撑，5.4 卷帘机 南北走向大棚宜设2台或4台卷帘机双向卷苫，保温覆盖物白天均卷放在大棚屋脊部。东西走向大棚可设12台卷帘机在南侧单向卷苫，北侧保温覆盖物昼夜覆盖，南侧保温覆盖物白天卷放在大棚脊部南侧。5.5 棚头 5.5.1 棚头立柱 5.5.1.1 大棚两个棚头拱杆下方均应设1排立柱，并在棚内设斜撑。5.5.1.2 棚头脊部下方中间两根立柱间距应为2m，其他棚头立柱间距为1m，规格同棚内立柱。5.5.2 棚头覆盖物 棚头薄膜外宜覆盖12层稻草苫或保温被以及双层薄膜，在不影响大棚保温时白天可揭开保温覆盖物。在冬季常年最低温度低于-10的地区，南北向大棚的北侧棚头可设置永久保温体。5.5.3 棚门 DB13/T 22732015 5 在大棚两端应设置棚门。门宽2m，高1.8m。如棚门在南北向大棚的北侧或东西向大棚的西侧，在棚门外侧或内侧可利用薄膜等隔热物设置宽度不低于80cm的缓冲空间。5.6 通风口 5.6.1 南北向大棚在屋脊两侧宜设顶部通风口，风口间距1.5m2m，在骨架两侧距底角0.8m1m高处设两侧通风口。5.6.2 东西向大棚宜在屋脊南侧1m2m处设顶部通风口，在骨架南部距底角0.8m1m高处设前部通风口。5.6.3 通风口处宜设防虫网。6 建造程序 6.1 盖苫塑料大棚建造施工可分为基础施工、骨架安装、覆盖材料安装和设备安装四道工序。6.2 建造过程中的关键控制要求应符合GB/T 51057-2015有关规定。DB13/T 22732015 6 A A 附 录 A（资料性附录）大棚剖面图 A.1 南北向钢骨架盖苫大棚剖面见图A.1。图A.1 南北向钢骨架盖苫大棚剖面图（单位：mm）A.2 东西向钢骨架盖苫大棚剖面见图A.2。图A.2 东西向钢骨架盖苫大棚剖面图（单位：mm）DB13/T 22732015 7 A.3 底圈梁预埋件剖面见图A.3。图A.3 底圈梁预埋件剖面大样图（单位：mm）_
