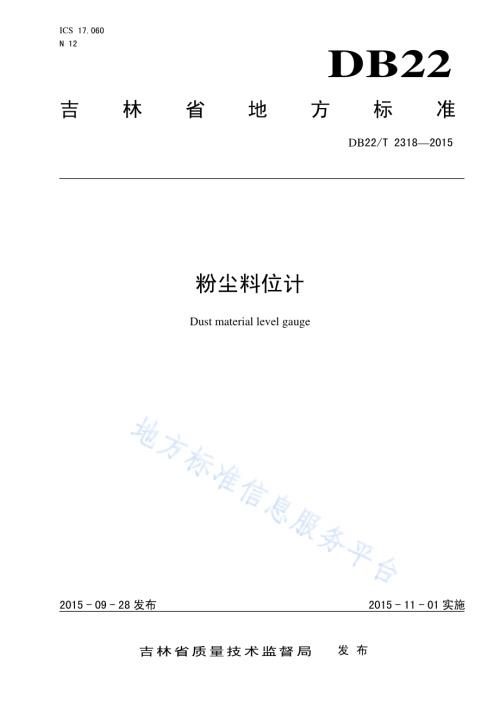

ICS 17.060 N 12 DB22 吉林省地方标准 DB22/T 23182015 粉尘料位计 Dust material level gauge 2015-09-28发布 2015-11-01实施吉林省质量技术监督局 发布 DB22/T 23182015 I 前 言 本标准根据 GB/T 1.12009 给出的规则起草 本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省隆华测控设备制造有限公司。本标准主要起草人:孙桂平、孙立东、于兴苹、王井华、马晓强。DB22/T 23182015 1 粉尘料位计 1 范围 本标准规定了粉尘料位计的产品分类、技术要求、试验方法、检测规则、标志、包装、运输及存贮。本标准适用于电力、热力、水泥等行业测量煤位、粉位、灰仓灰位颗粒不大于3 mm的料位计。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志 GB 42082008 外壳防护等级（IP代码）GB/T 6388 运输包装收发货标志 GB/T 13384 机电产品包装通用技术条件 3 产品分类 3.1 结构形式 料位计主要由探测单元、固定架、控制单元、隔热部分及显示系统构成（见图1）图1 料位计结构示意图 DB22/T 23182015 2 3.2 类别 料位计分为普通型（P）和智能型（Z）两种形式。3.3 型号 产品代号企业代号类别代号FW 4 技术要求 4.1 一般要求 4.1.1 紧固件应有防止自动松脱的措施（螺栓应带有防松弹簧垫圈）；4.1.2 所有外露零部件应进行表面镀锌或喷塑处理，进行防腐、防锈保护。4.2 环境条件 料位计在下列环境条件下应能正常工作：a)温度：-40+85；b)相对湿度：80；c)电源电压：220 V22 V。4.3 性能 4.3.1 误差 当料位达到设定位置时应自动报警，料位允许误差为20 mm。4.3.2 报警时间 料位计允许报警延迟时间不大于15 s。4.3.3 绝缘电阻 料位计绝缘电阻应不小于20 M。4.3.4 泄漏电流 料位计的泄露电流不大于5 mA。4.3.5 最大工作电流 料位计最大的工作电流为500 mA。4.3.6 外观 外观质量应符合下列要求：DB22/T 23182015 3 a)表面不应有凹痕、划伤和变形；b)表面应有漆面，漆面光滑、平整、色泽一致。4.3.7 防护性能 料位计的防护等级应符合 GB 42082008 中11.1条规定。5 检验方法 5.1 检验条件 物位计应按照 4.2 的规定条件下检验。5.2 检验用器具 5.2.1 检验设备 物位计采用下列设备进行检验：a)数字万用表，三位半以上；b)秒表；c)测量范围 0 mm300 mm 分度值 0.02 mm 的游标卡尺；d)逻辑示波器；e)绝缘电阻测试仪；f)泄漏电流测试仪；g)温湿度检测仪。5.3 一般要求的检查 5.3.1 紧固件与外露部件的检测，其测结果分别满足 4.1 的要求。5.3.2 宜在一般要求检查合格后再进行 5.4、5.5、5.6、5.7、5.8、5.9、5.10、5.11 的检测。5.4 误差的检测 当料位达到设定位置时应自动报警时，用游标卡尺检测误差范围，其检验结果满足4.3.1的要求。5.5 报警时间检测 将粉尘置于料位计前端，移动粉尘，输出端口输出开关量信号应随目标板位置变化而变化，调节报警参数，移动粉尘到相应位置，料位计应有开关量报警信号输出；用秒表计时，当目标板移动相应位置时，料位计的反应时间应不大于15 s。5.6 最大工作电流的检测 使用万用表对工作最大电流进行检测，其结果应该满足4.3.5的要求。5.7 泄漏电流检测 使用泄露电流测试仪对泄露电流进行检测，其结果应满足4.3.4的要求。5.8 绝缘电阻的检测 绝缘电阻使用绝缘电阻测试仪检测，检测结果应该满足4.3.3的要求。DB22/T 23182015 4 5.9 环境检测 使用温湿度检测仪和万用表分别对温度湿度与电源电压进行检测，其检测结果应满足4.2的要求。5.10 外观检查 目测检查料位计的外观，其结果应满足4.3.6的要求。5.11 防护性能检查 防护性能试验的结果应该满足4.3.7的要求。6 检验分类 6.1 形式 检验一般分为：a)出厂检验；b)型式检验。6.2 出厂检验 6.2.1 检验项目 出厂检验项目为第 4 章的 4.1、4.3.1、4.3.2、4.3.6 的项目。6.2.2 抽样数量 出厂检验为逐台检验。6.2.3 判定规则 料位计出厂检验项目，经检验全部合格后，取得合格方可出厂。6.3 型式检验 6.3.1 检验时机 满足以下条件进行料位计的检验：a)新产品及老产品转厂定型时；b)正式生产后，如结构、材料、工艺有较大改变，可影响产品性能时；c)正常生产时每三年一次；d)停产一年恢复生产时；e)出厂检验结果与上次型式检验结果有较大差异时。6.3.2 检验项目 型式检验项目为第4章规定的全部项目。DB22/T 23182015 5 6.3.3 组批规则及抽样数量 试验样品应从出厂检验合格的产品中抽取，小于10台为一批，每批抽取一台。6.3.4 判定规则与复验规则 料位计检验满足第四章要求的为合格产品。外观不合格，允许在同批中加倍抽样复验，复验不合格则判该批产品为不合格。其他项目不合格不得复验。7 标志、包装、运输及贮存 7.1 标志 7.1.1 产品标志 料位计外壳明显处须设置铭牌，铭牌上应清楚地标明以下内容：a)产品型号和名称；b)工作电压；c)产品出厂日期和产品编号；d)制造许可证；e)生产厂家；f)地址。7.1.2 包装标志 7.1.2.1 包装储存标志应符合 GB/T 191 和GB/T 6388 规定要求。7.1.2.2 装箱标志 出厂的料位计应予装箱，箱外需注明：a)制造厂名称与地址；b)收货单位名称名称与地址；c)产品名称、型号及数量；d)净重和毛重；e)包装外形尺寸：长宽高。7.2 包装 7.2.1 产品包装 7.2.1.1 产品包装应符合 GB/T 13384 的要求。7.2.1.2 料位计用塑料袋包裹后，放入木箱中，四周用泡沫塑料衬垫，然后用钉子将箱盖钉牢，外面用包装带紧固。7.2.2 随机文件 随机文件有：a)使用说明书；b)产品合格证；c)装箱单。DB22/T 23182015 6 7.3 运输 包装后料位计，在避免雨雪淋袭及4.2.2规定的条件下，可适用于各种运输方式。7.4 贮存 料位计应存放在空气流通，相对湿度不大于80%，环境温度在-40+85，不含酸碱及其它腐蚀性物质和无强烈振动的仓库中存放。_
