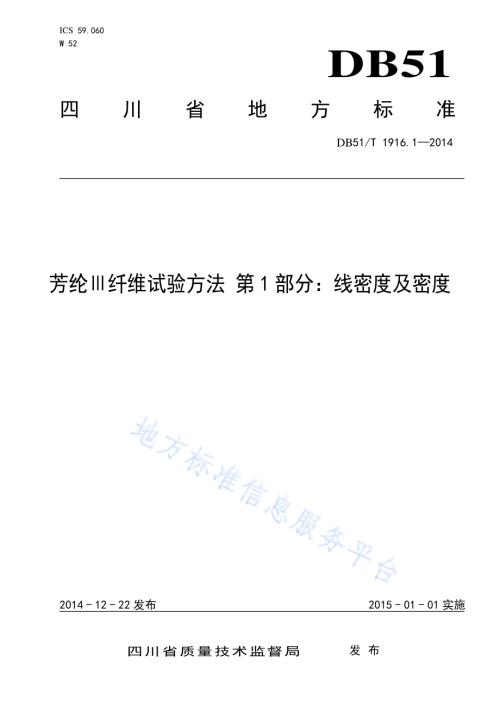

ICS 59.060 W 52 DB51 四川省地方标准 DB51/T 1916.12014 芳纶纤维试验方法 第 1 部分：线密度及密度 2014-12-22发布 2015-01-01实施四川省质量技术监督局 发布 DB51/T 1916.12014 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 原理.1 5 仪器与试剂.1 6 试验步骤.2 7 试验报告.2 DB51/T 1916.12014 II 前 言 芳纶纤维试验方法分为6个部分：第1部分：线密度及密度；第2部分：单丝直径；第3部分：水分含量；第4部分：上浆剂含量；第5部分：复丝悬垂度；第6部分：断裂强度、断裂伸长率和模量。本部分为芳纶纤维试验方法的第1部分。本部分由四川省经济和信息化委员会提出并归口。本部分由四川省质量技术监督局批准。本部分主要起草单位：中蓝晨光化工研究设计院有限公司、国家合成树脂质量监督检验中心 本部分主要起草人：谢鹏、陈敏剑、陈超峰、黄正安、宋桂荣、王永桂。DB51/T 1916.12014 1 芳纶纤维试验方法 第 1 部分：线密度及密度 1 范围 本标准规定了芳纶纤维线密度和密度的试验原理、仪器与试剂、试验步骤、试验报告。本标准适用于芳纶纤维线密度及密度测定。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146 纺织名词术语（化纤部分）GJB 348-1987 芳纶复丝拉伸性能测试方法 浸胶法 3 术语和定义 GB/T 3291.1，GB/T 3291.3及GB/T 4146中确立的术语和定义适用于本文件。4 原理 4.1 线密度由单位长度的芳纶纤维的重量求得。4.2 密度由硝酸钙水溶液浮沉法测定。5 仪器与试剂 本试验仪器与试剂包括：a)鼓风干燥箱，（0250）；b)取样架，如图 1 所示；c)硝酸钙；d)剪刀，具塞量筒等。DB51/T 1916.12014 2 图1 取样架示意图 6 试验步骤 6.1 线密度的测定 6.1.1 在如图 1 所示的取样架上，在芳纶纤维丝一端悬挂砝码，砝码质量按 0.2 cN/dtex计算，精确到克。截取三条 1 m 长的纤维。6.1.2 按 GJB 348-1987 中附录B.2.2 的要求，将取好的纤维丝分别打成小圈，置于已恒重的器皿中，在（1752）鼓风干燥箱内恒温 3 h，移入干燥器内，冷至室温称量，精确到 0.1 mg，取3 条纤维丝测量结果的算术平均值为每米纤维丝的质量。6.1.3 计算 1000 m纤维的质量克数即为纤维的线密度，结果保留 4 位有效数字。6.2 密度的测定 6.2.1 将硝酸钙用蒸馏水溶解于 500 ml 烧杯中，用比重计粗测溶液密度，并调节至比所测纤维密度稍高。6.2.2 把在（1752）烘干 3 h 后的芳纶纤维切成约 1 mm3 mm 长的碎段，取适量置于硫酸纸或洁净的称量纸上进行分散。6.2.3 将分散的纤维碎段加入存有硝酸钙溶液的烧杯中并搅拌均匀，可用超声波去除气泡与分散，将混合液倒入量筒或具塞量筒中。6.2.4 将盛有混合液的量筒或具塞量筒放在（231）的恒温水浴中，观察纤维在溶液中的运动，通过添加硝酸钙或蒸馏水调节混合液的密度，直至纤维在溶液中均匀分布。在 231）温度下恒温约 12 h 若纤维在溶液中仍均匀分布，用密度计、韦氏天平或比重瓶测量液体密度，即为纤维密度。结果保留3 位有效数字。7 试验报告 试验报告应包含以下内容：a)试验项目名称及执行标准号；b)样品名称、规格；c)试验日期、试验环境条件（温、湿度）；d)试验设备型号及主要技术条件；e)样品的线密度、密度；f)偏离本标准的任何细节。_ DB51/T 1916.12014
