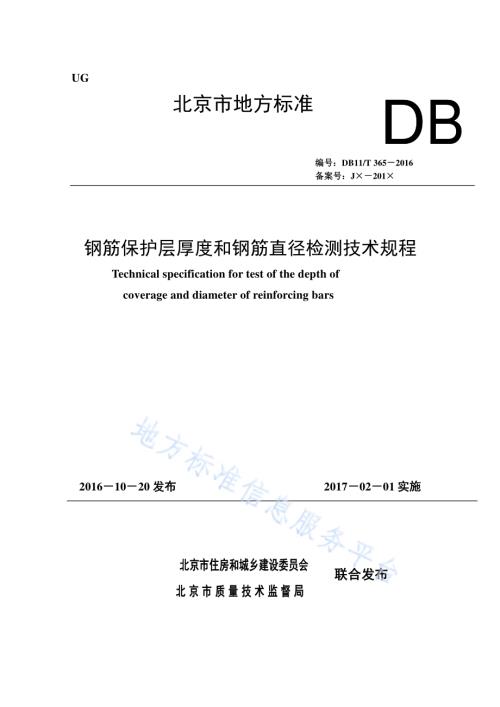

UG 北京市地方标准 编号：DB11/T 365 2016 备案号：J 201 钢筋保护层厚度和钢筋直径检测技术规程 Technical specification for test of the depth of coverage and diameter of reinforcing bars 2016 10 20发布 2017 02 01实施 北京市住房和城乡建设委员会 北京市质量技术监督局DB DB 联合发布 北京市地方标准 钢筋保护层厚度和钢筋直径检测技术规程 Technical specification for test of the depth of coverage and diameter of reinforcing bars 编号：DB11/T 365-2016 备案号：J-201 主编部门：北京市建设工程安全质量监督总站 批准部门：北京市质量技术监督局 施行日期：2017年 02月 01日 2016北京 前言 本规程为推荐性标准。本规程是根据北京市质量技术监督局关于印发 2014年北京市地方标准制修订项目计划的通知（京质监标发【2014】36号）文件，由北京市建设工程安全质量监督总站会同有关单位共同对原有北京市地方标准电磁感应法检测钢筋保护层厚度和钢筋直径技术规程（DB11/T 365-2006）进 行 了 修订。本规程由编制 组 对 比分析了国内 标准的 相 关规 定，广泛调查 原标准 执 行 情况，充分收集 和 分析相 关 资料，认真 总 结 检测 经验，严格按照 地方标准制订程 序 制 定。本规程的主 要 技术 内容 是：1总 则、2术 语、3基 本规 定、4钢筋 探 测 仪、5检测技术、6检测原 始记录与 检测 报告、附录 A钢筋 探 测 仪核查 方法、附录 B检测原 始记录格式，附录 A、B为 资料 性 附录。本规程修订的主 要内容 为：1、在“术 语、符 号”一章中，取消了“符 号”一节。2、增加了“基 本规 定”一章。3、在“检测技术”一章中取消了“钢筋位 置与 检测部位的 确定”一节，将其内容合并到“钢筋保护层厚度和钢筋 间距 检测”一节中。4、增加了 钢筋保护层厚度检测的 抽样 原 则。5、增加了 钢筋 间距 的检测方法。6、修 改了 钢筋保护层厚度的检测方法。7、增加了 钢筋保护层厚度和钢筋直径检测 结果 的 验证 方法 与抽样数 量。8、附录中增加了“检测原 始记录格式”，取消了“检测 报告格式”。本规程由北京市质量技术监督局和北京市 住房 和 城乡 建设 委员 会共同 负责管理，北京市 住房 和 城乡 建设 委员 会 归口并负责组织实 施，北京市建设工程安全质量监督总站 负责具体 技术 内容 的 解释。各 单位 在实 施 过 程 中 如 有 意见或 建 议，请寄送 北京市建设工程安全质量监督 总站（通 讯 地 址：北京市 丰台区西三环南路甲 17号；邮政 编 码：100161）。本规程主编单位:北京市建设工程安全质量监督总站 本规程 参 编单位:北京市建设工程质量 第 一 检测 所 有 限 责 任公司 北京市建设工程质量 第二 检测 所 北京市建设工程质量 第三 检测 所 有 限 责 任公司 北京市建设工程质量 第五 检测 所 有 限公司 北京市建设工程质量 第六 检测 所 有 限公司 北京 信远博恒 检测 科 技有 限 责 任公司 北京 众鑫云 工程质量检测有 限公司 本规程主 要 起草人 员：丁 胜 汪 良 白 建 红 郭兵才 栾桂汉 常志红 田春艳 凡 俊 张 浩 高 珊 范云秋 马 安 华 刘长春 陈 康 林 胜 本规程主 要 审 查 人 员：艾永祥 张仁瑜 林松涛 濮存亭 任 容 路来军 马 克 目次 1 总则.1 2 术语.2 3 基本规定.3 4 钢筋探测仪.4 5 检测技术.5 5.1 一般规定.5 5.2 钢筋保护层厚度和钢筋间距检测.5 5.3 钢筋直径检测.7 6 检测原始记录与检测报告.8 附录 A 钢筋探测仪核查方法.9 附录 B 检测原始记录格式.11 本规程用词说明.13 引用标准名录.14 附：条文说明 15 Contents 1 General Provisions.1 2 Terms.2 3 Basic Requirement.3 4 Rebar Detection System.4 5 Testing Technology.5 5.1 General Requirements.5 5.2 Depth of Coverage and Spacing of Reinforcing Bars Testing.5 5.3 Diameter of Reinforcing Bars Testing.7 6 Original Record and Report.8 Appendix A Verification Method of Rebar Detection System.9 Appendix B Format of Original Record.11 Explanation of Wording in This Code.13 List of Quoted Standards.14 Addition：Explanation of Provisions 15 1 总则 1.0.1为规 范混凝土 结 构 中 钢筋保护层厚度、钢筋 间距 及 钢筋直径检测方法，提 高 检测 结果 的 可靠 性，制 定 本规程。1.0.2本规程 适用 于北京地 区 在 建工程和 既 有建 筑 混凝土 结 构 中 的钢筋保护层厚度、钢筋 间距 及 钢筋直径的 现场 检测。1.0.3混凝土 结 构 中 钢筋保护层厚度、钢筋 间距 及 钢筋直径的检测，除 应 符合 本规程 外，尚 应符合 现 行 国 家 和北京市有关标准的规 定。2 术语 2.0.1电磁感应法 electromagnetic test method 用 电磁感应原 理 检测 混凝土 结 构 中 钢筋保护层厚度、钢筋 间距 及 钢筋直径的方法。2.0.2工程质量检测 inspection of structural quality 为 评 定 建设工程施工质量是 否 符合 设计 要 求 与 施工质量 验收 标准规 定 所 实 施的检测。2.0.3结 构 性 能 检测 inspection of structural performance 为 评估 建 筑 结 构 安全性、适用 性、耐久 性 或 抗灾能力 所 实 施的检测。2.0.4构 件 element 按照 检测 要 求 确定 的 结 构 各 层 以 相 应 轴线 划 分 的 梁、板、柱、墙等 混凝土 结 构 基 本单 元。2.0.5测 点 testing point 在 检测 区 域 内，取 得 检测 数 据的检测 点。2.0.6钢筋保护层厚度 the depth of coverage of reinforcing bars 被 测钢筋 外边缘至 混凝土 表面 的 最短 距 离。2.0.7钢筋 间 最小净 距 离 the minimum net distance between two reinforcing bars 检测 面 相 邻 钢筋 外边缘之 间 的 最小 距 离。2.0.8钢筋 间距 the spacing of reinforcing bars 相 邻 同 向 钢筋 轴线之 间 的 最短 距 离。3 基本规定 3.0.1钢筋保护层厚度、钢筋 间距 及 钢筋直径检测 可 分 为工程质量检测和 结 构 性 能 检测。3.0.2检测工 作可 单方 委 托，存 在 质量 争 议 的检测 宜 由 当事 各 方共同 委 托。委 托 单位应 提供 设 计文件 及 相 关施工 记录 等 技术 资料。3.0.3委 托 单 或 检测 合 同 中 应 注明 工程 名称，所 检 结 构 部位和 构 件 数 量，钢筋保护层厚度、钢筋 间距与 钢筋直径设计 值，检测 依 据 等必 要 信 息。3.0.4钢筋 探 测 仪 应 具 有制 造厂 的 产品 合格证。3.0.5现场 检测 时，通 过 相 关检测技术 培训 的检测 人 员 不 应 少 于 两 人。3.0.6对建 筑 结 构 进 行工程质量检测 时，检 验 批 中 钢筋保护层厚度检 验 构 件的 选 取 应 均匀 分布，并 应 符合 下列 规 定:1对 悬挑 构 件 之外 的 梁板类 构 件，应 各抽取 构 件 数 量的 2%且不少 于 5个 构 件。2对 悬挑梁，应 抽取 构 件 数 量的 5%且不少 于 10个 构 件；当悬挑梁 数 量 少 于 10个时，应全 数 检 验。3对 悬挑板，应 抽取 构 件 数 量的 10%且不少 于 20个 构 件；当悬挑板 数 量 少 于 20个时，应全 数 检 验。3.0.7对建 筑 结 构 进 行 结 构 性 能 检测 时，钢筋保护层厚度、钢筋 间距 及 钢筋直径的 抽样数 量应符合国 家 标准建 筑 结 构 检测技术标准 GB/T 50344 中 检 验 批的 样 本 容 量的规 定。当 设计单 位 或 委 托 方有 明 确要 求时，可 按相 关 要 求 确定。4 钢筋探测仪 4.0.1钢筋 探 测 仪 的 精 度应 满足下列 要 求：1钢筋保护层厚度的测量 精 度应 不大 于 1mm；2钢筋 间距 的测量 精 度应 不大 于 3mm；3钢筋直径的测量 精 度应 不大 于 2mm。4.0.2钢筋 探 测 仪具 有 下列 情况 之 一 时，应 进 行 校 准：1新 仪 器启用前；2经 过 维 修 或 更换 主 要 零配 件；3 超 过 校 准有 效 期；4 检测 数 据 异 常，无 法 进 行 调 整。4.0.3钢筋 探 测 仪 校 准 周 期 不 应 超 过 1年。5 检测技术 5.1一般规定 5.1.1 电磁感应法 不适用 于 含 有 铁 磁性 物 质 或 内 部钢筋 严 重锈蚀 的 混凝土 结 构 中 钢筋保护层 厚度、钢筋 间距 和钢筋直径的检测。5.1.2钢筋 探 测 仪 宜 定 期 进 行 核查，核查 方法 见 附录 A。5.1.3检测 前，应 了解 钢筋 配 置情况，选 择 满足 检测 要 求 的钢筋 探 测 仪。当 钢筋保护层厚度 小于钢筋 间 最小净 距 离时，钢筋 探 测 仪 应 能 够 分 辨出 相 邻 的钢筋。5.1.4检测 前，应根据设计 资料 及 检测 区 域 内 钢筋 分 布 的 状 况，选 择 适当 的检测 面。在 检测 面 上 选 择 有 代 表 性的部位，检测部位 表面 应 清洁、平整，并 避开 钢筋 接头、网 格 状 钢筋 交叉 点 及 绑丝、金属预埋 件。5.1.5检测 时，应 避开强 电磁 场（如 电 机、电 焊机 等）和 较强 的 铁 磁性 材 料。5.1.6钢筋保护层厚度 小 于钢筋 探 测 仪 最小 量程 时，应 在探 头 和检测 面之 间附加 垫块。垫块 对 仪 器 的检测 结果 不 应 产 生干扰，表面 应 光滑平整 并具 有 一定 的 硬 度和 刚 度，厚度应 在 10mm15mm之 间，且 各 方 向 厚度 偏差 不 应 大 于 0.1mm。5.1.7检测 过 程 中，当 钢筋 探 测 仪 出 现 性 能不 稳 定、装 置 损坏 等 影响 检测 结果 的 情况 时，不得继续使 用。5.2钢筋保护层厚度和钢筋间距检测 5.2.1检测 前，应对钢筋 探 测 仪进 行 预热 和 调 零，调 零 时 探 头 应 远 离 金属物 体。在 检测 过 程 中，应 及时 核查 钢筋 探 测 仪 的 零 点 状态。5.2.2钢筋位 置 应 按 下列 方法 确定：1将探 头放 置在 被 检测部位 表面，沿 与 被 测钢筋 走 向 的 垂 直方 向匀 速缓慢移动 探 头，根据信 号 提 示 或 仪 器 示 值，在相 应位 置 的 混凝土 表面 做出 标 记；2在 两 根 被 测钢筋 中间 用 上述 方法检测 与 被 测钢筋 垂 直的 箍 筋 或 横 向 钢筋，并 标 记 出 其 位置；3在相 邻 箍 筋 或 横 向 钢筋的 中间，沿 与 被 测钢筋 走 向 的 垂 直方 向匀 速缓慢移动 探 头，根据仪 器 示 值，将 被 测钢筋位 置 逐 一 标 出；4不能 确定 钢筋 分 布 情况 时，可 沿预 估 的钢筋 走 向 移动 探 头，判 定 钢筋位 置，再 按照 上述方法 确定 钢筋位 置，必 要 时 进 行 剔凿 验证。5.2.3待 测钢筋直径 未 知 时，宜 先 检测钢筋直径。5.2.4钢筋保护层厚度检测应 符合 下列 规 定：1 检测 墙、板类 构 件的钢筋保护层厚度 时，抽取 不少 于 6根 受 力 钢筋 进 行检测；2 检测 梁、柱类 构 件的钢筋保护层厚度 时，将 被 测 构 件检测 面 的全部 纵 向 受 力 钢筋 逐 一检 出；3 对 每 根钢筋，选 择 有 代 表 性的 不 同部位检测 3点；4 检测 多 根钢筋的保护层厚度 时，应 在 被 测 构 件的 相 同 断 面 上 进 行。5.2.5 钢筋位 置确定 以 后，应 按 下列 方法 进 行钢筋保护层厚度检测：1 首 先 设 定 钢筋 探 测 仪 量程 范 围 及 钢筋 公 称 直径，沿 被 测钢筋 轴线选 择 相 邻 钢筋 影响较 小 的位 置，读 取 第 1次 检测的钢筋保护层厚度检测 值。应 在 被 测钢筋的同 一 位 置 重 复 检测 一次，读 取 第 2次 检测的钢筋保护层厚度检测 值；当 同 一 点 读 取 的 两 次 钢筋保护层厚度检测 值相 差 大 于 1mm时，该 组 检测 数 据 无效；2 取 两 次 检测 值 的 较 小值作 为 该 点 的钢筋保护层厚度；有 垫块 时，扣 除 垫块 厚度。5.2.6 对 每 根钢筋，取 所 测 3点 的钢筋保护层厚度 平 均值作 为 最 终 检测 值，精 确 至 1mm。5.2.7遇 到 下列 情况 之 一 时，应 采 用 钻孔、剔凿 等 方法，在 已 测 定 钢筋保护层厚度的钢筋 上 进行 验证，验证 点 数 不 应 少 于 表 5.2.7规 定 的 样 本 最小 容 量：1认 为 相 邻 钢筋对检测 结果 有 影响；2 钢筋 公 称 直径 未 知 或 有 异 议；3 钢筋 实 际 根 数、位 置与 设计有 较 大 偏差。表 5.2.7剔凿验证检验批样本最小容量 检 验 批 的 容 量 样 本 最 小 容 量 检 验 批 的 容 量 样 本 最 小 容 量 3 15 16 25 26 50 51 90 3 5 8 13 91 150 151 280 281 500 501 1200 20 32 50 80 5.2.8采 用 钻孔、剔凿 等 方法 验证 时，钢筋保护层厚度应 采 用 游 标 卡尺 等 进 行量测，读 数 应 精确 至 0.1mm。5.2.9采 用 原位 剔凿 方法 验证 钢筋保护层厚度 时，将 原位 剔凿 检测 结果与 对应位 置 钢筋 探 测 仪 的检测 结果进 行 比 较，检测 结果 判 定 应 符合 下列 规 定：1当两 者 的 差异 不 超 过 2mm时，判 定 两个 检测 结果 无 明 显 差异；2 当 检 验 批有 明 显 差异 点 数在 表 5.2.9控 制的 范 围 之 内 时，可 直 接 采 用 钢筋 探 测 仪 检测的检测 结果；3 当 检 验 批有 明 显 差异 点 数 超 过 表 5.2.9 控 制的 范 围 时，应对钢筋 探 测 仪 检测的保护层厚度检测 值 进 行修 正；当不能 修 正 时，应 采 用 原位 剔凿 方法的检测 结果。表 5.2.9 检验批合格判定表 样 本 容 量 合格 判 定数 不 合格 判 定数 样 本 容 量 合格 判 定数 不 合格 判 定数 2 5 8 13 20 1 2 3 5 2 3 4 6 32 50 80 125 7 10 14 21 8 11 15 22 5.2.10钢筋 间距 检测 时，应 符合 下列 规 定：1 检测 墙、板类 构 件的钢筋 间距 时，在 每 个 检测部位 连 续 检 出 7根钢筋，少 于 7根钢筋时 应全部检测，在 构 件 表面 标 注 出每 根钢筋的 相 应位 置；测量 第 一 根钢筋和 最 后 一 根钢筋的 距 离，计 算 出 钢筋的 平 均 间距，精 确 至 1mm；2 检测 梁、柱类 构 件的 箍 筋 间距 时，对 加 密 区 的 箍 筋，宜 全部检测。5.3钢筋直径检测 5.3.1 混凝土 中 钢筋直径 宜 采 用 原位 实 测法检测。当 验证 表明 检测 精 度 满足 要 求时，可 采 用钢筋 探 测 仪 检测钢筋直径。采 用 钢筋 探 测 仪 检测钢筋直径 时 应 结合 钻孔、剔凿 的方法 进 行，钢筋 钻孔、剔凿 的 数 量 不 应 少 于 该 规 格 已 测钢筋的 30%且不少 于 3处，不足 3处 时 应全 数 检测。5.3.2 采 用 钢筋 探 测 仪 检测钢筋直径 时，被 测钢筋 与相 邻 钢筋的 间距 应 大 于 100mm，且 周 边 的 其 他 钢筋 不 应 影响 检测 结果，并 应 避开 钢筋 接头 及 绑丝。每 根钢筋 重 复 检测 两 次，第 2次 检 测 时 探 头 应 旋转 180，两 次读 数 应 一 致，读 数 精 确 至 1mm。5.3.3 钻孔、剔凿 时，应 采 用 游 标 卡尺 进 行量测，读 数 应 精 确 至 0.1mm，并 应根据 剔凿 检测 结果 和钢筋 产品 标准，推 定 被 测钢筋的 公 称 直径。5.3.4当 钢筋 探 测 仪 测 得 的钢筋直径 与 第 5.3.3条 推 定 的 公 称 直径 之 差 不大 于 1mm时，未剔凿 部 分 可 采 用 钢筋 探 测 仪 检测 结果。5.3.5当 钢筋 探 测 仪 测 得 的钢筋直径 与 第 5.3.3条 推 定 的 公 称 直径 之 差 大 于 1mm时，应 采 用 剔凿 检测 结果。6 检测原始记录与检测报告 6.0.1检测原 始记录 宜 包括 以下 内容：1 检测 现场 的 情况 描 述，工程 名称、工程地 址、检测日期、环 境温 度；2被 检 构 件位 置 和 构 件编号、检测原 始数 据 及 测 点布 置 描 述 或 示 意 图；3 仪 器 设 备 名称、编号、检测 依 据；4 检测、记录 及校 核 人 员 签字。6.0.2检测原 始记录 宜 符合附录 B的 要 求。6.0.3检测 报告 宜 包括 下列 内容：1 工程 名称、工程地 址、委 托 单位（委 托 人）；2 有关 情况 描 述（设计、施工、监 理、监督单位 情况 描 述，检测原 因，工程 状 况 等）；3 检测日期、环 境温 度；4仪 器 设 备 名称、编号；5检测 依 据、检测方法、抽样数 量、检测部位；6 检测 数 据 分析 及 检测 结果；7检测 结 论；8检测 人 员、审 核 人 员 和批准 人 员 签字；9其 他 必 要 的 说 明。9 附录 A 钢筋探测仪核查方法(资料性附录)A.1核查试件的制作 A.1.1 核查 试 件的 材 料 不得 对 仪 器产 生 电磁 干扰，可 采 用 混凝土、木 材、塑 料 或 其 他 材 料。宜 优 先 采 用 混凝土 材 料。A.1.2核查 试 件的 数 量 至少 为 3块，内置 钢筋应 符合 下列 要 求：1 直径为 8mm或 10mm的 HPB300级 热 轧 光 圆 钢筋；2 直径为 14mm或 16mm的 HRB400级 热 轧带肋 钢筋；3 直径为 22mm或 25mm的 HRB400级 热 轧带肋 钢筋；4 当 有 条 件 时，可以 增加 制 作 其 他 直径钢筋的 试 件。A.1.3核查 试 件 尺寸 如 图 A.1.3所 示：图 A.1.3核查 试 件 尺寸 示 意 图 A.1.4 核查 试 件的制 作 应 符合 下列 要 求：1钢筋 表面 与 试 件的 四 个 侧 面外表面 的 最小 距 离 为 已 知的钢筋保护层厚度，每 个 试 件的钢筋保护层厚度 尺寸 分 别 为：（15 1）mm、（25 1）mm、（40 1）mm、（50 1）mm。试 件 两 端外 露 钢筋 轴线至 试 件 四 个 平 行 表面 的 垂 直 距 离 的 偏差 应 在 0.5mm以 内；2每 个 钢筋保护层厚度 用 游 标 卡尺 测量 三 次后 取 平 均值作 为 实 际 钢筋保护层厚度，测量 精度为 0.1mm。A.2核查方法 A.2.1用 钢筋 探 测 仪 检测 试 件的钢筋保护层厚度和钢筋直径，每 个 试 件的 每 一 种 钢筋保护层厚度和钢筋直径测量 2次，记录 测量 值。两 次 测量 值之 差 应 不大 于 1mm。A.2.2当 钢筋的保护层厚度检测 结果 偏差 值不大 于 1mm，且 钢筋直径检测 结果 偏差 值不大 于 2mm时，应 判 定 钢筋 探 测 仪合格。A.2.3钢筋 探 测 仪核查 宜 按 表 A.2.3记录。10 表 A.2.3钢筋探测仪核查记录表 设 备 编号 环 境条 件 核查 试 件编号 核查 日期 核查 依 据 试 件钢筋保护层 厚度设计 值（mm）15 25 40 50 试 件钢筋 种 类 与 直径 钢筋保护层厚度 检测 值（mm）钢筋直径检测 值（mm）钢筋保护层厚度 检测 结果（mm）钢筋直径检测 结果（mm）偏差 值（mm）偏差 值（mm）核查结果 核查结果 备 注 核查：校 核：11 附录 B检测原始记录格式（资料 性 附录）B.0.1钢筋保护层厚度检测 可 按 表 B.0.1记录。表 B.0.1 钢筋保护层厚度检测原始记录 工程 名称 委 托 编号 仪 器名称及 编号 试 验 编号 环 境条 件 垫块 厚度 检测日期 钢筋直径 箍 筋直径 钢筋保护层 厚度设计 值（mm）检测 依 据 构 件 名称及 部 位 钢筋 编号 检测 结果（mm）检测位 置 示 意 图 测 点 1 测 点 2 测 点 3 第 一 次 第二 次 第 一 次 第二 次 第 一 次 第二 次 1 检测 值 较 小值 平 均值 2 检测 值 较 小值 平 均值 3 检测 值 较 小值 平 均值 4 检测 值 较 小值 平 均值 5 检测 值 较 小值 平 均值 6 检测 值 较 小值 平 均值 检测：记录：校 核：12B.0.2 钢筋 间距 及 钢筋直径检测 可 按 表 B.0.2记录。表 B.0.2钢筋间距及钢筋直径检测原始记录 工程 名称 委 托 编号 仪 器名称及 编号 试 验 编号 环 境条 件 检测日期 设计钢筋 间距（mm）设计钢筋直径 构 件 名称及 部位 钢筋 间距（mm）1 2 3 4 5 6 7/钢筋 平 均 间距（mm）/间距 1-2 2-3 3-4 4-5 5-6 6-7 1-7 检测 示 意 图：构 件 名称及 部位 钢筋直径（mm）钢筋编号 第 一 次 第二 次 验证 值 备 注 检测 示 意 图：检测：记录：校 核：13 本规程用词说明 1 为 便 于 执 行本规程 时 区 别 对 待，对 要 求 严格 程度 不 同的 用 词说 明 如 下：1）表 示 很 严格，非这 样 做 不可 的：正 面 词采 用“必 须”，反 面 词采 用“严 禁”。2）表 示 严格，在 正 常 情况 下均 应 这 样 的：正 面 词采 用“应”，反 面 词采 用“不 应”或“不得”。3）表 示 允许稍 有 选 择，在 条 件 允许 时 首 先 应 这 样 做 的：正 面 词采 用“宜”，反 面 词采 用“不宜”。4）表 示 有 选 择，在一定 条 件 下可以 这 样 做 的，采 用“可”。2 条 文 中 必 须 按 指 定 的标准、规 范或 其 他 有关规 定执 行的 写 法为“应 按 执 行”或“应 符 合 规 定”。14 引用标准名录 建 筑 结 构 检测技术标准 GB/T50344 15 北京市地方标准 钢筋保护层厚度和钢筋直径检测技术规程 Technical specification for test of the depth of coverage and diameter of reinforcing bars DB11/Txxx-201x 条 文 说 明 2015 北京 16目次 1 总则.17 3 基本规定.18 4 钢筋探测仪.19 5 检测技术.20 5.1一般规定.20 5.2 钢筋保护层厚度和钢筋间距检测.20 5.3钢筋直径检测.21 附录 A 钢筋探测仪核查方法.22 17 1总则 1.0.1编制本规程的目的是为 了 统 一 和规 范混凝土 结 构 中 钢筋保护层厚度、钢筋 间距 和钢筋直径检测方法，提 高 钢筋检测的准 确 性，保 证 检测工 作 质量，对 确 保建设工程质量 将 起 到 积极 作用。本标准 中 的钢筋保护层厚度 均 指 被 测钢筋 外边缘至 混凝土 表面 的 垂 直 距 离，被 测钢筋 可能 是 最外 层钢筋，也 可能 是 内 层钢筋，而 结 构 中 设计钢筋保护层厚度 指 的是 最外 层钢筋 外边缘至 混凝土 表 面 的 垂 直 距 离，在实 际 检测 过 程 中要 注 意二 者 的 区 别。18 3 基本规定 3.0.1 本 条 将 钢筋检测 分 为工程质量检测和 结 构 性 能 检测 两类，具体 应 用 条 件 如 下：1当 遇 到 下列 情况 之 一 时，应 进 行工程质量检测：1）相 关规 范 标准 要 求 的工程质量检测；2）对施工质量有 怀疑 或 争 议；3）发 生 工程质量 事 故，需 要分析 事 故 的原 因。2当 为 下列评 定 提供必 要 的 信 息 和 数 据 时，可 进 行 结 构 性 能 检测：1）结 构 改 变 用 途、改 造、加 层 或 扩 建 前 的 评 定；2）结 构 达 到 设计 使 用 年 限 要 继续使 用 的 评 定；3）混凝土 结 构 使 用 环 境 改 变 或 受 到 环 境侵 蚀 后 的 评 定；4）混凝土 结 构 的 可靠 性 评 定；5）灾 害 灾 后 的应 急 检 查 和 鉴 定。3.0.2 委 托 单位应 提供 设计文件 及 施工技术 资料，以 便 对检测 结果 做出 评 价。3.0.3委 托 单是建设工程单项检测 常 用 的 简化 版 本的 合 同 约 定，因 此 应 承载 必 要 的 信 息。必 要 时 应 在委 托 单 上 注明 其 他 影响 检测 结果 的 因 素，如 钢筋 产 地、牌 号、生 产 工 艺 等。3.0.6工程质量检测 时，钢筋保护层厚度的 抽 检 数 量应 与 混凝土 结 构 工程施工质量 验收 标准GB50204一 致。当 工程 按其 他 标准 验收 时，也 可 按相 应标准 要 求 确定抽 检 数 量。3.0.7对建 筑 结 构 进 行 结 构 性 能 检测 时，主 要 是 评 价 其 安全性和 耐久 性 等 性 能，因 此 在进 行 抽样 时 除 应 满足 抽样数 量 外，还 应根据 结 构构 件的 重 要 性 进 行 抽样。19 4 钢筋探测仪 4.0.1本 条 依 据 现 行 国 家 标准 混凝土 结 构 工程施工质量 验收 规 范 GB50204 相 关 条 文对钢筋保护层厚度的检测 误 差 要 求，并 考虑 通 常 钢筋保护层厚度设计 值以及现 行施工规 范所 允许 的 实 际 施工 误 差 而 制 定 的。4.0.2校 准是为 了 保 证仪 器 的 正 常 工 作 状态 和检测 精 度。本 条 规 定 为保 证 检测 数 据的准 确，当 出 现 有 可能 影响 检测 数 据准 确 的 情况 时，检测设 备 应 及时 进 行 校 准。4.0.3 根据 房 屋 建 筑 工程和市 政 基 础 设施工程质量检测技术 管理 规 范 GB50618，钢筋 探 测 仪 属于 A类 检测设 备，应 定 期 进 行 校 准。20 5 检测技术 5.1 一般规定 5.1.1铁 磁性 物 质会对 仪 器造 成 干扰，对钢筋保护层厚度检测 具 有 很 大 的 影响。钢筋 严 重锈蚀 时，电磁感应法检测 结果 偏差较 大。5.1.3本 条 考虑 相 邻 钢筋 间距 太 小时 会 产 生干扰，不 同 种 类 的钢筋 探 测 仪 对钢筋 最小 间距 以及 保护层厚度的 要 求 会有 细微 区 别,因 此，检测 过 程 中 检测的钢筋 间距 应 符合 钢筋 探 测 仪 的 参 数要 求。5.1.4检测 前 充分了解 设计 资料，有 助 于检测 人 员 全 面 了解 工程和 构 件的 情况，制 定 较 为 完善 的检测方 案，避开 钢筋 接头、网 格 状 钢筋 交叉 点及 绑丝、金属预埋 件，取 得 准 确 的检测 结果。对钢筋保 护层厚度的检测，其 检测部位主 要 是钢筋位 置 可能 显 著 影响 结 构构 件 承载 力 和 耐久 性的部位，“有代 表 性的部位”是 指该处 钢筋保护层厚度 可能 对 构 件 承载 力 或 耐久 性有 显 著 影响 的部位。5.1.5本 条 是为 了 保 证在 检测 过 程 中 尽 可能 避开 钢筋的 相 互 干扰，避开强 电磁 场 的 干扰。5.1.6当 钢筋保护层厚度 过 小时，钢筋 探 测 仪 可能 无 法 进 行检测 或 示 值 偏差较 大，可 采 用 在探 头 下附加 垫块 来人 为 增 大 钢筋保护层厚度的检测 值。垫块 具 有 一定 的 硬 度 并 且 在 平 面外 具 有 一定 的 刚 度 是为 了 保 证在 检测 过 程 中 垫块 本 身 不 发 生 压缩 和 变 形。5.1.7当 检测设 备 出 现不 正 常 情况 时，为保 证 检测 数 据的准 确 性，应 停止 使 用。必 要 时，还 应对 先 前 的检测 数 据 进 行 复 核，以 确定 先 前 数 据 能否 使 用。5.2 钢筋保护层厚度和钢筋间距检测 5.2.1预热 可以 使 仪 器 在 检测 时 达 到 稳 定 的工 作 状态。对于电 子 仪 器，使 用 中 难免 受 到各 种 干扰 导 致读 数 漂 移，为 了 保 证仪 器 读 数 的准 确，在 检测 过 程 中 应 及时 检 查仪 器 是 否 偏 离 调 零 时 的 零 点 状态。5.2.5钢筋检测的 基 本原 理 是 依 据电磁感应原 理，根据钢筋对 仪 器 探 头 产 生 的电磁 场 的感应 强 度 来 判 定 钢筋的直径和 深 度，而 直径和 深 度是 相 互 关 联 的，预 置 的钢筋直径 与实 际 钢筋直径 相 近 或 相 同 时，测 试 结果 最 准 确，因 此，为 了 准 确 得 到 钢筋保护层厚度 值，应 该 按照 钢筋 实 际 公 称 直径 进 行 预 先 设 定。当两 次 检测的 差 值 超 过 允许 值时，应检 查 零 点 是 否 出 现 漂 移 并查 明 原 因，在 该处 重 新 进 行检测。仍 不满足 要 求时，应 更换 钢筋 探 测 仪 或 采 用 钻孔、剔凿 的方法 验证。21垫块 厚度应 采 用 游 标 卡尺 进 行测量，精 确 至 0.1mm。5.2.7当 遇 到 钢筋直径 未 知 或 者 为 多 层钢筋、相 邻 钢筋 过 密，钢筋 间 最小净 距 离小 于钢筋保护层厚度 等 情况 时，检测 结果 偏差较 大，应 采 用 钻孔、剔凿 方法 验证。构 件 上 能 直 接 量测 混凝土 钢筋保护层厚度的 点 记 为 验证 点。采 用 钻孔、剔凿 等 方法对钢筋保护层厚度 进 行 验证 时，应根据 具体情况 选 择 钻孔、剔凿 位 置，并 且 要 小 心操 作，不得 损坏 钢筋。验证 后 对 钻孔、剔凿 位 置 及时 进 行修 补。5.2.9 对于 悬挑 构 件，当 保护层检测 结果 不 合格 时，宜 同 时 检测 构 件厚度。5.3钢筋直径检测 5.3.1由于 当前 的技术 手段还 不能 完 全 满足 对钢筋 公 称 直径 进 行 非 破 损 检测的 要 求，采 用 局部 剔凿实 测 相结合 的 办 法是 很 有 必 要 的。钻孔 或 剔凿 时 要 小 心操 作，不得 损坏 钢筋。5.3.3在 用 游 标 卡尺 进 行钢筋直径 实 测 时，应根据 相 关的钢筋 产品 标准 来 确定 量测部位，并 根据量测 结果 通 过 产品 标准 查 出 其相 应的 公 称 直径。22 附录 A 钢筋探测仪核查方法（资料 性 附录）A.1核查试件的制作 A.1.1 除 采 用 本 附录 给 出 的 核查 试 件 外，检测单位 可 根据钢筋 探 测 仪 的 型 号、尺寸 按照 本 附录 的原则 自 行设计 合 适 的 核查 试 件。
