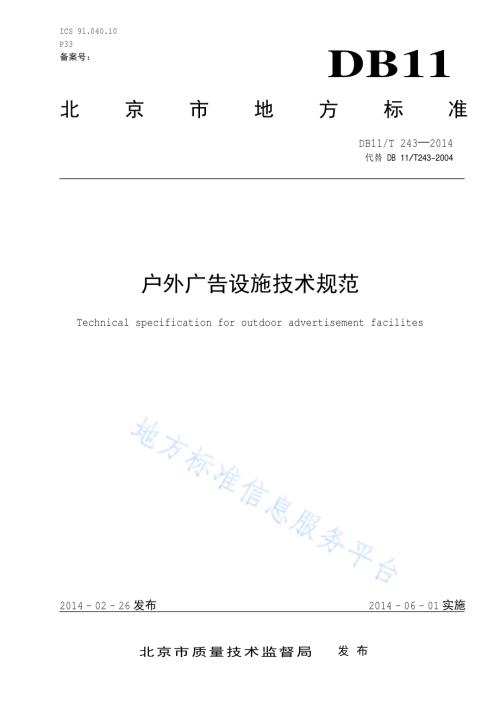

ICS 91.040.10 P33 备案号：DB11 北京市地方标准 DB11/T 243 2014 代替 DB 11/T243-2004 户外广告设施技术规范 Technical specification for outdoor advertisement facilites 2014-02-26发布 2014-06-01实施 北京市质量技术监督局 发布 DB11/T 243 2014 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.2 4 结构设计.5 5 照明.8 6 电气要求.10 7 结构施工与验收.12 8 电气施工与验收.15 9 运行和维护.21 应按批准的内容、程序，在规定的时间段内展示.22 10 结构安全检查及鉴定.24 11 管理要求.29 附录 A（规范性附录）灯具防触电保护分类.30 附录 B（规范性附录）防护等级 IP数字的说明.31 附录 C（规范性附录）配电系统接地型式.32 附录 D（规范性附录）户外广告设施电气系统质量验收表.34 附录 E（规范性附录）户外广告设施结构检查.38 附录 F（规范性附录）户外广告设施的灯箱和灯具安装记录表.40 附录 G（规范性附录）广告设施结构安全检查及鉴定报告.45 DB11/T 243 2014 II 前 言 本标准按照 GB/T 1.1-2009给出 的规 则起草。本 标 准代替 DB11/T 243-2004 户外广告 牌技 术规范。与 DB11/T243-2004相比，除编辑 性 修改 外，主 要 技 术 变化如下：标 准 名称由 户外广告 牌技 术规范 改为 户外广告设施 技 术规范（见封面，2004版 的 封面）；调整了章节 结构（见目次）；范围 增加了“各种形 式的 牌匾标识”（见 1,2004版 的 1）；在规范性引用文件 中增加了部 分引用文件（见 2,2004版 的 2）；在术语和定义 中增加了新 术语和定义（见 3,2004版 的 3）；将“结构设计”调整为第 4章，更新了 户外广告结构安全等级及 重 要性系数 有关 规定，明 确了风荷载 计 算方法 和 有关参 数，删除了“广告 牌 分类”一章（见 4,2004版 的 4、5）；增加了“照明”和“电气”二章，删除了原“5.6防 雷 与接地”和“5.7户外广告 牌 的照明和用 电”（见 5、6,2004版 的 5.6、5.7）；将“户外广告 牌 的施工”及“户外广告 牌 工程的验收”二章合并为“结构施工与验收”一章，并补充了相关 规定（见 7,2004版 的 6、7）；增加了“电气施工与验收”一章（见 8）；增加了 运行和维护“一般 要求”和“日常 检查与维护”二条，删除了原 8.1.1 c)和 8.1.2 c)（见 9.1、9.3，2004版 的 8.1.1 c）、8.1.2 c)）；增加“结构安全检查及鉴定”一章，删除原“8.2检定”（见 10，2004版 的 8.2）；增加了“管理要求”一章（见 11）；增加了 附录 A 附录 G（见 附录 A 附录 G）。本 标 准 由北京市市政市 容管理 委员会提出并归口。本 标 准 由北京市市政市 容管理 委员会组织实 施。本 标 准 起草单位：北京市市政市 容管理 委员会、中 国铁道科学研究院铁道科学 技 术 研究发 展 中 心、北京 照明 学 会。本 标 准 主 要 起草 人:贾建平、贺 文 超、季扬、侯 文 葳、方 兴、宣 言、马莉、白玲、周佳、姚 京 川、李金涛、汪猛、王大 有、徐华、张宏鹏、周卫 新、王晓英、张秋燕、王磊、刘力红。本 标 准 2004年 7月首 次 发布，2014年 1月 第一次修 订。DB11/T 243 2014 1 户外广告设施技术规范 1 范围 本 标 准规定 了 户外广告设施的结构设计、照明、电气系统、施工与验收、运行和维护、结构安全检查及鉴定和管理等 方面 的 技 术要求。本 标 准 适 用 于 各种形 式的户外广告设施，包括落 地式、附 着 式户外广告和 各 类 牌匾标识。2 规范性引用文件 下 列 文件 对于 本文件的应用 是必不可少 的。凡是注 日 期 的引用文件，仅所注 日 期 的 版 本 适 用 于 本文件。凡是不注 日 期 的引用文件，其最 新版 本（包括所 有 的 修改单）适 用 于 本文件。GB 175 通 用 硅酸盐水泥 GB 1499.1 钢筋混凝土 用 钢 第一部 分 热轧光圆钢筋 GB 1499.2 钢筋混凝土 用 钢 第二部 分 热轧带肋钢筋 GB 7000.1 灯具 第 1部 份：一般 要求与 试 验 GB 8923 涂 装前 钢 材 表 面 锈蚀 等级和 除 锈 等级 GB 9962 夹层玻璃 GB/T 13912 金 属覆盖层 钢铁 制 件 热 浸镀锌层 技 术要求及 试 验 方法 GB/T 18379 建 筑物 电气装 置 的电 压区 段 GB 50005 木 结构设计规范 GB 50007 建 筑 地 基基础 设计规范 GB 50009 建 筑 结构 荷载 规范 GB 50010 混凝土 结构设计规范 GB 50011 建 筑抗震 设计规范 GB 50016 建 筑 防 火 设计规范 GB 50017 钢 结构设计规范 GB 50054 低压 配电设计规范 GB 50057 建 筑物 防 雷 设计规范 GB 50202 建 筑 地 基基础 工程施工质量验收规范 GB 50204 混凝土 结构工程施工质量验收规范 GB 50205 钢 结构工程施工质量验收规范 GB 50206 木 结构工程施工质量验收规范 GB 50292 民 用 建 筑 可 靠 性鉴定 标 准 GB 50343 建 筑物 电 子信息 系统防 雷技 术规范 GB/T 50344 建 筑 结构检 测 技 术 标 准 GB 50411 建 筑 节 能 工程施工质量验收规范 GB/T 50621 钢 结构 现场 检 测 技 术 标 准 JGJ 52 普 通混凝土 用 砂、石 质量及检验 方法标 准 JGJ 79 建 筑 地 基处 理 技 术规范 JGJ 80 建 筑 施工 高处作业 安全 技 术规范 JGJ 81 建 筑 钢 结构 焊 接 技 术规程 JGJ 94 建 筑桩基 技 术规范 DB11/T 243 2014 2 JGJ 145 混凝土 结构 后锚固 技 术规程 JGJ/T 163 城 市 夜景 照明设计规范 DB11/T 695 建 设工程 资料 管理规程 DB11/T 731 室 外照明 干扰 光 限制 规范 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 户外广告设施 outdoor advertisement facility 设 置 在 道 路旁或 在 建 筑物、构 筑物上 的广告 建 筑，广告设施 包括 支撑 结构、照明设施、电 器 和 必 要的设 备。3.2 落地式广告设施 standing advertisement facility 设 置 在地 面 上 的广告设施。3.3 附着式广告设施 adhering advertisement facility 可 靠固 定 于建 筑物 及构 筑物上 的广告设施，包括 墙 面 广告设施和 屋顶 广告设施。3.4 牌匾 plaque 安装在 建（构）筑物上（如 门楣、墙体上 等）、含 有 文字、图 形 和 符号 的设施。3.5 标识 logo 安装在 建（构）筑物上 及 各种 场 所，表明 特征 的 符号或 文字的设施。3.6 既有户外广告结构 existing outdoor advertisement 已 建 成两 年 及 以上且已投入使 用的户外广告设施 中 的 承 重 结构及 其 相关部 分的 总 称。3.7 安全等级 safety class 为 使 户外广告结构具 有合 理的安全性，根据 其 破坏 所 产生后果 的 严 重 程 度而 划 分的安全等级。3.8 日常检查 daily inspection DB11/T 243 2014 3 为 保 证 及时 发 现 户外广告设施在运 营过 程 中 的 不 正 常 情况 并 予 以 及时 处置，确 保 其 处 于 良好状态，所 实 行的 例 行检查工 作。3.9 检测 inspection 为 获取 能 反映 结构 现 状 的 信息 和 资料而 进 行的 现场 调 查和检验 测 试 活动。3.10 鉴定 appraisal 根据 既 有 户外广告结构 技 术 状况 和 承 载 能 力 检 算 结 果，对其 安全性等级 进 行 评 定。3.11 定期检定 periodic verification 为 系统 掌握 户外广告设施结构 状态，保 证 使 用 期 内结构安全，在 一 定的 周期 内 对其 进 行的 调 查、检测、检 算 及鉴定 并提出 养 护 或 加 固 措 施 建 议 的工 作。3.12 特别检定 special verification 在 特 定 情况 下 对 户外广告设施结构 状态进 行的 调 查、检 测、检 算 及鉴定，以 查 清 结构的 病害 成 因、破 损 程 度、承 载 能 力 并提出 养 护 或 加 固 措 施 建 议 等工 作。3.13 轴线位移 displacement of axies 户外广告结构 或 构件 轴线 实 际 位 置 与设计要求的 偏差。3.14 尺寸偏差 dimensional errors 户外广告结构 或 构件 实 际几何尺寸 与设计 几何尺寸之 间的 差值。3.15 挠度 deflection 户外广告结构 或 构件在 荷载 等 作 用 下，其 轴线 或 中 性 面 上 某点 由 挠曲 引 起 垂直 于 原 轴线 或 中 性 面方向 上 的 线 位 移。3.16 变形 deformation 作 用引 起 的结构 或 构件 中 两 点 间的 相 对 位 移。3.17 DB11/T 243 2014 4 三相四线制 3-phase 4-wires system 是 配电系统的型式 之 一。三 相 指 L1、L2、L3三 相，四线指正 常 工 作 电 流 的 三 根 相 线 和 一 根 N线，不包括 PE线。TN-C、TN-C-S、TN-S、TT接地型式的配电系统 属 三 相 四线 制。3.18 基本绝缘 basic insulation 加 在 带 电 部 件 上 的 能 够 提 供 基 本的防触电的 绝缘。3.19 双重绝缘 double insulation 由 基 本 绝缘 和附 加 绝缘 构 成 的 绝缘。3.20 电击 electric shock 电 流 通 过 人 体或 动 物 躯 体而 引 起 的 生 理 效 应。3.21 电击防护 protection against electric shock 减小 电 击危险 的防护 措 施。3.22 伸臂范围 arms reach 从 人通 常 站立 或 活动 的表 面 上 的 任 一 点延伸到 人不 借助任何手 段，从任何 方 向 能 用 手达到 的 最大 范围。3.23 接地 故障 earth fault;ground fault 带 电 导 体 和 大 地 之 间 意 外 出 现 导 电 通 路。3.24 特低电 压（ELV）extra-low voltage 不超 过 GB/T 18379规定的 有关 类电 压限 值 的电 压。3.25 安全特 低 电 压（SELV）safety extra-low voltage 在 正 常条 件 下 不 接地，电 压 不超 过 特低 电 压 的电 压。3.26 IP代码 IP code（International Protection的缩写）DB11/T 243 2014 5 表明外 壳 对人 接 近危险 部 件、防 止 固体 异 物或 水 进 入 的防护等级 以 及 这些 防护 有关 的附 加 信息 的代码 系统。3.27 等电位 联 结 equipotential bonding 为 达到 等电 位，多个 可 导 电 部 分间的电 连 接。3.28 导管 conduit 在电气安装 中 用 来 保护电 线 或 电 缆 的 圆 型 或 非 圆 型的 布 线 系统的 一部 分，导 管 有 足够 的 封 闭 性，使电 线 电 缆只 能 从 纵 向 引 入，而 不 能 从 横 向 引 入。3.29 接地体 earth lead 埋 入 土 壤 中 或 混凝土 基础 中 作 散 流 作 用的 导 体。3.30 接地 装置 ground device 接地 体 和接地 线 的 总 和。4 结构设 计 4.1 一般要求 4.1.1 户外广告设施结构应按 承 载 能 力 极 限 状态 和 正 常 使 用 极 限 状态进 行设计，同 时应 满 足 构 造 和工艺 方面 的要求。4.1.2 户外广告设施结构的安全等级及 相 应的结构 重 要性系数分 为 三 级：a)处 于人 流 或 车 流 密集 的 重 要 位 置或 设 置 年 限 为 20年 及 以上 的户外广告设施，其 安全等级 为一级，结构 重 要性系数 取 1.1；b)处 于人 流 或 车 流 量 较 少 的 一般位 置或 设 置 年 限 为 10年 的户外广告设施，其 安全等级 为二 级，结构 重 要性系数 取 1.0；c)结构 破坏 时 对 造 成 人 身 安全及 财 产 损 失 危害小 的 或 设 置 年 限 为 5年 的户外广告设施，其 安全等级 为 三 级，结构 重 要性系数 取值 不 应 小 于 0.9。4.1.3 进 行 承 载 能 力 极 限 状态 设计时，应 采 用 荷载 效 应的 基 本 组合 进 行设计，各 分 项 系数及 组合 值 系数应 根据 GB 50009的 相关 规定 选 取，其 中风荷载为起 控 制作 用的 可 变荷载；地 震作 用 荷载 效 应和 其 他 荷载 效 应的 基 本 组合、及 相 应的结构 抗 力 应 根据 GB 50011的 相关 规定 执 行。4.1.4 进 行 正 常 使 用 极 限 状态 设计时，应 采 用 荷载 效 应的 标 准 组合 进 行设计，各组合 值 系数应 根据 GB 50009的 相关 规定 选 取。4.1.5 户外广告设施结构的 抗震 设防 标 准 不 应 低 于 标 准设防类（丙 类），附 着 式户外广告 抗震 设防 标 准不 应 低 于所 附 着建（构）筑物 的设防 标 准。DB11/T 243 2014 6 4.1.6 钢 结构的设计应按 GB 50017的 有关 规定 执 行，对 结构的 强 度、刚 度 和 稳 定性 进 行 校核 计 算，对 于 安全等级 为一 级的户外广告设施的 控 制 性构 造细 节 还 应 进 行 风 致疲劳 计 算。4.1.7 钢筋混凝土 结构的设计应按 GB 50010的 有关 规定 执 行，对 结构 承 载 能 力 及 正 常 使 用性 能 进 行 校核 计 算，对于 安全等级 为一 级的户外广告设施 还 应 进 行 相 应的 耐久 性设计。4.1.8 户外广告设施的 主 要 承 重 构件 不 宜采 用 木 结构，当 广告 面 板底板 及 框架采 用 原 木 结构时，应按GB 50005的 相关 规定 进 行设计。4.1.9 落 地式户外广告设施的地 基基础 应 避让 地 下 管 线，其 间 距 应 满 足 有关 管 线 安全 距离 的规定，基 础 选 型应 根据 建 设 场 地 土 的 条 件和结构 受 力 要求 确 定；并 根据 GB 50007进 行设计，地 基、基础 均 应 进行 强 度 计 算(包括 抗压、抗 拔、抗 弯 和 抗 倾 覆)，必 要时 还 应 进 行地 基抗 滑 移 稳 定验 算；当采 用 桩基础 时应 满 足 JGJ 94的 相关 要求；当采 用地 基处 理 方法加 固 天然 地 基 时，还 应 满 足 JGJ 79的 相关 规定。4.1.10 对于 附 着 式户外广告设施，在设计 之 前应 对 原 建（构）筑物 进 行结构检 算，再 对 附 加 广告设施后 的结构安全性 作 出 评 估，且 广告设施及 其所 附 着 的 建（构）筑物 应 满 足 GB 50016的防 火 要求。4.2 材料 4.2.1 户外广告设施 钢 结构 承 重部 分 采 用的 钢 材 及 其 连 接 材料 应 符 合 GB 50017的 有关 规定。4.2.2 户外广告设施 钢 结构 非 承 重部 分 所 采 用的 不 锈 钢、铝 材 等 其 他 金 属材料 应分 别 符 合相 应的 现 行国 家 标 准的 有关 规定。4.2.3 户外广告设施 混凝土 结构 采 用的 材料 应 满 足 GB 50010的 有关 规定，并 符 合 以 下 要求：a)混凝土 结构 所 采 用的 水泥 应 符 合 GB 175的 有关 规定；b)混凝土 结构 所 采 用的 砂石材料 应 符 合 JGJ 52的 有关 规定；c)钢筋混凝土 结构 所 采 用的 普 通钢筋 应 符 合 GB 1499.1及 GB 1499.2的 有关 规定。4.2.4 户外广告设施 原有 木 结构 中 采 用的 木材、钢 材 及 胶 合 材料 应 符 合 GB 50005的 有关 规定。4.2.5 户外广告设施 面 板采 用安全 玻璃或 聚碳 酸 酯板 时，其 产 品 性 能 指 标 应 满 足 GB/T 9963和 GB 9962等的 有关 规定。4.2.6 当 户外广告设施 采 用 其 他 新 型 材料 时，应 符 合相 应的 现 行 国 家 或 行 业 标 准的规定。4.3 结构设 计与计算 4.3.1 户外广告设施结构设计时应按 下 列 要求 进 行设计计 算：a)支撑 结构 由 悬臂梁、悬臂桁架 或 空 间 桁架、网架 组 成，面 板 结构 由面 板 及 纵横梁 组 成，组 成 构 件应 形 成 几何 不 变 体，并 通 过 相 应的计 算 保 证 其 强 度、刚 度 和 稳 定性；b)落 地式广告设施 做 成 单 柱 式 或 双斜柱 式结构时，可 按 悬臂 结构 进 行分 析；c)附 着 式广告设施 做 成 平 面 桁架 或 空 间 桁架 结构时，其 结构分 析 按 平 面 桁架 或 整 体 空 间 桁架 进 行 分 析；d)结构型式 为 框架、拱架 或 网架 结构时，其 结构分 析 按 平 面 桁架 或 整 体 空 间 桁架 进 行分 析。4.3.2 作 用在户外广告设施结构 上 的 各荷载标 准 值 应 根据 GB 50009的 相关 规定 选 取，其 中风荷载标 准值 的 基 本 风 压 取 为 0.50 kN/m2。4.3.3 在计 算 大 型 落 地式户外广告结构的 立 柱 及 基础 所 承 受 风荷载 作 用时，直 接 作 用在 立 柱 上 的 风荷载 可 按 GB50009执 行，作 用在 面 板 上 风荷载 对 立 柱 的 合 力 按式（1）计 算：A Fo pt z kw m b=.(1)式 中：kF 作 用在 面 板 上 的 风荷载 对 立 柱 的 合 力，单位为 千牛（kN）；DB11/T 243 2014 7 0w 基 本 风 压，单位为 千牛每 平 方 米（kN/m2）；ptC 风载 体 型系数，可 参 照 GB50009采 用，对于 三 面 式 面 板，可 取 为 1.3，对于 双 面 式 面 板，可 取 为 1.5；zm 面 板 中 心 处 的 风 压高度 变化 系数，按照 GB50009采 用；zb 面 板 中 心 处 的 风 振 系数，按照 GB50009采 用；A 广告 牌面 板 的 迎 风面面 积，单位为 平 方 米（m2）。合 扭矩 可 按式（2）计 算：L C F Met k k=.(2)式 中：kM 作 用在 面 板 上 的 风荷载 对 立 柱 的 合 扭矩，单位为 千牛米（kN m）；etC 风荷载合 力 矩 系数，取 为 0.3；L 广告 牌面 板 的 迎 风面 宽 度，单位为 米（m）。4.3.4 在计 算 落 地式户外广告设施 面 板 结构及附 着 式户外广告设施结构 所 承 受 风荷载 作 用时，其 风荷载 可 按 GB 50009中 对于 围护结构的 风荷载 计 算有关 规定 执 行。4.3.5 附 着 式户外广告设施应与 建 筑物 一 体 计 算风荷载 的 影响，对于 附 着 在 建（构）筑物顶 部 的户外广告设施 还 应 独 立 考虑 广告结构 自身 基 本 自振 周期 检 算 其 风荷载 作 用 效 应。4.3.6 当 附 着 式户外广告设施结构 所 附 着 的 建（构）筑物处 于 群集 的 高层 建 筑 中，且 相 互 间 距较 近 时，宜考虑 风 力 相 互 干扰 的 群 体 效 应。4.3.7 户外广告设施结构应 进 行 抗震 设计，特 别 是 附 着于 高层、多 层 建 筑物上 的广告设施应与 建 筑物同 时 考虑 地 震作 用。对于 广告设施的 悬挑桁架、悬臂梁 等外 伸 结构，还 应 考虑 竖 向 地 震作 用。4.3.8 户外广告设施结构构件的 刚 度 应 满 足 下 列 要求：a)落 地式广告设施结构，在 正 常 使 用 极 限 状态 的 标 准 组合荷载 作 用 下，结构 顶 点 的 水平 位 移 不 应超 过 该 点 离 地 高度 的 1/100，横梁 的容 许 挠 度 为 L/150(L为 横梁 跨 度)；b)附 着于 墙 面 的广告设施结构，在 正 常 使 用 极 限 状态 的 标 准 组合荷载 作 用 下，悬臂梁 的容 许 挠 度 为 L/150(L为 悬臂 长 度)；c)附 着于于 屋顶 的广告设施结构，在 正 常 使 用 极 限 状态 的 标 准 组合荷载 作 用 下，立 柱 和 横梁 的容许 变形 和 落 地式广告设施结构的要求 相 同。4.4 结构构 造要求 4.4.1 户外广告设施结构的 选 型、布 置 和构 造 应 便 于 制作、安装、维护 并 使 结构 受 力 简 单 明 确，减 少应 力 集 中，其 主 要 承 受 风荷载，宜采 用 空 腹 结构 力 求 减 少 受 风面 积。4.4.2 户外广告设施结构 采 用的型 钢(钢 管、槽 钢、扁 钢、角 钢 等)最 小 壁厚 不 得 小 于 3mm，采 用的 圆 钢 直 径 不 宜 小 于 10mm，焊 接结构的 角 钢不 宜 小 于 L45 4或 L 56 36 4，螺栓 连 接的 角 钢不 宜 小 于 L50 5。4.4.3 户外广告设施结构应 根据 结构 形 式及 其所 受 荷载 设 置支撑 系统，保 证 结构的 整 体 性。DB11/T 243 2014 8 4.4.4 支撑 面 板 的 撑 架 应 考虑 其 侧 向 稳 定，在 多 道 撑 架 之 间 需 要 布 置 纵、横 支撑，以 保 证 撑 架 侧 向 稳定和广告设施的 整 体 稳 定。4.4.5 附 着 式广告设施附设在 建（构）筑物墙 面 时，应 满 足 下 列 要求：a)应 确 定 或 验 算 建（构）筑物 的 墙 面 能 可 靠 地 承 受 广告设施 传递 的附 加荷载；b)连 接 部 件应按 正 常 内 力 的 2.0倍 验 算 其 安全性，且 应 采 取措 施 严 防 连 接 部 件 失 效导 致 高 空 坠 物；c)连 接 部 件 可 用 焊 接、螺栓 或锚 栓 与 墙 面 的 柱 或 梁 中 的 预 埋 件 连 接。可 采 用质量 合 格 的 化 学 锚 栓或 植 筋 连 接，不 应 采 用 摩擦 型 膨胀 锚 栓 连 接，并 应 满 足 JGJ 145的 有关 规定；d)支承 螺栓 或锚 栓 的 混凝土 埋 置 深 度 应 达到（30 40）d(d为 栓径)，锚 栓 的安装应 满 足 所 用 产 品 的 技 术要求。当埋 置 深 度 难 以 满 足 时，应 采 取 螺栓 对 穿 夹 板 等 连 接 方 式，同 时 还 应 有 足够 厚 度 的 混凝土 保护 层。4.4.6 附 着 式广告设施附设在 建（构）筑物顶 面 时，应 满 足 下 列 要求：a)连 接 部 件的 布 置 应与 屋顶 柱网 布 置 相 协 调，应 能 直 接 承 担 广告设施结构 传 来 的 压 力、拔 力 和 剪 力；b)可 用 焊 接、螺栓 或锚 栓 与 屋顶 梁 或 柱 中 的 预 埋 件 连 接，并 应 可 靠 地 将 广告设施 支 座 承 受 的 荷载分 散 传递至 下部 结构；c)连 接 部 件 不 应 采 用 摩擦 型 膨胀螺栓 连 接。可 采 用质量 合 格 的 化 学 锚 栓 和 植 筋 连 接，并 应 满 足JGJ 145的 有关 规定；d)支承 螺栓 或锚 栓 的 混凝土 埋 置 深 度 应 达到（30 40）d(d为 栓径)，锚 栓 的安装应 满 足 所 用 产 品 的 技 术要求。当埋 置 深 度 不 够 时，可 采 取 与 梁、柱 钢筋 焊 接的 方法 处 理，同 时应 有 足够 厚 度的 混凝土 保护 层。4.4.7 由 纵梁 和 横梁 组 成 的广告设施 面 板，应 布 置 纵 向 和 横 向 支撑。纵 向 支撑 可布 置 在 面 板 上 下，横 向 支撑 可布 置 在 左右 两 端，如 果 面 板较 长，则 还 须 在 中 间 增加 横 向 支撑。4.4.8 对于 附设在 楼 面 和 墙 面 上 的广告设施的 钢 结构，当采 用 螺栓 或焊 缝 与 原 房 屋 结构 连 接时，应 对 连 接 螺栓 或焊 缝 按结构 整 体抗 倾 覆 进 行计 算。螺栓 或焊 缝 的计 算 应 力不 应 大于 承 载 力 设计 值 的 75。5 照明 5.1 一般要求 5.1.1 户外广告照明设施 不 应 影响 居 民生 活 及行 人 和 车 辆 的 交 通 安全。5.1.2 户外广告 宜采 用内 透 光（灯箱）、外 投 光 等 多 种 照明 方 式，商 业区、居 民区 及 人 员 密集 场 所 的 户外广告 不 宜采 用外 投 光 照明 方 式。5.1.3 需 要 显 示 彩色画 面 的户外广告照明，其光 源 一般 显色 指 数 Ra应 大于 80。5.2 亮 度 户外广告和 牌匾标识 照明的 亮 度 应 符 合 表 1 的规定。表 1 户外广告和牌匾标识 照明的平均亮 度 最大允许值 展示 面 照明 面 积，S（m2）不 同 环境 区 域 平 均 亮 度 最大 允许 值 a(cd/m2)E1 E2 E3 E4 S 0.5 50 400 800 1000 0.5 S 2 40 300 600 800 DB11/T 243 2014 9 2 S 10 30 250 450 600 10 S-150 300 400 a 环境 区 域 划 分：E1：暗环境 区，如 公园、自然 保护 区 和 天 文 台 周 边 区 域；E2：低 亮 度区，如 乡村 的工 业或 居住 区；E3：中 亮 度区，如 城 郊 的工 业或 居住 区 和 城 市 居住 区；E4:高 亮 度区，如 城 市中 心 区 和 商 业区。5.3 光污染限 制 5.3.1 户外广告 采 用外 投 光 照明时，散 射 到 被 照 面 以 外的 溢 散 光不 应 超 过 20%。5.3.2 道 路两 侧 和 居住 区 的户外广告照明 不 宜采 用 动态 照明，若 必 须 采 用时,动态 变化 间 隔 时间应 大于015s。5.3.3 户外广告的灯箱、灯具等照明 器 具 不 应 影响 周 边居住环境，应 符 合 DB11/T 731 的规定。5.3.4 广告照明设施在 住宅、医 院建 筑 的 住 人 居 室 窗 户表 面 产生 的 垂直 照 度 应 符 合 表 2的规定。表 2 居室窗 户 表面上垂直照 度 的限值 单位：lx 时 段 环 境 区 域 E1 E2 E3 E4 熄 灯时段前 2 5 10 25 熄 灯时段 0 1 2 5 5.3.5 广告照明灯具 朝 向 居 室 窗 户 方 向 的 光 强 限 值 应 符 合 表 3的规定。表 3 朝向居室窗 户方 向的灯具光强 度 限值 单位:cd 时 段 环 境 区 域 E1 E2 E3 E4 熄 灯时段前 2500 7500 10000 25000 熄 灯时段 10 500 1000 2500 5.4 照明 设备 5.4.1 广告灯具安全性 能 应 符 合 GB 7000.1的规定，广告灯具的 选 择 应与 其 使 用 场 所 相 适 应，应 根据应用 场 所 选 用防触电保护 为 类、类 或 类灯具，见 附录 A。5.4.2 广告照明设 备 的 选 择 应 符 合 谐波 电 流 发 射 限 值 的规定。5.4.3 户外广告安装的灯具防护等级 不 应 低 于 IP55，有 遮挡 的 棚 或 檐 下 灯具防护等级 不 应 低 于 IP54，户外广告内 透 光 灯箱的防护等级 不 应 低 于 IP54，见 附录 B。5.4.4 广告照明设 备 所 有 带 电 部 分应 采 用 绝缘、遮拦 或 外护 物 保护；室 外照明配电箱、控 制 箱等的防护等级 不 应 低 于 IP44,见 附录 B。5.4.5 每 套 灯具的 导 电 部 分 对 地 绝缘 电 阻 值 应 大于 2 M。5.4.6 距 地 面 2.5m以 下 的电气设 备 应 借助 于 工具 才 能 开启。5.5 照明器材 DB11/T 243 2014 10 5.5.1 户外广告 采 用内 透 光(灯箱)照明时,应 符 合下 列 要求：a)单 色 的 牌匾、标识 宜选 用 相 应 颜 色 的 LED光 源；b)应 选 用 LED灯、荧 光 灯、冷阴 极 灯等 光 源,并 采 用配 套 的电 子 镇 流 器（电 源）。5.5.2 户外广告 采 用外 投 光 照明时,宜选 用 LED灯、金 属 卤 化 物 灯及 其 配 套 照明 器 具，照明 器 具的系统能 效 应 大于 60lm/W。5.5.3 户外广告 不 宜 大 面 积采 用 霓虹 灯，且 不 得 使 用 高 耗 能 的 漏磁 变 压器,应 选 用 节 能 电 子 变 压器。6 电 气要求 6.1 供配 电 系统 6.1.1 供 配电系统的电 压 等级应与 其 电气设 备 额 定电 压 一 致。6.1.2 电气 负 荷 宜 按 三 级 负 荷 供 电。6.1.3 照明灯具 端 电 压 不 宜 高 于其 额 定电 压 值 的 105%，也 不 宜 低 于其 额 定电 压 值 的 90%。正 常 使 用时的电 压 损 失 应在 允许 范围 之 内，并 应 考虑 光 源 启 动 电 流 引 起 的电 压 损 失。6.1.4 三 相 照明 线 路 各相 负 荷 的分配 宜 保 持 平 衡，最大 相 负 荷 不 宜 超 过三 相 负 荷 平 均 值 的 115%，最 小相 负 荷 不 宜 小 于 三 相 负 荷 平 均 值 的 85%。6.1.5 配电 回 路 应装设 短 路 保护、过 负 荷 保护和接地 故障 保护。6.1.6 单 灯 功率 在 250W及 以上 的户外广告设施照明装 置 宜 在 每 个 灯具 处 单 独 设 置 短 路 保护。6.1.7 照明 单相 分 支 回 路 保护电 器 电 流 整 定 值 不 宜 超 过 32A，并 应 满 足 用电设 备 电 压 偏差 允许 值 的要 求。6.1.8 照明 线缆 应 选 用 铜芯 电 缆 或 电 线，绝缘 类型应按 敷 设 方 式及 环境 条 件 选 择，电 缆、电 线 的 额 定电 压 不 应 低 于 回 路 的工 作 电 压，220V/380V三 相 四线 制 配电，绝缘 电 线 额 定电 压 不 应 低 于 450V/750V，电 缆 不 应 低 于 0.6 kV/1kV。6.1.9 三 相 四线 制 配电，中 性 线 截 面 不 应 小 于 相 线 截 面，并 应 考虑 谐波 电 流 的 效 应。6.1.10 照明 线 路 宜采 用 双 重 绝缘 铜芯 导线，照明 支路 导线 截 面 不 应 小 于 2.5 2。6.1.11 应 考虑 谐波 对 电 网 的 骚 扰，当 不 能 确 定 是 否 采 取 谐波 治 理 措 施时，宜 预 留 设 置 滤 波 器 的 空 间。6.1.12 照明 控 制 采 用 自 动 控 制 方 式时，应具 备 手动 控 制 功 能。6.1.13 照明 控 制 系统 采 用的 控 制 模块 应 能 独 立 运行，主 控 系统 或 通 信 线 路 发 生 故障 时，各 控 制 模块 可在设定的 模 式 下 正 常 运行，某个 控 制 模块 发 生 故障 时，不 应 影响 其 他控 制 模块 的 正 常 运行。6.2 电击 及 电 气火灾 防护 6.2.1 附 着 式广告设施 宜采 用 遮 栏 和外护 物 的防护，或使 广告设施 置 于 伸 臂 范围 以 外。6.2.2 人 能 触及的附 着 式广告设施 宜采 用安全 特低 电 压（SELV）系统 供 电。6.2.3 户外广告设施应 采 用 剩余 电 流动 作 保护装 置作 接地 故障 保护，其 额 定 剩余 电 流动 作 值 的设 置符合下 列 要求：a)户外电 话亭、公 共汽 车 候 车 亭 等 人 员 密集 场 所，额 定 剩余 电 流动 作 值 应 为 30mA；b)高 15m及 以上 立 柱 式广告设施，额 定 剩余 电 流动 作 值 为 100mA,动 作 时间 不 应 大于 0.3s。6.2.4 商 场、办 公 等 建 筑物上 的附 着 式广告设施，应 采 取 防电气 火 灾 措 施，当采 用 剩余 电 流动 作 保护装 置 防 漏 电 火 灾 时，其 额 定 剩余 电 流动 作 值 不 应 超 过 500mA。6.2.5 附 着 式广告设施及 牌匾标识 配电系统的接地型式应 符 合 以 下 要求：a)由 建（构）筑物 内 部 电 源 直 接 供 电时，与 该 建（构）筑物 内电气装 置 接地 形 式（TN接地系统）一 致；b)当独 立供 电时，接地 形 式应 采 用 TT接地系统,见 附录 C。DB11/T 243 2014 11 6.2.6 落 地式广告设施配电系统的接地 形 式应 采 用 TT接地系统 并 符 合 以 下 要求，见 附录 C：a)当采 用 TT接地系统时，宜采 用 剩余 电 流 保护装 置作 接地 故障 保护，当 接地电 阻 足够小（满 足50aaIRV 时），可 采 用 断 路器或 熔断 器 保护。aR-外 露 可 导 电 部 分的接地电 阻 和 PE线 电 阻，单位为 欧姆（）；aI-保 证 保护电 器 切断故障回 路 的 动 作 电 流，单位为 安 培（A）。b)落 地式广告设施 采 用 TT接地系统时，接地电 阻 应 符 合 GB 50054规定的 50aaIRV 要求。6.3 设备安 装及 线 路敷 设 6.3.1 室 外箱式 变 电 站、落 地配电箱 不 应安装在 低 洼 处，箱 底距 地 不 宜 低 于 300mm。6.3.2 广告灯具 固 定 可 靠，在 震 动 场 所 使 用的灯具，应 采 取 防 震 措 施，高 空 安装的灯具应 采 取 抗 风 压、防 坠 落 措 施，需 固 定 投 射 方 向 的灯具应具 有 便 于 调整、牢 固 锁 定的装 置。灯具安装 所 需 的 支 架 及 零 部 件 均 应 作 防 腐 处 理。6.3.3 灯具安装应 便 于 检 修 与维护。安装在 人 员 密集 场 所 的灯具，应具 有 防 撞 击、防 玻璃破 碎 等 措 施。6.3.4 电气 线 路 应 敷 设在 线 槽 内 或 穿 管保护；明 敷 线 槽、导 管应 采 用 金 属材 质。6.3.5 金 属 导 管和 线 槽 应与 PE线 可 靠 连 接，并 采 用防 水、防 腐 措 施。6.3.6 室 外 露 天 敷 设的 金 属 管 路，管与管 连 接和管与
