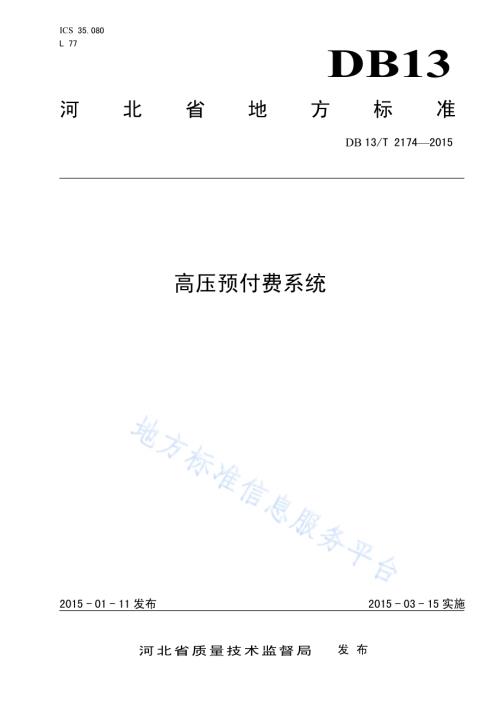

ICS 35.080 L 77 DB13 河 北 省 地 方 标 准 DB 13/T 21742015 高压预付费系统 2015-01-11发布 2015-03-15实施 河北省质量技术监督局 发 布 DB13/T 21742015 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由河北省计量科学研究所提出。本标准起草单位：河北省计量科学研究所、石家庄科林电气股份有限公司。本标准主要起草人：耿立峰、屈国旺、任月吉、魏志坚、印志军、锁存良、段洪民、倪勇、郭军、高胜国、冯晓阳、李奇、苏彩山、魏云涛、董争强、王学民。DB13/T 21742015 1 高压预付费系统 1 范围 本标准规定了额定电压为10kV及以下电压等级、频率为50Hz的高压预付费系统（以下简称预付费系统）的术语和定义、技术要求、使用条件、试验方法、标志、包装运输和贮存。本标准适用于高压预付费系统。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191-2008 包装储存图示标志 GB 1208 电流互感器 GB/T 2900.20-1994 电工术语 高压开关设备 GB 3906-2006 3.6kV40.5kV交流金属封闭开关设备和控制设备 GB 4208-2008 外壳防护等级（IP代码）GB/T 4798.2-2008 电工电子产品应用环境条件 第2部分：运输 GB 7251.1-2013 低压成套开关设备和控制设备 第1部分：型式试验和部分型式试成套设备 GB/T 11022-2011 高压开关设备和控制设备标准的共同技术要求 GB/T 12706-2008 额定电压1KV到35KV挤包绝缘电力电缆及附件 GB/T 13384-2008 机电产品包装通用技术条件 GB/T 14048.1-2006 低压开关设备和控制设备 总则 GB/T 16927.1-2013 高电压试验技术 第1部分：一般定义及试验要求 GB/T 16935.1-2008 低压系统内的绝缘配合 第1部分：原理、要求和试验 GB 17201 组合互感器 GB/T 17215.211-2006 交流电测量设备 通用要求 试验和试验条件 第11部分：测量设备 GB/T 17215.301-2007 多功能电能表 特殊要求 GB/T 17215.321-2008 交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）GB/T 17215.322-2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表（0.2S级和0.5S级）GB/T 17215.323-2008 交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）GB 20840.1-2010 互感器 第1部分：通用技术要求 GB 20840.3-2013 互感器 第3部分：电磁式电压互感器的补充技术要求 3 术语和定义 GB/T 2900.20-1994界定的以及下列术语和定义适用于本文件。3.1 DB13/T 21742015 2 高压预付费系统 高压预付费系统的主要元件是高压开关设备和控制设备、互感器（组合互感器或分立的电压互感器、电流互感器）、计量箱以及相应的连接线（电缆）等。3.2 开关设备和控制设备 开关及其相关的控制、测量、保护和调节设备的组合，以及与这些装置和设备相关的电气联结辅件外壳和支撑件的总装的总称。3.3 户内开关设备和控制设备 设计仅安装在建筑物或其他遮蔽物内的开关设备和控制设备，在这些场所可保护开关设备和控制设备免受风、雨、雪、异常的尘埃积淀、异常的凝露、冰和白霜等的作用。3.4 户外开关设备和控制设备 适合于安装在露天的开关设备和控制设备，即能够耐受风、雨、雪、积淀的尘埃、凝露、冰和白霜等的作用。3.5 断路器 能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（如短路条件）下的电流的机械开关装置。3.6 用电信息采集终端 对各信息采集点用电信息采集的设备，简称采集终端，可以实现电能表数据的采集、数据管理、数据双向传输、以及转发或执行控制命令的设备。3.7 互感器 旨在向测量仪器、仪表和保护或控制装置或者类似电器传送信息信号的变压器。3.8 电流互感器 一种在正常使用条件下其二次电流与一次电流实际上成正比、且在联结方法正确时而其相位差接近于零的互感器。3.9 电压互感器 一种在正常使用条件下其二次电压与一次电压实际上成正比、且在联结方法正确时而其相位差接近于零的互感器。3.10 DB13/T 21742015 3 组合互感器 由电流互感器和电压互感器组成并装在同一外壳内的互感器。3.11 计量箱 组合安装了交流电能表、用电信息采集终端（或无）以及低压控制设备的箱体。4 使用条件 4.1 高压开关设备和控制设备 按GB/T 11022规定的户外开关设备和控制设备的使用条件。4.2 电压互感器 按GB 20840.1规定的正常户外使用条件。4.3 电流互感器 按GB 20840.1规定的正常户外使用条件。4.4 组合互感器 按GB 17201规定的正常户外使用条件 4.5 低压开关设备和控制设备 安装在计量箱内部，且按 GB 7251.1规定的户内成套设备的使用条件。5 技术要求 5.1 高压开关设备和控制设备应符合GB 3906的规定。5.2 电压互感器应符合GB 20840.1和GB 20840.3的规定。5.3 电流互感器应符合GB 20840.1和GB1208的规定。5.4 组合互感器应符合GB 17201 的规定。5.5 低压控制设备应符合GB/T 14048.1和GB7251.1 的规定。5.6 交流电能表应符合GB/T 17215的规定。5.7 电缆应符合 GB/T 12706的规定。6 机械及结构要求 6.1 接地 按GB/T 11022的规定。和接地系统连接的金属外壳部分可以看作接地导体。连接到接地回路的元件应包括：DB13/T 21742015 4 a)高压开关设备和控制设备的金属外壳，从其接线端子处连接；b)互感器的箱体或互感器的金属框架；c)计量箱的金属外壳或接地端子；d)金属屏蔽及电缆的接地导体。6.2 铭牌 应提供一耐久和清晰易读的铭牌。铭牌上载有在有关的产品中规定的、必要的信息，如制造厂名或商标、制造年月、执行标准、产品型号、出厂编号和额定参数等。6.2.1 高压开关设备和控制设备 开关设备和控制设备及其操作机构应装设铭牌。铭牌上载有内容符合GB/T 11022规定要求。6.2.2 互感器 电流、电压互感器以及组合互感器铭牌应符合GB 20840.1规定的要求。6.2.3 计量箱 计量箱铭牌应符合GB 7251.1 的规定。6.3 外壳 高压开关设备和控制设备的所有外壳，以及所有高压开关设备、控制设备和开关装置的低压控制和/或辅助回路和操动机构的外壳，应按GB 4208规定其防护等级。6.4 关于电缆绝缘试验的规定 为了进行电缆的绝缘试验，试验点应是便于连接的。应按GB/T 12706规定试验。7 型式试验 原则上，全部型式试验应在一套完整的预付费系统装置上进行。型式试验应在有各种元件组成的有代表性结构的预付费系统装置上进行。由于元件的型式、额定值和可能的组合方式多种多样，要在所有可能结构的预付费系统装置上都做型式试验式是不实际的。任何特殊结构的性能可以用可比结构的试验数据来核实。预付费系统装置中的元件应按相应的标准做过试验。型式试验和验证项目如下：a)验证预付费系统装置绝缘水平的试验（7.1）；b)检验接地回路承受额定峰值和额定短时耐受电流能力的试验（7.2）；c)检验能满意操作的功能试验（7.3）；d)验证防护等级的试验（7.4）。7.1 绝缘试验 由于预付费系统装置的元件已按相应标准进行了型式试验，本条只适用于元件间受安装条件影响的内部连接线的绝缘耐受能力。因此，设备应进行的绝缘试验如下：a)高压开关设备和互感器间的连接线；b)高压开关设备、互感器和低压开关设备间的连接线。7.1.1 高压连接线的试验 DB13/T 21742015 5 7.1.1.1 通用条件 当高压连接线是由和经过型式试验的带接地屏蔽的接头相连的高压电缆，或是由和其他型式的端子（该端子在预付费系统装置的安装条件下，在高压开关设备和互感器高压侧均已通过型式试验）相连的高压电缆组成时，不需要进行绝缘试验。在其他场合，高压连接线应按 7.1.1.2到7.1.1.6进行绝缘试验。进行试验时，高压连接线通过高压开关设备连接到试验电源，只有串联在电源回路中的开关装置是闭合的。其他开关装置是打开的。电流互感器的二次端子应短路并接地。电压互感器的二次端子应断开。7.1.1.2 试验时的周围空气条件 应符合 GB/T 11022中 试验时周围的大气条件中的要求。7.1.1.3 试验电压的施加 施加电压时，应将主回路每极的导体依次连接到试验电源的高压端子。主回路和辅助回路的所有其他导体应该连接到系统的接地导体上，并和试验电源的接地端子相连。7.1.1.4 试验电压 按GB/T12022.4 中规定的要求进行。7.1.1.5 雷电冲击电压试验 设备的高压连接线应进行雷电冲击电压试验。试验应按GB/T 16927.1进行,用正极性和负极性的标准雷电冲击电压波1.2/50s来进行。通常应进行15次冲击耐受试验。对每一极性，应在额定耐受电压下连续进行15次雷电冲击试验。而在非自恢复绝缘上没有发生破坏性放电，则认为高压连接线通过来试验。如果证明在某一极性下试验能给出最不利的结果，则允许只对该极性进行试验。雷电冲击电压试验时，冲击电压发生器的接地端子应连接到预付费系统装置外壳的接地导体上。7.1.1.6 工频电压耐受试验 高压连接线应按 GB/T 16927.1在干状态下进行1min工频电压耐受试验。如果没有发生破坏性放电，则认为设备通过试验。7.1.2 低压连接的试验 7.1.2.1 通用条件 试验时，低压连接线通过低压开关设备连接到试验电源上，只有串联在电源回路中的开关装置是闭合的，所有其他的开关装置都打开。7.1.2.2 雷电冲击电压试验 低压连接线应进行雷电冲击电压试验。试验电源规定在GB/T 16935.1中。每一极性应施加1.2/50s冲击电压3次，最小试验间隔1min。施加电压时，应将主回路每极的导体依次连接到试验电源的高压端子。主回路和辅助回路的所有其他导体应该连接到接地导体上，并和试验电源的接地端子相连。试验中不应发生破坏性放电。DB13/T 21742015 6 7.1.2.3 爬电距离的验证 应测量相间、不同电压的回路的导体间以及带电的和外露的导电部件间的最短爬电距离。对于不同的材料组合和污秽等级。测得的爬电距离应符合GB/T16935.1中的要求。7.1.3 辅助回路的绝缘试验 按相关的标准规定。7.2 接地回路的短时和峰值耐受电流试验 按GB/T 11022规定。7.3 功能试验 应证明能在预付费系统装置上完成下列工作：a)开关设备和控制设备的操作；b)电压、电流的显示；c)电能的准确计量；d)接地线的连接；e)不同的元件之间如有连锁，其功能应予以验证。7.4 防护等级的验证 应按GB4208规定的要求，通过试验予以验证。8 出厂试验 出厂试验应在制造厂内（如果切实可行）对每一台完整的预付费系统装置进行。以保证产品与已进行过的型式试验的设备是一致的。出厂试验和验证项目包括：a)辅助回路的电压耐受试验（8.1）；b)功能试验（8.2）；c)接线正确性检查（8.3）。8.1 辅助回路的电压耐受试验 按相关标准进行。8.2 功能试验 应进行功能试验，以保证产品符合7.3中所述的要求。8.3 接线正确性检查 接线应和接线图相符。9 标志、包装、运输、贮存 9.1 标志 DB13/T 21742015 7 9.1.1 应在显著部位设置持久明晰的标识和铭牌，其内容包括：a)制造商全称及商标；b)产品型号、名称；c)制造年月日及出厂编号；d)额定值及主要参数。9.1.2 包装箱上应有不易洗刷或脱落的的涂料做如下标识：a)发货厂名和产品型号、名称；b)收货单位名称、地址、电话；c)包装箱外形尺寸及毛重；d)“防潮”、“向上”、“小心轻放”等标识；e)规定叠放层数的标记。9.1.3 产品执行的标准应明示。9.1.4 标志和标识应符合GB/T 191-2008 的规定。9.2 包装 9.2.1 产品包装时应用塑料制品做内包装，周围用防震材料垫实放于外包装箱内。9.2.2 包装箱应符合 GB/T 13384-2008的规定，按照装箱文件及材料清单、装修清单如数装箱，随同产品出厂的附件及文件、资料应装入防潮文件袋内，再放入包装箱内。9.2.3 产品的包装应能满足 GB/T 4798.2规定的运输要求。9.3 运输 符合GB/T 4798.2的规定。9.4 贮存 9.4.1 贮存产品的场所应干燥、清洁、空气流通，并能防止有害气体的侵入，严禁与有腐蚀作用的物品存放在同一场所。9.4.2 包装好的产品应保存在相对湿度不大于 85%，周围空气温度在-25+60的场所。10 产品出厂随行文件和物品 随同产品一同供应的文件应有：a)装箱清单；b)装箱文件、资料清单及文件资料；c)产品的电气原理框图及接线图；d)产品出厂合格证书；e)备品清单或按合同规定提供的备品备件、安装附件、专用工具等。_
