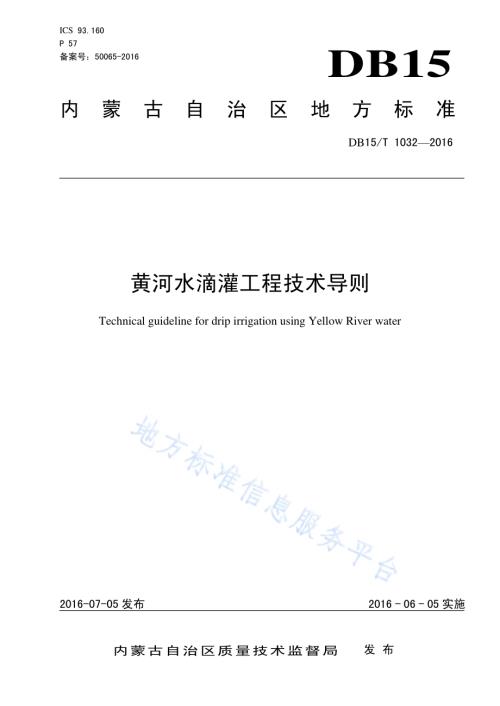

ICS 93.160 P 57 备案号：50065-2016 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1032 2016 黄河水滴 灌工程技 术导则 Technical guideline for drip irrigation using Yellow River water 2016-07-05 发布 2016-06-05 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1032 2016 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 工 程规 划.2 5 工 程设 计.5 6 工 程管 理与 监测.7 DB15/T 1032 2016 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由内 蒙古 自治 区水 利厅提 出并 归口。本标准 主要 起草 单位：内 蒙 古自 治区 水利 科学 研究 院。本标准 参加 起草 单位：水 利部牧 区水 利科 学研 究所、内蒙 古农 业大 学、巴彦 淖尔市 水务 局。本标准 主要起 草人：于 健、史吉 刚、张 瑞喜、李 玮、李 波、马 鑫、宋日权、徐 冰、屈 忠义、田德龙、刘 永河、步 丰湖。DB15/T 1032 2016 1 黄河水滴 灌工程 技术导则 1 范围 本标准 规定 了内 蒙古 引黄 灌区以 直接 引黄 河水 作为 滴灌水 源的 工程 建设 规模 与总体 布局，工 程设 计等。本标准 适用 于内 蒙古 引黄 灌区黄 河水 滴灌 工程 设计。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 5084 农田 灌溉 水质 标 准 GB 50265 泵站 设计 规范 GB 50288 灌溉 与排 水工 程设计 规范 GB 50363 节水 灌溉 工程 技术规 范 GB/T 50485-2009 微灌 工 程技术 规范 HJ/T 166 土壤 环境 监测 技术规 范 HJ 192 生 态环 境状 况评 价技术 规范 SL 236 喷 灌与 微灌 工程 技术管 理规 程 SL 238 水 资源 评价 导则 SL 246 灌 溉与 排水 工程 技术管 理规 程 SL 429 水 资源 供需 预测 分析技 术规 范。3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 调蓄水 池 storage reservoir for regulating flow 用以贮 存调 节水 量的 贮水 池。3.2 首部枢 纽 control head 微灌系 统中 集中 布置 的加 压设备、过 滤器、施 肥（药）装 置、量测 和控 制装 备的总 称。GB/T 50485-2009，定义2.1.6。DB15/T 1032 2016 2 3.3 滴灌 drip irrigation 利用专 门灌 溉设 备，灌溉 水以水 滴状 流出 浸润 作物 根区的 灌水 方法。3.4 水肥一 体化 fertigation 将灌溉 与施 肥融 为一 体的 技术。它借 助压 力管 道系 统，将可 溶性 固体 肥料 或液 体 肥料配 兑成 液体 肥，与灌溉 水一 起按 比例 定时、定量、均 匀、准确 直接 输送到 作物 根系 附近 的土 壤。3.5 灌溉制 度 irrigation regime 按作物 需水 要求 和不 同灌 水方法 制定 的灌 水次 数、每 次灌水 的灌 水时 间和 灌水 定额及 灌溉 定额 的总称。3.6 速溶式 精量 施肥 系统 precise fertilization system 通过机 械搅 拌使 肥料 在水 中快速 溶解，并 通过 注肥 泵精量 注入 滴灌 管路 的施 肥系统。3.7 泵前低 压网 式过 滤器 low pressure screen filter 过滤器 通过 浮筒 自适 应水 位，利 用滚 筒型 网式 过滤 网淹没 水头 自压 滤水，并 安装于 加压 水泵 前的 自动反冲 洗式 过滤 装置。3.8 尾部连 通式 冲洗 系统 tail communication flushing system 将轮灌 组毛 管末 端与 辅助 冲洗支 管连 接成 环网，冲 洗泥沙 的系 统。3.9 间歇性 冲洗 intermittent flushing 辅助冲 洗支 管呈 关闭 式，滴灌系 统运 行2 次4 次，打开辅 助冲 洗支 管对 滴灌 系统进 行冲 洗的 方 式。3.10 连续性 冲洗 continuous flushing 辅助冲 洗支 管呈 开放 式，滴 灌系统 运行 过程 中，采 用 一 定流速 的水 流将 对滴 灌系 统进行 冲洗 的方 式。4 工程规 划 4.1 基本资 料 DB15/T 1032 2016 3 4.1.1 应收集 项目 区自 然地 理、经济社 会、水利 工程、农 业生产 及其 它资 料。4.1.2 自然地 理资 料主 要包 含地 地理位 置、地形 地貌、水 文气象、土 壤植 被、工程 地质等。4.1.3 经济社 会资 料主 要包 含行 政区划、人 口、土 地面 积、土地 利用、农（牧）民 收入、交通 条件 等。4.1.4 水利工 程资 料主 要包 含规 划区水 利相 关规 划、水利 工程现 状分 布及 供水 情况、“三 条红 线”控制指标、规 划区 灌排 渠系 情况、灌溉 用水 量、灌溉 面积、渠系 水质 等，包括 如下内 容：a)规划区 灌排 渠系 情况 应收 集规划 区内 不小 于 10 年的 支渠以 上渠 系流 量、行停 水时间、水 质、断面、灌溉 面积、渠 系衬 砌情况、用 水效 率等；b)渠系水 质主 要包 含：泥沙 含量、粒径 分布、矿 化度、水微 生物、水 温等。4.1.5 农业生 产资 料主 要包 括工 程区种 植业 结构、作 物产 量、投 入产 出、耕作 情况 等。4.1.6 其它资 料主 要包 括电 力能 源、防 护林 网等。4.2 适宜直 接引 黄滴 灌规 划区 选择应 满足 下列 条件：a)应选择 近 10 年 支渠 以上 渠 系停水 时间 小 于 20 天的 渠 系周边；b)渠系应 衬砌，且 渠系 水利 用系数 不应 小 于0.9；c)渠系水 泥沙 峰值 含量 不应 大于 5.0 kg/m3；d)渠系停 水期 可做 为蓄 水池 或周边 有适 宜建 设蓄 水池 的条件。4.3 耕地利 用条 件分 析 4.3.1 应根据 渠系 周边 耕地、林 地、草 地、荒地 分布 与权 属、耕 地质 量、地形 条件、地质 条件 等，分析蓄水 池建 设条 件及 工程 发展规 模。4.3.2 应根据 渠系 衬砌、引 水流 量、行 停水 时间、节 制闸 位置等 结合 本标 准 4.4.1 中规定，分 析采 用渠系直 接取 水或 渠系 作为 蓄水池 条件 及工 程发 展状 况。4.3.3 应按照 水资 源供 需平 衡、工程经 济合 理的 原则 确定 直接引 黄滴 灌工 程建 设范 围，工 程布 置型 式等。4.4 其它开 发利 用条 件分 析 4.4.1 应根据 工程 建设 区电 力设 施、供 电能 力等。分 析确 定电力 设施 对工 程建 设及 生产的 保障 程度。4.4.2 应根据 工程 建设 区道 路交 通、防 护林 网等 基础 设施 分布情 况，分析 基础 设施 对工程 建设 及生 产的保障 程度。4.4.3 应根据 工程 投入 产出、运 行管理、节 水节 肥、转变 生产方 式、改善 生态 环境 等情况 分析 工程 经济、社 会、生态 效益。4.5 发展规 模的 确定 4.5.1 应根据 直接 引黄 水渠 系或 蓄水池 可利 用水 量、作物 灌溉定 额及 周边 可利 用耕 地面积 拟定 直接 引黄水滴 灌工 程发 展规 模。应参照 公式（1）：),/(a aA M W Min A（1）式中：A 直接 引黄 水滴 灌工 程 拟定规 模，单位 为公 顷（ha）；M 作物 综合 毛灌 溉定额，单 位为 立方 米/公顷(m3/ha)；Aa 周 边可 利用 耕地 面 积，单 位为 公顷（ha）。DB15/T 1032 2016 4 4.5.2 根据拟 定的 灌溉 规模 及需 水量，进行 水资 源供 需平 衡分析。供 需平 衡分 析应 按 SL 238、SL 429的规定 执行。4.5.3 水资源 供需 平衡 应满 足下 列具体 条件：a)灌溉需 水量 不应 大于 渠系 蓄水或 蓄水 池可 供水 量；b)灌溉需 水量 大于 渠系 蓄水 或蓄水 池可 供水 量时，应调 整种植 结构 或减 少发 展规 模以达 到供 需 平衡。4.5.4 应根据 水资 源供 需平 衡分 析结果，确 定工 程最 终发 展规模。4.5.5 应根据 滴灌 工程 发展 规模，提出 渠系 蓄水 或蓄 水池 水资源 配置 方案。4.6 总体布 局 4.6.1 应按渠 系蓄 水或 蓄水 池可 供水量，且 应结 合田、林、路等 对取 水工 程、首部 枢纽工 程、田间 工程、配 套工 程统 一规 划。4.6.2 应根据 灌水 器施 用年 限、原水含 水沙、渠系 行停 水 时间等，经技 术经 济比 较 选定取 水工 程形 式。主要包 括渠 系直 接取 水、蓄水池 取水 等方 式，也可 参照下 列条 件选 取。要求 如下：a)当采用 一年 用灌 水器 时，宜按下 列条 件选 取：1)水源含 沙量 不大 于 3 kg/m3，且 停水 时间 不大 于 10 天，宜 采用 渠系 直接 取水 方式；2)水源含 沙量 不大 于 3 kg/m3，且 停水 时间 大于10 天，宜采 用从 蓄水 池取 水方 式；3)水源含 沙量 大 于 3 kg/m3 不宜采 用一 年用 灌水 器，可参照 本条 款 中2）的相 关规 定 选 取。b)当采用 多年 用灌 水器，宜 按下列 条件 选取：1)水源含 沙量 不大 于 5 kg/m3，且 停水 时间 不大 于 20 天时，宜采 用沉 淀蓄 水池 取水方 式；2)水源含 水量 大 于 5 kg/m3，宜避 峰用 水。4.6.3 应根据 耕地 分布、工 程规 模等经 技术 经济 比较 选用 单首部 集中 供水、多 首部 分散供 水或 大首 部集中供 水形 式，也可 参照 下列条 件选 取。具体 如下：a)滴灌面 积集 中且 不大 于 500 亩，宜选 用单 首部 集中 供水型 式；b)滴灌面 积分 散且 不大 于 1000 亩，宜 选用 多首 部分 散 供水型 式；c)灌溉面 积集 中且 不小 于 2000 亩，宜 选用 大首 部集 中 供水型 式。4.6.4 首部枢 纽工 程主 要包 含供 水加压 泵站、过 滤设 备、施肥设 备及 量测、控 制设 备等。具体 如下：a)供水加 压泵 站应 按照 GB 50265 的规 定执 行；b)应根据 灌水 施用 年限 等选 用过滤 设备，也 可参 照下 列条件 选取：1)一年次 灌水 器，宜采 用泵 前低压 网式 过滤 器（300 目）并 结合 尾部 连通 式冲 洗系统；2)一年次 以上 灌水 器，宜 采 用沉淀 蓄水 池、介 质过 滤 器、叠片 式过 滤器（120 目）三 级组 合形式。c)应根据 灌溉 面积、管 理水 平等确 定施 肥设 备，也可 参照下 列条 件选 取：1)灌溉面 积不 大 于 500 亩，宜采用 施肥 罐等 施肥 设备；2)灌溉面 积大 于500 亩，宜 采用速 溶式 精量 施肥 系统 等精量 施肥 装置；3)施肥器 应 安 装于 过滤 器前 或在施 肥系 统进 入滴 灌系 统前加 装过 滤器。4.6.5 量测、控制 设备、田 间工 程、配 套工 程总 体布 局应 按 GB 50485 规 定执 行。4.7 典型工 程设 计 4.7.1 应根据 规划 分区 经济、社 会、水 文水 资源、土 壤、渠系条 件、蓄水 条件、种 植结构 等选 择代 表性工程 进行 典型 设计，设 计深度 宜达 到初 步设 计阶 段要求。4.7.2 典型工 程宜 为独 立灌 溉单 元，典 型设 计应 包括 水源 工程、首部 枢纽 工程、输 配水工 程、田间 工程、配 套工 程等。DB15/T 1032 2016 5 4.7.3 各类典 型工 程总 面积 不宜 小于规 划总 面积 的 3%。4.8 规划成 果 4.8.1 规划成 果应 包括 工程 规划 报告、附图、附 表等。4.8.2 工程规 划附 图应 包括 下列 内容：工程现 状图；规划平 面布 置图；主要建 筑物 平面、剖 面图；典型工 程平 面布 置图。5 工程设 计 5.1 灌溉设 计标 准与 工程 等级 5.1.1 灌溉设 计标 准与 工程 等级 应按 GB 50485、GB 50363 的规定 执行。5.1.2 泵站、引水 渠系 等取 水工 程等别、灌 排渠（沟）道 及渠系 建筑 物等 级的 划分 应按 GB 50265、GB 50288 的规 定执 行。5.2 灌溉制 度设 计 5.2.1 有滴灌 试验 资料 地区，应 按照试 验成 果确 定滴 灌项 目区作 物灌 溉制 度。5.2.2 无滴灌 试验 资料 时，参照 内 蒙古自 治区 已发 布相 关作 物灌溉 制度 或相 近地 区作 物灌溉 制度 执行。5.2.3 秋季收 割后 或翌 年春 天冻 融期后 应利 用引 黄水 进行 洗 盐灌 溉，洗盐 频率 宜 为1 年一 次或2 年一次，灌 水定 额宜 为1500 m3/ha1800 m3/ha。5.3 供用水 量平 衡分 析 5.3.1 供用水 量平 衡分 析主 要包 含供水 量渠 系蓄 水可 供水 量、蓄 水池 可供 水量 与需 水量灌 溉需 水量 的平衡分 析。5.3.2 设计灌 溉用 水量 应依 据作 物的灌 溉面 积、作物 滴灌 毛灌溉 定额 及作 物种 类进 行确定，宜 采用 定额法公 式（2）：in1 iiM A W（2）式中：W 设计 灌溉 用水 量，单位为 立方 米（m）；Ai 某类 作物 的灌 溉面 积，单 位为 公顷（ha）；Mi 某类 作物 滴灌 毛灌 溉定额，单 位为 立方 米每 公顷(m/ha)；i 作 物种 类，i=1，2，n；DB15/T 1032 2016 6 5.3.3 渠系蓄 水可 供水 量依 据渠 系停水 期总 蓄水 量与 渠系 蒸发渗 漏损 失水 量进 行确 定，宜 采用 定额 法按公式（3）计 算。损 供W W W（3）式中：W 供 渠系 停水 期可 供水 量，单 位为 立方 米（m）；W渠 系停 水期 总蓄 水量，单位为 立方 米（m）；W 损 渠系 蒸发渗 漏损 失水 量，单 位为 立方 米（m），可采 用河 套灌 区各 渠系 的 实测 渠系 水利 用系数采用 水库 调节 计算 方法 推求。5.3.4 蓄水池 可供 水量 应根 据土 地条件、灌 溉发 展面 积等，确定 蓄水 池规 模结 合渠 系不同 灌溉 保证 率下水资 源配 置方 案、灌溉 需水量 等确 定工 程可 供水 量。5.3.5 蓄水池 或渠 系蓄 水无 法满 足工程 需要 时，应采 取减 少灌溉 面积、调 整种 植结 构等措 施达 到供 需平衡。5.3.6 根据供 需平 衡分 析结 果，经技术 经济 比较 确定 不同 灌溉保 证率 下蓄 水池 及渠 系补水 方案。5.4 水源工 程设 计 5.4.1 泵站工 程应 根据 项目 区自 然条件、动 力供 应、交通、项目 位置 等，选定 站址，确定 布置 及主 要建筑物 型式。泵 站设 计应 按照 GB 50265 的规 定执 行。5.4.2 蓄水池 引水 渠系 工程 应根 据地形 地貌、沿 线工 程地 质条件 等确 定工 程布 置、断面型 式等，应 进行防渗 衬砌 处理，工 程设 计应 按 GB 50288 规 定执 行。5.4.3 应结合 渠系 或蓄 水池 断面 形式、地质 条件 等确 定清 淤形式，设 计相 应操 作平 台与清 淤通 道。5.5 首部枢 纽工 程设 计 5.5.1 应根据 水源、水 质状 况、灌水器 抗堵 塞能 力及 资金 条件比 选确 定。a)当采用 多年用 灌水器 时，宜采用 砂介质 过滤器+碟片 过滤器 组合过 滤形式，并 依据工 程投资 与管理水 平，确定 是否 采用 自动反 冲洗 装置；b)当采用 一年 用灌 水器 时，宜采用 泵前 低压 网式 过滤 器一级 过滤 装置。5.5.2 应根据 项目 区面 积、肥料 类型、灌溉 制度 等进 行施 肥设备 选型，宜 采用 速溶 式精量 施肥 系统。5.5.3 滴灌工 程首 部应 设置 必要 的量测、补 排气、排 水、减压及 控制 等设 备。5.5.4 管理用 房应 设在 管辖 范围 内位置 适中、通 讯可 靠、交通便 利的 地点。5.5.5 灌溉用 水水 质应 满 足 GB 5084 的 相关 规定，如 不能 满足应 进行 水质 处理 达标 后方可 进行 滴灌。5.6 田间及 配套 工程 设计 5.6.1 采用多 年用 灌水 器滴 灌系 统时，应 按GB 50485 的 规 定执行。5.6.2 采用一 年用 灌水 器滴 灌系 统时，系统 应设 计采 用尾 部连通 式冲 洗系 统，应根 据水源 含砂 量因 素确定采 用间 歇性 冲洗 或连 续性冲 洗方 式。5.6.3 水源含 砂量 不大 于3 kg/m3时，宜采 用间 歇性 冲洗 方 式，轮 灌组 完 成2 次 灌水 后冲 洗 1 次，冲洗时间 宜采 用 2.5 min 3.0 min，冲 洗压 力应 控制 在0.1 Mpa 0.12 Mpa。5.6.4 水源含 砂量 介 于3 kg/m35 kg/m3时，宜 采用 连续 性 冲洗方 式，冲洗 流速 宜采 用 0.05 m/s 0.1 m/s，冲洗 压力 应控 制在0.1 Mpa 0.12 Mpa。5.6.5 电力、道路、林 带等 配套 工程设 施，应与 主体 工程 同步设 计。5.6.6 应因地 制宜 设置 引水 渠系、引水 闸、节制 闸、排水 闸进行 水量、水 质调 节。DB15/T 1032 2016 7 5.7 设计成 果 5.7.1 设计成 果应 包括 工程 设计 报告、概算 书、附图、附 表等。5.7.2 设计附 图应 包括 下列 内容：工程总 平面 布置 图；主要建 筑物 工程 布置 图；主要建 筑物 结构 设计 图；渠（管）道 纵、横断 面图；排水沟（管）纵、横 断面 图；典型区 设计 平面 布置 图；滴灌工 程设 计图。5.7.3 设计附 表应 包括 下列 内容：工程量 和材 料量 汇总 表；田间典 型区 工程 量分 析计 算表；田间工 程量 汇总 表。6 工程管 理与 监测 6.1 工程运 行管 理 6.1.1 大、中 型滴 灌工 程宜 建立 相应的 管理 机构。小 型分 散工程，应 在明 晰工 程产 权、明 确管 护主 体的基础 上，因地 制宜 确定 管理方 式。管理 主体 宜在 水行政 主管 部门 的指 导下，制定 管理 办法，建 立 各 项规章制 度。6.1.2 滴灌工 程应 积极 推行 有用 水户参 与的 民主 管理 体制，管理 人员 应进 行必 要的 技术培 训。专管 机构管理 人员 应经 岗位 技术 培训，持证 上岗。6.1.3 一年用 灌水 器且 采用 尾部 连通式 冲洗 系统 时，冲洗 时间与 冲洗 压力 应严 格按 照本标 准 中 5.6.3与 5.6.4 的 规定 执行。6.1.4 工程运 行管 理除 应符 合本 标准外，还 应按 现行 的 SL 236、SL 246 的规 定执 行。6.2 溉用水 管理 6.2.1 应根据 工程 可供 水量、作 物需水、补 配水 方案 等情 况编制 用水 计划，结 合气 象条件 进行 动态 管理。6.2.2 灌溉用 水应 进行 计量，科 学选用 计量 设施、设 备。6.2.3 应核算 供水 成本，完 善直 接引黄 水滴 灌水 价形 成机 制。6.2.4 应组建 农（牧）民用 水管 理合作 组织，推 进节 约用 水、科 学用 水。6.3 黄河水 滴灌 监测 6.3.1 应定期 对滴 灌区 黄河 水泥 沙含量 进行 动态 监测。6.3.2 应定期 对滴 灌区 土壤、周 边生态 环境 进行 监测。土 壤环境 监测 应 按HJ/T 166 规定执 行。生态 环境监测 应 按HJ 192 规定 执 行。_
