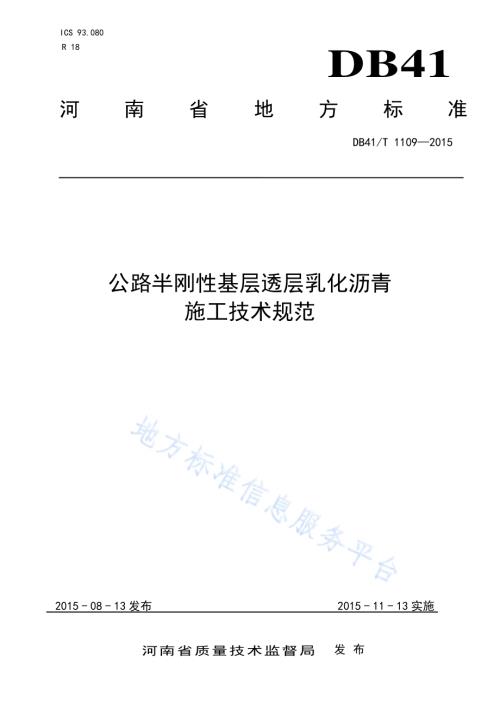

ICS 93.080 R 18 DB41 河南省地方标准 DB41/T 11092015 公路半刚 性基层透 层乳化沥 青 施工技术 规范 2015-08-13 发布 2015-11-13 实施 河南省质量技术监督局 发布 DB41/T 11092015 I 前 言 本标准 按照 GB/T 1.1-2009 给出 的规 则起 草。本标准 由河 南省 交通 运输 厅提出 并归 口。本标准 起草 单位：河南 嵩 阳高速 公路 有限 公司、河 南瑞航 公路 工程 有限 公司、郑州兴 和路 业技 术有限公司、哈尔滨 工业 大学、河南 省交 院工 程检 测加 固有限 公司。本标准 主要 起草 人：周洪 文、虎 增福、单 丽岩、董 德全、史鹏 飞、黄慧 光、刘胜龙。本标准 参加 起草 人：王笑 风、张志勇、徐 慧宁、刘 嵩、孙旭峰、张 晓磊、邵晓广、姜利 兵、王鹏、王雅青、孔 贺伟。DB41/T 11092015 1 公 路半刚 性基层透 层乳化 沥青施工 技术规 范.1 范围 本标准 规定 了公路半 刚性 基层透 层 乳 化沥 青施 工的 术语和 定义、一 般规 定、试验路 段、施工 准备、施工、早期 养护、质 量管 理与检 查验 收。本标准 适用 于公路半 刚性 基层透 层 乳化沥 青的 施工。.2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 17671-1999 水泥胶 砂强度 检验 方法（ISO 法）JTG E20-2011 公路 工程 沥青及 沥青 混合 料试 验规 程 JTG F40-2004 公路 沥青 路面施 工技 术规 范.3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 半刚性 基层 用无机 结合 料稳 定土 铺筑 的能 结成 板体，并 具有 一定抗 弯 强度 的基层。3.2 透层乳 化沥 青 石油沥 青与 水在 乳化 剂、渗透剂 和稳 定剂 等的 作用 下，经 乳化 加工 制得 的均 匀又具 有渗 透性 的 慢 裂乳化沥 青。.4 一般规 定 4.1 半刚 性基 层 透层 乳化沥青应 由具 有相 应施 工资 质的单 位施 工。4.2 施工 单位 应在 施工 前 建立健 全质 量、环保、安 全管理 体系；对 施工 人员 进行岗 前培 训，并进 行 技术、安 全等 交底。4.3 半刚 性基 层 透层 乳化沥青施 工前 应首 先做 试验 路段（或首 件工 程）。4.4 大风 或雨 天环 境下，不应洒 布透 层乳 化沥 青。气温低 于 10 时，不宜 洒布透层 乳化 沥青。.5 试验路 段 5.1 开工 条件 5.1.1 试验 路 段施工 前，施工单 位应完成 试验 路段 所需资 料的 编制、透 层 乳化沥青 的外 委送 检 及其他原材料 的自检 等工作；监理工程 师 应完成 独立 抽检、试验 路段施工 技术 方案 批复 等工作。5.1.2 试验路 段（或首 件工程）段长 度应 不小 于 200m。DB41/T 11092015 2 5.2 需要 确定 的内 容 5.2.1 确定 半刚性 基层 合适的洒 布时 间。5.2.2 确定洒 布量、洒布量的预 定值、洒布车 行驶 速度、喷油 嘴离地高 度、起步及 终止 时纵 横向 洒布幅间搭 接工 艺。5.2.3 确 定施 工组 织及 管 理体系、质 保体 系、人员、机械 设备、检 测设 备、通讯及 指挥 方式 等。5.2.4 确定合适的透层乳 化沥青残留物含量，残留物含量不应低于 40%。采 用高浓度透层乳化沥青产品施 工前 可以 进行 稀释。5.3 洒布 量的 确定 5.3.1 透 层乳 化沥 青的 用量通过 试 洒确定，并 符合JTG F402004 的要 求。5.3.2 在试验 路段 的基 层上划 出 1m1m 的方 框若 干 块，清 扫并 洒水 湿润，根 据基层干湿 情况，调 制不同稀 释比 例的 稀释 液（残留物 含量 不小 于 40%），然后 用喷 壶将 稀释 液均 匀洒布 在方 块内，洒 布量按0.7 kg/m21.5kg/m25.3.3 在试验 路段 上采 用沥青洒 布车 施工，可用铝 合金托 盘置 于基 层上 接受 透层乳 化沥 青，用电 子 天平称量，根 据托 盘的 面积 反算出 每平 方的 洒布 量，并与洒 布车 的设 定数 值比 较，确 定出 合适 的洒 布车洒布量 与设 定数 值。计算。5.4 透层 洒布 时间 透层乳 化沥 青施 工的 最佳 时间应 为半 刚性 基层 碾压 成型后 表面 稍变 干燥，但 尚未硬 化时。5.5 透层 乳化 沥青 渗透效果 的检 测 在透层 乳化 沥青 充分 渗透 完全破 乳后（一 般24 h 后），对透 层试 验路 段采 取人工挖 验 或 钻芯 取样的方法 进行 检测，透 层乳 化沥青 渗透 深度 应不 小于5mm。5.6 施工 总结 5.6.1 试验路 段 应 记录 施 工时的 环境 温度、湿 度、风速、破乳 时间、稀 释比 例、渗 透效 果等。5.6.2 试验路 段结 束后 应通过现 场目 测和 相应 技术 指标的 检测，并符合 JTG F402004 的 相关 要求 后，施工单 位应 提交 施工 总结。经监理工 程师 审查 批准，即可 作为 申请 正式 开工 的依据。.6 施工准 备 6.1 基层 要求 洒布 透层 乳化 沥青 的基 层应经 检验 合格。6.2 原材 料 6.2.1 透层乳 化沥 青按 表 1 检验。施工 单位 每车 自检一次，并留样 备查；监理工程师 每 5 车抽 检一 次。表1 公路 半刚 性基 层透 层用乳 化沥 青技 术要 求 试验项目 单位 阳离子透层乳化沥青（TC）阴离子透层乳化沥青（TA）试验方法 破乳速度-慢裂 慢裂 JTG E20-2011 T0658 DB41/T 11092015 3 表 1（续）试验项目 单位 阳离子透层乳化沥青（TC）阴离子透层乳化沥青（TA）试验方法 粒子电荷-阳离子()阴离子(-)JTG E20-2011 T0653 筛上残留物（1.18mm 筛）,不大于%0.1 0.1 JTG E20-2011 T0652 恩格拉粘度E-25 1 6 1 6 JTG E20-2011 T0622 道路标准粘度C25.3 s 8 20 8 20 JTG E20-2011 T0621 蒸发残 留物 残留分含量,不小于%40 40 JTG E20-2011 T0651 溶解度,不小于%97.5 97.5 JTG E20-2011 T0607 针入度（25）0.1mm 80300 80300 JTG E20-2011 T0604 与粗集料的粘性,裹附面积,不小于-2/3 2/3 JTG E20-2011 T0654 渗透速度 不小 于 cm/min 0.2 0.2 附录 A 储存稳定性 1d，不大于%1 1 JTG E20-2011 T0655 5d，不大于 6.2.2 粘度 可选 用恩 格拉 粘度计 或沥 青标 准粘 度计 之一测 定。6.2.3 当乳 化沥 青需 要在 低温冰 冻条 件下 贮存 或使 用时，应 按 JTG E20-2011 T0656 进行-5 低 温贮 存稳定性 试验，不 应有 粗颗 粒、结 块。6.2.4 如果 将高 浓度 乳化 沥青产 品运 到现 场稀 释后 使用时，应 检测 稀释 后的 透层用乳 化沥 青 的蒸发 残留物的各 项指 标。6.3 施工机 械 6.3.1 透层乳 化沥 青施 工机械 的基 本配 置见 表 2。表2 透层 乳化 沥青 施工 设备的基 本配 置 设备名称 规格 数量 技术参数 沥青洒布车 智能型,洒布宽度 3m6m 1 台 沥青洒布量：0.2 kg/m23 kg/m2；洒布精度：1%洒水车 4t 6t 1 辆 路面清扫机 12 台 其它设备 清扫工具、保通标志等 若干 6.3.2 施工 前应 对沥 青洒 布车等 相关 机械 设备 进行 检查、调试。6.4 基层表 面的 准备 6.4.1 施工 前应 对基 层表 面进行 清理。监理工 程师 对清理 后的 工作 面进 行检 查验收，未经批 准不得洒布透层乳 化沥 青。6.4.2 清扫 后的 基层 应封 闭交通，禁 止行 人及 车辆 通行。6.4.3 洒布 区附 近的 结构 物应加 以保 护，在洒布 透 层乳化 沥青 前，应作 适当 的覆盖。DB41/T 11092015 4.7 施工 7.1 施 工单 位应在 洒布 工 作开始 前通知 监理 工程师。洒布 量、温 度条 件及洒 布面积 均应在 洒布 前获 得监理工 程师 确认。7.2 施工前，应保证 基层 表面湿 润，必要 时可 适当 洒水，洒水 量达 到表 面湿 润即可，不 得有 积水。7.3 按照 试 验路 段确 定的 洒布量 进行 试洒 校调。7.4 洒布车 的 洒布 宽度 不宜超 过 4.5m，洒 布过 程中 洒布车 应匀 速行 驶，严禁 紧急刹 车或 调头。7.5 洒布 时应沿 路基 纵向 均匀洒布，洒布 应由 高到 低，不 重叠、不 露白。7.6 洒布时，宜 以构 造物 分段或 以基 层施 工段 落为 一洒布 段进 行洒 布。7.7 局部漏 洒或 洒布 车 难以 到达 的边 角部 位，可采 用人工 洒布；局 部洒 布过 量时，应进 行人 工处 理。.8 早期养 护 8.1 施 工后 的路 段，应封 闭交通 养生，任 何车 辆均 不得在 完成 的路 面上 通行。8.2 局 部需 要提 前开 放交 通的段 落，应适 量撒 铺吸 附材料 进行 覆盖。8.3 在 铺筑 沥青 面层 前，如出现 透层 乳化 沥青 局部 剥落，应进 行修 补。8.4 透层乳 化沥 青施 工完 成 24h 后，可铺 筑下 封层 或面层。.9 质量 管理 与检 查验 收 9.1 透层施 工 前 的材料与 设备 检查 9.1.1 检查 透层 乳化 沥青 材料的 来源 和质 量。供货单位应 提交 有相 应资 质的 检验机 构出 具的 试验 报告。9.1.2 对洒 布车 及配 套设 备等进 行检 查，对洒 布量 等进行 标定，并 得到 监理 工程师 确认。9.2 施工过 程的 质量 控制 9.2.1 每次 作业 前，应对 沥青洒 布车 洒布 量设 置数 据进行 检查。施 工时，应 记录每 车透 层乳 化沥 青装载量与 实际 的洒 布面 积，计算透 层乳 化沥 青洒 布量。每天 进行 总量 检验。9.2.2 每50000m29.2.3 透层 乳化 沥青 的洒 布量以9.2.1为准，9.2.2 为校核。左右，应 统计一 次透 层乳 化沥 青的 实际用 量，计算 单位 面积 的洒布 量。9.3 中间交 工 的 质量 检查 与验收 9.3.1 渗透 深度 检测 洒布24 h 后进 行渗 透性 检验，每 3000m29.3.2 外观 检查 检测一 点。采用挖 掘或 钻芯 取样 的方法 进行 检测，渗透深度不小 于 5mm。透层乳 化沥青 施工 结束，应全面 检查洒 布面，外观 均匀一 致，与 基层 表面牢 固粘结，无露 白、无积油。DB41/T 11092015 5 A A 附 录 A（规范 性附 录）透层乳 化沥 青渗 透效 果试 验方法 A.1 适用范 围 本方 法适 用于 测定 透层乳 化沥 青产 品的 渗透 效果。A.2 仪器和 材料 A.2.1 透层乳 化沥 青渗 透效 果测 试仪主 要技 术参 数：量筒容 量：50mL。滤网孔 径：0.1mm。标准砂 规格：选用 GB/T17671-1999 中标准砂，粒 径 0.15mm 0.30mm。规格尺寸：280mm130mm290mm。A.2.2 透层乳 化沥 青样 品：当透层乳化 沥青 样品 的残 留物 含量大 于40%时，在渗 透试 验前，均需将 透层乳化沥 青样 品加 水稀 释，使其中 的残 留物 含量 统一 调整稀 释为40%沥青 含量 的 透层乳 化沥 青样 品。A.2.3 电子天 平：感量 不大 于0.1g。A.2.4 盛余砂 的小 坩埚：容 量100 mL。A.2.5 盛乳化 沥青 的小 烧杯 或小 坩埚：容量25 mL。A.2.6 0.15mm 0.30mm 的标 准砂：质量 约500g。A.2.7 秒表：分度0.1s。A.2.8 玻璃三 角漏 斗：60mm110mm。A.3 方法与 步骤 A.3.1 使用标 准筛 对量 砂进 行筛 分，取粒 径0.15mm 0.30mm的量 砂，质量大 于5kg，收 集起来 放入 干净的容器 中，存放 在干 燥环 境中备 用。A.3.2 测量0.15mm 0.30mm 标准 砂的松 装系 数(cm3A.3.3 称取盛 余砂 的小 坩埚 的自 重，并 记录。/g)，k。A.3.4 保持匀 速向 量筒 中加 入65g量砂。A.3.5 称取定 量乳化 沥青7g，通 过漏斗 将称量 好的 乳化沥 青匀速 加入至 量筒 内，从 乳化沥 青接触 量 筒内量砂 表面 时开 始计 时。A.3.6 当渗透 时间 达到10min时，立刻将 量筒 下部 松散 的砂 放入到 盛余 砂的 小坩 埚内，称取 质量maA.4 计算，根据质量 计算 出量 筒下 部砂 的体积，尽 而计 算出 乳化 沥青实 际渗 入到 上部 量砂 的体积。乳液渗 透速 度按 下式 计算，准确 至三 位小 数。DB41/T 11092015 6(65)10aakmSA=式中：Sa m乳液渗 透速 度，单位为 厘米 每分 钟(cm/min)。a k0.15mm 0.30mm 标 准砂的 松装 系数，单 位为 每克立 方厘 米(cm量筒下 部砂 的质 量，单 位为 克(g)。3 A50mL量筒筒 身内 表面积，单位 为立 方厘 米(cm/g)。2A.5 报告)。A.5.1 一组测 定3 个数 据，其测 定 值中某 个数 据与 平均 值之 差大于 标准 差的1.15 倍时，该测 定值 应予 舍弃，该次测 定试 验结 果作 废，则需 增加 试验 次数 以减 少 试验误 差，最后 以测 定值 的 平均值 作为 试验 结果。A.5.2 试验结 果均 应注 明乳 化沥 青质量、标 准砂 松装 系数、量筒 内径。_
