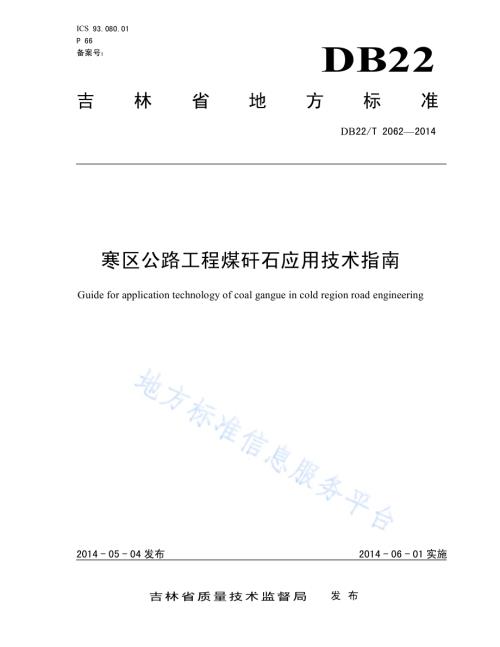

ICS 93.080.01 P 66 备案号：DB22 吉林省 地方标准 DB22/T 2062 2014 寒区公路工程煤矸石应用技术指南 Guide for application technology of coal gangue in cold region road engineering 2014-05-04发布 2014-06-01实施 吉林省质量技术监督局 发布 DB22/T 2062 2014 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 煤矸石材料路用分级.3 5 煤矸石路基设计与施工.4 6 煤矸石基层设计与施工.9 附 录 A（规范性附录）煤矸石材料活性试验方法.17 附 录 B（规范性附录）煤矸石材料热值试验方法.22 附 录 C（规范性附录）煤矸石材料导热系数试验方法.27 DB22/T 2062 2014 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由吉林省交通运输标准化技术委员会提出并归口。本标准起草单位：吉林省交通科学研究所、长安大学。本标准主要起草人：时成林、沙爱民、陈东 丰、韩继国、谭永波、董书奎、邢进、叶静辉、赵士辉、韩彤。DB22/T 2062 2014 1 寒区公路工程煤矸石应用技术指南 1 范围 本标准规定 了 煤矸石路基和路 面 基层的术语和定义、煤矸石材料路用分级、煤矸石路基设计与施工、煤矸石基层设计与施工 等。本标准 适 用 于寒冷地区采 用煤矸石 新建或改建 的 各等 级 公 路的路基和路 面 基层的设计和施工，其他 地区公 路工 程可参考使 用。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅 所 注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB/T 213-2008 煤的 发 热 量测 定方法 JTG D 30-2004 公 路路基设计规范 JTG E 40-2007 公 路 土 工试验规 程 JTG E 42-2005 公 路工 程集 料试验规 程 JTG F 10-2006 公 路路基施工技术规范 JTG F 80/1-2004 公 路工 程质量检 验 评 定标准 第一册 土建 工 程 JTG E 51-2009 公 路工 程无机结合 料 稳 定材料试验规 程 JTJ 034-2000 公 路路 面 基层施工技术规范 3 术语和定义 下列 术语和定义 适于 本文件。3.1 煤矸石 coal gangue 煤层 形 成 过程中 与煤 伴生或共生 的 一种含 煤 量较低 的 岩 石，是 煤 炭生产 的 副产品，是采 煤 过程中 分离 出 来 的 含 煤 矿 石，分 已 燃 煤矸石和 未燃 煤矸石。3.2 煤矸石路堤 coal gangue embankment 利 用煤矸石 修 筑 的路 堤。按煤矸石所 在部 位分 为：全 煤矸石路 堤、包 边 土 煤矸石路 堤、土 与煤矸石 分层 填筑 路 堤。3.3 填石路堤 rock-fill embankment DB22/T 2062 2014 2 用 粒径 大 于 40 mm、含量 超 过 70%的石料 填筑 的路 堤。部 分煤矸石 粒径 较 大，属 于 填 石路 堤 的范 畴，填筑 时 宜满足填 石路 堤 的 相关 要 求。3.4 土石路堤 earth-rock embankment 石料 含量 占总 质量 30%70%的 土 石 混 合 材料 修 筑 的路 堤。部 分煤矸石路 堤属 于土 石路 堤，填筑 时 宜 满足 土 石路 堤 的 相关 要 求。3.5 煤矸石基层 coal gangue base 采 用 无机结合 料与煤矸石材料按照 一 定 比例拌 和 均匀，经压实 和 养 生 后，7 d龄 期 抗压强度满足 规范要 求 的材料。煤矸石基层 包括 水泥 稳 定煤矸石和石 灰粉 煤 灰 稳 定煤矸石 两 种。3.6 水泥稳定煤矸石基层 cement stabilized coal gangue base 在 煤矸石 中 掺入 一 定 比例 的 水泥 和 水（通 常为 最 佳 含 水率），经拌 和、摊铺、压实 和 养 生，做 路 面 基层。3.7 石灰粉煤灰稳定煤矸石基层 lime and fly ash stabilized coal gangue base 在 煤矸石 中 掺入 一 定 比例 的石 灰、粉 煤 灰 和 水（通 常为 最 佳 含 水率），经拌 和、摊铺、压实 和 养 生，做 路 面 基层。3.8 煤矸石塑性指数 coal gangue plastic index 煤矸石 中 细粒 土（0.5 mm）的 液限 和 塑限 的 差 值。塑 性 指 数 是 路用煤矸石分级的 首 要 指 标。3.9 CBR（加州承载比）California bearing ratio 表征 路基 土、粒 料、稳 定 土 强度 的 一种 指 标，即 标准试件 在贯入 量 为 2.5 mm时所施 加 的试验 荷载 与标准 碎 石材料 在相同贯入 量 时所施 加 的 荷载之比 值，以百 分 率表示。在 试验时，煤矸石材料的 CBR最 大粒径 应 控制在 40 mm，CBR值 是 路基用煤矸石分级的主要 指 标。3.10 煤矸石压碎值 coal gangue crushed value 表征 煤矸石材料 抵抗压碎 的 能力，以压碎 试验 后小 于 规定 粒径 的煤矸石 质量 百 分 率表示。压碎 值 是基层用煤矸石分级的主要 指 标。3.11 DB22/T 2062 2014 3 煤矸石活性 coal gangue activity 参 照 水泥胶砂强度 试验，用 普 通 硅酸盐水泥 与 固 定 水灰比、固 定级 配 的煤矸石材料 拌 和成 型 试件，在 标准 养护 3 d后 的 抗压强度作为 煤矸石活性。3.12 导热系数 thermal conductivity 在 稳 定 传 热 条 件 下，当 1 m厚 的材料 两侧表 面 的 温 差为 1 时，在 1 h内，通 过 1 m2面 积 传 递 的热 量。3.13 煤矸石热值 coal gangue calorific value 1g煤矸石 完 全燃 烧释放 出的热 量。3.14 烧失量 loss on ignition 将 在 105 110 温 度 下 烘干 的材料，在 1000 1100 灼烧 后 失去 的 重 量 百 分 比。4 煤矸石材料路用分级 4.1 煤矸石材料路用分级 指 标 及 性 能 要 求 应 符 合下列 规定：a)采 用 塑 性 指 数 作为 路用煤矸石分级的 第一 指 标，路用煤矸石要 求塑 性 指 数 小 于 10；b)煤矸石路基 采 用 94%压实度 时的 CBR作为 分级的 第 二 指 标，并用 CBR值 为 45%作为 划 分 一、二级煤矸石的 界 限 标准；c)煤矸石路 面 基层 采 用 压碎 值 作为 分级的 第 二 指 标。由 于 煤矸石 细 料 含有较 多 的活性成分，对于 压碎 值 介 于 30%42%之 间 的煤矸石材料，采 用煤矸石活性 作为 分级的 第 三 指 标，煤矸石活性 按照附录 A中 规定的试验方法 确 定；d)煤矸石材料的 烧失 量应 小 于 12%；e)未燃 煤矸石的热值 小 于 500 cal/g时，可 填筑全 煤矸石路 堤；热值 为 500 cal/g 1000 cal/g时，应 选择 土 与煤矸石分层 填筑 路 堤；热值大 于 1000 cal/g时，不应使 用。煤矸石热值按照附录 B中 规定的试验方法 确 定。4.2 煤矸石材料路用分级标准 应 符 合 表 1的要 求。表 1 煤矸石材料路用分级标准 结 构 层 指 标 一 级 二 级 试验方法 塑 性 指 数 Ip%10 JTG E 40-2007 T0118 路基 CBR%45 45 JTG E 40-2007 T0134 基层 塑 性 指 数 Ip%10 JTG E 40-2007 T0118 DB22/T 2062 2014 4 表 1 煤矸石材料路用分级标准（续）结 构 层 指 标 一 级 二 级 试验方法 压碎 值%30 30 35 35 42 JTG E 42-2005 T0316 基层 活性 MPa 11.5 11.5 8.5 附录 A 注 1：一 级煤矸石 可 以 应 用 于 高速 公 路、一 级 公 路 以 及 其他等 级的 公 路，二 级煤矸石 只 能 应 用 于 二 级 及二 级 以 下公 路。用 于 基层时 应结合 煤矸石单 质 材料 特 性并通 过 试验 确 定煤矸石的 合 理 稳 定 形 式，满足强度 和 耐久 性要 求 后 方 可应 用。注 2：本分级标准 适 用 于 塑 性 指 数 小 于 10的煤矸石；对于 塑 性 指 数大 于等于 10的煤矸石，应 根据 其 特 性 采 取特殊处 理措 施 后 应 用。5 煤矸石路基设计与施工 5.1 一般规定 5.1.1 在 煤矸石路基设计 之 前，应 做 好 全 面 调查 研究，充 分 收 集公 路 沿线 地质、水 文、地形、地 貌、气象、地 震 等 设计 资 料。应对 煤 矿 的 岩 性、煤 质、开 采 方 式、储 量、采 出时 间 等进 行调查，明确 煤矸石 的基本 特 性。5.1.2 对 煤矸石 山周 边 环境 进 行调查，包括 水 环境、大 气环境，要 注 意避免 其 在 公 路工 程建 设 中产生污染。5.1.3 已 燃 煤矸石 根据 分级 指 标的 不 同，可 以 用 于 相 应等 级 公 路路基的 修 筑；未燃 煤矸石 应 根据 煤矸石性 质 以 及具体 应 用 情况确 定 合适 的路基 断 面 型 式。5.1.4 应考 虑 路基 干湿状况 对 煤矸石路基 强度 和 稳 定性的 影响。5.1.5 路基 开 工前 必 须 建 立健 全 质量、环保、安 全 管理体 系和 质量检测 体 系，并 对各 类 施工人员 进 行 岗 位 培训 和技术、安 全 交 底。5.1.6 煤矸石 在 装卸及 运输 过程中应 避免扬尘 对 空 气环境 造 成 污染。5.2 煤矸石路基设计 5.2.1 一般要求 5.2.1.1 用煤矸石 修 筑 公 路路基，应采 取 相 应 的技术 措 施，做 好 路基 断 面 设计、结 构 设计和 排 水 设计，保 证 煤矸石路基 具 有 足 够 的 强度 和 稳 定性，并 具 有可 铺筑 路 面 的 坚 实 路 床。5.2.1.2 煤矸石路基设计 应 从 地 基 表 层 处理、路基 填 高 与 坡 率、断 面 型 式、包 边 土 设 置、煤矸石 颗 粒 组 成与分层 填筑厚度、路基 压实 质量 标准、抗 冻 性 能、防 护 工 程、排 水 系 统、绿 化 等 方 面进 行 综 合 设计，以满足 路基的 各 项 要 求。5.2.1.3 煤矸石路基设计 还 应 符 合 JTG D30 2004的 相关 规定。5.2.2 地基表层处理 5.2.2.1 稳 定 斜坡上 地 基 表 层的 处理，应 符 合下列 要 求：a)地面 横坡缓 于 1:5时，在 清除 地 表 草 皮、腐殖 土 后，可 直接 在 天然 地面 上 填筑 煤矸石路 堤；DB22/T 2062 2014 5 b)地面 横坡 为 1:5 1:2.5时，原 地面应 挖台阶，台阶宽 度 不应 小 于 2 m。当 基 岩面 上 的 覆盖 层 较 薄 时，宜 先清除覆盖 层 再挖台阶；当 覆盖 层 较 厚 且 稳 定时，可 予 保 留。5.2.2.2 地面 横坡陡 于 1：2.5地 段 的 陡坡 路 堤，必 须 检 算 路 堤 整 体沿 基 底及 基 底 软弱 层 滑动 的 稳 定性，抗 滑 稳 定系数 不 得 小 于 1.3，否 则 应采 取 改 善 基 底 条 件 或 设 置支挡 结 构 物 等 防滑 措 施。5.2.2.3 应 将 基 底 表 层 碾 压 密 实。在 一 般 土质地 段，高速 公 路、一 级 公 路和 二 级 公 路基 底 的 压实度（重 型）不应 小 于 90%；三、四 级 公 路 不应 小 于 85%。路基 填 土 高 度小 于 路 面 和路 床 总厚度 时，应 将 地 基 表层 土进 行 超 挖 并分层 回 填压实，其 处理 深 度 不应 小 于 重 型 汽车 荷载作 用的工 作 区 深 度。5.2.2.4 在 稻田、湖塘 等地 段，应 视 具体情况 采 取 排 水、清淤、晾晒、换 填、加 筋、外 掺 无机结合 料 等 处理措 施。当为 软 土地 基时，处理措 施 应 满足 现 行 规范的 相关 规定。5.2.3 填高与坡 率 煤矸石路基 填筑 高 度 不 宜 大 于 20 m，大 于 8 m时 边 坡 型 式 宜 采 用 阶梯 形。当 路基 高 度小 于 8 m时 边 坡坡 率 不 宜 陡 于 1:1.5；当边 坡 为 阶梯 形 时，下 部 路基 边 坡坡 率 不 宜 陡 于 1:1.75。5.2.4 断面型式 煤矸石路基的 断 面 型 式 设计 应考 虑 煤矸石的性 质。已 燃 煤矸石和 一 级 未燃 煤矸石 宜 采 用 全 煤矸石路 基，根据具体 应 用 情况 合 理 采 用 包 边 土，二 级 未燃 煤矸石 宜 采 用 土 和煤矸石分层 填筑 路基。5.2.5 包边 土设 置 5.2.5.1 煤矸石路基 包 边 土 的设 置 宜 按照 表 2中 的规定 执 行。表 2 煤矸石路基 包边 土设计 煤矸石热值 cal/g 0 300 300 500 500 1000 0 3 3 5 路基 填 高 m 5 注：“”表示 可 以 不 设 置 包 边 土；“”表示粒径 大 于 100 mm的煤矸石 含量 超 过 30%时设 置 包 边 土；“”表示必 须 设 置 包 边 土。5.2.5.2 包 边 土 的 宽 度 刷坡 后，高 等 级 公 路 宜 采 用 3 m 3.5 m，二 级 及二 级 以 下公 路 宜 采 用 0.5 m1.5 m。5.2.5.3 包 边 土 宜 采 用 塑 性 指 数 不 小 于 12的 黏 性 土。5.2.5.4 包 边 土应 与煤矸石 填筑同 步 进 行，包 边 土 护 坡 铺筑 宽 度 应 保 证削坡 后 的 净宽 满足 设计要 求，做 好 包 边 土 护 坡 的 排 水 盲沟，底 层 盲沟 标 高 应 避免 地 表水 倒灌。5.2.5.5 煤矸石路基 底 层设 置粘 土 封 层，减 少对地下 水 及环境 的 影响。5.2.6 煤矸石 颗粒组成 与分层填 筑厚度 5.2.6.1 煤矸石 应 具 有 良 好 的 颗 粒 组 成，天然 级 配 的煤矸石 经 碾 压后能 达到良 好 的 压实 效果。不 同强度 的煤矸石材料，应 按照 压碎 值的大 小 分 别 采 用 不 同 的 最 大 粒径 和分层 填筑厚度。煤矸石路基 最 大 粒径 和分层 填筑厚度 应 符 合 表 3的要 求。DB22/T 2062 2014 6 表 3 煤矸石路基 最大粒径 和分层填 筑厚度 要求 压碎 值 35%压碎 值 35%分 区 路 面 底 面 以 下 深 度 m 分层 厚度 mm 最 大 粒径 mm 分层 厚度 mm 最 大 粒径 mm 路 床 0 0.8 300 100 300 100 上 路 堤 0.8 1.5 400 2/3层 厚 300 层 厚 下 路 堤 1.5 500 2/3层 厚 400 层 厚 5.2.6.2 在 煤矸石 表 面 填筑 土等其他 材料时，煤矸石 填 料 顶 面应无 明 显孔隙、空 洞。在 其他 填 料 填筑 前，煤矸石路 床 最 后 一 层的 铺筑 层 厚 应不 大 于 300 mm，粒径 应 小 于 100 mm。5.2.7 路基压实质量标准 煤矸石路基的 压实 质量 控制 标准 应 符 合 表 4和 表 5的要 求。煤矸石路 床 的 压实 质量 控制 标准 采 用 压实 度作为指 标，煤矸石路 堤 的 压实 质量 控制 标准 采 用 孔隙 率 或 单层 压实 沉降 差作为指 标，孔隙 率 的 检测应采 用 水 袋 法 进 行。表 4 煤矸石路 床 压实质量 控制 标准 压实度%路 面 底 面 以 下 深 度 m 高速 公 路、一 级 公 路 二 级 公 路 三、四 级 公 路 0 0.3 96 95 94 路 床 0.3 0.8 96 95 94 表 5 煤矸石路堤 的 压实质量 控制 标准 压碎 值 35%压碎 值 35%分 区 路 面 底 面 以 下 深 度 m 孔隙 率%沉降 差 mm 孔隙 率%沉降 差 mm 上 路 堤 0.8 1.5 22 5 20 5 下 路 堤 1.5 24 5 22 5 5.2.8 路基 抗冻 性 能 5.2.8.1 煤矸石路基 应 根据 现 场 调查情况，合 理选择 施工方法，采 取 有 效 的 抗 冻 措 施。5.2.8.2 路基 填 挖 交 界 过 渡 段 基 底，根据 填、挖段 不 同 的 冻 胀 量进 行处理，使 挖 方 终点 的 冻 胀 量 和 填 方 段 的 冻 胀 量 基本 一 致。5.2.8.3 抗 冻 设计 中 宜 考 虑 煤矸石材料的 隔 温 性 能，煤矸石的导热系数按照附录 C中 规定的试验方法 确 定。5.2.9 沿河 路基设计 沿 河 路基设计 应 根据具体 冲 刷 情况，设 置 必 要的 防 护 设施。受 水 浸淹 路 段 的路基 边 缘 标 高，应不低 于 路基设计 洪 水 频 率 的 水 位 加 雍 水 高、波 浪侵袭 高，以 及 0.5 m的安 全 高 度。煤矸石的 选 用 应 重 点 考 虑 水 稳 定性的要 求，以 适应 沿 河 路基的 应 用。5.3 煤矸石路基施工 DB22/T 2062 2014 7 5.3.1 施工准备 5.3.1.1 煤矸石路基施工前 应进 行 控制 测量、导 线 复 测、水 准 点复 测 与 加 密、中 线放 样、路基 放 样 等 测量，每 项 测量必 须 满足 规范要 求，必 须 进 行 复核，原 始记 录 应 存档。5.3.1.2 填筑 路基所 选 煤矸石 应 符 合 本标准提出的分级标准，且 不 得 含有 树 根、生 活与 建 筑 垃圾 等其他 杂 质。5.3.1.3 路基施工前，应 按照 有 关 规定和要 求，建 立 试验 室，对 基 底 土进 行 相关 试验，对 煤矸石材料的 天然 含 水 量、塑 性 指 数、筛 分、标准 击 实、CBR和 自 由 膨胀 率 等进 行 试验。5.3.1.4 对公 路用 地 范围 内 原 有 构 造物、路基基 底 范围 内 的 树 根、表 层 腐殖 土、表 土、草 皮 等进 行 清理，按设计要 求 整 平 压实。清 出的 表 层 土应 充 分 利 用。5.3.2 试验段 5.3.2.1 煤矸石路基施工前 必 须 进 行 试验 段 的 铺筑。选择 地质 条 件、断 面形 式 等 具 有 代 表 性工 程 特 点的 地 段 作为 试验路 段，路 段 长 度 不 宜小 于 200 m。5.3.2.2 煤矸石路基试验 段 施工 应包括 以 下 内 容：a)煤矸石单 质 材料试验，如 液塑限、CBR等；b)压实 工 艺 主要 参 数：机 械 组 合、压实 机 械 规 格、松 铺厚度、碾 压 遍 数、碾 压 速 度、沉降 差、最 佳 含 水 量 及 碾 压 时 含 水 量 允许偏 差 等；c)过程质量 控制 方法、指 标；d)质量评 价 指 标、标准；e)优 化 后 的施工 组 织 方 案 及 工 艺。5.3.3 煤矸石路基施工 控制 5.3.3.1 煤矸石路基施工 应 做 好 施工 期 排 水 规 划，临 时 排 水 设施 应 与 永 久 性 排 水 设施 综 合考 虑，并与工 程 影响 范围 内 的 自 然排 水 系 统 相 协 调。5.3.3.2 地 基 表 层 处理 应 符 合下列 规定：a)路基 填筑 煤矸石 高 度小 于 路 面 和路 床 总厚度 时，基 底 应 按设计要 求 处理；b)原 地面 坑、洞、穴 等，应 在 清除 沉 积 物 后，用煤矸石材料分层 回 填，分层 压实，压实度 符 合 相 关 规定；c)泉眼 或 露头 地下 水，应 按设计要 求，采 取 有 效 导 排 措 施 后 方 可 填筑 路 堤；d)地 基 为 耕 地、松散 土、水 稻田、湖塘、软 土、高 液限 土等 时，应 按设计要 求 进 行处理，局 部 软弹 的 部 分 也 应采 取 有 效 的 处理措 施；e)地下 水 位 较 高 时，应采 用 塑 性 指 数 小 于 7的煤矸石；f)陡坡 地 段、填 挖 界 面、高 填 方 地 基 等应 设 置台阶，台阶 应 向 内 侧 倾 斜，宽 度 不 小 于 2 m，在 挖方 一 侧，台阶 应 与 每个 行 车 道 宽 度 一 致、位 置 重 合；g)应 满足 设计 承 载力 的要 求；h)在 非 岩 石 地 基 上 填筑 煤矸石路 堤，应 设 置 过 渡 层；i)在 陡、斜坡 地 段，煤矸石路 堤 靠 山 一 侧 应 按设计要 求做 好 排 水 和 防 渗 处理。5.3.3.3 煤矸石路 堤填筑 应 符 合下列 规定：a)二 级 及二 级 以 上 公 路的煤矸石路 堤 应 分层 填筑压实。二 级 以 下 砂 石路 面公 路 在 陡 峻 山 坡 地 段 施 工 特 别困难 时，可采 用 倾 填 的方 式将 煤矸石 填筑 于 路 堤 下 部，但 在 路 床 底 面 以 下不 小 于 1 m范围 内 仍 应 分层 填筑压实；DB22/T 2062 2014 8 b)同 一 水 平 层路 堤 的 全 宽 应采 用 同 一种 煤矸石，不 得 混 合 填筑。当 采 用性 质不 同 的煤矸石 填 料时，应 水 平 分层、分 段 填筑，分层 压实。每 种 煤矸石的 填筑 层 压实后 的 连 续 厚度 不 宜小 于 500 mm，分层 填筑 煤矸石路基的分层 厚度 不 宜小 于 300 mm。填筑 路 床 顶 最 后 一 层时，压实后 的 厚度 应不 小 于 100 mm；c)对 施工 中 存 在 的 超粒径 煤矸石材料，可采 用人工 移 除 或 截 小 的 措 施，使其 满足 路基 填筑 要 求；d)包 边 土 施工：煤矸石路 堤 包 边 土 的施工，应 与煤矸石 填筑同 步 进 行。土质 护 坡 铺筑 宽 度 应 保 证 削坡 后 的 净宽 满足 设计要 求，同 时 应 按设计要 求做 好 土质 护 坡 的 排 水 盲沟，底 层 盲沟 标 高 应 避免 地 表水 倒灌；e)施工 过程中 要 保 证 煤矸石的 含 水 量，保 证 压实度；同 时 应 加强 储 料 场 的煤矸石 含 水 量 的 调 节，控制 运输时煤矸石的 含 水 量，运输 途 中 煤矸石 采 取 覆盖 等 措 施，运输 道 路 做 到 定时 洒 水，减 少粉 尘 对 大 气 的 污染；f)压实 机 械 宜 选 用 自 重 不 小 于 18 t的 振 动 压 路 机。开 始 碾 压 时 宜 用 慢 速，最 大 速 度 不 宜超 过 4 km/h，先 慢 后 快，由 弱 振至 强 振，碾 压 时 应无 漏 压、无 死角，确保 碾 压均匀；g)每 一 填筑 层 压实后 的 宽 度 不 得 小 于 设计 宽 度；h)在 透 水 性 不 好 的 压实 层 上 填筑塑 性 指 数 小 于 7的煤矸石材料时，应 在 其 表 面 设 2%4%的 双 向横坡，并 采 取 相 应 的 防 水 措 施，此 时 不 宜 采 用 包 边 土；i)压碎 值 小 于 35%的煤矸石 填筑 路 堤 时，应进 行 边 坡 码砌。码砌 边 坡 的石料 强度、尺寸 及 码砌 厚度 应 符 合 设计要 求。边 坡 码砌 与路基 填筑宜 基本 同 步 进 行；j)填 方分 几 个 作 业 段 施工时，接 头 部 位 如 不 能 交 替 填筑，则 先 填 路 段，应 按 1:1坡 度 分层 留台阶；如 能 交 替 填筑，则 应 分层 相 互 交 替搭 接，搭 接 长 度 不 小 于 2 m。5.3.3.4 半 填 半 挖 路基、路 堤 与路 堑 过 渡 段 煤矸石路基施工 应 符 合下列 规定：a)路基 应 从 最低 标 高处 的 台阶 开 始 分层 填筑，分层 压实；b)填筑 时，应 严 格 处理 横 向、纵 向、原 地面等结合 界 面，确保 路基的 整 体 性；c)路基 填筑 过程中，应 及 时 清 理 设计 边 坡外 的 松 土、弃 土；d)高 度小 于 800 mm的路 堤、零 填 及 挖 方路 床 的 加固 换 填宜 选 用 水 稳 性 较 好 的材料。如 采 用煤矸石材料 进 行 换 填，应 满足塑 性 指 数 小 于 7。5.3.3.5 煤矸石路基施工 还 应 符 合 JTG F10 2006的 相关 规定。5.3.4 煤矸石路基 排 水 5.3.4.1 施工前，应 校 核 全 线 排 水 设计 是 否 完 善、合 理，必 要时 应 提出 补 充 和 修改 意 见，使 全 线 的 沟渠、管 道、桥涵 组 合 成 完 整 的 排 水 系 统。临 时 排 水 设施 应 尽 量 与 永 久 排 水 设施 相 结合，排 水 方 案 应 因 地 制宜、经 济 实 用。5.3.4.2 在 施工 中应采 取 预 防 措 施，在 路 堤两侧 修 筑 排 水 沟，挖 沉 淀池，同 时 密 切 注 意 天 气情况，及 时 摊铺，及 时 碾 压，做 好 路 拱 排 水 横坡。雨季 煤矸石 排 放 的 污 水 通 过 路基 两侧 的 排 水 沟 汇 人 沉 淀池，经 物 理、化学方法 处理 达 标 后 才 能 排 放。5.3.4.3 煤矸石路基 地 表 排 水、地下 排 水、排 水 工 程质量 标准 均 要 满足 现 行 规范的要 求。5.3.5 煤矸石路基 边 坡 防护 5.3.5.1 采 用 包 边 土 的煤矸石路基的 边 坡防 护，与 正 常 路基 边 坡防 护相同，宜 采 用 植 物防 护 或 骨架植 物防 护，满足 规范要 求即 可。5.3.5.2 不采 用 包 边 土 的煤矸石路基，应 按设计要 求，进 行 覆 土 后 采 用 植 物防 护，覆 土 厚度 10 cm20 cm。DB22/T 2062 2014 9 5.3.6 煤矸石路基 环境保护 5.3.6.1 煤矸石路基施工 过程中 要 注 意 防 止 水 土 污染 和 对 周 围 空 气 的 污染。5.3.6.2 对 煤矸石路基 边 坡 选 用 合适 的 植 物 品种进 行 绿 化、美 化。5.3.6.3 对 塑 性 指 数 7 10煤矸石施工，要 注 意底 层 封 层、包 边 土 及 顶 面 封 层，同 时 做 好 排 水 盲沟，防 止 煤矸石 中 的 无机 盐 类 等 污染 物 质，随淋溶 水 进 入 地 表水、地下 水 和 土 壤，对公 路 沿线环境 造 成 淋溶污染。5.3.6.4 对 煤矸石 取 料 场 的 开 挖 作 业 面进 行处理，根据 使 用 条 件 采 取 适 当 的 措 施，避免 造 成 扬尘污染、大 气污染 和 水 污染。5.4 煤矸石路基施工质量 控制 5.4.1 煤矸石路基成 型后 的 外 观 质量 标准：表 面无 明 显孔洞；大 粒径 煤矸石 不 松 动，铁锹 挖动 困难；压碎 值 小 于 35%的煤矸石路基 边 坡 码砌紧贴、密 实，无 明 显孔洞、松 动，砌块 间 承 接 面 向 内 倾 斜，坡 面 平 顺。5.4.2 煤矸石路基 填筑 至 设计标 高 并 整 修 完 成 后，其 施工 质量应 符 合 表 6的规定。表 6 煤矸石路基施工质量 控制 标准 规定值 或 允许偏 差 项 次 检 查 项 目 高速 公 路、一 级 公 路 其他等 级 公 路 检 查 方法和 频 率 符 合 试验路 确 定的施工工 艺 施工 记 录 1 压实度 规定值 或 沉降 差 试验路 确 定的 沉降 差 水 准 仪：每 40 m检测 1个 断 面，每个 断面检测 5 9点 2 纵 面 高 程 mm+10，-20+10，-30 水 准 仪：每 200 m测 4个 断 面 3 弯 沉 不 大 于 设计值 JTG F 80/1-2004附录 I 4 中 线 偏 位 mm 50 100 经 纬仪：每 200 m测 4点，弯 道 加 HY、YH两 点 5 宽 度 不 小 于 设计值 米尺：每 200 m测 4处 6 平 整 度 20 30 3m直 尺：每 200 m测 2处 10尺 7 横坡%0.3 0.5 水 准 仪：每 200 m测 4个 断 面 坡 度 不 陡 于 设计值 8 边 坡 平 顺 度 符 合 设计要 求 每 200 m抽 查 4处 6 煤矸石基层设计与施工 6.1 一般规定 6.1.1 煤矸石基层的 下 承 层 回 弹 模 量应 满足以 下 规定：a)采 用 沥青 路 面 时，轻 交通、中 交通 不应 小 于 30 MPa，重 交通、特重 交通 不应 小 于 40 MPa；b)采 用 水泥 路 面 时，轻 交通 不应 小 于 40 MPa，中 交通、重 交通 不应 小 于 60 MPa，特重 交通、极重 交通 不应 小 于 80 MPa。6.1.2 煤矸石基层的施工 期应 根据 工 程进 度 要 求 和 气温 条 件 确 定，具体 要 求 如 下：DB22/T 2062 2014 10 a)施工 期 宜 安 排 在 气温 较 高 季节，日最低 气温 应 在 5 以 上；b)水泥 稳 定煤矸石 应 在 第一 次 重 冰 冻（-3-5）到 来 之 前 半 个 月 到 一 个 月 完 成；c)石 灰粉 煤 灰 稳 定煤矸石 应 在 第一 次 重 冰 冻（-3-5）到 来 之 前 一 个 月 到 一 个 半月 完 成。6.1.3 煤矸石基层 在 雨季 施工时，应注 意气 候变 化，防 止 混 合 料 淋雨。降 雨 时 应 停止 施工，已 经摊铺的 混 合 料 应 尽快 碾 压 密 实，无 法 压实 时 应 挖除。路 拌 法施工时，应采 取措 施 排除 下 承 层 表 面 的 水，勿 使 运 到 路 上 的 集 料 过 分 潮 湿。6.1.4 煤矸石基层的设计与施工 还 应 符 合 JTJ 034 2000的 相关 规定。6.2 煤矸石基层设计 6.2.1 原 材料 6.2.1.1 水泥 稳 定煤矸石基层所用 水泥 应 符 合国 家 技术标准的要 求，宜 选 用 强度 等 级 42.5的 普 通 硅酸 盐水泥，初凝 时 间 应 在 4 h以 上，终 凝 时 间 应 大 于 6 h。不应使 用 快硬 水泥、早 强水泥。6.2.1.2 石 灰 质量 宜 符 合 III级 消 石 灰 或 III级 生 石 灰 的规定，技术 指 标 应 满足表 7的要 求。应 尽 量 缩短 石 灰 的 存 放 时 间，如存 放 时 间 较 长 应采 取 覆盖防 潮 措 施。表 7 石灰技术指标 生 石 灰 消 石 灰 技术 指 标 钙 质 镁 质 钙 质 镁 质 有 效 钙+MgO含量%70 65 55 50 含 水率%不 扬尘，不过 湿 成 团。未 消 化 残渣 含量（4.75 mm方 孔筛筛 余）%17 20 5 5 0.3 mm方 孔筛 通 过 率%70 70 细度（水 筛）0.075 mm方 孔筛 通 过 率%60 60 钙 镁 石 灰 的分 类界 限(MgO含量)%5 5 4 4 6.2.1.3 粉 煤 灰 中 SiO2、Al2O3和 Fe2O3的 总 含量应 大 于 70%，烧失 量不 宜 大 于 20%，湿 粉 煤 灰 的 含 水 量不 宜超 过 35%。比表 面 积 宜 大 于 2500 cm2/g，或 90%通 过 0.3 mm筛孔，70%通 过 0.075 mm筛孔。6.2.1.4 煤矸石材料 应 满足 本 指 南 分级标准 对 基层用煤矸石的 各 项 指 标要 求。6.2.1.5 凡是 饮 用 水（含 牲畜饮 用 水）均 可使 用。6.2.2 基层煤矸石应用 原则 6.2.2.1 调查 当 地 煤矸石材料，对 满足 路 面 基层用煤矸石材料分级标准的煤矸石 进 行 混 合 料 强度 试验，确 定 采 用 水泥 稳 定 或 二 灰 稳 定 形 式。强度 较 大的煤矸石材料 可应 用 于 路 面 基层，强度 较 小 的煤矸石材料可应 用 于 底 基层。6.2.2.2 根据 煤矸石材料的性 质 确 定煤矸石的 处理 方 式：a)对于 压碎 值 小 于 30%的煤矸石材料，若 级 配满足 本标准的要 求，可 直接 应 用；若 级 配 不 满足 要求 时，可进 行 破 碎、筛 分、回 配后，用 于各等 级 公 路基层的 修 筑；DB22/T 2062 2014 11 b)对于 压碎 值 介 于 30%35%的煤矸石材料，若 级 配满足 本标准的要 求，可 根据 分级 应 用 于 相 应 等 级的 公 路；若 级 配 不 满足 要 求，对于 级 配 较 粗 的煤矸石材料 可 以 采 用 推 土机 碾 压 的方 式 进 行 粉碎后 应 用，对于 级 配 较 细 的煤矸石材料 不 宜 应 用；c)对于 压碎 值 介 于 35%42%之 间 的煤矸石材料，可 以 采 取 控制 最 大 粒径 的方法 直接 应 用 于 二 级 及二 级 以 下公 路基层 中，对 施工 遇 到 的大 粒径 煤矸石材料 可 以 采 用人工 改 锤 或 拣 除 的方法 处理。6.2.2.3 不 宜 采 用 掺配碎 石的方 式 改 善 煤矸石材料的级 配。6.2.2.4 煤矸石材料的 针片 状 含量、粉 尘 含量、软 石 含量等应 符 合 现 行 规范的要 求。6.2.3 煤矸石材料级 配 范围 6.2.3.1 用 作 高速 公 路和 一 级 公 路 底 基层的煤矸石材料 最 大 粒径 不 大 于 37.5 mm。6.2.3.2 用 作 二 级 及二 级 以 下公 路基层的煤矸石材料 最 大 粒径 不 大 于 37.5 mm，用 作 底 基层的煤矸石 单 颗 粒 的 最 大 粒径 不应 超 过 53 mm。6.2.3.3 基层、底 基层用煤矸石材料的 颗 粒 组 成 应 符 合 现 行 规范的规定。6.2.4 混合 料 组成 设计 6.2.4.1 水泥 稳 定煤矸石基层设计要 求 如 下：a)水泥 稳 定煤矸石材料的 压实度 和 7 d龄 期无 侧限抗压强度 的 代 表 值 应 符 合 表 8的规定；表 8 水泥稳定煤矸石材料 的 压实 度 和 7 d无侧限抗 压 强度 要求 特重、重 交通 中 交通 轻 交通 层 位 压实度%抗压强度 MPa 压实度%抗压强度 MPa 压实度%抗压强度 MPa 基 层 98 3.0 4.0 97 2.5 3.5 底 基层 97 2.5 97 2.0 96 1.5 b)水泥 稳 定煤矸石基层 混 合 料的 组 成设计 应 根据 表 8的 强度 标准，通 过 试验 选取 适合稳 定的煤矸 石材料，确 定 必 需 的 水泥 剂 量 和 混 合 料的 最 佳 含 水率；c)采 用 水泥 稳 定煤矸石 作 基层时，水泥 剂 量可 用 4%6%；采 用 水泥 稳 定煤矸石 作 底 基层时，水泥 剂 量可 用 3%5.5%。6.2.4.2 二 灰 稳 定煤矸石基层设计要 求 如 下：a)二 灰 稳 定煤矸石基层材料的 压实度 和 7 d龄 期无 侧限抗压强度 的 代 表 值 应 符 合 表 9的规定；表 9 二 灰稳定煤矸石材料 的 压实 度 和 7 d无侧限抗 压 强度 要求 特重、重 交通 中 交通 轻 交通 层 位 压实度%抗压强度 MPa 压实度%抗压强度 MPa 压实度%抗压强度 MPa 基 层 98 0.8 97 0.
