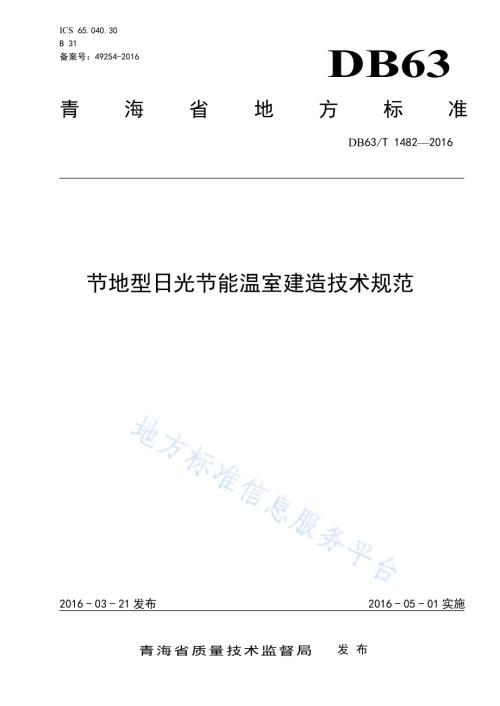

ICS 65.040.30 B 31 备案号：49254-2016 DB63 青 海 省 地 方 标 准 DB63/T 14822016 节地型日光节能温室建造技术规范 2016-03-21发布 2016-05-01实施 青海省质量技术监督局 发 布 DB63/T 14822016 I 前 言 本规范符合GB/T 1.1-2009规则起草。本规范由青海省质量技术监督局提出并归口。本规范起草单位：大通县蔬菜技术推广中心。本规范主要起草人：张广生、邢成德、杜晓龙、李满财、谭智义、李雪洁、王文清、仇琳玉、郭国寿、李洪英、史炳灵、赵 兰、韩玉成、赵裕民、严海龙。DB63/T 14822016 1 节地型日光节能温室建造技术规范 1 范围 本规范规定了节地型日光节能温室建造的场地选址、方位、整体结构、材料选择、技术要求和建造程序。本规范适用于东部农业区节地型日光节能温室建造。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 13793 直缝电焊钢管 GB/T 18407 无公害产地环境质量要求 NY/T 1420 温室工程质量验收通则 JB/T 10594 日光温室和塑料大棚结构与性能要求 3 建设条件 选择地面开阔，灌排良好，水质优良、土层深厚的地块，环境条件符合GB/T 18407的规定。4 建设技术基本参数 4.1 角度 4.1.1 方位 坐北朝南，东西延长，偏东或偏西5o。方位角度符合GB/T 10594的规定。4.1.2 采光屋面角 前屋面底脚处屋面角60o，距前屋面底脚水平距离1.00 m处屋面角为45o，2.00 cm处35o。4.1.3 后屋面角度 后屋面仰角4245。4.2 跨度 温室内前坎与后墙基部的跨度距离10.00 m。4.3 高度 4.3.1 脊高 DB63/T 14822016 2 脊高4.50 m。4.3.2 后墙高度 后墙高3.00 m。4.3.3 墙体厚度 墙厚度30.00 cm，其中：加气砼厚度20.00 cm，保温聚乙烯苯板厚度10.00 cm。4.4 长度 温室东西长50.00 cm70.00 cm，也可根据地形或实际规划而定。5 施工技术 5.1 施工时间 春季建造温室，土壤解冻后筑墙施工。秋季建造温室，土壤上冻前结束筑墙，墙体在扣棚膜前充分干透。5.2 基础开挖填层 后墙、侧墙及前坎采用框型基础，下挖60.00cm，宽50.00 cm，三合土夯填40.00，用混凝土浇筑20.00 cm。建筑结构与材料按照附录A、附录B执行。5.3 浇筑圈梁 在框型基础上浇筑圈梁，混凝土浇注底圈梁长30.00*宽30.00*高30.00 cm，圈梁内钢构箍筋间距20.00。在后墙圈梁顶部间距3.00安置后支柱固定预埋件，侧墙圈梁间距2.00 m顶部安置侧立柱固定预埋件。前坎圈梁顶部间隔1.00 m安置拱架固定预埋件。预埋件两根长度0.20 m圆钢焊接在长10.00 cm*10.00 cm的钢板，圆钢埋入圈梁混凝土中。圈梁建筑结构与材料按照附录A、附录B执行。5.4 墙体建造 5.4.1 焊接墙体内钢构 5.4.1.1 墙体钢构 在后墙圈梁所设固定预埋件焊接后墙支柱，间隔3.00 m一根，垂直地面支撑于墙体内。在每根后墙支柱距离地面1.60 m处焊接挂吊秧铁丝预埋件，后墙支柱顶部平行于地面焊接后墙辅梁。后墙支柱管材符合GB/T 13793的要求。后墙建筑按照附录B执行。在侧墙圈梁所设固定预埋件焊接侧墙支柱，间隔2.00 m一根，垂直地面支撑于墙体内。在每根侧墙支柱高1.20 m、1.80 m处各拉一道侧墙固定横筋。侧墙支柱管材符合GB/T 13793的要求。侧墙建筑材料按照附录B执行。5.4.2 砌墙 在后墙、侧墙圈梁内侧砌20 cm的加气砼块墙体，墙体高3.00 m。侧墙体顶部用10 cm厚混凝土抹平，并安装棚膜卡槽，墙体建筑结构与材料参见按照附录A、附录B执行。5.5 钢架结构建设 DB63/T 14822016 3 5.5.1 安装拱架 拱架分为主、副拱架，各主拱架间距2.00 m，2个主拱架之间焊接1个副拱架。拱架一头固定在后墙辅梁上，另一端焊接固定在温室前坎圈梁预埋件上，前后一致。前屋面自脊点向下间距2.00 m拉横筋一道，共5道。拱架管材符合GB/T 13793的要求。拱架建筑材料按照附录B执行。5.5.2 焊接横梁 横梁长度与温室外径相同，平行于墙体焊接在前屋面脊点下方，从主架拱拉花横穿。横梁管材符合GB/T 13793的要求。5.5.3 安装脊立柱 自拱架脊部间隔3.00 m垂设一排脊立柱，脊立柱高4.50 m,脊立柱顶部焊接于横梁上，各脊立近地底部调平一条直线且平行于后墙墙体，用混凝土浇筑固定。自每根脊立柱至后墙辅梁垂直于墙体焊接加固定拉筋一根。脊立柱管材符合GB/T 13793的要求。建筑材料按照附录B执行。5.5.4 后屋支撑架 在后屋面主梁和副梁上平行于墙体，间距30.00 cm焊接固定横筋，共5道。建筑材料按照附录B执行。5.6 后屋面覆盖 在后屋面支撑架上由内至外逐层覆盖竹胶板，黑色防水塑料包裹的保温棉毡，彩钢保温板，并用螺丝固定于后屋面支撑架。建筑材料按照附录B执行。5.7 后墙保温 后墙外侧贴保温聚乙烯苯板10.00 cm，专用螺杆固定，外涂水泥砂浆。5.8 前屋面覆盖 5.8.1 棚膜准备 上风口膜宽1.20 m，采光面膜宽8.00 m，下风口膜宽1.20 m。5.8.2 扣膜 自前屋面拱架脊点向下安装采光瓦，长0.60 m；自采光瓦下预留通风口0.80 m,上、下各安装棚膜卡槽，上卡槽安装上风口膜，下卡槽安装采光面膜；距地面1.00 m处安装卡槽，安装下风口膜。上、下风口膜均安装防虫网。建筑材料按照附录B执行。5.8.3 拉压膜线 棚膜上每隔3.00 m拉一道压膜线。5.8.4 卷帘系统安装 保温棉被安装后进行卷帘系统的安装，保温被及卷帘系统规格按照附录B执行。5.9 修建温室门 温室侧墙上距离后墙0.30 m处，挖高1.60 m，宽0.90 m的门洞，门洞处建设管护房。DB63/T 14822016 4 5.10 修建防寒沟 温室前沿40.00 cm处挖防寒沟，深50.00 cm，宽40.00 cm，沟内填充麦草或炉渣。6 温室验收 节地型日光节能温室验收符合NYT 1420的规定。A DB63/T 14822016 5 A B 附 录 A（规范性附录）节地型日光节能温室结构示意图 图A.1规定了节地型日光节能温室的结构。图A.1 节地型日光节能温室结构示意图 DB63/T 14822016 6 B C 附 录 B（规范性附录）节地型日光节能温室材料参数表 表B.1 规定了节地型日光节能温室建造所用材料规格参数。表B.1 节地型日光节能温室材料参数表 项目 部件名称 材料 规格 备注 三合土 石灰、碎砖或碎石和砂比例 1：2：4 基础 混凝土素砼 C15 混凝土 混凝土素砼 C20 拉 筋 圆钢 8.00 mm 箍 筋 圆钢 6.00mm 钢板 厚 3.00mm 圈梁 后墙支柱、侧墙支柱、前坎拱架固定预埋件 圆钢 8.00mm 后墙、侧墙立柱 镀锌钢管 50 壁厚 2.75 吊秧铁丝预埋件 圆钢 6.00mm 环状 后墙辅梁 槽型钢 80.00 mm*40.00 mm 厚 0.30mm 侧墙固定横筋 镀锌钢管 20.00 mm 壁厚 2.75 内砌墙 加气砼 200.00mm*300.00mm*600.00mm 墙体 墙体 外保温层 保温苯板 厚 100.00mm，15/m3 表面水泥砂浆处理 主梁 镀锌钢管 25 壁厚 2.75 副梁 镀锌钢管 15 壁厚 2.75 拉花 钢筋 10 壁厚 2.75 固定横筋 镀锌钢管 20 壁厚 2.75 横梁 镀锌钢管 50 壁厚 2.75 镀锌钢管 50 壁厚 2.75 脊立柱 混凝土素砼 C25 前屋面拱架 脊立柱拉筋 镀锌钢管 20 壁厚 2.75 主梁 镀锌钢管 25 由前屋面拱架延伸 副梁 镀锌钢管 15 由前屋面拱架延伸 拉花 钢筋 10 由前屋面拱架延伸 后屋面支架 固定横筋 扁钢 厚 2.00mm，宽30.00mm 竹胶板 长 2.00m*宽0.90m*高 0.01m 保温棉毡 纤维 3.00 0.20kg/黑色防水塑料 聚氯乙烯 0.25mm-3.0mm 苯板 长 2.20m*宽0.90m*高 0.01m 后屋面覆盖 彩钢保温板 彩色铁皮 长 2.20m*宽0.90m*高 0.01m 棚膜 防雾无滴膜 厚度0.12mm 采光瓦 PC 厚度 0.3 保温材料 保温被 3.00 0.20kg/防虫网 聚乙烯 40 目 前屋面覆盖 棚膜卡槽 一级镀锌带钢 0.70mm 电机 三相电动机 1.5KW 变速箱 5 轴铜芯 卷帘系统 卷杆 无缝钢管 70mm 壁厚3.5 _
