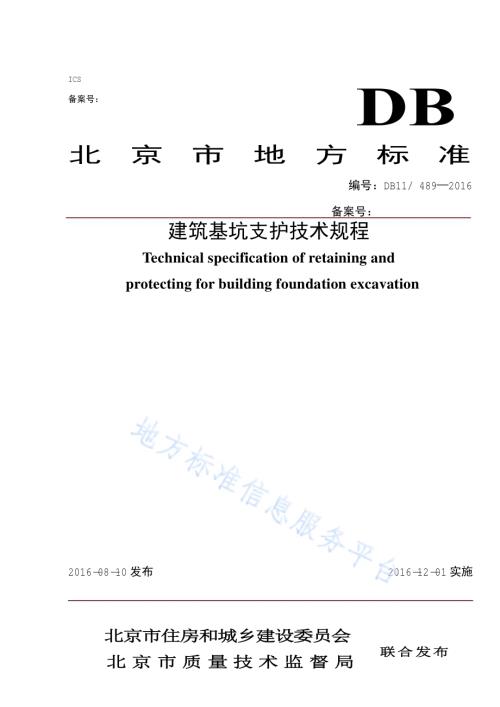

ICS 备案号：北京市地方标准编号：DB11/489 2016备案号：建筑基坑支护技术规程 Technical specification of retaining and protecting for building foundation excavation 2016-08-10发布 2016-12-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局联合发布 前 言 本规程为强制性标准，其中第 3.1.9，6.3.6，7.3.20，8.1.2，8.2.5 等 黑体字标注的条（款）为强制性条文，必须严格执行。根据北京市质量技术监督局“关于印发 2014年北京市地方标准制修订项目 计划的通知”（京质监标发 2014 36号文）的要求，由北京城建科技促进会组 织有关单位在经广泛调查研究，认真总结工程实践经验，参考有关标准，并广泛 征求 意见 的 基础上，对 建 筑基坑支护 技术规程（DB11/489-2007）进行 了全 面 修订。本规程的 主 要技术 内容是：1.总 则；2.术 语和符 号；3.基 本规 定；4.放坡；5.支挡式 结 构；6.土钉墙；7.地 下水控 制；8.基坑开挖；9.监 测；附录 A 基坑 支护设 计文 件内容；附录 B 锚杆钢腰梁按简支梁 考 虑时选型 参考 表；附录 C 渗 透稳定 性验 算。本规程修订的 主 要技术 内容是：1.对原 规程中强制性条文第 3.1.2，3.1.4，3.1.5（1）、（2），3.1.6，3.1.7，3.7.3，3.7.4，3.7.5，3.7.6，3.7.8，3.7.13，6.3.6，6.4.2等条（款）进行 了 条款的 部分内容 调 整或 条款号调 整；2.对 第 3章勘察 要求进行 了 修 改；3.将原 规程第 5章 标 题改 为 支挡式 结 构，增加了双排桩 的 设 计 内容，并对 其 他节 的 内容 进行 了补充；4.将原 规程 3.7节独立成章，作 为第 8章；5.新增 第 9章；6.删除了原 规程中 附录 B、附录 C内容，新增加附录 B及附录 C内容。本规程由北京市 住房和 城 乡 建 设委员 会 和 北京市质量技术监督局 共 同负责管理，由北京市 住房和 城 乡 建 设委员 会 归口 并组织实 施。由北京城建科技促进会 负责具 体技术 内容 的 解释。执行 过 程中 如 有 意见和 建 议，请寄送至 北京城建科技 促进会（地 址：北京市 西 城 区 广 莲路 1号北京建工 大厦 B座 516室；邮政编码：100055）本规程 主 编 单位：中 国 建 筑 科 学 研究 院 北京市 勘察设 计研究 院 有 限公司 北京建 华 建 材 技术研究 院 有 限公司 北京城建科技促进会 本规程参 编 单位：中 航 勘察设 计研究 院 有 限公司 中 兵 勘察设 计研究 院 北京 航天 勘察设 计研究 院 有 限公司 北京建 材 地质工程 公司 北京建工 集团 有 限责任公司 北京城建 勘测设 计研究 院 有 限责任公司 建 设 综合 勘察 研究 设 计 院 有 限公司 中 基 发 展 建 设 工程有 限责任公司 中 国 新 兴 建 筑 工程总 公司 中建 二 局第 三 建 筑 工程有 限公司 北京市地质工程 设 计研究 院 北京市地质工程 公司 北京 金 水 源岩 土 工程有 限公司 北京中 联 勘 工程技术有 限责任公司 北京 新 创展 基础 工程有 限公司 北京 健安诚岩 土 工程有 限公司 本规程 主 要 起草人 员：张 雁 沈小克 杨 斌 周与诚 杨生贵 孙保卫 李 虹（以 下 以姓氏笔画 为 序）马永琪 王笃礼 王 建 明 王秀丽 王晓辉 化 建 新 石 健 闫德刚 孙华 波 刘 永 勤 齐 如明 何世鸣 张 德萍 张明 中 张 薇 张 春 和 杨 素春 杨 发 兵 邹登亮 李 钟 李 军 李 耀刚 陈志 辉 陈树军 汪一帆 金 淮 郑庆峰 赵杰伟 徐教宇 郭密 文 郭跃龙 秦 沛 聂畅 通 蒋 新 民 熊宗喜 戴连 双 本规程 主 要 审 查 人 员：肖绪 文 张 建 民 任 庆英 张 晋勋 刘 军 叶 锋 张 钦喜 目 次 1 总 则.1 2 术 语和符 号.2 2.1术 语.2 2.2 符 号.3 3 基 本规 定.5 3.1设 计 原则.5 3.2勘察 要求.7 3.3支护 结 构选型.8 3.4水 平荷载.9 3.5质量 检 测.14 4 放坡.15 4.1放坡设 计.15 4.2放坡 施 工.15 4.3质量 检 测.15 5 支挡式 结 构.17 5.1 一般 规 定.17 5.2 结 构分 析.17 5.3基坑稳定 性验 算.18 5.4双排桩设 计.21 5.5截 面 承载力 计 算.23 5.6锚杆 计 算.24 5.7构 造 要求.26 5.8施 工.29 5.9质量 检 测.31 6 土钉墙.32 6.1一般 规 定.32 6.2设 计.32 6.3 施 工.37 6.4质量 检 测.40 7 地 下水控 制.41 7.1 一般 规 定.41 7.2截 水.42 7.3降 水.43 7.4集 水 明 排.49 7.5回灌.49 8 基坑开挖.51 8.1一般 规 定.51 8.2开挖.51 8.3地 下水控 制.51 8.4封底 及 回填.52 9 监 测.53 9.1一般 规 定.53 9.2监 测 项目.53 9.3巡视检 查.54 9.4监 测 点布置.55 9.5监 测 频率.56 9.6监 测 报警.57 9.7监 测成 果.58 附录 A 基坑支护设 计文 件内容.60 附录 B 锚杆钢腰梁按简支梁 考 虑时选型 参考 表.63 附录 C 渗透稳定 性验 算.64 本规程 用词说 明.66 引用 标准 名 录.67 条文 说 明.68 11 总则 1.0.1 为 了 规 范 北京市行 政区 域 内 建 筑基坑支护 的 勘察、设 计、施 工 和 监 测 工 作，做到 安 全 适 用、技术 先 进、经 济 合理、绿色环 保，制 定 本规程。1.0.2 本规程 适 用 于北京市行 政区 域 内 建 筑基坑支护 的 勘察、设 计、施 工 和 监 测。1.0.3 建 筑基坑支护 应 综合 考 虑 场 地工程地质 与 水 文地质条 件、基坑开挖 深度、降 排水 条 件、基础 类 型、周 边环境 对基坑 侧壁变形 控 制的要求、基坑 周 边 荷载、施 工 季 节及 施 工条 件、支护 结 构 使 用 期 限 等 因 素，做到因 地制 宜、因 时 制 宜。1.0.4 建 筑基坑支护除 应 符 合 本规程的规 定 外，尚应 符 合国 家 和 北京市地方 现 行 相 关标准 的规 定。22 术语和符号 2.1术语 2.1.1 建 筑基坑 building foundation pit 为进行建 筑 物（包括 构筑 物）基础 与 地 下 室施 工 所 开挖 的地 面 以 下 空间。2.1.2 基坑 侧壁 side of foundation pit 构成 建 筑基坑 围 体的 某 一 侧 面。2.1.3 基坑 周 边环境 surroundings around foundation pit 基坑开挖 影响 范 围 内 既 有建（构）筑 物、道 路、地 下设 施、地 下 管 线、岩 土 体 及 地 下水 体等的 统称。2.1.4 基坑支护 retaining and protecting for foundation excavation 为 保 证 地 下 结 构 施 工 及基坑 周 边环境 的 安 全，对基坑 侧壁 及 周 边环境采 用 的 支挡、加 固与保 护 措 施。2.1.5 排桩 soldier piles 以 某种 桩型按 队列 式 布置 组 成 的 基坑支护 结 构。2.1.6 地 下 连 续 墙 diaphragm wall 用 机械 施 工方 法 成 槽，并 形 成 的 钢 筋混凝 土 地 下墙 体。2.1.7 土钉墙 soil nailing wall 采 用 土钉加 固 的 基坑 侧壁 土 体 与 护面 等组 成 的 支护 结 构。2.1.8 土 层 锚杆 soil anchor 由 设 置 于 钻孔 内、端 部 伸入 稳定土 层 中的 钢 筋 或钢 绞线 与 孔 内 注 浆 体组 成 的 受拉 杆 体。2.1.9 冠 梁 capping beam 设 置 在 挡土构件 顶 部 的 将挡土构件 连 为 整 体的 钢 筋混凝 土梁或型钢梁。2.1.10 腰梁 waling 设 置 在 挡土构件 侧 面 的 连 接 锚杆或内支 撑 杆件 的 钢 筋混凝 土梁或型钢梁。2.1.11 支 点 fulcrum 锚杆或支 撑 体 系 对支护 结 构 的 水 平 约束 点。2.1.12 支 点刚 度系数 stiffness coefficient of fulcrum bearing 锚杆或支 撑 体 系 对支护 结 构 的 水 平 向反 作 用力 与 其位 移 的 比值。2.1.13 嵌固深度 embedded depth 桩墙 结 构 在 基坑开挖 底 面 以 下 的 埋 置 深度。2.1.14 地 下水控 制 groundwater controlling 为 保 证 支护 结 构 施 工、基坑挖土、地 下 室施 工 及基坑 周 边环境 安 全 而采取 的 排水、降 水、截 水或 回灌 措 施。2.1.15 截 水 帷幕 curtain for cutting off water 用 于 阻 截 或 减少 地 下水 流入 基坑 侧壁 及基坑 底 而采 用 的 连 续止 水 体。32.2 符号 2.2.1 抗 力 和 材 料 性 能 c 土 的 粘聚 力；土 的 内 摩擦角；fy、fpy 普 通 钢 筋、预 应 力 钢 筋抗拉 强 度 设 计 值；fyk 普 通 钢 筋抗拉 强 度 标准 值；k 土 的 渗透 系数；Kai、Kpi 第 i层 土主 动 土 压 力 系数、被动 土 压 力 系数；q 单 井出 水 量；Rk 土钉或锚杆 极 限 抗 拔 承载力 标准 值；qsk 锚 固 体 与 土 层 之 间 的 极 限 粘 结强 度 标准 值；R 抗 滑 力 矩 标准 值；土 的 重 力密 度（重 度）；w 地 下水 重 度。2.2.2 作 用 和作 用 效 应 Pak、Ppk 主 动 土 压 力 标准 值、被动 土 压 力 标准 值；u 孔 隙 水 压 力；q0 均 布 附加 荷载 标准 值；p0 基础 底 面附加 压 力 标准 值；S 滑动 力 矩 标准 值、抗 滑 力 矩 标准 值；M 弯矩 设 计 值；Mk 弯矩 标准 值；N 轴 向拉 力 或 压 力 设 计 值；Nk 轴 向拉 力 或 压 力 标准 值；V 剪 力 设 计 值；Vk 剪 力 标准 值；Q 流 量。2.2.3 几 何 参 数 A 截 面面 积；b 截 面 宽 度；d 桩、锚杆、土钉 的 直径 或基础 埋 置 深度；h 基坑 深度 或 截 面 高 度；H 承 压 水 头高 于 含 水 层顶 板 的 高 度；l 长 度；ld 挡土构件 的 嵌固深度；lf 锚杆 非 锚 固 段长 度；sx 锚杆 的 水 平 间 距；土钉或锚杆 与 水 平 面 的 夹角；土钉墙坡面 与 水 平 面 的 夹角；4R 影响 半径。2.2.4 计 算 系数 o 支护 结 构 重 要性 系数；tK 土钉或锚杆 抗 拔 安 全 系数；Ke 嵌固 稳定 安 全 系数；Ks 圆弧滑动 稳定 安 全 系数；K se1 突涌 稳定 性 安 全 系数；Kse2 流 土稳定 性 安 全 系数；z 荷载 折 减系数；弯矩折 减系数；j 土钉 轴 向拉 力 调 整 系数。53 基本规定 3.1设计原则 3.1.1 设 计文 件 应 明 确 支护 结 构 的 设 计 使 用 期 限。除 有 特殊 要求 外，本规程 所列 各 种 支护 结 构，均 应 按设 计 使 用 年 限 一 年的 临 时 性结 构 进行 设 计。3.1.2 基坑支护 结 构 应 按 承载 能 力 极 限 状态 和 正常 使 用 极 限 状态 进行 设 计。3.1.3 当出 现 下 列 状态之 一 时，应 判 定 为 达 到 了 承载 能 力 极 限 状态：1 支护 结 构构件或 连 接因应 力 超 过材 料 强 度而 破坏，或 因 过 度变形而 不 适 于 继 续 承载；2 支护 结 构 转 变 为 机 动 体 系，支护 结 构或 结 构构件 丧失 稳定；3 支护 体 或土 体 因 土 中 剪 应 力 达 到 其 抗 剪 强 度而 发 生 滑动、隆 起、推 移、倾覆、滑 移；4 地 下水渗 流 引 起 土 体 渗透 破坏。3.1.4 当出 现 下 列 状态 时，应 判 定 为 达 到 了 正常 使 用 极 限 状态：支护 结 构 的 变形 或 地 下水 的 状态已妨碍 地 下 结 构 施 工 或 影响 基坑 周 边环境 的 正常 使 用 功能。3.1.5 基坑支护设 计 时，应 根据 基坑 的 开挖 深度 h、邻近 建（构）筑 物 及 管 线 与 坑 边 的 相 对 距离 比 和 工程地质、水 文地质条 件，按 破坏后 果 的严 重 程 度 按表 3.1.5划 分基坑 侧壁 的 安 全 等 级。对 同 一 基坑 的 不 同 部 位，可 采 用 不 同 的 基坑 侧壁 安 全 等 级。表 3.1.5 基坑 侧壁 安 全 等 级 划 分 注：1 h 基坑开挖 深度。2 a 相 对 距离 比。为 管 线、邻近 建（构）筑 物 基础 边 缘（桩基础桩 端）离 坑 口 内 壁 的 水 平 距离 与 基础 底 面 距 基坑 底 垂直距离 的 比值，见 图 3.1.5。3 工程地质、水 文地质条 件分 类：复 杂 土 质 差、地 下水对基坑 工程有 重 大 影响；较复杂 土 质 较差，基坑 侧壁 有 易 于 流 失 的 粉 土、粉砂 层，地 下水对基坑 工程有 一 定 影响；简 单 土 质 好，且 地 下水对基坑 工程 影响 轻微。坑 壁 为 多 层 土时 可 经 过 分 析 按 不 利情况 确 定 工程地质、水 文地质条 件 类 别。4 如 邻近 建（构）筑 物 为 价 值 不高、待拆 除或 临 时 性的，管 线 为 非重 要 干 线，一 旦 破坏 没 有 危险 且 易 于修 复，则 值 可 提 高 一 个 范 围值；对 变形 特 别敏感 的 邻近 建（构）筑 物 或 重 点 保 护 的 古建 筑 物 等有 特殊 要求的建（构）筑 物，当 基坑 侧壁 安 全 等 级 为 二 级 或 三 级 时，应 提 高 一 级 安 全等 级；当 既 有 基础（或桩基础桩 端）埋深 大 于 基坑 深度 时，应 根据 基础 距 基坑 底 的 相 对 距离、基 底 附加 应 力、桩基础 形 式 以 及上部 结 构对 变形 的 敏感 程 度 等 因 素，综合 确 定 值 范 围 及 安 全ahxa=6等 级。5 同 一 基坑 周 边 条 件 不 同 可 分 别 划 分 为 不 同 的 基坑 侧壁 安 全 等 级。6 当 基坑支护 结 构作 为地 下 建 筑 结 构 的 一 部分时，基坑 侧壁 安 全 等 级 应 为 一 级。图 3.1.5 相 邻 建 筑基础 与 基坑 相 对 关 系 示 意 图 3.1.6 支护 结 构设 计 应 根据 基坑 侧壁 安 全 等 级确 定 结 构 重 要性 系数 o，安 全 等 级 为 一 级 时 取 o 1.1；安 全 等 级 为 二 级 时 取 o 1.0；安 全 等 级 为 三 级 时 取 o 0.9。3.1.7 支护 结 构设 计 应 符 合 下 列 规 定：1 应 根据 周 边环境 的 重 要性、对 变形 的 适应 能 力 及土（岩）的性质等 因 素 确 定支护 结 构 的 水 平 变形 限 值，最 大 水 平 变形值应 满足 正常 使 用 要求；2 周 边 地 面 竖 向变形应 根据 邻近 建 筑 结 构 形 式及 使 用 现 状 进行 控 制；3 当邻近 有 重 要 管 线 或支护 结 构作 为 永 久 性结 构时，其 水 平 变形 和 竖 向变形应 按 满足其 正常 工 作 的要求 控 制；4 当 无 明 确 要求 时，最 大 水 平 变形 限 值：一 级 基坑 为 0.002h，二 级 基坑 为 0.004h，三 级 基坑 为 0.006h。3.1.8 基坑支护 应 以 对 地 下水 资 源 和 环境影响 最 小 为 原则，确 定 地 下水控 制方 法。3.1.9 基坑工程设计应包括下列内容：1 支护结构体系的方案和技术经济比较；2 基坑支护体系的稳定性验算；3 支护结构的强度、稳定和变形计算；4 地下水控制设计；5 对周边环境影响的控制设计；6 基坑土方开挖方案；7 基坑工程的监测要求。3.1.10 支护 结 构设 计、施 工 应 具 备 以 下基 本 资 料：1 建 筑 场 地 及 其 周 边，地 表 至 基坑 底 面下 一 定 深度 范 围 内 地 层 结 构、土（岩）的 物 理力 学 性质，地 下水分 布、含 水 层 性质、渗透 系数 和 施 工 期 地 下水 位 可能 的 变 化 等 资 料；ahxa=72 标有建 筑 红 线、施 工 红 线 的总 平 面 图 及基础 结 构设 计 图；3 建 筑 场 地 内及 周 边 的地 下 管 线、地 下设 施 的位 置、深度、结 构 形 式、埋 设时 间 及 使用 现 状；4 邻近已 有建 筑 的位 置、层数、高 度、结 构 类 型、完 好 程 度、已 建 时 间、沉 降 观 测 资料 以 及基础 类 型、埋 置 深度、主 要 尺寸、基础 距 基坑 侧壁 的 净 距 等；5 基坑 周 围 的地 面排水 情况，地 面 雨 水、污 水、上下水 管 线 排 入 或 漏（渗）入 基坑 的可能 性 及 其 管理 控 制体 系 资 料；6 施 工 期间 基坑 周 边 的地 面 堆 载 及 车辆、设 备 的 动、静 载 情况 等；3.1.11 土 压 力 及水 压 力 计 算、土 的 各 类 稳定 性验 算时，土、水 压 力 的 分、合 算 方 法 及 相应 的 土 的 抗 剪 强 度 指 标 类 别 应 符 合 下 列 规 定：1 对 地 下水 位 以 上 的 黏 性 土、黏 质 粉 土，应采 用 三 轴 固 结 不 排水 剪 切试 验 确 定 的 抗 剪 强 度 指 标 ccu、cu或 采 用 直剪 固 结 快 剪 试 验 确 定 的 抗 剪 强 度 指 标 ccq、cq，对 地 下水 位 以 上 的 砂 质 粉 土、砂 土、碎 石 土，土 的 抗 剪 强 度 指 标 应采 用 有 效 应 力 强 度 指 标 c、；2 对 地 下水 位 以 下 的 黏 性 土、黏 质 粉 土，可 采 用 土 压 力、水 压 力 合 算 方 法；其中，对 正常 固 结 和 超 固 结 土，土 的 抗 剪 强 度 指 标 应采 用 三 轴 固 结 不 排水 剪 切试 验 确 定 的 抗 剪 强 度 指标 ccu、cu或 采 用 直剪 固 结 快 剪 方 法 确 定 的 抗 剪 强 度 指 标 ccq、cq；对 欠 固 结 土，宜采 用 有效 自 重压 力 下 预 固 结的 三 轴不 固 结 不 排水 试 验 确 定 的 抗 剪 强 度 指 标 cuu、uu；3 对 地 下水 位 以 下 的 砂 质 粉 土、砂 土和 碎 石 土，应采 用 土 压 力、水 压 力 分算 方 法，土的 抗 剪 强 度 指 标 应采 用 有 效 应 力 抗 剪 强 度 指 标 c、；对 砂 质 粉 土，当 缺 少 有 效 应 力 强 度 指标 时，也 可 采 用 三 轴 固 结 不 排水 抗 剪 强 度 指 标 ccu、cu或 直剪 固 结 快 剪 强 度 指 标 ccq、cq代替；对 砂 土和 碎 石 土，有 效 应 力 抗 剪 强 度 指 标 可 根据标准 贯 入 试 验 击 数 和水下 休 止 角 等 物 理 力 学 指 标 取值；当 采 用 土 压 力、水 压 力 分算 方 法 时，水 压 力 可 按 静 水 压 力 计 算；当 存 在地 下水渗 流 时，宜 按渗 流 理 论 计 算水 压 力 和土 的 竖 向 有 效 应 力；当 存 在 多 层 地 下水时，应 根据地 下水 赋存 条 件，分 别 计 算 与 各 层 地 下水 相 关的 水 压 力；4 有 可 靠 的工程经验 时，土 的 抗 剪 强 度 指 标 可 根据 室 内或原 位 测 试得 到 的其 它 物 理 力 学 指 标，按 经验方 法 确 定。3.1.12 基坑支护设 计 应 对 施 工质量 检 测及 施 工监 控 提 出 要求。3.1.13 支护设 计 应 选 择 符 合 支护 结 构 实 际 条 件 的计 算 模 型，并在 确 认参 数 的 合理 性、计 算 结 果 的 可 靠 性 后，方 可 将 计 算 结 果用 于 设 计。3.1.14 基坑 工程 设 计 应 提 出 监 测 技术要求，包括 监 测 项目、监 测 频率、监 测 点 位 置 及 监 测控 制 值 和 报警 值 等。3.1.15 基坑支护设 计文 件内容 应 符 合 本规程 附录 A的要求。3.2勘察要求 3.2.1 岩 土 工程 勘察 应包括 基坑 工程 勘察 的 内容，并 最终提供满足 基坑 工程 设 计要求的 勘 察成 果。3.2.2 在 拟 建工程的 初步 勘察 阶 段，应 搜 集 拟 建 场 区 及 周 围 的工程地质 和水 文地质 资 料，进行工程地质调查，在 现场 勘测 与室 内 试 验工 作基础上，对 岩 土 工程条 件 进行 初步 分 析，预 测基坑 工程中 可能 产 生 的 主 要 岩 土 工程 问 题。83.2.3 详细 勘察 成 果 应包括 基坑 工程 设 计、施 工 所 需 的 场 地、岩 土 地 层 和 地 下水 等 基础 资 料，对基坑 工程、支护 方 案提 出 建 议。当已 完 成 的 详 勘 资 料 不能 满足 基坑 工程 设 计 需 要 时，应 为 基坑设 计 专门 进行 补充 勘察。3.2.4 勘 探 的 范 围应 按基坑 的 复杂 程 度 及 工程地质 与 水 文地质条 件 确 定。对 于 水 平 方 向 分布 稳定 的地 层 单 元，勘 探 测 试 范 围 不 应 小 于 基坑 周 边 范 围。当 地 层空间 分 布 不 稳定、跨越 工程地质单 元 或 需 查 明 专门问 题时，勘 探 范 围应 根据 支护设 计 需 要 扩 大，查 明 基坑 影响 范 围 内 的 不 利 岩 土 层 的 分 布，外 扩 范 围 可达 到 基坑 深度 的 1倍 2倍。3.2.5 勘 探 点 宜 沿 基坑 边线 布置。勘 探 点 间 距 应 按基坑 的 复杂 程 度 及 工程地质 与 水 文地质条 件 确 定，当 地 层 水 平 方 向变 化 较 大，有 相 对 不 利 的 岩 土 层 或 软弱 结 构面时，应 增加勘 探 点。3.2.6 勘 探 孔深度应 按基坑 的 复杂 程 度 及 工程地质 与 水 文地质条 件 确 定，并 应 满足 设 计计算 的要求，其 深度 不 宜 小 于 基坑 深度 的 2倍。在 基坑 工程 勘 探 深度 内 遇 中等 风 化 及 微 风 化 岩 石 时，可 根据 岩 石 类 别 及支护 要求 适 当 减少深度。3.2.7 渗透 系数宜 通 过 现场 试 验 确 定，当 设 计 需 要 且模拟 工 况 适 合 时，可 进行 室 内渗透 试验。对 岩 质 基坑，当 存 在 顺 层 软弱 结 构面时，应 在 室 内或 现场 测定 结 构面 的 抗 剪 强 度 指 标。3.2.8 抗 剪 强 度 试 验 可 根据 设 计 需 要 或 工程经验，选 择静 三 轴压 缩（拉伸）试 验 或 直 接 剪切试 验。静 三 轴压 缩（拉伸）试 验 可 采 用 固 结 不 排水 剪 方 法，直 接 剪 切试 验 可 采 用 固 结 快 剪 方 法。工 况 分 析 需 要 时，应做 残余 抗 剪 强 度 试 验 及 侧 压 力 系数 试 验。对 特殊 性 岩 土 应 作 专门 性 试 验。3.2.9 当 场 地 水 文地质条 件 复杂、在 基坑开挖 过 程中 需 要 对 地 下水 进行 控 制 且 已 有 资 料 不 能 满足 要求 时，应 进行 专门 的 场 地 水 文地质 勘察。场 地 水 文地质 勘察 应 达 到 以 下 要求：1 查 明 地 下水 含 水 层 和 隔 水 层 的 层 位、埋深 和分 布 情况，查 明 各含 水 层（包括 上 层 滞水、潜 水、承 压 水）的 补 给 条 件和水 力 联 系；2 对 于 含 水 层 以 及 截 水 帷幕 涉 及 的 主 要 隔 水 层，应 分 层 提供 渗透 系数；3 分 析 施 工 过 程中地 下水 位 变 化 对支护 结 构和基坑 周 边环境 的 影响，提 出 应采取 的 措施。3.2.10 基坑 工程的 岩 土 工程 勘察成 果，除 应 符 合 一般 要求 外，尚应包括 下 列 内容：1 提供 基坑 工程 设 计 所 需 的地 层 结 构、岩 土 的 物 理 力 学 性质 指 标 以 及 含 水 层 水 文地质 参 数；2 评 价 地 下水对基坑 工程的 影响，提 出 地 下水控 制方 法 的建 议；3 对 施 工 过 程中 形 成 的 流 砂、流 土、管 涌 及整 体 失 稳 等 现 象 的 可能 性进行 评 价 并 提 出预 防 措 施；对 具 有 特殊 性质的 岩 土，应 分 析 其 对基坑 工程的 影响，并 提 出 对设 计 施 工的 相应措 施 的建 议；4 评 价 基坑 工程 与周 边环境 的 相 互 影响 并 提 出 设 计、施 工 应 注 意 的 事 项 和 必要的 保 护措 施 的建 议；5 提供 平 面 图、地 层 剖 面 图 及 与 支护设 计有关的 岩 土 试 验 成 果 图 表。3.3支护结构选型 3.3.1 支护 结 构 应 综合 考 虑基坑 周 边环境 限 制条 件、开挖 深度、工程地质 与 水 文地质条 件、9施 工工 艺 及设 备 条 件、周 边相 近 条 件基坑 的工程经验、施 工工 期 及 施 工 季 节 等 因 素，并 按表3.3.1选型。表 3.3.1 各 类 支护 结 构 的 适 用 条 件 结 构 类 型 适 用 条 件 安 全 等 级 基坑 深度、环境 条 件、土 类 和 地 下水 条 件 支 挡 式 结 构 锚 拉 式 结 构 一 级 二 级 三 级 适 用 于 较 深 的 基坑 1 排桩 适 用 于地 下水 位 以 上、可 降 水或 结 合 截 水 帷幕 的 基坑 2 地 下 连 续 墙 宜 同 时 用 作主 体地 下 结构 外 墙，可 同 时 用 于 截 水 3 锚杆 不 宜 用 在 软弱 土 层 和 含 有 高 水头 地 下水 的 碎 石 土、砂 土 层 中 4 当邻近 基坑 有建 筑 物 地 下 室、地 下构筑 物 等，锚杆 的有 效 锚 固 长 度 不足 时，不 应采 用 锚杆 5 当 锚杆 施 工会 造 成基坑 周 边 建（构）筑 物 的 损害 或 违 反 城市地 下 空间 规划等规 定时，不 应采 用 锚杆 支 撑 式 结 构 适 用 于 较 深 的 基坑 悬臂 式 结 构 适 用 于 较 浅 的 基坑 双排桩 适 用 的 基坑 深度 大 于 悬臂 桩，但占 用 较 大 场 地。当 锚 拉 式、支 撑 式和 悬臂 式 结 构 不 适 用时，可 考 虑 采 用 双排桩 逆 作 法 适 用 于 不 宜采 用 临 时支护 结构构件或主 体结 构 地 上、地 下 同 步 施 工的 场 合 土 钉 墙 单 一 土钉墙 二 级 三 级 适 用 于地 下水 位 以 上或 可 实 施 降 水 的 基坑，但 基坑 深度 不 宜 大 于 10m 当 基坑 潜 在 滑动面内 有建 筑 物、重 要地 下 管 线 时，不 宜采 用 土钉墙 预 应 力 锚杆 复合 土钉墙 适 用 于地 下水 位 以 上或 可 实 施 降 水 的 基坑，但 基坑 深度 不 宜 大 于 15m 水 泥 土桩 垂直复 合 土钉墙 基坑 深度 不 宜 大 于 10m且 不 宜 用 在 含 有 高 水 头 地下水 的 碎 石 土、砂 土、粉 土 层 中 微 型桩 垂直复合 土钉墙 适 用 于地 下水 位 以 上或 可 实 施 降 水 的 基坑，基坑 深 度 不 宜 大 于 10m 放坡 三 级 1 具 有 放坡 的 场 地条 件 2 可 与 上 述 支护 结 构 形 式 结 合 注：1 当 基坑 不 同 部 位的 周 边环境 条 件、土 层 性 状、基坑 深度 等 不 同 时，可 在 不 同 部 位 分 别 采 用 不 同 的 支护 形 式；2 支护 结 构 可 采 用 上、下部 以 不 同 结 构 类 型 组 合 的 支护 形 式，其 设 计 应 按基坑 侧壁 的 安 全 等 级 进 行总体 控 制。3.3.2 支护 结 构选型 应 考 虑 结 构 的 空间 效 应 和 受 力 特 点，采 用 有 利 支护 结 构 材 料受 力 特 性 的 形 式。3.3.3 对 于 基坑上部 采 用 放坡或土钉墙，下部 采 用 支挡式 的 情况，放坡或土钉墙支护 的 高度（h1）大 于 基坑 总 深度 的 1/2时，应 考 虑桩（墙）顶 部 以 上土 体 与 桩（墙）支护 结 构 间 的 相 互 影响，并 应 严格 控 制 桩（墙）顶 部 的 水 平 位 移。3.4水平荷载 3.4.1 支护 结 构设 计 时，所采 用 的 荷载 效 应 组 合，应 符 合 下 列 规 定：1 支护 结 构构件 承载力 计 算时，按 承载 能 力 极 限 状态 下 的 荷载 效 应 基 本组 合；当 支护 10结 构作 为 永 久 或 临 时支护时，其 作 用 基 本组 合 的 综合 分 项 系数 分 别 不 应 小 于 1.35及 1.25；2 支护 结 构整 体 稳定 性计 算时，按 承载 能 力 极 限 状态 下 荷载 效 应 的 基 本组 合，但 其 分项 系数取 1；3 支护 结 构水 平 位 移 及 周 边 地 面 沉 降 计 算时，按 正常 使 用 极 限 状态 下 荷载 效 应 的标准 组 合。3.4.2 计 算作 用 在 支护 结 构上 的 水 平荷载 时，应 考 虑下 列 作 用：1 基坑内 外 土 的 自 重（包括 地 下水）；2 基坑 周 边既 有 和 在建的建（构）筑 物 荷载；3 基坑 周 边 施 工 材 料 和设 备 荷载；4 基坑 周 边 车辆 荷载；5 冻胀、温 度变 化 等 产 生 的 作 用。3.4.3 作 用 在 支护 结 构上 的 土 压 力 应 按下 列 规 定 确 定：1 支护 结 构 外侧 的 主 动 土 压 力 标准 值、支护 结 构内 侧 的 被动 土 压 力 标准 值宜 按下 列 公 式 计 算（图 3.4.3）：1）对 地 下水 位 以 上或水土 合 算 的 土 层 i a,i a,ak2 K c K pi ak-=s（3.4.3-1）)245(tan2,ii aKj-=（3.4.3-2）i p i p pk pkK c K p,i,2+=s（3.4.3-3）)245(tan2,ii pKj+=（3.4.3-4）式 中：pak 支护 结 构 外侧，第 i层 土 中计 算 点 的 主 动 土 压 力 标准 值（kPa）；当 pak 0时，应取 pak 0；ak、pk 分 别 为 支护 结 构 外侧、内 侧 计 算 点 的 土 中 竖 向应 力 标准 值（kPa），按 本规程第 3.4.5条的规 定 计 算；Ka，i、Kp，i 分 别 为第 i层 土 的 主 动 土 压 力 系数、被动 土 压 力 系数；ci、ji 第 i层 土 的 粘聚 力（kPa）、内 摩擦角（）；按 本规程第 3.1.11条的规 定 取值；ppk 支护 结 构内 侧，第 i层 土 中计 算 点 的 被动 土 压 力 标准 值（kPa）。2）对水土分算 的 土 层()a a aku K c K u p+-=i a,i i a,ak2 s（3.4.3-5）()p i p i p p pku K c K u p+-=,i,pk2 s（3.4.3-6）式 中：ua、up 分 别 为 支护 结 构 外侧、内 侧 计 算 点 的 水 压 力（kPa）；对 静 止 地 下水，按 本 规程第 3.4.4条的规 定 取值；当 采 用 悬挂 式 截 水 帷幕 时，应 考 虑 地 下水 沿 支护 结 构 向 基坑面 的 渗 流 对水 压 力 的 影响。11 pkak0 图 3.4.3 土 压 力 计 算 2 在 支护 结 构土 压 力 的 影响 范 围 内，存 在 相 邻 建 筑 物 地 下墙 体等 稳定 界 面时，可 采 用库仑 土 压 力 理 论 计 算 界 面内 有 限 滑动 楔 体 产 生 的 主 动 土 压 力，此 时，同 一 土 层 的 土 压 力 可 采 用 沿 深度线 性 分 布 形 式；3 有 可 靠 经验 时，可 采 用 支护 结 构 与 土 相 互 作 用 的方 法 计 算土 压 力。3.4.4 静 止 地 下水 的 水 压 力 可 按下 列 公 式 计 算：wa w ah u g=（3.4.4-1）wp w ph u g=（3.4.4-2）式 中：w 地 下水 的 重 度（kN/m3），取 w 10kN/m3；hwa 基坑 外侧 地 下水 位 至 主 动 土 压 力 计 算 点 的 垂直距离（m）；对 承 压 水，地 下水 位 取 测 压 管 水 位；当 有 多个 含 水 层 时，应 以 计 算 点 所 在 含 水 层 的地 下水 位为 准；hwp 基坑内 侧 地 下水 位 至 被动 土 压 力 计 算 点 的 垂直距离（m）；对 承 压 水，地 下水 位 取 测 压 管 水 位。3.4.5 土 中 竖 向应 力 标准 值应 按下式 计 算：D+=jk ac ak,s s s（3.4.5-1）pc pks s=（3.4.5-2）式 中：ac 支护 结 构 外侧 计 算 点，由 土 的 自 重 产 生 的 竖 向 总 应 力（kPa）；pc 支护 结 构内 侧 计 算 点，由 土 的 自 重 产 生 的 竖 向 总 应 力（kPa）；k，j 支护 结 构 外侧 第 j个 附加 荷载 作 用 下 计 算 点 的 土 中 附加 竖 向应 力 标准 值（kPa），应 根据 附加 荷载 类 型，按 本规程第 3.4.6条、第 3.4.7条计 算。3.4.6 均 布 附加 荷载 作 用 下 的 土 中 附加 竖 向应 力 标准 值应 按下式 计 算（图 3.4.6）：0,qj k=Ds（3.4.6）式 中：q0 均 布 附加 荷载 标准 值（kPa）。12d0k,j 图 3.4.6 均 布 竖 向 附加 荷载 作 用 下 的 土 中 附加 竖 向应 力 计 算 3.4.7 局 部附加 荷载 作 用 下 的 土 中 附加 竖 向应 力 标准 值 可 按下 列 规 定 计 算：1 对 条 形 基础下 的 附加 荷载（图 3.4.7a）：当 d a/tan za d（3a+b）/tan 时 a bb pj k20,+=Ds（3.4.7-1）式 中：p0 基础 底 面附加 压 力 标准 值（kPa）；d 基础 埋 置 深度（m）；b 基础 宽 度（m）；a 支护 结 构 外边 缘 至 基础 的 水 平 距离（m）；附加 荷载 的 扩 散 角（），宜取 45；za 支护 结 构 顶 面 至 土 中 附加 竖 向应 力 计 算 点 的 竖 向 距离。当 zad（3a+b）/tan 时，取 k，j
