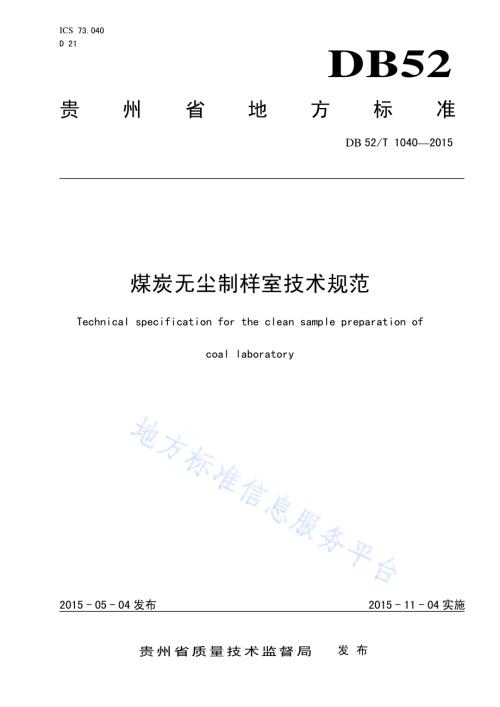

ICS 73.040 D 21 DB52 贵州省地方标准 DB 52/T 10402015 煤炭无尘制样室技术规范 Technical specification for the clean sample preparation of coal laboratory 2015-05-04发布 2015-11-04实施贵州省质量技术监督局 发布 DB52/T 10402015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 要求.2 5 试验方法.4 6 验收.6 DB52/T 10402015 II 前 言 本标准按照 GB/T 1.1-2009标准化指导原则 第1部分：标准的结果和编写给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由贵州省煤炭产品质量监督检验院提出并归口。本标准起草单位：贵州省煤炭产品质量监督检验院、长沙开元仪器股份有限公司。本标准主要起草人：吴杰、罗建文、鄢正安、余阳博、朱彤、饶丹梅、邹进、骆永、陈新、缪红兵、张頔、张丽萍、唐大易、韩娅、李远。本标准为首次制订。DB52/T 10402015 1 煤炭无尘制样室技术规范 1 范围 本标准规定了煤炭无尘制样室的术语和定义、要求、试验方法、验收。本标准适用于各种煤炭无尘制样室。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 211 煤中全水分的测定方法 GB/T 212 煤的工业分析方法 GB 474 煤样的制备方法 GB/T 15432 环境空气 总悬浮颗粒物的测定 重量法 GB/T 18204.1 公共场所卫生检验方法 第1 部分：物理因素 GB/T 19494.1 煤炭机械化采样 第1 部分：采样方法 GB 50016 建筑设计防火规范 GB 50591 洁净室施工及验收规范 JGJ/T 177 公共建筑节能检测标准 3 术语和定义 下列术语和定义适用于本文件。3.1 煤样 coal sample 为确定某些特性而从煤中采取的有代表性的一部分煤。3.2 制样 sample preparation 使煤样达到分析或试验状态的过程。3.3 试样缩分 sample division 将试样分成有代表性、分离的部分的制样过程。3.4 DB52/T 10402015 2 洁净区 clean zone 空气悬浮粒子浓度受控的限定空间。3.5 煤炭无尘制样室 clean coal sample preparation laboratory 空气中总悬浮颗粒物浓度受控的煤炭制样房间。4 要求 4.1 煤炭无尘制样室的组成 由房屋、煤炭制样设备和工具、除尘系统组成。4.2 房屋 4.2.1 房屋的建筑平面和空间布局应具有适当的灵活性，宽大敞亮、不受风雨及外来灰尘的影响。主体结构宜采用大空间及大跨度柱网，不宜采用内墙承重体系。4.2.2 地面应为水泥地面，堆掺缩分区应在水泥地面上铺设厚度6 mm 的钢板。检测室宜在除设备和设施以外的区域全部铺以厚度6 mm 的钢板。4.2.3 房屋维护结构的材料应符合保温、隔热、防火、防潮、少产尘等要求。4.2.4 房屋主体结构的耐久性应与室内装备和装修水平相协调，并应具有防火、控制温度变形和不均匀沉陷性能。房屋的变形缝不宜穿越洁净区。4.2.5 送、回风管和其它管线暗敷时，应设置技术夹层、技术夹道或地沟等。穿越楼层的竖向管线需暗敷时，宜设置技术竖井，其形式、尺寸和构造应符合风道、管线的安装、检修和防火要求。4.2.6 应有面积适宜、无强光、无高温热源、无强空气对流，且防雨淋的独立，单相邻的房间安置除尘系统主机。4.2.7 房屋的耐火等级不应低于二级。防火应符合 GB 50016 的要求。4.3 煤炭制样设备和工具 4.3.1 制样设备 4.3.1.1 破碎机 颚式破碎机、锤式破碎机、对辊破碎机钢制棒（球）磨机、其他密封式研磨机、各种缩分机和联合破碎缩分机。破碎机能对煤炭逐级破碎，制成粒度0.2 mm 的一般分析试验用煤样。4.3.1.2 振筛机。4.3.1.3 鼓风干燥箱 温度范围 0 110，可调。4.3.1.4 标准筛 DB52/T 10402015 3 规格 25 mm、13 mm、6 mm、3 mm、1 mm、0.2 mm 及其它孔径的方孔筛，规格 3 mm 的圆孔筛。4.3.2 制样工具 4.3.2.1 锤子、手工磨碎煤样的钢板和钢辊等。4.3.2.2 不同规格的二分器。4.3.2.3 十字分样板、铁锹、镀锌铁盘或搪瓷盘、毛刷、清扫设备和磁铁等。4.4 除尘系统 4.4.1 分类 按布置方式分为沿墙式和地沟式。4.4.2 选择 优化选择沟式除尘系统。4.4.3 系统组成 应包括主机、管道、管道附件、控制部件、吸尘部件。4.4.4 系统部件 4.4.4.1 主机 主机的技术要求应符合表 1 的规定。表1 主机的技术要求 4.4.4.2 管道 主管道的伸缩软管、软管、接设计加工成形的渡锌白铁皮管及各种管道应具有防腐蚀性。4.4.4.3 管道附件 4.4.4.3.1 沿墙式除尘系统管道附件应包括管夹、护罩、拐角护罩、端盖。4.4.4.3.2 地沟式除尘系统管道附件应包括管夹、地沟盖板，材料用不锈钢或经表面处理后不易粘煤尘灰。4.4.4.4 控制部件 项 目 技术要求 处理风量（570011000）m3/h 全压（160026000）Pa 压缩空气压力（0.40.8）Pa 电压 380 V，50 Hz 噪声（832）dB 过滤方式 负压 DB52/T 10402015 4 应有 PLC 信号处理信号输出，近程控制按钮，远程控制旋钮，中间继电器内外部尘源控制装置。4.4.4.5 吸尘部件 应包括堆掺区吸尘、制样设备吸尘、工作台吸尘等部分，技术要求应符合表 2 的规定。表2 吸尘部件的技术要求 4.5 制样室技术指标 4.5.1 噪声 制样间的噪声60 dB。主机房的噪声85 dB。4.5.2 总悬浮物颗粒物 制样室的总悬浮物颗粒物浓度300 g/m3。4.5.3 制样精密度 使用除尘系统前后对样品制备的精密度0.05 PL2。注：PL为采样、制样和化验总精密度。按GB/T 19494.1的规定，精煤为0.8%；其他煤种为0.1干基灰分%，且1.6%。5 试验方法 5.1 煤炭无尘制样室组成 目测检查。5.2 房屋 检查房屋的验收证书或房屋设计和建设资料。5.3 制样设备和工具 检查设备和工具的实物、合格证或检测报告、台账。5.4 除尘系统 项 目 沿墙式技术要求 地沟式技术要求 沿墙吸尘 吸风口风速为（310）m/s，风量为（12002500）m3/h，控制距离0.5 m，内外部接口管口直径与设备匹配。/堆掺区吸尘 吸风口风速为（310）m/s，风量为（15003000）m3/h，控制距离0.5 m，内外部接口管口直径与设备匹配。制样设备吸尘 缝隙口风速为（14）m/s，风量为250 m3/h（破碎机、制粉机、电动缩分机），内外部接口管口直径与设备匹配。联合制样机吸尘主要在上料口及弃料口位置，吸风口风速为（310）m/s，风量为（5001000）m3/h。0.2 mm粉样工作台吸尘 吸风口风速为（38）m/s，风量为（18003000）m3/h，控制距离0.5 m，内外部接口管口直径与设备匹配。DB52/T 10402015 5 5.4.1 系统组成 目测检查。5.4.2 主机 5.4.2.1 风量按 JGJ/T 177 的规定测量。5.4.2.2 压力按 GB/T 18204.1 的规定测量。5.4.2.3 电压用交流电压表进行测量。5.4.2.4 噪声按 GB 50591 的规定测量。5.4.3 管道 目测检查。5.4.4 管道附件 目测检查。5.4.5 控制部件 目测检查。5.4.6 吸尘部件 5.4.6.1 风量按 JGJ/T 177 的规定测量。5.4.6.2 风速按 GB/T 18204.1 的规定测量。5.4.6.3 控制间距用卷尺进行测量。5.5 制样室技术指标 5.5.1 噪声 按 GB 50591的规定测量。5.5.2 总悬浮物颗粒物 按 GB/T 15432 的规定测量。5.5.3 制样精密度 5.5.3.1 取同一煤源标称最大粒度为 25 mm的煤样 20 个，每个试样质量 80 kg。用 25 mm 的二分器对每个试样进行一次缩分，成为一个试样对。把缩分后的试样分为两组，每组的 20个样品按 GB 474规定制样，在使用无尘制样系统和非无尘系统的条件下，进行一般分析试验煤样的制备。5.5.3.2 每个样品按 GB/T 212 的规定检验煤灰分值。5.5.3.3 当上述两组误差值的平均值0.05 PL2时，则制样精密度符合要求；如两组误差值的平均值0.05 PL2，则精密度不符合要求。DB52/T 10402015 6 6 验收 6.1 分项验收 应对房屋、制样设备和工具、除尘系统分别进行验收。6.2 整体验收 应对煤炭制样室的噪声、总悬浮物颗粒物、制样精密度等进行测量和验收。6.3 验收结果 分项验收和整体验收结果符合本标准的规定，验收合格，出具验收报告。6.4 验收报告 6.4.1 报告内容 验收报告内容至少包括：a)标题；b)实验室的名称和地址，以及与实验室地址不同的检测的地点；c)客户的名称和地址；d)检测的方法、结果和验收结论；e)检测人员及报告批准人签字或等效的标识。6.4.2 报告附件 报告附件应包括房屋验收和检测报告、制样设备和工具检测报告、除尘系统检测报告、制样室技术指标检测报告。_ DB52/T 1040-2015
