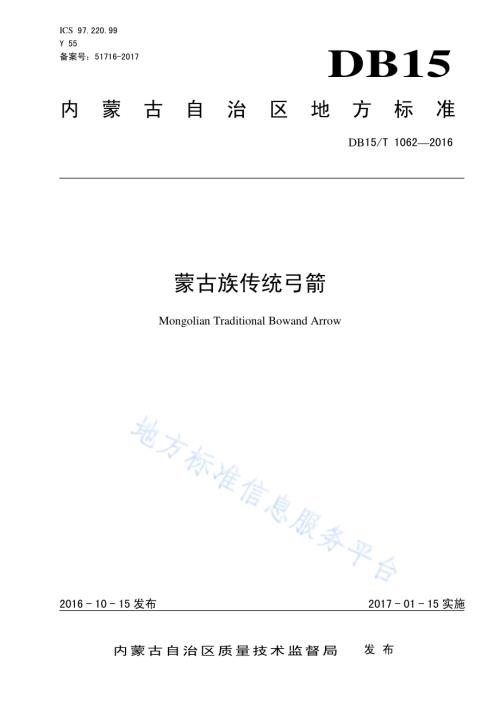

ICS 97.220.99 Y 55 备案号：51716-2017 DB15 内蒙古自治区地方标准 DB15/T 10622016 蒙古族传统弓箭 Mongolian Traditional Bowand Arrow 2016-10-15 发布 2017-01-15 实施 内蒙古自治区质量技术监督局 发布 DB15/T 10622016 前 言 本标准 按照GB/T 1.12009 给出 的规 则起 草。本标准 由内 蒙古 自治 区体 育局提 出并 归口。本标准 起草 单位：内 蒙古 狄和民 族用 品有 限公 司、内蒙古 自治 区体 育局、内 蒙古师 范大 学、内蒙 古民俗文 化研 究基 地、内蒙 古射箭 艺术 协会。本标准 主要 起草 人：诺敏（传承 人）、敖 其、董杰、特尼 格尔、苏 布达。I DB15/T 10622016 蒙古族传统弓箭 1 范围 本标准 规定 了蒙 古族 传统 弓、箭、靶 的设 计原 则、设计要 求、结构、制 作流 程、验 证需 求、标识、包装、运输 和贮 存。本标准 适用 于蒙 古族 传统 弓、箭、靶 设计、生 产、比赛、科研、教 学、贸易 及其相 关领 域。2 设计原则 为 满 足人 们生 产、生 活、娱 乐 需求，取材 绿色、生态、安 全、环 保，便 于携带、使 用方 便，体 现游牧文化 的特 点。3 设计要求 3.1 弓里使 用动 物角，弓 外是 动物筋。3.2 蒙古族 角弓 为裸 弓,即无 瞄 准器，减震 器，箭台 等现 代辅助 设备。3.3 使用钝 头箭。3.4 萨仁靶、通 克靶（为 相套 的五色 环靶）或 以萨 仁靶、通克 靶为 基础 研发 的电 子靶。4 结构图 4.1 弓的结构图见图 1。图1 蒙古族传统角弓结构图 1 DB15/T 10622016 4.2 箭的结构图见图 2。图2 蒙古族传统箭的结构图 4.3 靶的结构图 4.3.1 萨仁靶 的结 构 图见图 3（电子靶 外形 与萨 仁靶 相同）。图3 蒙古族传统射箭环靶 4.3.2 通克靶 结构 图见 图 4。2 DB15/T 10622016 图4 通客靶结构图 4.4 弓的部位名称和材料 4.4.1 弓胎 弓的基 础，材料：竹 或木 材。4.4.2 弓里 弓胎内 侧。材料：牛 角。4.4.3 弓面 弓胎外 侧。材料：牛背 筋或牛蹄 筋。4.4.4 弓弰 弓弦两 端。材料：牛 角或 木材。4.4.5 弓把 弓的中 间部 位握 弓处。材 料：动 物皮 包裹。4.4.6 弓码 在弓弰 和牛 角衔 接处，备 于弦结 下落。材 料：动物 角或木 材。4.4.7 弓的外包 材料：蛇皮 或桦 树皮。4.4.8 弓弦 拉弓绳 索。材料：生 牛皮 或凯米 拉专 用弓 弦线（Camilla）。3 DB15/T 10622016 4.5 箭的部位名称和材料 4.5.1 箭杆 材料：竹或 木材。4.5.2 箭羽 箭尾处 三片 羽毛。材 料：羽毛。4.5.3 箭头 材料：牛角、木 材。4.6 射靶的名称和材料 4.6.1 萨仁靶 材料:生牛 皮、毡片、驼 皮绳。4.6.2 通克靶 材质：蓝、白、绿、黄、红颜 色的 布，毡片。5 制作流程 5.1 弓的制作流程 5.1.1 制作弓胎 具有弹 性的 竹、木材 料。5.1.2 粘贴牛筋 将备好 的筋 用动 物胶 逐层 粘贴在 弓胎 上。5.1.3 制作弓弰 根据弓 的形 状制作 弓弰。5.1.4 粘贴牛角 将牛角 粘在 弓胎 内侧。5.1.5 平衡两侧 根据弓 的左 右两侧 平衡 处理。5.1.6 防潮处理 在弓里 粘贴 桦树 皮或 蛇皮。5.1.7 美化修饰 根据需 求可 以镶 嵌金 银等材 料。5.2 箭的制作流程 5.2.1 选 择 竹或 木材，水 里浸泡1 周，阴 干。4 DB15/T 10622016 5.2.2 根据需 求对 原材 料的 长短、粗细 进行 打磨、切 割等。5.2.3 粘贴箭 羽和 箭头。5.2.4 打磨染 色。5.3 靶的制作流程 5.3.1 萨仁靶制作 裁制毡 片、牛皮，缝 制，打磨，上色。5.3.2 通克靶制作 裁制毡 片，缠绕 布条。6 验证要求 6.1 材料验证要求 6.1.1 制弓材料验证方法 6.1.1.1 牛角 角无扭 曲、无褶 纹、弹性 好的牛 角。6.1.1.2 牛筋 牛背筋 长度 不能 短于60 cm，无油 脂、无腐 烂。或使 用无刀 伤的 带叉 牛蹄 筋。6.1.1.3 鳔胶 无油脂、无 腐烂。6.1.1.4 竹片 2年以 上，竹节 少，阴干，无腐烂 的竹 子。6.1.2 制箭材料验证方法 6.1.2.1 用2 年以 上的 竹子。6.1.2.2 木材颜 色、粗细 均匀，无 发霉，变形 小的 硬杂 木。6.1.2.3 羽毛硬 质、整洁。6.1.3 制靶材料验证方法 6.1.3.1 萨 仁 靶所 用毡片 1 cm5 cm，薄厚 均匀，密 度强。生 牛皮软 硬适 度。6.1.3.2 通克靶 使用 布色 纯正，毡 片密度 强。6.1.3.3 电子靶 外观 形状 符合 萨仁 靶或通 克靶 要求，语 音播 报、图 像清 晰。6.2 外观验证方法 6.2.1 弓的外观 左右两 侧弯 曲度 相同，弓 弦落在 弓弰 中心，弓 弰与 弓弦在 一条 直线 上。5 DB15/T 10622016 6.2.2 箭的外观 笔直、光滑。6.2.3 靶的外观 萨仁靶 和通 克的 外观 圆形，颜色 分明 清晰，线 条流 畅。6.3 规格尺寸及允差 6.3.1 弓 上弦后150 cm（5 cm），弓宽3 cm 4.5 cm（0.5 cm）。弓 的 力度（以英 磅为 单位）、弓 弦拉 到78 cm（1 cm）（弓 把和 拉弦 大拇 指间距 所 指的 力度，单位为磅）。6.3.2 箭杆 根据手 臂长 度搭 配。标准 箭杆85 cm90 cm（0.5 cm），直 径为0.6 cm 1.4 cm（0.2 cm）。钝头，直 径不 小于2.5 cm，钝 头长度3 cm 5 cm。6.3.3 环靶 萨仁靶 直径50 cm（2 cm）,其他 四环 和靶 心宽 各5 cm；通克靶 直径32 cm（2 cm），其 他四 环3.5 cm，靶 心4 cm；电子靶 为正 方形 外框 边长70 cm（5 cm）,内环 尺寸 与萨仁 靶相 同。6.4 颜色要求 6.4.1 萨仁靶 的颜 色见 表 1。表1 萨仁靶五环颜色要求 中文名称 英文名称 HEX 格式 RGB 格式 位置 红色 Red#0000FF 0,0,255 靶心 绿色 Green#008000 0,128,0 第四环 黄色 Yellow#FFFF00 225,225,0 第三环 蓝色 Blue#0000FF 0,0,225 第二环 白色 White#FFFFFF 255,255,255 第一环 6.4.2 通克靶 的颜 色见 表 2。表2 通克靶的颜色要求 中文名称 英文名称 HEX 格式 RGB 格式 位置 红色 Red#0000FF 0,0,255 靶心 黄色 Yellow#FFFF00 225,225,0 第四环 绿色 Green#008000 0,128,0 第三环 白色 White#FFFFFF 255,255,255 第二环 蓝色 Blue#0000FF 0,0,225 第一环 6 DB15/T 10622016 6.5 弓的验证要求 制作得 当，力度 均匀，拉 弓如扇。6.6 箭的验证要求 与弓搭 配，粗细 均匀。6.7 靶的验证要求 萨仁靶 和通 克靶：尺 寸符 合要求，松 紧适 度，中箭 环脱落，其 他环 不受 影响。7 产品标识、包装、运输、贮存 7.1 标识 7.1.1 产品上应包含如下内容：a)名称；b)制造商；c)产品质 量检 验合 格证；d)产品执 行标 准编 码；e)规格、尺寸；f)商标；g)商标图 案。7.1.2 产品包装箱应包含如下内容：a)产品名 称；b)制造厂 名；c)产品型 号；d)规格尺 寸、数量。7.2 包装 包装物 应牢 固，无破 损，防挤压，防 潮。7.3 运输 产品搬 运时 应轻 装轻 卸，切勿重 压。7.4 贮存 干燥、通风、避 免阳 光直 射。7
