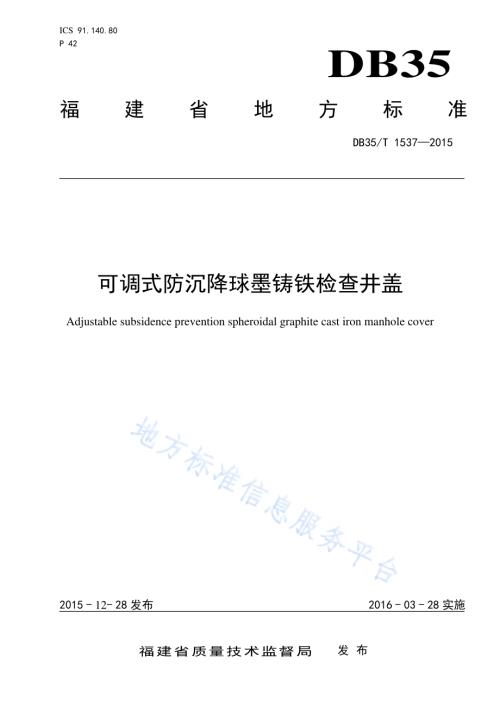

ICS 91.140.80 P 42 DB35 福建省地方标准 DB35/T 15372015 可调式防沉降球墨铸铁检查井盖 Adjustable subsidence prevention spheroidal graphite cast iron manhole cover 2015-12-28发布 2016-03-28实施福建省质量技术监督局 发布 DB35/T 15372015 I 前 言 本标准按GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。本标准由福建省住房和城乡建设厅提出并归口。本标准起草单位：福州三鑫隆铸业有限公司、福建省标准化研究院、福州市供排水管理中心、福州市政工程管理处、厦门市市政工程管理处、泉州市市政工程管理处、南平市市政工程管理处、三明市市政工程管理处、漳州市市政工程管理处、福州市规划设计研究院。本标准主要起草人：江文、兰韶华、程晓明、王伟、刘培荣、谢天宏、张晓阳、蔡元利、陈永峰、陶青、张瑞元、张木成、高小平、林鸿、陈演璋、唐兆官、杨健忠、叶茂、廖麒麟、黄丽娥、陈宏池、于艳凤。DB35/T 15372015 II 引 言 本文件的发布机构提请注意，声明符合本文件时，可能涉及到实用新型专利（专利号分别为：ZL 2012 2 0123946.3、ZL 2011 2 0534351.2)和外观设计专利（专利号为：ZL 2012 3 0414791.4）的使用。本文件的发布机构对于这些专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他愿意许可本文件的适用者无偿使用该3项专利。DB35/T 15372015 1 可调式防沉降球墨铸铁检查井盖 1 范围 本标准规定了可调式防沉降球墨铸铁检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于安装在绿化带、人行道、非机动车道、机动车行道、停车场、广场等地面的可调式防沉降球墨铸铁检查井盖、可调式防沉降球墨铸铁雨水篦子、可调式防沉降球墨铸铁装饰检查井盖。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1348 球墨铸铁件 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T 23661-2009 建筑用橡胶结构密封垫 GB/T 23858-2009 检查井盖 3 术语和定义 下列术语和定义适用于本文件。3.1 检查井盖 manhole cove 检查井井口可开启的封闭物，由井盖和井座组成。GB/T 23858-2009，定义3.1 3.2 井盖 cover 井盖设施中可启闭的部分。用于封闭检查井井口，需要时可开启。3.3 井座 manhole frame 固定于检查井井口或集水沟顶部的部分，用于安放井盖。3.4 可调式防沉降球墨铸铁检查井盖 adjustable subsidence prevention spheroidal graphite cast iron manhole cover 由球墨铸铁材料制成的，井座承载面为位于顶面与路面标高齐平的防沉降结构设计，井座与井体采用承插方式连接，上盘面为法兰盘式结构的井盖。3.5 DB35/T 15372015 2 可调式防沉降球墨铸铁雨水箅子 adjustable subsidence prevention spheroidal graphite cast iron rain grates 由球墨铸铁材料制成的，用于集水井或集水沟的井盖设施，允许雨水通过它流入集水井或集水沟。井座与井体采用承插式连接，上盘面为法兰盘式结构的雨水篦子。3.6 内盖 inside the cover 放置在检查井口内位于井盖下的二层井盖,可防止渣物落入井内保护井内设施。可放置在井座底盘内亦可单独安装在井体内，防止井盖意外开启造成的人员安全事故。3.7 集水井 gully 特指检查井中专门用于收集地表雨水并将其送入排水管道的一种。3.8 集水沟 gatch drain 特指地面标高以下专门用于收集地表雨水并将其送入排水管道的横向构筑物。3.9 可调式防沉降球墨铸铁装饰检查井盖 adjustable subsidence prevention decorative covers 井盖顶面为可填充使其外表与周围路面保持美观一致材料的结构设计，具有装饰性的井盖。3.10 嵌入深度(A)depth of insertion 井盖顶面至井盖与井座接触的最低点（如弹性锁定结构与井座的接触点）的高度。见图1中所示A值。3.11 井座支承面 supporting face of frame 井座中用于支承井盖的平面。其计算宽度见图1中的B值。3.12 斜度(e)taper of cover 井盖外沿上下形成的便于井盖开启的斜度。见图1中所示e值。3.13 井盖落座面 siting interface 井盖与井座支承面接触部分。见图1中所示C值。DB35/T 15372015 3 图1 井盖落座面 3.14 井座承载面 bearing area 井座承受荷载的部分。见图2中所示D值。图2 井座承载面 3.15 通风孔 vent 井盖上的通透性开孔。3.16 弹性锁定结构 locking structure 与井盖为一体，将井盖固定在其安装位置上、能防止井盖脱离井座的具弹性的结构。3.17 弹性缓冲减震胶垫 elastic cushion damping rubber mat DB35/T 15372015 4 固定在井座或井盖中具有弹性缓冲、降低磨耗、消除碰撞声等功能的材料，如橡胶垫等。3.18 铰链 hinge 井盖与井座间的连接防盗装置。3.19 试验荷载 test load 在测试井盖承载能力时规定施加的竖向荷载。GB/T 23858-2009，定义3.10 3.20 总间隙(a)total clearance 一套井盖设施内，井座与井盖之间相邻部件各最大独立间隙的总和。见图3（a1为左间隙，ac为中间间隙，ar为右间隙）。图3 间隙平面图 3.21 井座净开孔 clear opening 井座孔口可通过区域的最大内切圆直径（CO，单位：mm），见图4。DB35/T 15372015 5 cococococococo 图4 井座净开孔平面图 3.22 可通过区域 clear area 井座未被遮挡的区域，即阴影部分的面积（单位：）。见图5所示。图5 可通过区域平面图 3.23 行人区 pedestrian areas 专为行人使用，仅在清洗、装卸货物或紧急情况时让车辆通行的区域。4 分类和结构形式 4.1 分类 4.1.1 井盖设施按承载能力划分为如下六级：A15、B125、C250、D400、E600、F900。4.1.2 井盖设施按使用场所分为如下六组，部分组别安装位置参见图 5:a)第一组（最低选用 A15级）：绿化带等完全禁止机动车或非机动车驶入的区域；b)第二组（最低选用 B125级）：人行道、行人区、非机动车道、小型车停车场；c)第三组（最低选用 C250 级）：机动车行道靠路缘石 0.5m 以内或非机动车道靠路缘石 0.2m 以内区域，以及住宅小区、内街等仅有少量轻型机动车或小车行驶的区域；d)第四组（最低选用 D400级）：适用于通行各类型车辆的城市机动车道路、公路、高等级公路、高速公路及大型车停车场等区域；e)第五组（最低选用 E600级）：货运站、物流区、码头等区域；DB35/T 15372015 6 f)第六组（最低选用 F900级）：适用于机场区域。图6 各类井盖使用场所位置示意图 4.1.3 井盖设施按规格尺寸分为人孔和非人孔两种。非人孔规格尺寸不作规定，人孔规格尺寸按井座的净开孔（co）分为如下六类：600 mm、650 mm、700 mm、750 mm、800 mm。4.1.4 井盖选用参照附录 A。4.2 结构形式 可调式防沉降球墨铸铁检查井盖结构可参照附录B。5 材料 5.1 球墨铸铁 球墨铸铁应符合GB/T 1348的规定。球墨铸铁牌号为QT500-7，球化级别应达到3级及以上要求。5.2 橡胶垫 橡胶垫应符合GB/T 23661-2009中E类的要求。6 要求 6.1 外观 6.1.1 井盖顶面不应有拱度，井盖与井座的外表应完整、光滑，花纹及字标清晰无缺损。材质均匀，无影响产品使用的裂纹、冷隔、缩孔、鼓包、沙眼、气孔等缺陷，不得补焊。6.1.2 井盖与井座的接触面应平整、光滑，井盖落座面与井座支承面应进行机械加工，保证井盖与井座之间接触平稳。6.1.3 盖座保持顶平，井盖关闭后井盖与井座之间允许高差为2 mm，井盖与井座装配尺寸应符合 GB/T 6414 的要求。6.1.4 井座支撑面放置橡胶垫的槽道为机械加工形成上窄下宽“梯形”凹槽。凹槽尺寸：顶面宽 12 mm、底面宽 14 mm、深度为 8 mm、橡胶垫高出槽顶面 1mm2 mm。见图 8 所示。6.2 结构尺寸 6.2.1 防滑花纹 DB35/T 15372015 7 除装饰(填充式)井盖以外，井盖顶面应有防滑花纹，A15、B125、C250级井盖的防滑纹高度为2 mm6 mm，D400、E600、F900级井盖防滑纹的高度为4 mm8 mm，凸起部分面积占整个井盖面积的比例应不小于30%、不大于70%。6.2.2 开启仰角 铰接井盖的开启仰角应不小于100。6.2.3 斜度 井盖的斜度e以1:10为宜。6.2.4 橡胶垫镶嵌 检查井盖井座应镶嵌橡胶垫，橡胶垫顶面宽12 mm、底面宽14 mm、高度为10 mm，形状为梯形，见图7所示；橡胶垫嵌入深度8 mm。镶嵌橡胶垫后，井盖闭合时与井座支撑面金属间的距离1 mm2 mm。见图8所示。图7 橡胶垫形状 图8 井盖与井座的金属支撑面 6.2.5 嵌入深度 井盖的嵌入深度应符合表1的规定。DB35/T 15372015 8 表1 嵌入深度 类别 A15 B125 C250 D400 E600 F900 嵌入深度A/mm 20 30 30 50 50 50 6.2.6 总间隙 井盖与井座的总间隙应符合表2的规定。表2 总间隙 构件数量 井座净开孔co/mm 总间隙a=(a1+ac+ar)/mm 1件 400 3 400 6 2件 400 7 400 9 3件或以上 15,各部件间独立间隙不超过5 mm 6.2.7 井座支承面宽度 可调式防沉降井座支承面宽度应符合表3的规定。表3 井座支承面宽度 井座净开孔co/mm 井座支承面宽度B/mm 600 20 600 24 6.2.8 通风孔 有通风孔设计的检查井盖，通风孔值应符合表4的规定，通风孔应设在井盖或井座上。表4 通风孔的开孔面积 井座净开孔co/mm 最小透孔面积/mm2 600 为井座净开孔面积的5%600 1.4104 注1：对于A15到B125型，透孔直径为18 mm38 mm；注2：对于C250到F900型，透孔直径为30 mm38 mm；注3：最小透孔面积为所有透孔的面积之和。6.2.9 井座 可调式防沉降井座应符合下列要求：a)井座承载面支承压强应不小于 7.5 Nmm2；b)对于 D400、E600 和F900级别的井盖设施，其井座承载面径向宽度 D 应不小于 85 mm、厚度应不小于 7 mm；DB35/T 15372015 9 c)井座高度：D400、E600和 F900 级别的井座高度应不小于 190 mm；d)井盖的制造应当确保与井座的适配性。对于 D400、E600和 F900 型，其井座的制造应当确保使用时的安静稳定。井盖应通过如接触表面的加工、防噪音的弹性缓冲减震橡胶条或接触的弹性锁定结构设计以确保无噪音。6.2.10 井座净开孔 防沉降井座净开孔设计应切实的满足相关的安全和使用功能要求，一般人孔井座净开孔直径应不小于600 mm，其尺寸偏差见表5。表5 井座净开孔直径尺寸偏差 人孔尺寸/mm 700 700 尺寸偏差/mm 010 10 6.2.11 箅子过水缝隙 可调式防沉降球墨铸铁雨水箅子的可通过区域内的过水缝隙应均匀分布，过水区域不得少于可通过区域的40，生产厂家应在其说明书中注明泄水能力等具体参数。6.3 承载能力 6.3.1 试验荷载 井盖的承载能力应符合表6的规定，对于井座净开孔(co)小于250 mm井盖的试验荷载应按表6所示乘以co/250，但不小于0.6倍表6的荷载。表6 井盖试验荷载 类别 A15 B125 C250 D400 E600 F900 试验荷载F/kN 15 125 250 400 600 900 6.3.2 残留变形 井盖的允许残留变形值应符合表7的规定。表7 井盖的允许残留变形值 类别 允许的残留变形 A15和B125 当co450 mm 时为co/50，当co450 mm 时为co/100 C250和F900（1）co/300 当co300 mm 时最大为1 mm（2）co/500 当co500 mm 时最大为1 mm 6.4 安全性和便利性 6.4.1 检查井盖应安全可靠，井盖闭合后稳定牢固，能满足与安装地点相应的交通要求。可采用以下方法满足此要求：a)应有弹性锁定装置，防止井盖跳动、位移或意外开启；b)应设置防坠内盖，材料采用球墨铸铁，防止行人意外落井，承载能力不小于 30 kN；DB35/T 15372015 10 c)应通过连接轴、销的方式固定井盖实现防盗功能。铰链轴应采用不锈钢或者球墨铸铁材料，应内藏于井座内，井盖开启时不破坏路面。6.4.2 检查井盖应容易开启和关闭，井盖用简单工具能打开。6.4.3 承载等级 C250、D400、E600、F900 的非装饰检查井盖应设置弹性锁定装置。7 试验方法 7.1 总则 井盖设施应以使用时的整套状态，进行工作条件下的荷载试验。如井盖设施内含弹性缓冲减震胶垫，应去除弹性缓冲减震胶垫后再进行试验，以保证准确性。填充式井盖应对未填充的井盖进行荷载试验。7.2 试验设备 7.2.1 加载系统 7.2.1.1 加载系统由加载设备、刚性垫块、橡胶垫片等组成。7.2.1.2 加载设备应能提供试验荷载 1.2 倍以上的加载能力，并经过计量校准，其加载精度为不大于3%。加载试验装置见图 9 和图10。说明：1加载；4井盖；2刚性垫块；5井座；3橡胶垫片；6台面。图9 上加载试验装置示意图 说明：DB35/T 15372015 11 1观察孔；6橡胶垫片；2机架；7刚性垫块；3井座；8传感器；4橡胶避震圈；9千斤顶；5井盖；图10 下加载试验装置示意图 7.2.1.3 井盖设施检测的刚性垫块厚度不小于 40mm，上下表面平整，尺寸要求见图 11。图 11 刚性垫块尺寸 DB35/T 15372015 12 7.2.1.4 橡胶垫片安装在刚性垫块与井盖设施之间，垫片的外缘尺寸应与刚性垫块相同，垫片的厚度为6 mm10 mm。7.2.2 量具 试验用主要量具见表8。表8 主要量具 序号 名称 测量范围/mm 精确度/mm 1 游标卡尺 01000 0.1 2 深度游标卡尺 0200 0.1 3 钢直尺 0300 0.5 4 钢卷尺 2000 1 5 角尺 根据需要选择 6 塞尺 0.015 0.03 7.3 试验项目 7.3.1 外观质量 按6.1.1和6.1.2规定目测产品外观，按6.1.3规定用量具测量井盖与井座装配尺寸。7.3.2 尺寸偏差 7.3.2.1 井盖顶面防滑花纹高度按 6.2.1 规定用量具测量，以 0.5 mm 的精度计算，通过测量凸起的顶面面积占总面积的百分比计算得出。7.3.2.2 铰接井盖的开启仰角按 6.2.2 规定用量具测量。7.3.2.3 井盖的斜度按 6.2.3 规定用量具测量。7.3.2.4 嵌入深度按 6.2.5 规定用量具测量。7.3.2.5 总间隙按 6.2.6 规定用量具测量。测量井盖与井座之间的间隙应精确到 0.5 mm，间隙相加得到总间隙。7.3.2.6 井座支承面宽度按 6.2.7 规定用量具测量。7.3.2.7 透孔按 6.2.8 规定用量具测量并计算得出面积。最小透孔面积为所有透孔的面积之和。7.3.2.8 井座按 6.2.9 规定用量具测量。井座承载面支承压强通过试验荷载 F 除以承载面面积得出。7.3.2.9 井座净开孔按 6.2.10 规定用量具测量。7.3.2.10 箅子过水缝隙按 6.2.12规定用量具测量，通过测量缝隙面积总和占可通过区域总面积的百分比计算得出。7.3.3 承载能力 7.3.3.1 试验前准备 检测垫片应当放在被测的井盖设施上，竖轴垂直于其表面，其中心与井盖设施的几何中心重合。单个井盖设施测试垫块及其几何中心见图12，多个井盖设施测试垫块及其几何中心见图13。DB35/T 15372015 13 a)b)c)图 12 单检查井盖测试垫块及其几何中心 图 13 多检查井盖测试垫块及其几何中心 7.3.3.2 残留变形的检测 加载前，记录井盖设施几何中心位置的初始值，测量精度为0.1 mm。以1 kN/s5 kN/s的速率施加荷载，直至达到2/3试验荷载，然后完全卸载。此过程重复5次，最后记录下几何中心的最终值。根据初始值和第5次卸载后最终值的差别计算残留变形值。残留变形值应符合表7规定的数值。7.3.3.3 承载能力试验 完成残留变形的检测之后，应立即进行承载能力试验，以1 kN/s5 kN/s的速率施加荷载直至本文件规定相应的试验荷载F值，试验荷载施加至F值时应保持30 s后卸载，检查井盖、井座未出现影响使用功能的损坏即判定为合格。7.3.4 安全性和便利性 7.3.4.1 在承载能力试验后进行安全性和便利性试验。7.3.4.2 实际打开和关闭井盖，按 6.4.1 和6.4.2 规定目测弹性锁定结构是否有效工作，按 6.4.3 规定测试开启和关闭是否便利。7.3.4.3 内盖按 GB/T 23858-2009要求进行承载能力试验。8 检验规则 8.1 检验分类 检验分出厂检验、型式检验两类。8.2 批量 产品以同一级别、同一种类、同一原材料在相似条件下生产的井盖设施构成检验批，500套为一批，不足500套也作一批。8.3 出厂检验 DB35/T 15372015 14 8.3.1 检验项目 检验项目见表9。表9 检验项目表 序号 质量指标 检验项目 1 外观质量 表面 2 井座装配 3 橡胶垫镶嵌 4 尺寸偏差 防滑花纹 5 仰角 6 斜度 7 嵌入深度 8 总间隙 9 支撑面宽度 10 井座承载面宽度 11 最小透孔面积 12 井座 13 胶垫凹槽 14 井座净开孔 15 过水缝隙 16 铰链 17 承载能力 残留变形 18 试验荷载 19 安全性和便利性 弹性锁定结构 20 内盖装配 21 开启、闭合 注：表中仰角、铰链为铰接井盖的检验项目，最小透孔面积为透孔井盖的检验项目，过水缝隙为箅子的检验项目，弹性锁定结构为C250、D400、E600或F900级的非填充式井盖的检验项目。8.3.2 抽样与捡验 8.3.2.1 从受检批中采用随机抽样的方法抽取 5 套产品，逐套进行外观质量、尺寸偏差及安全性和便利性检验。DB35/T 15372015 15 8.3.2.2 从受检外观质量、尺寸偏差及安全性和便利性检验合格的井盖设施中抽取 2 套，逐套进行承载能力检验。8.3.3 判定规则 8.3.3.1 受检 5 套井盖设施中，检验项目的不合格不超过 1 项，受检井盖设施的不合格不超过 1 套，则判定该批产品的外观质量、尺寸偏差检验合格。8.3.3.2 安全性和便利性检验中，如两套均不符合 6.4的要求，则该批产品为不合格；如有一套不符合 6.4 的要求，在同批中再抽取 2 套井盖设施重复本次试验，若仍有一套不符合要求，则该批产品为不合格。8.3.3.3 承载能力检验中，如两套均不符合 6.3.1和 6.3.2 的要求，则该批产品为不合格；如有一套不符合 6.3.1 和6.3.2 的要求，在同批中再抽取 2 套井盖设施重复本次试验，若仍有一套不符合要求，则该批产品为不合格。8.3.3.4 外观质量、尺寸偏差、承载能力及安全性和便利性检验均符合本规范的要求，则该批产品为合格。8.4 型式检验 8.4.1 检验项目 检验项目见表9。遇有下列情况之一时，应进行型式检验：a)生产满 1 年；b)新产品生产定型鉴定；c)产品设计、生产工艺、使用材料变更；d)出厂试验与上一次型式检验有较大差异；e)停产后恢复生产；f)国家质量监督机构提出进行型式检验。8.4.2 抽样与检验 8.4.2.1 从受检批中采用随机抽样的方法抽取 20 套产品，逐套进行外观质量、尺寸偏差及安全性和便利性检验。8.4.2.2 从受检外观质量、尺寸偏差及安全性和便利性检验合格的产品中抽取 2 套，逐套进行承载能力检验。8.4.3 判定规则 8.4.3.1 受检 20 套的井盖设施中，检验项目的不合格不超过 1 项，受检产品的不合格数量不超过 2套，则判定该批产品的外观质量、尺寸偏差检验合格。8.4.3.2 安全性和便利性检验中，如两套均不符合 6.4的要求，则该批产品为不合格；如有一套不符合 6.4 的要求，在同批中再抽取 2 套井盖设施重复本次试验，若仍有一套不符合要求，则该批产品为不合格。8.4.3.3 承载能力检验中，如有两套或以上不符合 6.3.1 和6.3.2 的要求，则该批产品为不合格；如有一套不符合 6.3.1 和6.3.2 的要求，在同批中再抽取 2 套重复本次试验，若仍有一套不符合要求，则该批产品为不合格。8.4.3.4 外观质量、尺寸偏差、承载能力及安全性和便利性检验均符合本文件的要求，则该批产品为合格。8.4.3.5 型式检验不合格，该产品应立即停止生产，采取措施后，应再次进行型式检验，合格后方能正式投入生产。DB35/T 15372015 16 9 标志、包装、运输和贮存 9.1 标志 每套井盖设施上应具有清晰且永久性的下列标志：a)制造所依据的规范编号；b)井盖设施类型；c)承载等级；d)井盖设施权属单位的名称、抢修电话；e)制造厂名或商标（井盖底面应标注制造厂联系电话以便质量跟踪）、生产日期、生产批号、产品型号、产地。9.2 包装 产品包装应有产品合格证书，其内容包括：a)合格证书编号；b)制造厂名称；c)本标准编号；d)产品承载等级；e)生产质量检验结果；f)制造厂检验部门及检验人员签章。9.3 运输 人工装卸时，严禁扔上扔下，以免损坏；当用叉车装卸时，层高不宜高于10 套或1.5 米，且产品应捆装结实、底部应有托架。9.4 贮存 应按规格型型号分类码放，贮存地应远离火源和热源，环境温度应不高于60。DB35/T 15372015 17 A A 附 录 A（资料性附录）可调式防沉降球墨铸铁检查井盖选用 A.1 检查井盖选用 A.1.1 根据可调式防沉降球墨铸铁检查井盖安装地点的可预见最不利因素选用恰当的承载能力等级和结构形式。A.1.2 第一、二组宜选用球墨铸铁装饰检查井盖，井盖顶面凹陷部分应填充与周边环境一致的材料，达到协调美观的装饰效果。A.1.3 第三、四组中井座可通过区域内切圆直径大于800mm的，应采用填充式井盖，井盖顶面凹陷部分应填充与周边环境保持一致的材料，达到协调美观的装饰效果。A.1.4 第四组中井座可通过区域内切圆直径不大于800mm的，如在沥青混合料路面或需快速修复混凝土路面使用，应选用可调式防沉降球墨铸铁井盖。A.1.5 第五组、第六组应参照A1.3执行。A.1.6 球墨铸铁装饰（填充式）检查井盖应首选矩形，以适应铺筑构件。A.1.7 检查井尺寸较大时，可采用多个填充式井盖连续拼装。A.1.8 同一检查井井口应仅设置一层井盖设施，有专业特定要求除外。A.1.9 可调式防沉降球墨铸铁雨水箅子分为雨水篦子重型、雨水篦子A型、雨水篦子B型和拼接式雨水 篦子四种：a)雨水篦子重型:适用于第四组 b)雨水篦子 A型：人行道、非机动车道及行车道等各类场所；c)雨水篦子 B型：适用于第三组；d)拼接式雨水篦子：适用安装在沥青路面或混凝土路面，横截沟的大小为 400 mm和550 mm。（箅子结构可参照附录 B。）DB35/T 15372015 18 B B 附 录 B（资料性附录）可调式防沉降球墨铸铁检查井盖图集 B.1 可调式防沉降球墨铸铁检查井盖图集 DB35/T 15372015 19 DB35/T 15372015 20 DB35/T 15372015 21 DB35/T 15372015 22 DB35/T 15372015 23 DB35/T 15372015 24 DB35/T 15372015 25 DB35/T 15372015 26 DB35/T 15372015 27 DB35/T 15372015 28 DB35/T 15372015 29 DB35/T 15372015 30 DB35/T 15372015 31 DB35/T 15372015 32 DB35/T 15372015 33 DB35/T 15372015 34 DB35/T 15372015 35 DB35/T 15372015 36 DB35/T 15372015 37 DB35/T 15372015 38 DB35/T 15372015 39 DB35/T 15372015 40 DB35/T 15372015 41 DB35/T 15372015 42 B.2 可调式防沉降球墨铸铁雨水篦子图集 DB35/T 15372015 43 DB35/T 15372015 44 DB35/T 15372015 45 拼接雨水篦子适用沟大小为：400mm：DB35/T 15372015 46 适用沟大小为：550mm：DB35/T 15372015 47 DB35/T 15372015 48 DB35/T 15372015 49 B.3 可调式防沉降球墨铸铁装饰检查井盖图集 DB35/T 15372015 50 DB35/T 15372015 51 _ DB35/T 15372015 福建省地方标准 可调式防沉降球墨铸铁检查井盖 DB35/T 15372015*2016年 2月第一版 2016年 2月第一次印刷
