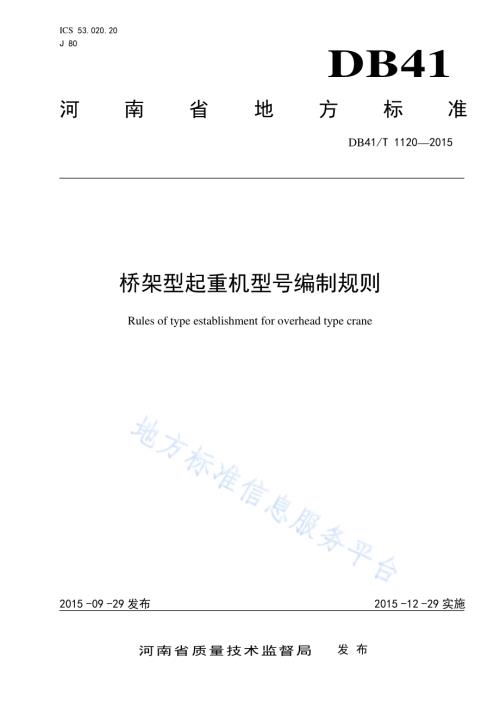

ICS 53.020.20 J 80 DB41 河南省地方标准 DB41/T 11202015 桥架型起 重机型号 编制规则 Rules of type establishment for overhead type crane 2015-09-29 发布 2015-12-29 实施 河南省质量技术监督局 发布 DB41/T 11202015 I 前 言 本标准 按照 GB/T 1.12009 给出的 规则 起草。本标准 由河 南省 起重 机械 标准化 技术 委员 会（HN/TC15）提出并 归口。本标准 起草 单位：河 南省 特种设 备安 全检 测研 究院。本标主要 准起草 人：刘爱 国、张新建、雷庆秋、尹献德、王国 防、李娟 娟、杜鑫。本标准 参加 起草 人：李昌 杰、李梦颖、韩永兴、蔡 鹏、张 占辉、熊 亚飞、王 允、侯 勇惠、周 长涛、张永红、陈 阳、孔维 胜、闫耀天。DB41/T 11202015 1 桥 架型起 重机型号 编制规 则 1 范围 本标准 规定 了桥 架型 起重 机型号编制 的术 语和 定义、编制 规则 及示 例。本标准 适用 于桥 架型 起重 机型号 的编制。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡是注 日期的 引用 文件，仅所注 日期的 版本 适用 于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 38112008 起重 机设计规 范 GB/T 6974.12008 起重机 术语 第1 部分：通 用术语 GB/T 144052011 通用 桥式起 重机 GB/T 144062011 通用 门式起 重机 GB/T 264702011 架桥 机通用 技术 条件 GB/T 279972011 造船 门式起 重机 JB/T 13062008 电动 单梁起重 机 JB/T 26032008 电动 悬挂起重 机 JB/T 36952008 电动 葫芦桥式 起重 机 JB/T 56632008 电动 葫芦门式 起重 机 JB/T 58972014 防爆 桥式起重 机 JB/T 61282008 水电 站 门式起 重机 JB/T 102192011 防爆 梁式起 重机 SL 6732014 水电 站桥 式起重 机 3 术语和 定义 GB/T 6974.12008 界定 的以及 下列 术语 和定 义适 用于本 文件。3.1 桥架型 起重 机 Overhead type crane 其取物 装置 悬挂 在能 沿桥 架运行 的起 重小 车、葫芦 或臂架 起重 机上 的起 重机。3.2 额定起 重量 Rated capacity 在正常 工作 条件 下，对于 给定的 起重 机类 型和 载荷 位置，起重 机设 计能 起升 的最大 净起 重量。3.3 DB41/T 11202015 2 跨度 Span 起重机 运行 轨道 中心 线之 间的水 平距 离。3.4 工作级 别 Classification group 考虑起 重机 起重 量和 时间 的利用 程度 以及 工作 循环 次数的 特性。4 总则 4.1 产品型 号应 简明、通 俗、易记，充分 表达 产品 主要 结构特 点或 使用 场合。4.2 产品型 号不 应发 生混 淆与 重复。5 编制规 则 5.1 产品型 号的 结构 产品型 号由 产品 代号、参 数及防 爆标 志三 段组 成，中间以 空格 隔开。具 体结 构见 图 1。图1 产品型 号结 构图 5.2 产品代 号 5.2.1 桥架型 起重 机根 据使 用场 合，分 为通 用型 起重 机和 特殊场 所专 用起 重机。5.2.2 通用型 起重 机的 产品 代号 包括类 别代 码、型别 代码 和特性 代码。类 别代 码用 以表示 桥架 型起 重机的基 本型 式，用一 个大 写字母 表示，其 表示 方法 见表1。型别代 码用以表 示桥 架型 起重机 的吊 具或 起升 机构 基本型 式或 数量，用一个 大写字 母表 示，其表示方法见 表2、表3。特性代 码表 示起 升机 构型 式、配 置、数 量、吊具 型 式，以 及整 机安 装方 式、用途、控制 方式、产品更新换 代等 情况，由 制造 单位自 行选 定一 个或 两个 大写字 母组 成，可省 略。产品代 号 防爆标志（可 省 略）工作级 别 跨度 额定起 重量 型别代 码 特 性 代 码（可 省 略）类别代 码 参数 DB41/T 11202015 3 表1 类别代 码 类别 以电动葫芦为起升机构的桥式起重机 非电动葫芦为起升机构的桥式起重机 门式起重机 半门式起重机 类别代号 L Q M B 表2 以电动 葫芦 为起 升机 构的 桥式起重机 型别 代码 序号 型式 型别代码 1 电动单梁起重机 D 2 电动悬挂起重机 X 3 柔性组合式悬挂起重机 R 4 电动葫芦桥式起重机 H 表3 非电动 葫芦 为起 升机 构的 桥、门 及半 门式 起重 机型别 代码 序号 起升机构或吊具型式 型别代码 说明 1 吊钩 D/G 桥式起重机选用 D，门式及半门 式起重机选用 G 2 抓斗 Z 3 电磁吸盘 C 4 吊钩、抓斗两用 N 5 吊钩、电磁吸盘两用 A 6 抓斗、电磁吸盘两用 P 7 吊钩、抓斗、电磁吸盘三用 S 8 专用吊具 T 9 两小车 E 10 三小车 J 5.2.3 特殊场 所专 用型 起重 机的 产品代 号按 表 4 所列 内容 表示。表4 特殊场 所专 用型 起重 机产 品代号 使用场合 型式 特性 产品代号 冶金场所专用 铸造起重机 双主梁，单小车 YZ 双主梁，双小车 YZE 四主梁，双小车 YZS 淬火起重机 YH 料耙起重机 刚性料耙 YP 柔性料耙 YN 板坯搬运起重机 YB 锻造起重机 YD 料箱起重机 YX DB41/T 11202015 4 表4 特殊 场 所 专用 型起 重机产 品代 号（续）使用场合 型式 特性 产品代号 货场专用 集装箱门式起重机 轨道式 JMG 轮胎式 JMP 防爆环境专用 防爆梁式起重机 LB 防爆桥式起重机 QB 防爆门式起重机 MB 绝缘环境专用 绝缘桥式起重机 QY 造船厂专用 造船门式起重机 MU 架桥机 公路架桥机 GJ 铁路架桥机 TJ 公铁两用架桥机 JL 水电站专用 水电站桥式起重机 单小车 SQD 双小车 SQE 水电站门式起重机 单吊点，运行机构单向运动 SMDD 单吊点，运行机构双向运动 SMDS 双吊点，运行机构单向运动 SMED 双吊点，运行机构双向运动 SMES 5.3 参数 5.3.1 参数包 括额 定起 重量、跨 度和工 作级 别，顺序 依次 排列，额定 起重 量与 跨度 以短横 线隔 开，跨度与工 作级 别以 空格 隔开。5.3.2 设有主、副 起升 机构 的起 重机两 起升 机构 的额 定起 重量用分子 分母 形式 表示，如：80/20；50/10等。5.3.3 多小车 的额 定起 重量 按GB/T 144062011 中 5.4.2.3 的规 定表 示。5.3.4 工作级 别按 GB/T 38112008 中3.2 的规 定表 示。5.4 防爆标 志 防爆梁 式起 重机、防 爆桥 式起重 机、防爆 门式 起重 机的防 爆标 志 按 JB/T 58972014 中 4.3 的规定表示，非防 爆环 境用 起重 机时省 略。6 型号编 制及 示例 6.1 桥式起 重机 6.1.1 桥式起 重机 通用 型 分为 通用桥式 起重 机、电动 葫芦 桥式起 重机、电动单 梁起 重机 和 电动 悬挂 起重机；特殊 场所 专用 型 分为 水电 站桥 式起 重机、防 爆桥式 起重 机、防爆 梁式 起重机、绝缘桥 式起重机和冶金起 重机。6.1.2 通用桥 式起 重机 的型 式分 类和基 本参 数 按GB/T 144052011 的第4 章的规 定表示。示例 1：吊具为吊钩，单小车，一般使用环境下，额定起重量 20/5t，跨度 22m，工作级别 A6 的通 用桥式起重机，标记为：DB41/T 11202015 5 QD 20/522 A6 示例 2：吊具为吊钩，吊运熔融金属，额定起重量 70/20t，跨度22m，工作级别 A7 的通用桥式起重 机，标记为：QDY 70/2022 A7 示例 3：吊具为吊钩，一般使用环境下，双小车，小车最大起重量分别为 80t 和 100t，跨度 22m，工作级别 A6 的通用桥式起重机，标记为：QE 160（100+80）22 A6 6.1.3 电动葫 芦桥 式起 重机 的型 式分类 和基 本参 数 按JB/T 36952008 中第 3 章的 规定表 示。示例 1：吊具为吊钩，一般使用环境，额定起重量 20t，跨度 16.5m，工作级别 A3 的电动葫芦桥式起 重机，标记为：LH 2016.5 A3 示例 2：吊具为吊钩，吊运熔融金属，额定起重量 16/5t，跨度 16.5m，工作级别 A6 的电动葫芦桥式 起重机，标记为：LHY 16/522 A6 示例 3：吊具为抓斗，一般使用环境，额定起重量 10t，跨度 16.5m，工作级别 A3 的电动葫芦桥式起 重机，标记为：LHZ 1016.5 A3 6.1.4 电动单 梁起 重机 的型 式分 类和基 本参 数 按JB/T 13062008 中第 3 章的 规定 表示。示例 1：额定起重量 3.2t，跨度14m，电动葫芦小车在主梁下翼缘运行，工作级别 A3 的电动单梁起 重机，标记为：LD 3.214 A3 示例 2：吊具为吊钩，吊运熔融金属，额定起重量 10t，跨度 16.5m，工作级别 A6 的电动单梁起重机，标记为：LDY 16/522 A6 示例 3：额定起重量 3.2t，跨度14m，电动葫芦安装在角形小车上，工作级别 A3 的电动单梁起重机，标记为：LDP 3.214 A3 6.1.5 电动悬挂起 重机 的型 式分 类和基 本参 数按 JB/T 26032008 中第 3 章的 规定 表示。示例 1：额定起重量 3.2t，跨度14m，单主梁，工作级别 A3 的电动悬 挂起重机，标记为：LX 3.214 A3 示例 2：额定起重量 3.2t，跨度14m，双主梁，工作级别 A3 的电动悬 挂 起重机，标记为：LXS 3.214 A3 6.1.6 水电站 桥式 起重 机的 型式 分类和 基本 参数 按SL 6732014 的第 4 章的 规定 表示。示例：吊具为吊钩，一般使用环境下，额定起重量 125t，跨度22m，工作级别 A2 的水电站桥式起 重机，标记为：SQD 12522 A2 6.1.7 防爆桥 式起 重机 的型 式分 类和基 本参 数 按JB/T 58972006 第4、5 章的规 定表示。示例：爆炸性气体环境下，防爆标志为 ExdII CT2，额定起重量 20t，跨度 22.5m，工作级别A4 的防 爆桥式起重机，标记为：QB 2022.5 A4 ExdII CT2 DB41/T 11202015 6 6.1.8 防爆梁 式起 重机 的型 式分 类和基 本参 数 按JB/T 102192011 中第4 章的规 定表示。示例 1：爆炸性气体环境下，额定起重 量 10t，跨度 16m，单主梁，防 爆标志为 ExdII BT4，工作级 别 A4 的防爆梁式起重机，标记为：LB 1016 A4 Exd BT4 示例 2：爆炸性气体环境下，额定起重 量 10t，跨度 16m，双 主梁，防 爆标志为 ExdII BT4，工作级 别 A4 的防爆梁式起重机，标记为：LBH 1016 A4 Exd BT4 示例 3：爆炸性气体环境下，额定起重量 10t，跨度 16m，单主梁悬挂 式，防爆标志为 ExdII BT4，工 作级别 A4 的防爆梁 式起重机，标记为：LBDX 1016 A4 Exd BT4 6.1.9 绝缘桥 式起 重机 的标 记示 例如下。示例：额定起重量 20t，跨度 22.5m，工作级别 A5 的绝缘桥式起重机，标记为：QY 2022.5 A5 6.1.10 冶金起 重机 的标记示 例如 下。示例：双主梁，单小车，主副钩最大起重量为 100/20t，跨度 22.5m，工作级别 A7 的铸造起重机，标记为：YZ 100/2022.5 A7 6.2 门式起 重机 6.2.1 门式起 重机 通用 型 分为通 用门式 起重 机 和 电动 葫芦 门式起 重机；特 殊场 所专 用型分 为水 电站 门式起重 机、防爆 门式 起重 机、架桥机、造船门 式起 重机、轨道 式集 装箱 门式 起重机 和轮 胎式 集装箱门式起重机。6.2.2 通用门 式起 重机 的型 式分 类和基 本参 数 按GB/T 144062011 中第4 章的规 定表示。示例：吊具为吊钩，单小车，额定起重量 32t，跨度 20m，工作级 别 A6 的通用门式起重机，标记 为：MG 3220 A6 6.2.3 电动葫 芦门 式起 重机 的型 式分类 和基 本参 数 按JB/T 56632008 中第 3 章的 规定表 示。示例 1：吊具为吊钩，单小车，额定起重量 10t，跨度 22m，单主梁，工作级别 A3 的电动葫芦门式起 重机，标记为：MH 1022 A3 示例 2：吊具为吊钩，单小车，额定起重量 10t，跨度 22m，双主梁，工作级别 A3 的电动葫芦门式起 重机，标记为：MHS 1022 A3 6.2.4 水电站 门式 起重 机的 型式 分类和 基本 参数 按JB/T 61282008 中第3 章的规 定表示。示例 1：额定起重量 100/20t，单吊点，运行机构单向运动，跨度为 8m，工作级别A2 的水电站门式 起重机，标记为：SMDD 100/208 A2 示例 2：额定起重量 100/20t，双吊点，运行机构双向运动，跨度为 8m，工作级别A2 的水电站门式 起重机，标记为：DB41/T 11202015 7 SMES 100/208 A2 6.2.5 防爆门 式起 重机 的型 式分 类和基 本参 数 按GB/T 144062011 第 4 章和 JB/T 56632008 第3章的规 定表 示。示例 1：爆炸性气体环境下，防爆标志为 dII CT2，额定起重 量 10t，跨度 22m，工作级别 A4 的防爆 门式起重机，起升机构为卷扬式小车，标记为：MB 1022 A4 ExdII CT2 示例 2：爆炸性气体环境下，防爆标志为 dII CT2，额定起重 量 10t，跨度 22m，工作级别 A3 的防爆 门式起重机，起升机构为电动葫芦，标记为：MBH 1022 A3 ExdII CT2 6.2.6 架桥机 的型 式分 类和 基本 参数 按GB/T 264702011 中的 第 4 章的规 定表 示。示例 1：额定起重量 900t，跨度40m，工作级别 A3 的公路架桥机，标 记为：TJ 90040 A3 示例 2：额定起重量 200t，跨度40m，工作级别 A3 的公路架桥机，标 记为：GJ 20040 A3 6.2.7 造船门 式起 重机 的型 式分 类和基 本参 数 按GB/T 279972011 中的 第 4 章的 规定表示。示例：上小车为双钩，单钩起重量为 50t，下小车起重量 为 100t，跨度 40m，工作级别 A3 的造船 门式起重机，标记为：MU 100（50+50）/10040 A3 6.2.8 轨道式 集装 箱门 式起 重机 的标记 示例 如下。示例：额定起重量 40t，跨度 46m，工 作级别 A6 的轨道式集装箱门式 起重机，标记为：JMG 4046 A6 6.2.9 轮胎式 集装 箱门 式起 重机 的标记 示例 如下。示例：额定起重量 40t，跨度 46m，工 作级别 A6 的轮胎式集装箱门式 起重机，标记为：JMP 4046 A6 6.3 半门式 起重 机 6.3.1 半门式 起重 机包 括通 用半 门式起 重机 和电 动葫 芦半 门式起 重机。6.3.2 通用半 门式 起重 机的 型式 分类和 基本 参数 按 GB/T 144062011 的第 4 章的 规定表示。示例：双小车，额定起重量 20t，单 小车的起重量均为 10t，跨度 36m，工作级别A5 的通用半门式 起重机，标记为：BME 20（10+10）36 A5 6.3.3 电动葫 芦半 门式 起重 机的 分类和 基本 参数 按 JB/T 56632008 中第3 章的规 定表示。示例：额定起重量 5t，跨度10m，工 作级别 A3 的单主梁电动葫芦半 门式起重机，标记为：BH 510 A3 _
