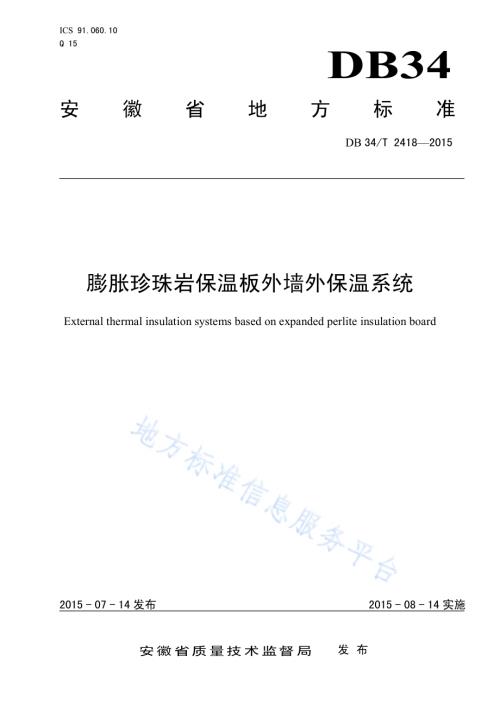

ICS 91.060.10 Q 15 DB34 安 徽 省 地 方 标 准 DB 34/T 24182015 膨胀珍珠岩保温板外墙外保温系统 External thermal insulation systems based on expanded perlite insulation board 文稿版次选择 2015-07-14 发布 2015-08-14 实施安徽省质量技术监督局 发 布 DB34/T 24182015 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省产品质量监督检验研究院提出。本标准由安徽省建筑节能标准化技术委员会归口。本标准起草单位：安徽铭源新型建材科技有限公司、合肥华举建筑装饰工程有限公司、信阳天意节能技术股份有限公司。本标准主要起草人：曹丽荣、孙路、姚钟莹、颜威、宋磊、郑鹏、万普华、查靖冰、王建春、任思远。DB34/T 24182015 1 膨胀珍珠岩保温板外墙外保温系统 1 范围 本标准规定了膨胀珍珠岩保温板外墙外保温系统的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于工业与民用建筑外保温工程。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 175 通用硅酸盐水泥 GB/T 5486-2008 无机硬质绝热制品试验方法 GB 6566-2010 建筑材料放射性核素限量 GB 8624-2012 建筑材料及制品燃烧性能分级 GB/T 11969-2008 蒸压加气混凝土性能试验方法 GB/T 26000-2010 膨胀玻化微珠保温隔热砂浆 GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料 JC/T 209-2012 膨胀珍珠岩 JC/T 841 耐碱玻璃纤维网布 JC/T 2195-2013 薄型陶瓷砖 JG 149-2003 膨胀聚苯板薄抹灰外墙外保温系统 JG/T 157-2009 建筑外墙用腻子 JG/T 158-2013 胶粉聚苯颗粒外墙外保温系统材料 JG/T 366-2012 外墙保温用锚栓 JGJ 52 普通混凝土用砂、石质量及检验方法标准 QB/T 3897-1999 镀锌电焊网 3 术语和定义 下列术语和定义适用于本文件。3.1 膨胀珍珠岩保温板外墙外保温系统 以膨胀珍珠岩保温板为保温材料，是由粘结层、保温层、辅助锚固、抹面层和饰面层（涂料饰面、面砖饰面或幕墙饰面）构成的外墙外保温系统。DB34/T 24182015 2 3.2 膨胀珍珠岩保温板 以膨胀珍珠岩（或果壳型珍珠岩）为轻质骨料，以水泥基为主的无机胶凝材料（非泡花碱类）、掺加改性剂和外加剂等，经加水混合搅拌、压制成型、养护、切割制成的保温板材。3.3 粘结砂浆 用于膨胀珍珠岩保温板与基层之间粘结的干粉聚合物水泥砂浆。3.4 抹面砂浆 由水泥、砂及高分子聚合物为主要材料制成，薄抹在粘贴好的膨胀珍珠岩保温板外表面，用以保证外保温系统的机械强度及耐久性。3.5 膨胀珍珠岩 由天然酸性火山灰质玻璃岩石经焙烧膨胀而制成的颗粒状多孔绝热材料。4 分类和标记 4.1 分类 膨胀珍珠岩保温板外墙外保温系统按抗冲击能力分为普通型（缩写为 P）和加强型（缩写为 Q）两种类型。P型用于建筑物二层及以上墙面 Q型用于建筑物首层墙面 4.2 标记 膨胀珍珠岩保温板外墙外保温系统的标记由产品代号及系统类型组成：PZB 系统类型（P型或Q型）产品代号 4.3 系统构造 见表1。DB34/T 24182015 3 表1 膨胀珍珠岩保温板外墙外保温系统基本构造 基层 系统基本构造 构造示意图 墙体 1 粘结层 2 保温层 3 抹面层 4 锚固件 5 饰面层 6 混凝土结构构件或 各种砌体墙体+界面层（根据要求设置）+防水找平层 粘结砂浆 膨胀珍珠岩保温板 抹面 砂浆+耐碱玻璃纤维网布 锚栓 涂料饰面或面砖饰面或幕墙饰面 膨胀珍珠岩保温板外墙外保温系统的抹面层内增强网的设置应符合下列要求：1)对于涂料饰面膨胀珍珠岩保温板外墙外保温系统，在建筑物首层，其抹面层内应设置300g/m2+160g/m2双层耐碱玻璃纤维网布。在建筑物二层及以上，其抹面层内应设置160g/m2单层耐碱玻璃纤维网布。耐碱玻璃纤维网布性能应满足表 7 要求。2)面砖饰面膨胀珍珠岩保温板外墙外保温系统，其抹面层内应设置单层热镀锌电焊网，热镀锌电焊网性能应满足表8要求且系统应用高度不大于6 m。3)幕墙饰面膨胀珍珠岩保温板外墙外保温系统，其抹面层内应设置 160g/m2单层耐碱玻璃纤维网布。耐碱玻璃纤维网布性能应满足表 7 要求。5 要求 5.1 膨胀珍珠岩保温板外墙外保温系统 膨胀珍珠岩外墙外保温系统的性能指标应符合表2 要求。表2 膨胀珍珠岩保温板外墙外保温系统的性能指标 试验项目 性能指标 耐候性 试验后系统不得出现开裂、空鼓或脱落现象，防护层与保温层的拉伸粘结强度不应小于 0.12 MPa,破坏界面应位于保温层内 吸水量，浸水（1 h）,g/m2 850 抗冲击性 二层及以上 3 J 级 首层 10 J 级 水蒸气透过湿流密度,g/（h）0.85 抗风压值,kPa 不小于工程项目的风荷载设计值 耐冻融 10 次冻融循环后表面无裂纹、空鼓、起泡、剥离现象 不透水性 2 h 试样防护层内侧无水渗透 系统抗拉强度 0.12 MPa，并且破坏部位不得位于各层界面 火反应性 不应被点燃，试验结束后试件厚度变化不超过 10；或大型火灾试验符合要求 抗震性(有抗震要求时)不小于工程项目的抗震设计烈度要求 DB34/T 24182015 4 5.2 粘结砂浆 粘结砂浆的性能指标应符合表3 的要求。表3 粘结砂浆的性能指标 试验项目 性能指标 拉伸粘结强度（与水泥砂浆）,MPa 原强度 0.60 耐水 0.40 拉伸粘结强度（与膨胀珍珠岩保温板）,MPa 原强度 0.12，破坏界面在保温板内 耐水 0.10，破坏界面在保温板内 可操作时间,h 1.54.0 5.3 膨胀珍珠岩保温板 膨胀珍珠岩保温板的性能应符合表4 和表5 的要求。表4 膨胀珍珠岩保温板性能指标 试验项目 性能指标 干表观密度，kg/m3 280 垂直于板面的抗拉强度，MPa 0.12 体积吸水率，8 导热系数，W/（mK）0.065 抗压强度，MPa 0.40 软化系数 0.60 蓄热系数（W/（m2K）1.3 线性收缩率，0.3 燃烧性能 A 级 抗冻性 质量损失 5 抗压强度损失 20 放射性 天然放射性核素雷-266，钍-232，钾-40 的放射性比活度应同时满足 IRa1.0,I1.0 表5 膨胀珍珠岩保温板允许偏差 试验项目 允许偏差（mm）厚度 3.0 长度 3.0 宽度 3.0 对角线差 3.0 5.4 膨胀珍珠岩 应符合 JC/T 209-2012 标准中的规定要求。5.5 抹面砂浆 DB34/T 24182015 5 抹面砂浆的性能指标应符合表6 的要求。表6 抹面砂浆的性能指标 试验项目 性能指标 拉伸粘结强度（与水泥砂浆），MPa 原强度 0.70 耐水 0.50 拉伸粘结强度（与膨胀珍珠岩保温板），MPa 原强度 0.12，破坏界面在保温板上 耐水 0.10，破坏界面在保温板上 可操作时间，h 1.54.0 吸水量，g/m2 500 不透水性 试样抹面层内侧无水渗透 柔韧性（压折比）3.0 5.6 耐碱玻璃纤维网布 耐碱玻璃纤维网布的主要性能指标应符合表7 的要求。表7 耐碱玻璃纤维网布性能指标 5.7 热镀锌电焊网 热镀锌电焊网的性能指标应符合表8 的要求。表8 热镀锌电焊网的主要性能指标 项目 单位 性能指标 网孔中心距 mm 12.712.7 丝径 mm 0.70.04 焊点抗拉力 N 65 热镀锌质量 g/m2 122 5.8 锚栓 锚栓的性能指标应符合表9 的要求。项 目 性 能 指 标 单位面积重量，g/m2 普通型 160 加强型 300 断裂强力(经、纬向)，N/50mm 普通型 1200 加强型 2000 耐碱强力保留率(经、纬向)，75 断裂伸长率(经、纬向)，4.0 涂塑量，g/m2 20 玻璃成分/符合 JC/T 841 的规定，其中 ZrO2 14.50.8，TiO2 6.00.5（或 ZrO216.0 或总和 19.2且 ZrO213.7）DB34/T 24182015 6 表9 塑料锚栓性能指标 试验项目 单位 性能指标 A 类基层墙体 B 类基层墙体 C 类基层墙体 D 类基层墙体 E 类基层墙体 有效锚固深度 mm 25 25 50 50 50 单个锚栓抗拉承载力标准值 kN 0.60 0.50 0.40 0.30 0.30 圆盘抗拉拔力标准值 Fn kN 0.50 注1：当锚栓不适用于某类基层墙体时 可不做相应的抗拉承载力标准值检测。注2：普通混凝土基层墙体(A类)；实心砌体基层墙体(B类）；多孔砖砌体基层墙体(C类)；空心砌块基层墙体(D类)；蒸压加气混凝土基层墙体（E类）。注3：C类、D类基层墙体应选用通过摩擦和机械锁定承载的锚栓(即带回拧机构的锚栓)。5.9 柔性耐水腻子 柔性耐水腻子的性能指标应符合表10 的要求。表10 柔性耐水腻子的性能指标 试验项目 性能指标 容器中状态 无结块、均匀 施工性 刷涂无障碍 干燥时间（表干），h 5 打磨性 手工可打磨 耐水性 96 h 无异常 耐碱性 48 h 无异常 粘结强度，MPa 标准状态 0.60 冻融循环（5 次）0.40 柔韧性 直径 50 mm，无裂纹 低温贮存稳定性-5冷冻 4 h 无变化，刮涂无困难 5.10 弹性底涂 弹性底涂的性能应符合表11 的要求。表11 弹性底涂的性能指标 试验项目 性能指标 干燥时间，h 表干时间 4 实干时间 8 断裂伸长率，100 表面憎水率，98 5.11 饰面涂料 DB34/T 24182015 7 饰面涂料必须与膨胀珍珠岩保温板外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。5.12 面砖 面砖的粘贴面应带有燕尾槽，其性能应符合表12 的要求。表12 面砖性能指标 项目 单位 指标 尺寸 表面面积 cm2 150 厚度 cm 0.5 单位面积质量 kg/m2 20 吸水率 0.5（瓷质砖）3（炻瓷砖）抗冻性-10 次冻融循环无破坏 5.13 面砖的粘结砂浆和勾缝剂性能 应符合表13、表14 的要求。表13 面砖粘结砂浆性能指标 项 目 单位 指 标 拉伸粘结强度 标准状态 MPa 0.5 浸水处理 MPa 0.5 热老化处理 MPa 0.5 冻融循环处理 MPa 0.5 晾置 20 min 后 MPa 0.5 注：水泥应采用强度等级 42.5 的普通硅酸盐水泥，并应符合 GB 175 的要求；砂应符合 JGJ 52 的规定，筛除大于 2.5 mm 的颗粒，含泥量小于 3。表14 面砖勾缝剂性能指标 项目 单位 性能指标 抗折强度 标准状态 MPa 0.6 冻融循环处理 MPa 0.5 压折比 3.0 透水性（24 h）mL 3.0 5.14 其他 在膨胀珍珠岩保温板外墙外保温系统中所采用的附件，包括密封膏、密封条、托架、包角条、包边条、盖口条等应分别符合相应的产品标准的要求。6 试验方法 DB34/T 24182015 8 标准试验室环境为空气温度（232），相对湿度（5010）。在非标准试验室环境下试验时，试验报告应注明为非标准试验环境，应记录温度和相对湿度。6.1 膨胀珍珠岩保温板外墙外保温系统 按照 JG/T 158-2013 中 7.3 进行试验，抗风压、系统抗拉强度、抗震性按照 JG 158-2004 的附录C、附录F 和附录G 进行。6.2 粘结砂浆 按照 GB/T 29906-2013 中的 6.4 条进行试验，耐水强度：浸水 48 h，到期试样从水中取出并擦拭表面水分，在标准养护条件下干燥 7 d。6.3 膨胀珍珠岩保温板 6.3.1 产品的尺寸偏差、干表观密度、体积吸水率、抗压强度按 GB/T 5486-2008 的规定进行试验。6.3.2 导热系数按、软化系数按JG/T 158-2013 的规定进行试验。6.3.3 蓄热系数按 GB/T 26000-2010中6.4 进行。6.3.4 垂直于板面方向的抗拉强度按 JG 149-2003 中附录D 进行试验。6.3.5 燃烧性能等级按 GB 8624-2012进行试验。6.3.6 放射性按 GB 6566-2010进行试验。6.3.7 线性收缩率按 GB/T 11969-2008中第 4章的规定进行，试样尺寸为 16040板厚（mm）。6.3.8 抗冻性按 GB/T 11969-2008 中第5 章的规定进行，冻融循环的次数为 15次，其中抗压强度方法按 GB/T 5486-2008 中的第6章的规定进行。6.4 膨胀珍珠岩 按照 JC/T 209-2012 中的规定进行试验。6.5 抹面砂浆 按照 GB/T 29906-2013 中的 6.6 进行试验，耐水强度：浸水 48 h，到期试样从水中取出并擦拭表面水分，在标准养护条件下干燥 7 d。6.6 耐碱玻璃纤维网布 按照 JC/T 841 中的规定进行试验。6.7 热镀锌电焊网 按照 QB/T 3897-1999 的规定进行试验。6.8 锚栓 按照 JG/T 366-2012 的规定进行试验。6.9 柔性耐水腻子 按照 JG/T 157-2009 的规定进行试验。6.10 弹性底涂 按照 JG/T 158-2013 中的 7.10 进行试验。DB34/T 24182015 9 6.11 饰面涂料其他项目 按国家或行业相关标准进行试验。6.12 面砖 按 JC/T 2195-2013 中的要求进行试验，单位面积质量按 JG/T 158-2013 中的相关要求进行。6.13 面砖粘结砂浆及面砖勾缝剂 按 JG/T 158-2013 中的相关要求进行试验。6.14 其他 在膨胀珍珠岩保温板外墙外保温系统中所采用的附件，包括密封膏、密封条、托架、包角条、包边条、盖口条等应分别按其相应的产品标准要求进行检验。7 检验规则 产品检验分为出厂检验和型式检验。7.1 检验分类 7.1.1 出厂检验 以下指标为出厂检验项目。出厂检验按照第 6 章的要求进行。检验合格并附有合格证方可出厂。a)粘结砂浆：拉伸粘结强度原强度、可操作时间。b)膨胀珍珠岩保温板：尺寸允许偏差、干表观密度、垂直于板面方向的抗拉强度、抗压强度。c)抹面砂浆：拉伸粘结强度原强度、可操作时间。d)柔性耐水腻子：容器中状态、施工性、表干时间、打麿性。e)玻纤网：单位面积质量、耐碱断裂强力。7.1.2 型式检验 第 5 章中要求的性能指标和相关产品标准规定的型式检验项目为型式检验项目。型式检验项目每两年检验一次。有下列情况之一时，应进行型式检验：a)产品投产鉴定前；b)原材料和工艺发生重大变化时；c)停产一年以上恢复生产时；d)国家质量监督部门有要求时。7.2 抽样方法 从出厂检验合格的产品随即抽取。a)粉状材料 同种产品 30 吨为一批，不足一批以一批计。从每批中抽取 10 袋，从每袋中抽 500克样品，混合均匀作为样品。b)膨胀珍珠岩保温板：以同一类型、同一规格产品为 2000 块为一批，不足 2000块时亦做一批计。从每批任意缩取出比试验所需量大 1 倍的试样为检验样。7.3 判定规则 DB34/T 24182015 10 产品经检验，若检测项目全部合格，则判为合格；若有一项不符合标准规定，则对该项目进行加倍复检，如复检合格则判该产品为合格，如复检不合格则判该产品为不合格；若有两项及两项以上不符合标准规定，则判该产品不合格。8 标志、包装、运输、贮存 8.1 标志 包装上除表明产品名称、厂名和厂址外，还应标明包装的总数量。8.2 包装 包装材料应符合清洁、干燥、无毒和防水的要求。8.3 运输 运输工具应清洁、干燥、有篷盖。运输中应轻装、轻卸、防雨。8.4 贮存 产品应贮存于通风、干燥、阴凉、清洁的仓库内，不得与潮湿的物品混贮；产品应堆放在垫板上，且离地、离墙 20 以上，堆放高度应不至于倒塌及压坏外包装。_
