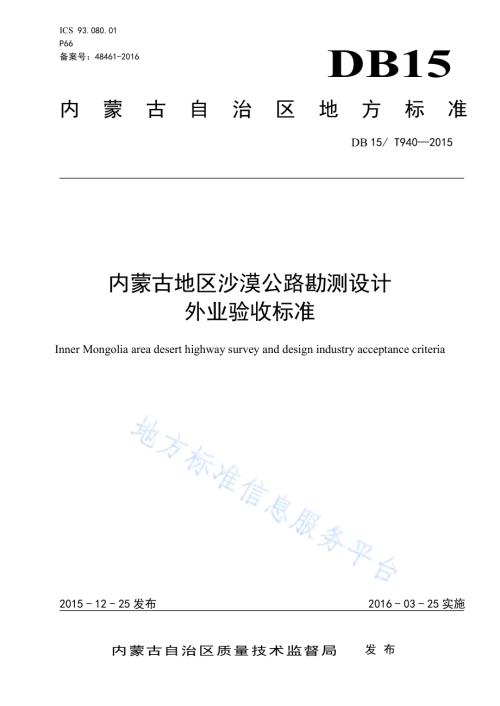

ICS 93.080.01 P66 备案号：48461-2016 DB15 内 蒙 古 自 治 区 地 方 标 准 DB 15/T9402015 内蒙古地区沙漠公路勘测设计 外业验收标准 Inner Mongolia area desert highway survey and design industry acceptance criteria 2015-12-25发布 2016-03-25实施 内蒙古自治区质量技术监督局 发 布 DB15/T9402015 I 目 次 前言.III 1 范围.4 2 规范性引用文件.4 3 术语和定义.4 4 符号.5 5 一般规定.5 5.1 概述.5 5.2 外业勘测验收工作程序.5 5.3 外业勘测工作内容及深度要求.6 5.4 外业验收核查工作内容及要求.16 5.5 现场抽查工作（包括实测实量）内容及要求.18 5.6 验收形成外业勘测验收纪要.18 DB15/T9402015 II 前 言 本标准按照GB/T 1.1-2009给出的规则编写。本标准由内蒙古自治区交通运输厅提出并归口。本标准起草单位：内蒙古自治区交通运输培训中心、新疆交建公路规划勘察设计有限公司。本标准起草人：姜海涛、王宇辉、苏建、刘博、李香玲、马峥、李卫涛、郑育宏、张碧瑜、张建栋、秦梦菊、伊力扎提.伊力哈木、苟宪娟、徐龙、杨彬、宋新军、尹苗森。DBXX/XXXXXXXXX 1 内蒙古地区沙漠公路勘测设计外业验收标准 1 范围 本标准规定了沙漠公路的勘测设计的外业验收技术要求。本标准适用于内蒙古沙漠地区公路勘测设计的外业验收。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTG C10 公路勘测规范 JTG D20 公路路线设计规范 JTG D30 公路路基设计规范 JTG D50 公路沥青路面设计规范 JTG D63 公路桥涵地基与基础设计规范 JTG D60 公路桥涵设计通用规范 JTJ B04 公路环境保护设计规范等相关规范 JTJ C20 公路工程地质勘察规范 3 术语和定义 下列术语和定义适用于本文件。3.1 沙漠 sandy desert 荒漠（desert)是指气候干旱、降水稀少且多变、土地贫瘠的自然地带。沙漠是荒漠的 一部分，指沙质荒漠，其地表覆盖着大片的风成沙与沙丘。3.2 风积沙 wind deposited sand，aerolian sand 风力作用下形成的沙物质。从工程角度来看，风积沙一般为细沙或粉沙，颗粒集中，级配不良，粉黏粒含量少，基本上为松散状。3.3 沙地 sandy land 在荒漠地带以外，地表有沙丘覆盖的地带。3.4 DBXX/XXXXXXXXX 2 风沙流 windblown sandflow 含有沙粒的运动气流称为风沙流，是气流及其搬运的固体颗粒(沙粒）的混合物。3.5 下垫面 underlying surface 针对风沙运动而言，能与大气发生热量和水分交换，产生相互影响的表面，如地面、草面、树冠、水面等。粗糙度大的下垫面能大大影响空气的流动。4 符号 道路走向与主导风向的夹角（90）。阻沙沙障(栅栏)露于地表以上的高度。5 一般规定 5.1 概述 5.1.1 工程外业勘测是指根据工程建设要求，对地形、地质及水文等要素进行调查、测量、勘探、测试及综合分析，并提供技术评价与勘察成果资料的活动。5.1.2 公路外业勘测工作包括勘察和测设两部分内容，外业验收是针对这两项工作内容和深度的核查验收。5.1.3 工程勘察、设计单位应按规定要求编制勘察、测设资料，工程勘测工作达不到规定要求，未通过外业验收的项目，不得进行内业设计。5.2 外业勘测验收工作程序 5.2.1 公路外业勘测验收工作由业主或业主委托单位主持，并结合测设单位和专家组等单位人员组成验收委员会。5.2.2 外业勘测验收期间工作应符合项目相关文件规定要求，外业验收主管单位在收到勘察设计单位的申请验收报告后，尽快对其提供的验收资料进行初审。5.2.3 符合外业验收条件时，方可组织验收。勘察设计单位提交的申请验收报告应附如下资料：1.由本单位组织的初验报告；2.外业勘察成果一览表。5.2.4 外业勘测验收工作程序如下：a)外业勘测验收首次会议 1)明确验收委员会、人员、时间及要求；2)提交勘测资料自检报告及初步核查意见；DBXX/XXXXXXXXX 3 3)验收委员会：视项目情况，可分为路线、平面交叉、路基路面组（包括路线测量、中基平和路基横断面等复测），桥涵及排水防护组和工程地质勘察、筑路材料（试验）、沿线设施调查组等专业审查组；4)听取勘察设计单位的总体汇报，宣读初验报告。b)各专业组展开工作 1)各组收集所需资料，准备好核查工器具，初步查阅提交的勘察和测量资料并做详细记录，明确外业核查工作重点和具体项目、地段等；2)进行外业核查工作，重点对主要技术难点，大桥桥位，隧道，比较方案，特殊地质地段，积沙地段等进行现场查看，并记录核查内容；3)进一步核查勘察、测量资料（原始资料），计算、整理核查意见；4)专业组讨论、形成核查工作报告。c)外业勘测验收工作第二次会议，验收委员会听取各专业组意见向大会的汇报，经充分讨论，形成外业验收纪要（有关决定和建议）。5.3 外业勘测工作内容及深度要求 5.3.1 外业勘测工作汇报基本内容 a)概述：项目的建设意义及在路网中地位和作用，应附项目地理位置图。1)任务依据:项目工程工可报告批复意见，法律法规要求、各项调查资料及相关协议。包括环境要求、文物保护、风景名胜、地区规划、水土保持、林业资源、铁路公路以及大型取（弃）土场、筑路材料、房屋、土地、电力电讯等各项调查资料及勘察、设计委托书（合同）及会议纪要等；2)路线起讫点、主要控制点、全长、沿线主要城镇、河流、公路及铁路等及技术指标，工程概况；3）初拟项目设计采用的指标标准及建设规模；完成的主要勘察、测量工作量，列表说明如下见表 1表 10。表1 设计标准 序号 项 目 单位 技术标准 实际采用的指标 1 公路等级 2 设计速度 Km/h 3 路基（路面）宽度 m 4 桥涵设计汽车荷载等级 5 圆曲线半径 一般值/极限值 m 不设超高最小值 m 6 平曲线最小长度 一般值/最小值 m 7 最大纵坡%8 最小坡长 m DBXX/XXXXXXXXX 4 9 竖曲线最小半径 凸型 一般值/极限值 m 凹型 一般值/极限值 m 10 竖曲线最小长度（一般值/极限值）m 11 停车视距 m 表2 初拟的主要工程量 一、总体材料 备注 项目地理位置图 主要技术经济指标表 二、路线 路线方案比较图 路线平面图 路线纵断面图（包括反映平纵结合，填挖情况的试坡）比较方案路线平面图 比较方案路线纵断面图 项 目 单 位 数 量 备 注 路线长度 km 安全 设施 标志 块 标线 m2 护栏 m 分别按防护型式计列 特殊路基处理 m/处 分别按处理类型计列 路面 1000m2 应注明路面类型 涵洞 m/道 注明圆管涵、盖板涵等 小桥 m/座 注明上下部结构型式 中桥 m/座 同上 大桥 m/座 同上 排水防护工程 m3/m 注明或分列排水防护类型和数量 路线交叉 处 分别按交叉类型和数量计列 征用土地 m2 分别按用地类型、数量列计 拆迁房屋/围墙 m2/m 分别按拆迁房屋/围墙的结构列计 拆迁电力/电讯杆 根 分别按不同电杆类型列计 DBXX/XXXXXXXXX 5 直线、曲线及转角表（含比较方案）纵坡、竖曲线表（含比较方案）控制测量成果表 总里程及断链桩号表 赔偿树木、青苗数量表 表3（续）拆迁建筑物表 拆迁电力、通讯及其他管线设施表 三、交通安全设施 安全设施工程数量汇总表 沿线安全设施总体布置图 四、路基、路面 路基标准横断面图 一般路基设计图 风沙病害严重路段 特殊路基设计方案图 取土场、弃土场一览表 路基防护工程一览表 路基防护工程方案比较图及设计图 路面结构方案图及设计图 路面结构计算书 路基路面排水工程一览表 路基路面排水系统布置图及设计图 原有构造物拆除、维修、利用工程一览表 现有公路状况调查表 五、桥梁、涵洞 特大、大、中桥一览表（含比较线）特大桥设计图（含比较方案）大桥设计图（含比较方案）大桥设计图（含比较方案）中桥设计图 DBXX/XXXXXXXXX 6 中桥设计图 小桥一览表（含比较线）涵洞一览表（含比较线）典型涵洞布置图 桥梁病害处理方案图 桥梁拼宽、维修加固设计图 老路现有桥梁调查表 表3（续）老路涵洞状况调查表 大中桥水文计算 小桥涵水文计算 六、隧道 隧道一览表（含比较线）隧道建筑界限及内轮廓图 隧道紧急停车带建筑界限内轮廓图 隧道横通道建筑限界及内轮廓图 隧道洞门方案图 隧道衬砌结构图 隧道防排水设计图 隧道施工组织平面图 互通式立交交叉一览表 互通式立体交叉交通量分布图 互通式立体交叉平面图（含比较方案）互通式立体交叉纵断面图（含比较方案）互通式立体交叉桥型布置图 分离式立体交叉一览表（含比较线）分离式立体交叉桥型布置图 通道设置一览表（含比较线）通道桥型布置图 管线交叉一览表 七、其他工程及沿线设施 DBXX/XXXXXXXXX 7 管理（收费）设置一览表 收费站布置图 服务设施一览表 服务区平面图 停车区平面图 八、环境保护工程 环境保护工程一览表 典型环保工程布置图 九、筑路材料 表3（续）沿线筑路材料料场表 沿线筑路材料分布示意图 材料取样试验及试验结果一览表 十、施工组织设计及概算 施工便道主要工程数量表 临时工程（社会便道）数量表 路基临时支护工程数量表 临时安全设施工程数量表 沿线及外购筑路材料价格及运输条件 表4 测量记录清单 序号 名称 备注 1 中桩放样测量记录簿 2 征地、拆迁、砍伐调查记录本 3 路基、路面及排水调查记录簿 4 防护工程调查记录簿 5 取土场、弃土场调查记录簿 6 筑路材料料场调查记录簿 7 采样记录簿 8 大、中桥勘测调查记录本 9 小桥涵勘测调查记录本 10 老路桥梁调查记录本 DBXX/XXXXXXXXX 8 11 老路涵洞调查记录本 12 隧道调查记录本 13 路线交叉调查记录本 14 自检记录本 15 意向书 16 质量体系文件 表5 主要勘察工作量 序号 项目 单 位 数 量 1 勘测里程 km 2 钻探 总进尺/孔数 m/个 表 5(续)3 探坑 m/个 4 地质调查观测点 个 5 工程地质测绘 总面积 Km2 6 取土样试验 扰动样 件 7 原位测试 标准贯入试验 个 轻型触探 个 静力触探 个 8 土工试验 液塑限 组 筛分 组 含水率 组 天然密度 组 9 化学试验 易溶盐 组 地表水水质分析 组 地下水水质分析 组 10 老路 压实度 个 弯沉 点/km 表6 地勘外业验收记录清单 序号 名称 备注 1 一、图纸 2 工程地质平面图（1:2000）3 工程地质纵断面图 DBXX/XXXXXXXXX 9 4 钻孔、探坑柱状图 如果需要外业验收时不能提供可提供地质勘探委托书 5 初勘工程地质勘察汇报简本 如果需要外业验收时不能提供可提供地质勘探委托书 6 料场示意图 如果需要外业验收时不能提供可提供地质勘探委托书 7 初勘工程地质勘察汇报简本 如果需要外业验收时不能提供可提供地质勘探委托书 表6（续）8 二、记录表 9 钻孔值班记录表 10 探坑记录本 11 取样记录本 12 原位测试记录本（动探、标贯）13 三、自检记录本 14 四、验收表 15 工程地质勘察验收表（钻孔、探坑）表7 路基填料实验 序 号 项 目 单 位 数 量 1 颗粒分析 2 液塑限 3 易溶盐 4 击实试验 5 CBR 表8 底基层、基层（砂砾料）试验 DBXX/XXXXXXXXX 10 序 号 项 目 单 位 数 量 1 颗粒分析 2 液塑限 3 易溶盐 4 压碎值 5 针片状 6 击实试验 7 CBR 8 水泥稳定砂砾配合比设计 表9 沥青面层材料试验 序号 项 目 单 位 数 量 1 粗集料 筛分 压碎值 针片状含量 密度 沥青的黏附性 含泥量 表9（续）2 细集料 筛分 砂当量 含泥量 细集料 3 矿粉 密度 含水率 亲水系数 表10 水泥混凝土材料试验 序号 项 目 单 位 数 量 1 粗 集 料 压碎值 针片状含量 含泥量 有害物质含量试验 2 细 集 砂的坚固性 含泥量 杂质的最大含量 DBXX/XXXXXXXXX 11 4）外业勘测工作简介：前期准备（包括测前指导、勘测前的各种准备工作）；勘测工作（工作过程及遇到的主要问题和处理方法）；勘测队内部检查验收和院级检查验收情况；5）其他需要说明的事项：如沿线居民的要求或建议、有关部门对重大问题的意见及采纳情况。b)建设条件 1）项目区域城镇现状布局、规划与拟建项目的关系；2）项目区域路网现状、规划与拟建项目的关系；3）沿线水文气象自然地理条件及对项目的影响；地形、地貌；区域地质稳定性评价；工程地质评价；水文地质评价；风沙病害严重路段情况；采用地震动峰值加速度；气温、降水（包括降雪）、日照、蒸发量、主导风向和风速、冻深等（建议列表示出）。4)沿线环境敏感区（点）重要设施的分布及对项目建设的影响 c)项目外业勘测情况 1)路线勘测 控制测量：平面和高程控制测量分别采用的测量方法、仪器（软件）、测量的精度、测量等级、测量结果评价，测量过程中出现的问题及解决办法。2)路线测量 中线测量：方法、仪器、测量的精度及测设结果。横断面测量：方法、仪器、测量的精度及测设结果。路线平面图测绘：地形图的测绘方法、采用的仪器（软件）、精度、测设结果评价，测绘中出现的问题及解决办法。路线方案及比选方案论述：应从技术、经济环保方面论证比较方案优劣，提出推荐方案。3)路基、路面 沿线工程地质、水文地质调查及风沙病害严重路段调查资料。拟定的路基标准横断面和用地范围。路基路面加宽、超高方式。路面设计依据、交通量及交通组成及拟定的路面结构类型以及路面设计比选方案。拟定的排水防护工程位置、长度和防护类型；排水防护工程平面和纵断面测量（必要时单独绘制排水防护平面图）。风沙病害严重段处治方案及比选方案论述，应从技术、经济方面论证比较方案优劣，提出推荐方案。4)桥梁、涵洞 沿线桥梁、涵洞的分布情况（包括原有桥涵状况调查）。沿线水系及水文概况、特征，农田水利设施与桥涵设置位置及孔径选择的关系。沿线工程地质、筑路材料与桥涵结构类型选择的关系。大、中桥勘测：桥梁控制测量；桥梁轴线、纵、横断面测量；桥位地形图测绘；水文勘测（流量和冲刷深度等）；桥位工程地质情况；桥梁方案及比选方案论证，应从技术、经济方面论证比较方案优劣，提出推荐方案。小桥涵勘测：地基覆盖层厚度及承载力，基岩埋深，风化程度及承载力。小桥涵轴线及横断面测量。小桥涵孔径及结构型式拟定依据。5)路线交叉勘测 公路与铁路交叉：类型、交叉角度及净高、净宽情况。料 密度 DBXX/XXXXXXXXX 12 公路与乡村道路交叉：类型及被交长度。公路与管线交叉：公路与管线交叉的位置、交叉角度、交叉点悬高或埋置深度。6)工程地质勘察（包括沿线地基、筑路材料料场和试验）完成的工程地质勘探和主要试验工作量（见前表示意）。完成的大、中、小桥及涵洞的工程地质勘探工作量（见前表示意）。筑路材料料场勘察（见前表示意）。简述材料料场（自采或外购）调查情况，包括路基填料、路面底基层、基层用料、路面面层用料（砾石、砂、矿粉）结构物用碎石（砾石）、砂、防护工程片块石、水料场等。各料场调查及挖探试验检测结果（列表示意），包括探坑的数量、深度、试验检测数量和结果。d)存在的问题和建议（应详细具体）5.3.2 工程地质勘察资料 a)原路状况调查表；1）原路路基宽度，路面宽度、层次及厚度；2）沿线病害：调查风、沙等病害长度、程度及类型等，提出处方案；3)原路路面探坑表（每500m挖一处，翻浆路段可酌情加密）；4）原路路基为土方填筑或土质地面探坑表（每 500m 挖一处）。砂砾戈壁、砂砾填筑可选择具有代表性的路段挖探坑。b)原有桥涵调查一览表；C)拟建大（中）桥水文资料；d)取土坑、弃土堆一览表；e)料场勘察（位置、储量、品质）；f)沿线探坑一览表（分路线及小桥涵）；g)大中桥钻孔及辅助勘察一览表；h)试验资料；1）原路路面或地面弯沉值、压实度、含水率等资料 2)材料试验 土工试验资料汇总表及原始实验记录；土的易溶盐试验资料汇总表及原始试验记录；石料试验资料汇总表及原始试验记录；天然砂砾、天然级配砾石、砾石、砂等检验报告，按每处料场作以下试验：液塑限联合试验；击实试验；粗集料水分筛分试验；集料承载比试验；含水率试验；砾石、沙含泥量试验；沥青混合料试验：矿粉、砾石、砂、软化点、针入度、延伸度等试验；水泥及工程用水的相关试验。5.3.3 工程测设资料 a)项目地理位置图；b)路线平面图、路线纵断面图（含比选方案）；c)测量资料：中线记录及直线、曲线、转交表；水准测量记录及水准点一览表；横断面测量记录；d)新建桥涵一览表（含比选方案）；e)防沙工程一览表；f)取土坑、弃土堆一览表；DBXX/XXXXXXXXX 13 g)风沙病害严重路段处理措施一览表（含比选方案）；h)路基路面及排水：路基标准断面图及说明；路面设计方案（含比选方案）；防护工程及边沟、排（截）水沟设计；路面超高及加宽方式；i)路线交叉类型、数量；j)安全设施（标志、标线、护栏、里程碑等）设置数量、类型、位置；k)环境保护及景观设计：环境敏感点一览表及处理措施；减少占地的措施；l)筑路材料：自采材料位置、储量、品质、开采运输方式；外购材料调查情况；预制 场和拌合场（水泥稳定砂砾、沥青混合料）设置位置；m)施工组织计划：合同段划分、工期安排、便道设置类型（施工和社会）及数量；n)与地方政府签署的有关拆迁、资源费、土地占用、砍伐树木等协议；与有关权属部分签署的协议（如过路管线、跨越铁路、光缆等）。5.4 外业验收核查工作内容及要求 a)勘察资料的内容及要求（配合现场核查）1)勘察单位的资格是否具备；委托的勘察任务是否明确；2)勘察报告、独立完成的专题报告及试验报告等公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录责任人签章是否齐全、有效；3)有关勘察和地基基础方面的强制性条文（具体条款略）是否严格执行；勘察文件是否满足任务委托要求；勘察工作的目的、任务、要求是否明确；4)勘探点的布置原则（数量、间距、深度）是否满足国家行业相关标准；控制性勘探点、采取试样及原位测试勘探点布置的比例是否适当(其中采取试样及原位测试勘探点的数量不应少于勘探点总数的13)；勘探手段、方法及工艺是否适当；5)取样（土样、岩样、水样）的质量、数量、方法是否符合规范、标准要求；地层划分与描述：地层划分是否合理、地层描述是否符合规范要求；地表水与地下水水位：勘察期间水位、地下水类型等阐述是否明确、合理，提供的地下水参数是否合理、水的腐蚀性测试与判别是否符合规范、标准要求，判别方法是否符合拟建场地环境条件，判别结果是否正确；场地类别划分：划分的依据是否充分，资料是否真实、可靠，场地类别划分结果是否正确；是否进行液化判别；桩基础：建议的基础方案提供的工程地质勘探委托书是否合理，提供的参数是否全面、合理；岩土参数分析与选用的范围、数量、数值的取舍是否符合规范的要求、提供的岩土参数是否满足规范及设计要求；建议的天然地基承载力及变形参数是否合理。b)测设资料核查的内容及要求（配合现场核查）1)路线部分 勘测使用的仪器（软件）设备的检定证书。平面控制测量及计算资料，核查测量记录、平差计算、成果及勘测精度能否满 足规范要求。路线平面图：核查内容及要求，绘制完整准确，内容齐全，可准确反映路线与地形、地物关系，线形要素齐全，曲线主点标注准确，控制桩志清晰。路线纵断面图：内容齐全，纵坡设计解基本合理，能反映路基填挖高度和纵坡趋势，地质概况准确清晰，标注桥涵位置和交叉控制高程。点之记或交点及路线固定表一览表：原始记录，平面控制桩一览表。直线、曲线及转角表：要素点表示清晰准确。基本勘测资料：中桩调查与纵断面、横断面测量等记录；地形变化处有加桩。安全设施表：拟定的类型、位置、安全级别是否符合实际情况，能否满足规范要求。DBXX/XXXXXXXXX 14 沿线拆迁建筑物调查记录：详细调查记录沿线建筑物位置、类型、面积、归属等；树木、青苗、土地调查记录：准确、详细调查记录沿线占用树木树种、规格、数量、位置和归属，沿线地界、地类及作物类别等；电力、电信调查记录：详细记录沿线电力、电信设施位置、类型、架设条件及归属等；其他管线调查记录：详细记录沿线其他各种管线设施的类型及归属情况。通过现场核查，结合方案比选论证，确定拟定的路线推荐方案是否合理。2)路基、路面部分 路基标准横断面图：绘制符合规范要求。一般路基设计图：断面类型齐全，设计合理。特殊路基设计图：设计经济合理，内容能表达设计思想。风沙病害严重路段：真实反映现状及处理方案（含比选方案）路基土石方估算表：调配基本合理，能反映沙方总量及借、弃土状况。路基防护工程一览表：路基防护形式，选择的形式经济合理，地质调查防沙工程资料齐全。排水工程一览表：确定拟采用的排水类型、型式及段落。路面结构方案图：结构方案基本合理，路基顶面模量调查基本准确（含比选方案，确定推荐的路面结构是否合理）。3)桥梁、涵洞 桥梁一览表：明确了桩号、孔数、孔径、交角、河流名称等。涵洞一览表：包括涵洞类型、桩号、孔径、交角、净高。水文调查分析及计算资料：调查资料完整、齐全，分析系统、准确。大、中桥桥位勘测相关资料及桥位平面图：平面地形测绘准确，范围符合规定，导流及附属工程布设合理。桥型方案图（中桥以上桥梁绘制，根据现场核查和查资料，确定推荐的方案是否合理）：标明洪水位、桥面高程等资料。过水路面段调查记录：调查资料全面、准确，记录清晰。桥位测量记录：桥位控制测量、高程控制测量、地形图测量及桥轴线纵横断面测量，记录齐全，书写清晰，测量方法和精度符合规范要求。原有桥涵调查记录：调查资料全面、准确，能反映原有桥涵真实状况，记录清晰。4)路线交叉 路线立体交叉一览表（互通式立交、分离式立交、公铁立交）：包括桩号、孔径、交角、跨越形式、相交道路等级等。路线平面交叉一览表：包括桩号、交角、相交道路情况等。其他交叉一览表及调查记录：各种管线交叉设置合理，调查资料齐全，有书面协议。5)环境保护及景观设计 环境保护工程一览表：提出段落桩号、受影响情况、推荐的环保方案。取、弃土场环境调查记录：各取、弃土场的施工前自然情况，并提出初步的环境保护恢复方案。6)筑路材料 沿线筑路材料一览表：料场齐全、位置、上路桩号、材料储量、设计用量、品质、平均运距、覆盖层厚度（类型）、开采方式、通往料场道路状况、自采（外购，调查产能）。沿材料供应示意图：绘制准确，供应方案合理。7)施工组织计划 全线便道、便桥示意图：绘制准确，能反映便道布置情况。DBXX/XXXXXXXXX 15 临时工程及施工场地一览表：施工场地、驻地、预制场、拌合场（水泥稳定砂砾、沥青混合料）、电力供应方式。拟定工期安排是否合理。5.5 现场抽查工作（包括实测实量）内容及要求 a)路线、平面交叉、路基路面组主要工作 1)按20随即抽检路线，检查路线布设的合理性，技术指标运用的合理性，检查路线偏角、距离、偏位、曲线闭合差及护桩等是否符合要求；2)按20随机抽查水准点的数量、位置、精度是否符合要求；3)检查中桩是否按要求设置，地形变化处是否有加桩，桥涵位置是否有加桩；4)按20随机抽查横断测量要符合规范要求，用勘测单位相同的方法检查其符合率。b)桥涵及排水防护组主要工作 100检查原桥涵的各部尺寸、高程、损坏情况，原桥涵基础的埋置深度及其它相关资料；检查桥涵、防护工程，现场确定桥涵孔径和防护工程的长度、型式等。c)工程地质勘察、筑路材料组主要工作 1)按20频率抽查老路回弹弯沉；2)按100的频率检查原路面探坑数量、取样和试验检测情况等；3)按100的频率检查风沙病害严重路段、位置、取样检测、处置长度、深度等；4)自采材料料场调查：检查天然砂砾、级配砾石料场探坑布设的合理性、深度及有关试验资料；5)外购材料料场调查：砂、砾石材料料场的位置、运距、产能及有关试验资料；6)拌和厂、预制场、施工驻地、水源位置及上路桩号（支距）；7)与地方政府及有关权属部分签署的有关拆迁、资源费、土地占用、砍伐树木等协议。5.6 验收形成外业勘测验收纪要 项目勘测验收纪要（有关决定和建议），外业验收委员会成员签字。_
