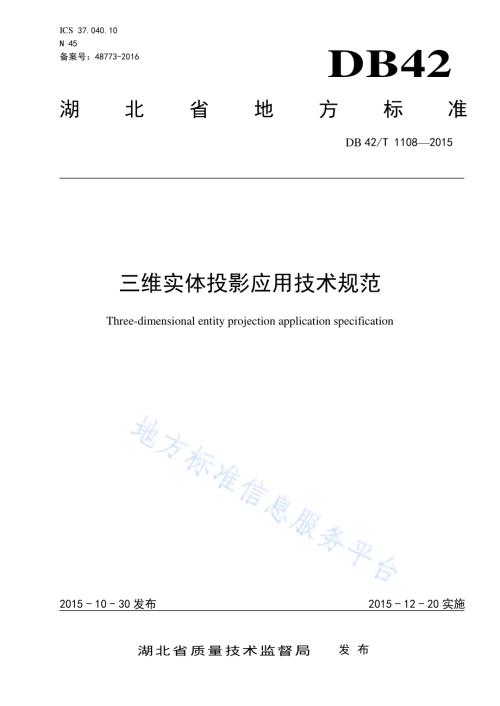

ICS 37.040.10 N 45 备案号：48773-2016 DB42 湖北省 地 方 标 准 DB 42/T 1108 2015 三维实体 投影应用 技术规范 Three-dimensional entity projection application specification 2015-10-30 发布 2015-12-20 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1108 2015 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 环 境条 件.1 4.1 气象 条件.1 4.2 环境 光.2 4.3 投影 对象.2 5 硬 件设 备.2 5.1 投影 设备.2 5.2 投影 设备 光源 使用 时 间.2 6 播 控系 统.2 6.1 边缘 融合 软件 功能.2 6.2 影像 矫正 软件.3 6.3 拼接 融合 效果.3 6.4 软件 使用 系统.3 7 呈 现效 果.3 7.1 单位 面积 投影 亮度.3 7.2 单位 面积 投影 像素.3 7.3 现场 活动 声音 效果.3 DB42/T 1108 2015 II 前 言 本标准 按 照GB/T 1.1-2009 给出 的规 则起 草。本标准 由武 汉动 漫协 会归 口。本标准 起草 单位：武 汉麦 塔威科 技有 限公 司、湖北 省标准 化与 质量 研究 院、华中科 技大 学。本标准 主要 起草 人：张健、蔡新 元、梁薇、罗 自立、戴朝 娟、谢秋 琪、朱佳 佳、杨 诗吟。DB42/T 1108 2015 1 三 维实体 投影应用 技术规 范 1 范围 本标准 规定 了三 维实 体投 影应用 的环 境条 件、硬件 设备、播控 系统 及呈 现效 果要求。本标准 适用 于湖 北省 内开 展的三 维实 体投 影应 用。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。HJ 2516 环 境标 志产 品技 术要求 投 影仪 3 术语和 定义 3.1 三维实 体投 影 three-dimensional entity projection 以三维 立体 实物（建 筑物、立体 模型、物品 等）为 载体，为其 度身 订造 多媒 体数字 影像，利 用投 影光源将 数字 影像 照射 在物 体表面，做 到一 个视 频图 像 的聚焦 与三 维实 体立 面丰 富的表 皮特 征进 行特 殊 的匹配，在任 意物 体上 进行 演出。3.2 边缘融 合 edge fusion 将一组 投影 机投 射出 的画 面进行 边缘 重叠，并 通过 边缘 融 合技 术显 示出 一个 没有缝 隙，更加 明 亮、超大、高分 辨率 的整 幅画 面，呈 现的 效果 如同 一台 投影机 投射 的画 质。3.3 视频同 步播 放系 统 video broadcast system 自动同 步多 台电 脑上 播放 的视频 内容，并 完成 多屏 拼接、组合 显示 的特 殊视 频效果。3.4 影像矫 正 image correction 一种适 用于 影像 撷取 装置 的影像 校正 方法。选 择一 影像撷 取分 辨率，对 影像 撷取文 件进 行影 像 撷 取的动作，并 据以 获得 数个 原始影 像信 号，根据 影像 撷取分 辨率 及待 影像 撷取 文件的 宽度 分别 以 数 值 方 法对各原 始影 像 信 号进 行校 正动作，并 分别 形成 实时 处理的 校正 影像 信号。DB42/T 1108 2015 2 3.5 勒克斯 lux 照 度单 位，1 勒 克斯 等于 1 流(lumen,lm)的光 通量均 匀分 布于 1 面 积 上的光 照度。4 环境条 件 4.1 气象条 件 气象条 件应 符合 以下 要求：温度：-10+40；湿度：20%80%；大气条 件：无雾，无 雨雪，无结 霜、雾霾 现象；风 力 7 级（不 含）以下。4.2 环境光 周围 环境 光亮 度应 50Lux。4.3 投影对 象 4.3.1 表面材 料：适宜 于对 光的 反射率 90%以 及透 明度 50%的 材质，如：普通 水泥 墙（/地）面、木板、纸 张、人体 表面、浅 色布料 等。4.3.2 颜色：适宜 于白 色、浅灰 色及有 色系 中的 浅色，如：浅黄、浅 蓝、浅绿、淡 粉等。5 硬件设 备 5.1 投影设 备 5.1.1 镜头投 射比 应满 足：0.35 镜头 投射 比8.0。5.1.2 单台投 影设 备亮 度：室内，单台 投影 设备 亮度 应4500lux；室外，单台 投影 设备 亮度 应8000lux。5.1.3 投影仪 宜满 足HJ 2516 中 的要求。5.2 投影设 备光 源使 用时 间 投影设 备光 源使 用时 间达 到标称 时间50%以下 时应 更 换新的 光源。6 播控系 统 6.1 边缘融 合软 件功 能 6.1.1 非线性 几何 校正 功能 6.1.1.1 可使得 投影 机投 影在 任何 曲面上，投 影方 向不 受限 制，将 投影 的图 像经 过矫 正以获 得一 个视觉正确 的图 像。6.1.1.2 支持弧 面、球面、折 面等 任意投 影面 几何 校正。DB42/T 1108 2015 3 6.1.1.3 单平米 至少 支 持 9 点 曲线 调整。6.1.1.4 支持像 素级 点对 齐调 节。6.1.2 多通道 边缘 融合 功能 6.1.2.1 支持横 向、纵向、田 字、九宫格 等多 种拼 接组 合形 式。6.1.2.2 融合通 道数 量应 2 个。6.1.2.3 边缘融 合面 积多 少可 任意 设置。6.1.2.4 支持Alpha（透 明度）和Gamma（色彩 明暗 程度）两 个参数 对融 合带 中每 个通 道的亮 度过 度 进行控制。6.1.2.5 支持对 融合 带区 域 RGB 参 数进 行Alpha 和 Gamma 两 个独立 调节。6.1.3 同步功 能 应达到 多屏 幕零 延迟 同步 处理能 力，刷新 率应 60HZ。6.2 影像矫 正软 件 6.2.1 最大可 四向 调节 点数 应256 点。6.2.2 数字影 像与 投影 实体 匹配 误差应 1cm。6.3 拼接融 合效 果 6.3.1 融合带 宽度 画 面总 宽度 20%。6.3.2 画面重 叠象 素偏 移差 2 象素。6.3.3 重叠融 合区 域与 非重 叠融 合区域 亮度 差50Lux。6.4 软件使 用系 统 电 脑操 作系 统在winXP 及以上；或MAC OS 8 及以 上。7 呈现效 果 7.1 单位面 积投 影亮 度 单位面 积投 影亮 度150Lux/。7.2 单位面 积投 影像 素 单位 面积 投影 像素 40000 像素/。7.3 现场活 动声 音效 果 投影数 字影 像的 音量 应在60-150dB 之 间，应视 具体 环 境调控 音量 大小，避 免造 成噪音 污染。_
