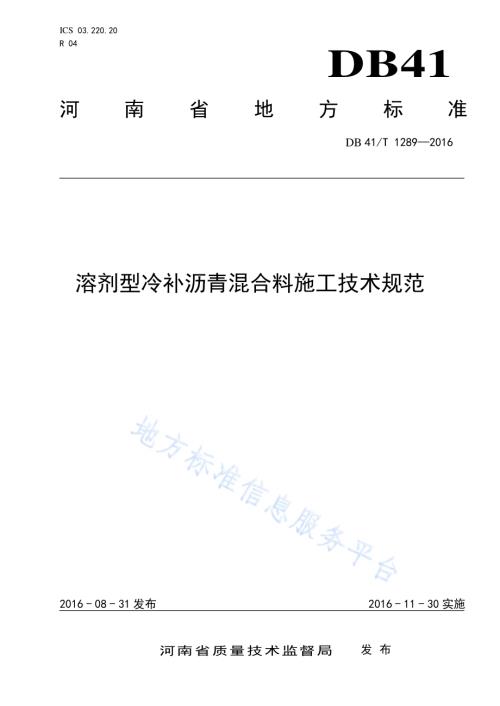

ICS 03.220.20 R 04 DB41 河南省 地 方 标 准 DB 41/T 1289 2016 溶剂型冷 补沥青混 合料施工 技术规范 2016-08-31 发布 2016-11-30 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 1289 2016 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 分类.1 5 材 料.2 5.1 溶 剂型 冷补 液.2 5.2 集料.2 6 溶 剂型 冷补 料设计.2 6.1 一 般规 定.2 6.2 配 合比 设计.3 7 溶 剂型 冷补 料施工.3 7.1 一 般规 定.4 7.2 制拌.4 7.3 贮存.4 7.4 运输.5 7.5 坑 槽修 补.5 8 检查 验收.5 8.1 溶 剂型 冷补 料检验.5 8.2 施 工工 序检 验.6 8.3 修 补质 量检 验.6 附录A（规 范性 附录）溶 剂型冷 补料 黏聚 性试 验方 法.7 A.1 目的.7 A.2 仪 器设 备.7 A.3 方 法与 步骤.7 A.4 报告.7 DB41/T 1289 2016 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 南省 交通 运输 厅提出。本标准 起草 单位：河南 省 交通科 学技 术研 究院 有限 公司、河 南中 原高 速公 路 股份有 限公 司、河 南省豫通工 程管 理咨 询有 限公 司、河 南省 中德 新亚 新材 料研究 院有 限公 司、河南 纵横路 桥新 技术 应 用有限公司。本标准 主要 起草 人：金雷、段永 灿、楚发 强、郭铁 惠、梁 志庭、成 发科、张 烨。本标准 参加 起草 人：张永 军、吴 漫、骆文 军、李林 涛、赵 培松、赵 豫生、郭 少伟、杨波、张 晓 军、张幸杰、黄 正强、王 晓峰、张正 珂、范中 山、张佩 旭、周 雁、杨志 峰、巴卫 强、智 勇、张亚 平、乔 雷、王德耀、张 玉山、宋 腾俊、何润 平、郭成 龙、宁杰、丁改 旺、王万 里、焦昆、陈丽、沙 建国、赵 小 芳、刘志、张继 林、唐金 竹、程明、李佳 衡、丰华、邵 景阳、邵文 华、常行 运、庞克成。DB41/T 1289 2016 1 溶 剂型冷 补沥青混 合料施 工技术规 范 1 范围 本标准 规定 了 溶 剂型 冷补 沥青 混 合料（以 下简 称溶 剂型冷 补料）的 分类、材 料、溶剂 型冷 补料 设计、溶剂型 冷补 料施工 和 检查 验收。本标准 适用 于各 等级 公路 及城市 道路 坑槽 修补 的溶 剂型冷 补料 施工。2 规 范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。JT/T 972 沥青 路面 坑槽 冷补成 品料 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E42 公路 工程 集料 试 验规程 JTG E60 公路 路基 路面 现 场测试 规程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG H30 公路 养护 安全 作 业规程 3 术 语和 定义 下列术 语和 定义 适用 于本 文件。3.1 溶剂型 冷补 液 将一定 比例 的 挥 发性 油类 稀释溶剂 和 具有 增黏、增塑、抗 剥落 等功 能的 化合 物 添加 剂掺 入基 质 沥 青中，经 均匀 搅拌 而成 的 一 种用于 生产 溶剂 型冷 补料 的 结合 料。3.2 溶剂型 冷补 沥青 混合 料 将 集料 与 溶 剂型 冷补 液经 厂拌制 成的 一种 常温、低 温下快 速修 补沥 青路 面坑 槽的混 合料。3.3 溶剂型 冷补 料油 石比 溶 剂型 冷补 料中 溶剂 型冷补 液与 集料 质量 的百 分比。4 分类 4.1 按公 称最 大粒 径分 为：细粒 式 LB-10、细粒 式 LB-13、中粒 式 LB-16、中粒式 LB-19 四种类 型。4.2 按气 温条 件分 为：I 型（10 以下）、II 型（10 22）和 III 型（22 以 上）三种 类型。DB41/T 1289 2016 2 5 材料 5.1 溶剂 型冷 补液 5.1.1 基 质沥 青应 采用 符 合 JTG F40 规定 的 70 号、90 号A 级 道路 石油 沥青。5.1.2 稀 释溶 剂应 根据 溶 剂型冷 补料 使用 的环 境温 度，选 用适 宜的 挥发 性油 类稀释 剂。5.1.3 添 加剂 应采 用能 够 有效改 善溶 剂型 冷补 液与 集料之 间的 黏附 性能 的 改 性剂。5.2 集料 5.2.1 集 料应 洁净、干 燥，采用 不同 规格 的粗、细 集料等 掺配 而成，技 术性 能应符 合 表 1 的 要求。5.2.2 集 料宜 选用 骨架 密 实型级 配，级配 范围 应符 合表 2 的规 定。表 1 溶剂 型冷 补料 用粗、细集 料技术 要求 材料名称 项目 技术要求 试验方法 备注 粗集料 石料压碎值（%），不大于 26 JTG E42 T0316 洛杉机磨耗损失（%），不大于 28 JTG E42 T0317 石料磨光值（BPN），不小于 40 JTG E42 T0321 坚固性（%），不 大于 12 JTG E42 T0314 针片状含量（%），不大于 15 JTG E42 T0312 水洗法0.075mm 颗粒含量（%），不大于 1 JTG E42 T0310 软石含量（%），不大于 3 JTG E42 T0320 细集料 坚固性（%），不大于 12 JTG E42 T0340 0.3 mm 部分 亚甲蓝值（g/kg），不大于 10 JTG E42 T0349 砂当量（%），不小于 70 JTG E42 T0334 级配集料中4.75 mm 部分 表2 溶剂 型冷 补料 的集 料级配 类型 通过下列筛孔（mm）的百分率，%26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 LB-10 100 90100 4070 2040 1225 818 512 38 25 LB-13 100 90100 7085 4060 2040 1225 818 512 38 25 LB-16 100 90100 8090 6075 3555 1835 1225 818 512 38 25 LB-19 100 90100 7892 6480 5067 3050 1835 1225 818 512 38 25 6 溶 剂型 冷补 料设计 6.1 一般 规定 6.1.1 应 根据 气温 条件、贮存时 间和 条件、拌 和条 件等，选择 符合 表 3 要求 的溶剂 型冷 补液 配方。表3 溶剂 型冷 补液 配方 材料用量 I 型（10 以下）II型（10 22）III 型（22 以上）稀释溶剂用量(占冷补液质量百分比)，%2230 1624 1220 添加剂用量(占冷补液质量百分比)，%1.06.0 基质沥青用量(占冷补液质量百分比)，%6477 7083 7487 DB41/T 1289 2016 3 6.1.2 应 根据 表4 坑槽 的 深度，选择 溶剂 型冷 补料 级配类 型。表4 不同 类型 溶剂 型冷 补料适 合修 补坑 槽深 度 溶剂型冷补料类型 LB-10 LB-13 LB-16 LB-19 适合修补坑槽深度，mm 2030 3040 4060 60 6.1.3 对 于深 度大 于60 mm 的坑 槽，宜采 用LB-19 型溶剂 型冷 补料 分层 填筑 和压实。6.1.4 溶 剂型 冷补 料 油 石 比参考值 见表 5。表5 溶剂 型冷 补料 油石 比参考 值 类型 LB-10 LB-13 LB-16 LB-19 溶剂型冷补料油石比，%4.65.6 4.45.4 4.25.2 4.05.0 6.2 配合 比设 计 6.2.1 根据 6.1.1 选择 合 适溶剂 型冷 补液 配方，每 种配方 应根 据稀 释溶 剂、添加剂 及基 质沥 青类 型，选择3 种以 上的 掺配 比例 进行试 配。6.2.2 根据 6.1.2 选择 集 料类型，计 算各 种集 料的 配合比 例，使合 成级 配满 足表 2 要求。6.2.3 将 基质 沥青 加热 至 120 10，加入 稀 释溶剂、添加 剂并 搅拌 均 匀，溶剂 型 冷 补液 的技 术 要求应符 合 表6 的 规定。表6 溶剂 型 冷 补液 技术 要求 项目 技术要求 试验方法 标准黏度 C60,5，s 50100 JTG E20 T0621 闪点，110 JTG E20 T0611 6.2.4 根 据表5 溶 剂型 冷 补料油 石比 参考 值，将满 足技术 要求 的溶 剂型 冷补 液在 90 10 下与 加热至75 5 的集 料均 匀拌和，进 行施 工和 易性 检验，确定 适宜 的溶 剂型 冷补液 配方。I 型、II 型、III 型 溶剂 型冷 补料 分别 放置在 控温 为-10 0.5、10 0.5、22 0.5 的 环境 保温 箱 中静置8h，以能用 铁铲 方便 拌和操 作为 宜。6.2.5 根 据采 用的 溶剂 型 冷补料 类型，以表 5 提 供的 参考油 石比 中值 作为 初始 油石 比 p，以 p、p0.25、p0.5 分 别拌 和溶 剂型 冷 补料，共 5 组。6.2.6 进 行纸 迹试 验，确 定最佳 油石 比。从拌 和锅 中取新 制成 的溶 剂型 冷补 料，温 度控 制 在 75 5，放置 在一 张白 纸上，观测 残留 在纸 上的 痕迹，按以 下方 法判 别：a）出 现严 重的 墨迹，连 结 成块，则说 明用 油量 偏多；b）多 数墨 点小 于溶 剂型 冷 补料颗 粒与 白纸 的接 触面 积，且 分散，则 说明 用油 量偏少；c）正 常痕 迹应 为墨 点接 近 于溶剂 型冷 补料 颗粒 与白 纸接触 面积，如 图 1 所示，以该 油石 比作 为最佳溶剂 型冷 补料 油石 比。6.2.7 以确 定的 溶剂型 冷 补液配 方、集 料级 配按最 佳油石 比拌和 均匀，进行 溶剂型 冷补料 各项 性能 试验，技 术性 能应 符合 表7 的要求。6.2.8 从 符合 技术 性能 要 求的 溶 剂型 冷补 料 中 优选 最佳配 合比。7 溶 剂型 冷补 料施 工 DB41/T 1289 2016 4 a）油石 比偏 小 b）油 石比 适当 c）油 石比 偏大 图1 纸迹 试验 图 例 表7 溶剂 型 冷 补料 技术 性能要 求 项目 技术要求 试验方法 黏附性等级,级 5 JT/T 972 贯入强度,kg/cm2 0.54 JT/T 972 残留率,%75 本标准附录 A 稳定度,kN 3 JT/T 972 残留稳定度,%85 JT/T 972 7.1 一般 规定 7.1.1 根 据气 温条 件、坑 槽深度 选择 适宜 的溶 剂型 冷补料 类型。7.1.2 溶 剂型 冷补 料施 工 适用于 路面 基层 良好，仅 路面面 层出 现坑 槽的 修补。若基 层损 坏，应采 用适宜的材 料对 基层 修复 后，再用溶 剂型 冷补 料修 补坑 槽。7.1.3 溶 剂型 冷补 料包 装 打开后，施 工剩 余料 应避 免污染 并用 密闭 容器 存放，存放 有效 期 为 1 个 月。7.1.4 低 温环 境下 施工 出 现 溶剂 型冷 补料 和易 性不 良时，现场 可均 匀加 热后 使用。加热 时，应避 免 高温变质。7.1.5 按照 JTG H30 的 相 关规定 进行 交通 管制 和安 全施工。7.1.6 不 宜雨 天施 工。7.2 拌制 7.2.1 溶 剂型 冷补 料 的 拌 制设备 应具 有称量、温度 控制及 均匀 拌和 的功 能。7.2.2 基 质沥 青 加 入沥 青 罐中加 热 至 110 130，按设 计比 例加入 稀 释剂 和添加 剂，采用 机械 搅拌 方式 混合 均匀，配 制好 的溶剂 型冷 补液 温度 控制 在 80 100 备用。7.2.3 根据 溶 剂型 冷补 料 设计配 合比 将各 类集 料加 热至 70 80，按比 例 分别加 入料 仓并 在搅 拌缸内搅 拌 5s10s，将冷 补 液均匀 喷洒 在集 料表 面拌 合 35 s40s，出料 温度 不 宜超 过 80。7.2.4 拌 制的 溶剂 型冷 补 料 应均 匀一 致，无花 白、无粗细 料分 离和 结团 成块 等现象。7.3 贮存 7.3.1 出 料后，放置 干燥、洁净 的地 面上，冷 却至 常温后 装入 内衬 为不 透气 塑料制 品的 双层 包装 或密闭容器 中 密 封，贮存 于室内 干燥、通 风处。7.3.2 不 同类 型、规格 的 溶剂型 冷补 料 应 分别 存放，不应 混杂。7.3.3 贮 存期 自生 产日 期 起不宜 超 过 18 个月。DB41/T 1289 2016 5 7.4 运输 7.4.1 运 输过 程中，应 覆 盖苫布，避 免日 晒雨 淋。7.4.2 装 卸过 程中，应 轻 搬轻放，保 持包 装完 整。7.5 坑槽 修补 7.5.1 坑 槽修 整 坑槽修 补前，应确 定路 面 的破损 部分 的边 界和 深度，并 沿划 好的 修补 轮廓 线 挖除路 面松 散、破 碎的旧料直 至坚 实部 分，不应 使用切 割机 修整。修 整后 的坑槽 壁应 与路 面保 持垂 直，坑 槽底 部平 整、坚 实。7.5.2 坑 槽清 洁 将坑槽 内的 松散 物、灰尘、积水 等清 除，保持 坑壁 和槽底 洁净、干 燥。7.5.3 涂刷 黏 层油 向 坑 槽 壁 面 和 底 面 均 匀 地 喷 洒 或 涂 刷 一 层 黏 层 油。气 温 在 5 以 上 时，宜 采 用 乳 化 沥 青 黏 层 油（0.6kg/m2），破乳 后可回 填 溶剂 型冷 补料。气温 在5 以 下时，宜采 用液 体沥 青黏层 油（0.4 kg/m2），喷洒或 涂刷 后可 直接 回填 溶剂型 冷补 料。7.5.4 回填 将溶剂 型冷 补料 倒入 坑槽 中，投入 量以 高出 原路 面10mm30 mm 为 宜，坑槽 中 央应略 高于 周边，呈凸状。对于 破损 深度 在60mm 以 上的 坑槽，宜 采用 LB-19 型 溶剂 型冷 补料 分层 填筑和 压实。7.5.5 压实 回填铺 设均 匀后，初压 采 用先坑 槽四 周然 后中 间的 压实方 式，每 次应 重叠 压 实一定 宽度；复压 和终压采用 纵横 两个 方向 交错 的压实 方式。现 场可 根据 修补面 积选 择下 列压 实工 具和压 实方 法：a)人 工压 实 当 修补 面积 0.5m2时，可采 用人 工铁 锤、铲背 击打密 实；b)夯 实器 具压 实 当 修补 面积0.5 m21.0m2时，可 采用 石夯、平 板 振动器、冲 击夯 压实；c)小 型压 路机 压实 当 修补 面积 1.0m2时，可采 用小 型压 路机 进行 压实。7.5.6 封缝 压实完 毕之 后，应在 坑槽 周边浇 灌 乳 化沥 青或 热沥 青进行 防水 处理。7.5.7 开 放交 通 坑槽修 补完 毕，现场 清理 干净后，即 可开 放交 通。8 检 查验 收 8.1 溶剂 型冷 补料 检验 使用前，应 每批（10t以 内）检 验一 次。溶剂 型冷 补料的 各项 技术 指标 应满 足表7 的要 求。DB41/T 1289 2016 6 8.2 施工 工序 检验 施工过 程中，应 对各 道施 工工序 进行 检验，施 工工 序应满 足7.5 的 相关 规定。8.3 修补 质量 检验 坑槽修 补后，应 按表8内 容 和要求 进行 检验。表8 坑槽 修补 质量 检验 标 准 检查项目 质量要求 检验频率 试验方法 表观质量 外观 平整、密实 每处 目测 修补面高度，mm 顶面中心高出坑壁35 每处不少于1 点 尺量 透水性能 渗水系数，mL/min 300 每处（修补7 日后检验）JTG E60 T0971 DB41/T 1289 2016 7 附录 A（规范 性附 录）溶剂型 冷补 料黏 聚性 试验 方法 A.1 目的 本方法 适用 于评 价 溶 剂型 冷补料 的颗 粒之 间互 相黏 结、低 温环 境下 不松 散的 特性。A.2 仪器 设备 A.2.1 马歇 尔标 准击 实仪。A.2.2 天平：量 程0g3000g，分度 值0.1g。A.2.3 游标 卡尺：机 械式 分度 值 0.02mm；数显 式分 辨力 0.01 mm。A.2.4 环境 保温 箱：分度 值 0.5。A.2.5 烘箱：110 1。A.2.6 标准 筛：筛框 直径 为 305mm、筛孔（方 孔）为 26.5 mm。A.2.7 温度 计：分度 值 1。A.3 方 法与 步骤 A.3.1 将 800g 溶剂 型冷 补料装 入马 歇尔 试模 中，I 型、II 型、III 型溶 剂型 冷 补料分 别放 置在 控温 为-10 0.5、10 0.5、220.5 的 环境保 温箱 中静 置 6 h。A.3.2 取出 后双 面击 实 各 5 次，制 作成 马歇 尔试 件。A.3.3 脱 模后 称取 试件 质 量（m），精确至 0.1 g，迅速将 试件 平放 入标 准筛 中，盖 上筛 盖。将标 准筛侧立并 左右 转动，使 试件 沿筛框 以每 秒一 次（沿 筛 框滚动 一周 为一 次）的速 度来回 滚 动 20 次。A.3.4 将标 准筛 平放 在操 作台上，轻 击筛 网 10s，使试件 碎块 通过 筛孔，之 后打开 筛盖，称 取在 筛 内残留较 完整 的一 块溶 剂型 冷补料 质量（m1），精确 至 0.1g，按 式（1）计 算 残留率（c），精 确 至0.1%。c=m1/m 100%.（1）式中：c 残 留率，%；m 试 件质 量，g；m1 残 留在 筛内 的溶 剂型 冷补料 质量，g。A.4 报告 应制作 三个试 件进 行试验，三个 试件的 残留 率误差 不超过 5%时，取三 个试 件 的残留 率平均 值作 为试验结 果。_
