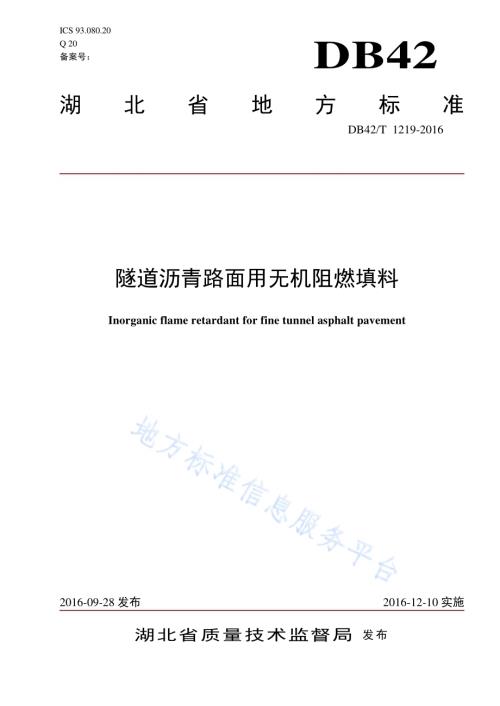

ICS 93.080.20 Q 20 备案号：湖 北 省 地 方 标 准 DB42 DB42/T 1219-2016 隧道沥青 路面用无 机阻燃填 料 Inorganic flame retardant for fine tunnel asphalt pavement 2016-09-28 发布 2016-12-10 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1219-2016 2 前 言 本标准 按照 GB/T 1.1-2009 标准 化工 作导 则 第1 部 分：标 准的 结构 和编 写 给出的 规则 起草。请注意 本文 的某 些内 容可 能涉及 专利。本 文件 的发 布机构 不承 担识 别这 些专 利的责 任。本标准 由武 汉市 市政 建设 集团有 限公 司提出。本标准 由湖 北省 产品 质量 监督检 验研 究院 归口。本标准 负责 起草 单位：武 汉市市 政建 设集 团有 限公 司、湖 北省 产品 质量 监督 检验研 究院。本标准 参加 起草 单位：武 汉市市 政路 桥有 限公 司。本标准 主要 起草 人：邓利 明、田 焜、黄小 霞、周胜 银、匡 罗飞、张 雄、李扬、肖江 蓉、郭晓敏。DB42/T 1219-2016 3 目 录 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 适用 范围.3 5 技术 要求.3 6 试验 方法.4 7 检验 规则.5 8 取样 与组 批.6 9 合格 判定.6 10 试 样的 留存 和仲 裁.7 11 标 志、运输 与贮 存.7 DB42/T 1219-2016 1 隧 道 沥 青 路 面 用无 机 阻 燃 填 料 1 范围 本标准 规定 了 隧 道沥 青路 面用无 机阻 燃填 料 的 术语、定义、适 用范 围、材料 要求、试验 方法、检 验规则、取样 与组 批、合格 判定、试样 的留 存和 仲裁、标志、运 输与 贮存。本标准 适用 于隧 道沥 青路 面用无 机阻 燃填 料的 生产 及检验。2 规范性 引用 文件 下列文 件中 的条 款通 过本 标准的 引用 而成 为本 标准 的条款。凡 是注 日 期 的引 用文件，其 随后 所有 的修改单（不 包括 勘误 的内 容）或 修订 版均 不适 用于 本标准，然 而，鼓励 根据 本标准 达成 协议 的各 方 研 究是否可 使用 这些 文件 的最 新版本。凡 是不 注日 期的 引用文 件，其最 新版 本适 用于本 标准。JTG E42 公 路工 程集 料试验 规程 NB/SH/T0815 沥 青燃 烧 性能测 定 氧指 数法 GB/T 8627 建筑 材料 燃 烧或分 解的 烟密 度试 验方 法 GB 8624 建 筑材 料及 制品燃 烧性 能分 级 JTG E20 公 路工 程沥 青及沥 青混 合料 试验 规程 JTG F40 公路 沥青 路 面施工 技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 标准。3.1 无 机阻 燃填 料（Inorganic flame retardant fine）由单一 或多 种无 机材 料经 过一定 工艺 生产 的，对沥 青 及沥青 混合 料有 阻燃 作用 的无毒 矿物 质粉 末材料。3.2 隧道 阻 燃沥 青混 凝土（Flame retardant asphalt pavement）将 无机 阻燃 填料 部分 替代矿 粉添 加至 沥青 混合 料中制 备出 的一 种具 有阻 燃功能 的沥 青路 面，通常 用于隧道 路面 铺装。3.3 粒度（Fineness）表征材料 粗 细程 度及 类别 的指标。3.4 含 水量（Water content）DB42/T 1219-2016 2 反映材 料中 水分 含量 的指 标。3.5 亲 水系 数（Coefficient of hydrophilic）单位材料 在 同体 积水（极 性分子）中 和同 体积 煤油（非极 性分 子）中的 膨胀 的体积 之比 值。3.6 氧 指数（Oxygen index）在规定 的条 件下，材 料在 氧氮混 合气流 中 进行 有焰 燃烧所 需的 最低 氧浓 度。以氧所 占的 体积 百分 数的数值 来表 示。3.7 烟 密度（Smoke density）指材料 在规 定的 试验 条件 下发烟 量的 量度，它 是用 透过烟 的光 强度 衰减 量来 描述的。3.8 烟 毒性（Smoke toxicity）材料经 过充 分燃 烧后 产生 的 烟气 所产 生的 危害 程度。3.9 稳 定度（Marshall stability）按规定 条件 采用 马歇 尔试 验仪测 定的 沥青 混合 料所 能承受 的最 大荷 载，以 KN 计。3.10 抗高 温车 辙（Resistance high temperature rutting）抵抗材 料在 高温 条件 下 车 辆在路 面上 行驶 后留 下的 车轮永 久压 痕 的 能力。3.11 残留 稳定 度（Residual stability）沥青混 合料按 规定 方法进 行浸水 马歇尔 试验，在60 水浴 中浸水48h后 的马 歇 尔稳定 度与标 准条 件马歇尔 稳定 度的 比值，以 百分数 表示。用 以表 征 沥 青混合 料的 水稳 定性。3.12 冻融 劈裂 强度 比（Freeze-thaw splitting strength ratio）沥青混 合料 按规 定方 法进 行冻融 劈裂 试验 时，经冻 融循环 与未 经冻 融循 环的 试件的 劈裂 强度 比值，以百分 数表 示。3.13 密 级配 沥青 混凝 土混 合料（Dense-graded asphalt mixtures）按密级 配原 理设 计由 适当 比例的 粗、细集 料及 填料 组 成的符 合连 续级 配相 互嵌 挤密实 的矿 料与 沥青在适宜 高温 条件 下拌 合而 成的，其设 计空 隙率 为3%5%（对重 交通 道路 为4%6%，人行 道为2%4%）的沥青混合料（以AC 表示）。按粒径大小分 为砂粒 式、细粒式、中粒 式、粗 粒式等类型。按关 键性筛孔通过 率的 不同 又可 分为 细型密 级配（AC-xxF）、粗型密 级配（AC-xxC）沥 青混合 料等。3.14 沥青 玛蹄 脂碎 石混 合 料(Stone-matrix asphalt）由沥青 结合 料、少 量纤 维 稳定剂、细集 料及 较多 量 的填料 组成 的沥 青玛 蹄脂，填 充于 间断 级配 粗集料间隙 中而 形成 的沥 青混 合料（SMA 混 合料）。3.15 开级 配抗 滑磨 耗层 混 合料(Open-graded asphalt mixtures)DB42/T 1219-2016 3 指用大 孔隙 的沥 青混 合料 铺 筑、能迅 速从 其内 部排 走路表 雨水、具 有抗 滑、抗车辙 及降 噪的 路面。设计空 隙率 大于18%，具有 较强的 结构 排水 能力，适 用 于多雨 地区 修筑 沥青 路面 的表层 或磨 耗层（OGFC混合料）。4 适用范 围 隧道沥青路面 用无机阻燃 填料 可适用于 新建或改建 的各等级 公路 隧道的 沥青 面层中，用于 密级 配沥青混 凝土、SMA 沥青 混 凝土 和OGFC 沥青 混凝 土。5 技术要求 5.1 隧 道沥 青路 面用 无机 阻燃填 料 理 化指 标要 求应 符合本 文件 表 1 的规 定 表 1 隧道 沥青 路面 用无 机 阻燃填 料性能 要求 检测项目 注：单位 指标 粒度 0.075mm 标准筛 80%0.6mm 标准筛 100%外观 无团粒结块 含水率%1 加热稳定性（质量损失）%5 亲水系数 1 氧指数%25 烟密度 75 烟毒性 安全二级以上 注：氧指数、烟密度、烟毒性等试验中所用试样，为实施工程中无机阻燃填料的实际用量与所用沥青的混合物。5.2 添加 无 机阻 燃填 料 的 沥青混 凝土 的技 术 指 标不 应低于 原沥 青混 合料 要求 且应符 合本 表 2 的规 定。表 2 添 加无 机阻 燃填 料 的 沥青混 凝土 马歇 尔试 验技 术要求 要求 参数 单位 添加无机阻燃填料密级配沥青混凝土马歇尔试验 添加无机阻燃填料 SMA沥青混凝土马歇尔试验 添加无机阻燃填料 OGFC沥青混凝土马歇尔试验 击实次数（双面）次 75 50 空隙率 4 6 3 4 1825 稳定度 kN 8 6 3.5 抗高温车辙 次/mm 2800 3000 浸水后 残留稳定度%85 80 DB42/T 1219-2016 4 冻融劈裂 后残留强度比%80 析漏损失%-0.1 0.3 肯塔堡分散损失%-15 10 矿料间隙率%-16.5-注：添加无机阻燃填料的 沥青混凝土马歇尔试验根据用途由供需双方协商。6 试验方 法 6.1 隧 道沥 青路 面用 无机 阻燃填 料 性 能测 试 6.1.1 粒度 隧道沥 青路 面用 无机 阻燃 填料粒度 的 检测 按 JTG E42 进行。6.1.2 外观 通过肉 眼直 接观 察，无团 粒结块。6.1.3 含水 率 隧道沥 青路 面用 无机 阻燃 填料含 水率 的检测按 JTG E42 进行。6.1.4 加热 稳定 性 取 100g 无 机阻 燃填 料（精 确到 0.1g），在（105 2）温 度下 烘干 至恒 重，在（300 2）中放置 2h，测 量质 量损 失率。6.1.5 亲水 系数 隧道沥 青路 面用 无机 阻燃 填料亲 水系 数 的 检测 按 JTG E42 进行。6.1.6 氧指 数 加入 无 机阻 燃填 料 的 沥青 氧指数 的检 测 按 NB/SH/T0815 进行。6.1.7 烟密 度 加入 无 机阻 燃填 料的 沥青 烟密度 的检 测 按 GB/T 8627 进行。6.1.8 烟毒 性 加入 无 机阻 燃填 料的 沥青 烟毒性 的检 测 按 GB 8624 进行。6.2 隧 道沥 青路 面 用 无机 阻燃填 料沥 青混 凝土 性能 测试 6.2.1 击实 次数（双 面）隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 击实 次数（双面）按JTG E20-2011 进行。DB42/T 1219-2016 5 6.2.2 空隙 率 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 空隙 率的 检测 按JTG F40 中附录B进行。6.2.3 稳定 度 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 稳定 度 的 检测 按JTG E20 中 进行。6.2.4 抗高 温车 辙 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 抗高 温车 辙 的检 测 按JTG E20进行。6.2.5 水稳 定性 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 水稳 定性 的检测 按JTG E20 进行。6.2.6 浸水 后残 留稳 定度 隧 道 沥 青 路 面 用无机阻燃填料沥青混凝土浸水 后 残留稳定度 的检测按JTG E20 中T0709 的规定进行。6.2.7 冻融 劈裂 后残 留强 度 比 隧道沥青路面 用 无 机 阻 燃填 料 沥 青 混 凝 土 冻 融 劈 裂 后 残留强度比的检测按JTG E201 中T0729 的规定进行。6.2.8 析漏 损失 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 析漏 损失 的检测 按JTJ E20 中T0732 的规定 进行。6.2.9 肯塔 堡分 散损 失 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 肯塔 堡分 散损失 的检 测按JTJ E20 中T0733 的 规定 进行。6.2.10 矿料 间隙 率 隧道沥 青路 面 用 无机 阻燃 填料沥 青混 凝土 矿料 间隙 率的检 测按JTJ E20 中T0708 的规 定进 行。7 检验规 则 7.1 一 般规 则 7.1.1 隧道 沥青 路面 用无 机 阻燃填 料 产 品由 生产 单位 进行检 验，检验 合格 后签 发质量 合格 证，方可 出厂。7.1.2 隧道 沥青 路面 用无 机 阻燃填 料 取 样及 试验 人员 应具有 相应 的资 格。7.1.3 隧道 沥青 路面 用无 机 阻燃填 料 是 否符 合要 求，应以取 样检 验结 果为 依据。7.2 出 厂检 验与 型式 检验 DB42/T 1219-2016 6 7.2.1 出厂检验项目 为：粒 度、氧指数、加热稳定性、稳定度、抗高温车辙性、浸水 后 残留稳定度、冻融劈裂后 残留强度比。7.2.2 型式 检验 当出现 下列 情形 之一 时，应进行 型式 检验：a)拌和 设备 出现 故障 或长 期停产 恢复 生产 时；b)沥青 混合 料所 用的 原材 料（无 机阻 燃填 料、集料、基质 沥青）来 源、种类 或者规 格发 生变 化 时；c)无机 阻燃 填料 质量 出现 明显变 异时。d)质量 监督 机构 提出 要求 时。e）新 产品 或老 产品 转厂 生 产的 试 制定 型鉴 定；f）批量 生产 后，每二 年定 期周检 时；g）出 厂检 验结 果与 上次 型 式检验 有较 大差 异时；7.2.3 检验 后的 处理 方法 若型式 检验 不合 格属 于下 列情况 之一：a)实验 设备 故障 或操 作 上的错 误；b)造 成型 式检 验不 合格 的原因 能马 上纠 正；c)造成 型式 检验 不合 格 的产品 能通 过筛 选方 法剔 除或可 以修 复。允许纠 正不 合格 的产 品原 因后，重新 进行 型式 检验，否则应 暂停 正常 批量 生产 或按有 关规 定程 序处理。8 取样与 组批 8.1 取样 8.1.1 用于出 厂检验 的 隧 道 沥青路 面 用无 机阻 燃填料 应在生 产车间 采取，用于 施工现 场检验的 隧 道沥青路面用 无机 阻燃 填料 应在 施工现 场采 取。8.1.2 试样 的采 取过 程与 方 法应符 合JTJ E20 的 规定。8.1.3 检验的 取样试 验工 作 应由生 产单位 和使 用单位 分别独 立进行；当 供需单 方或双 方不具 备试 验条件时，供 需双 方可 协商 确定 委托第 三方 检验，受 委托 方应为 供需 双方 均认 可的 有试验 资质 的单 位。8.2 组批 8.2.1 以同 一原 材料、同 一配合 比、同 一生 产工 艺 所生产 的 无 机阻 燃填 料 100 吨为 一批，不足 100 吨时仍视为 一批。8.2.2 产品 按批 进行 抽样 和 检测。9 合格判 定 DB42/T 1219-2016 7 9.1 当样品 的性 能全 部符 合 5 中的相 关规 定时，判 定该 批产品 为合 格，当试 验结 果有一 项不 符合 时，则判定 该批 产品 为不 合格。9.2 复验 对不合 格产品 可利 用原留 样或重 新取样 进行 复验，当复验 结果全 部符 合5.15.2 的相 关规定 时，则判定该 产品 为合 格。当复 验结果 有一 项不 符合5.1 5.2的 相关 规定 时，则判 定 该产品 为不 合格。10 试样的 留存 和仲 裁 10.1 生产单 位和 使用 单位 除各 自取样 检测 外，应共 同确 定留存 的试 样。试样 的留 置组数 可根 据实 际 需要确定。10.2 试样的 留存 应符 合 JTJ E20 的规 定，当存 在疑 问或 者争议 时，应提 交国 家法 定仲裁 机构 依照 本标准的规 定进 行仲 裁。11 标志、运输 与贮 存 11.1 标志 产品应 按规 定的 位置 固定 标牌及 各种 标志、标 牌内 容至少 包括：a）产 品名 称及 型号；b）出 厂编 号及 日期；c）制 造厂 全称；d）主 要技 术参 数：e)产 品的 标准 号。11.2 运输 无机阻 燃填 料 的 运输 应符 合 JTG F40 中 5.5 的规 定。11.3 贮存 11.3.1 产品 包装 后应 垫平 放稳，并有 良好 的通 风，防潮密 封措 施。应存 放于 阴凉处，且 不得 与腐 蚀 的 化学物品 共贮 一处。11.3.2 自 生产 之日 起，产 品保质 期不 超 过 6 个 月，对于存 放超 过一 个月 的产 品，经过 型式 检验 合格 后 方可出厂 使用。
