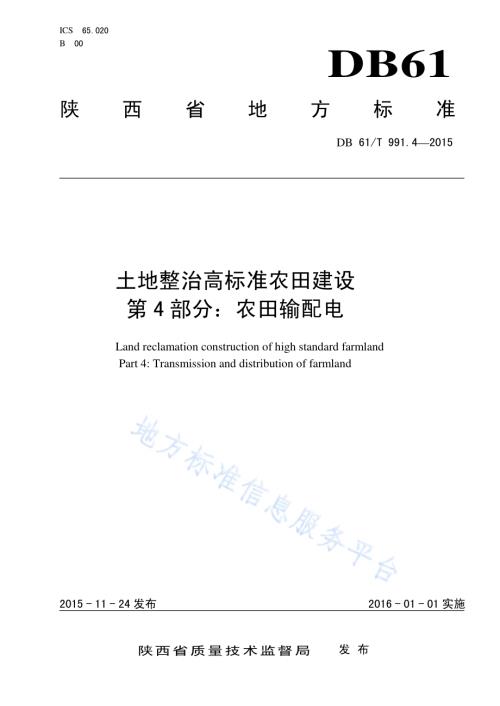

ICS 65.020 B 00 DB61 陕西省地方标准 DB 61/T 991.42015 土地整治高标准农田建设 第4 部分：农田输配电 Land reclamation construction of high standard farmland Part 4:Transmission and distribution of farmland 2015-11-24 发布 2016-01-01 实施 陕西省质量技术监督局 发布 DB61/T 991.42015 I 目 次 前 言.II1 范围.12 规范性 引用 文件.13 供电系 统.14 架空线 路.15 电缆线 路.36 导线与 电缆 截面 选择.47 设备选 型.58 配电装 置布 置.6 DB61/T 991.42015 II 前 言 DB61/T 991 土 地整 治高 标准农 田建 设分为7个部分,每个部 分可 单独 使用：第1部分：规 划与 建设；第2部分：土 地平 整；第3部分：灌 溉与 排水；第4部分：农 田输 配电；第5部分：田 间道 路；第6部分：农 田防 护与 生态环 境保 持；第7部分：辅 助工 程。本部分 为DB61/T 991 的第4 部分。本部分 按照GB/T 1.1-2009 给出的 规则 起草。本部分 由陕 西省 国土 资源 厅提出 并归 口。本部分 起草 单位：陕 西省 土地整 理中 心、陕西 诚业 土地勘 测规 划设 计公 司。本部分 主要 起草 人：史鉴、陈悦、郑克敬、雷行忠、丁天 寿、魏宏 安、张晖、叶伟。本部分 由陕西省 土地 整理 中心 负责解 释。本部分 首次 发布。联系信 息如 下：单位：陕西 省土 地整 理中 心 电话：029-88450992 地址：西安 市雁 塔区 高新 路52号高科 大厦 邮编：710075 DB61/T 991.42015 1 土地整治高标准农田建设 第 4 部分：农田输配电 1 范围 DB61/T 991 的本 部分 规定 了土地 整治 高标 准农 田 建设 中，有关 农田 输配 电工 程所涉 及的 供电 系统、架空线 路、电缆 线路、导 线与电 缆截 面选 择、设备 选 型、配电 装置 布置 等方 面的要 求。本部分 适用 于 陕西 省 内各 级国土 资源 管理 部门 批准 建设的 土地 整治 高标 准农 田建设 项目，可 作为 项目设计、建 设管 理、施工 监理和 主管 部门 对项 目审 查、审 批、竣工 验收 的依 据。2 规范性引用文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 50054 低压 配电 设计 规范 GB 50061 66kV 及以 下架 空电力 线路 设计 规范 GB 50217 电力 工程 电缆 设计规 范 DJ/T 499 农村 低压 电力 技术规 程 输配 电速 查速 算手 册 中国 水利 水电 出版 社 3 供电系统 3.1 泵站、农用 井供 电系 统设 计应以 项目 所在 地区 的电 力系统 现状 和发 展规 划为 依据，合理 确定 电源接入点、供 电系 统接 线方 案、供 电容 量、供电 电压 等。3.2 泵站、农用 井的供电 系统 一般由已有 的农 网 配电线 路“T”接供电。10kV 高压电 力线路 宜采 用架空线路，0.4kV 以下低 压电 力线路 宜采 用低 压地 埋电 缆，采 用三 相四 线制 接线，并应 沿电 缆埋 设路 径 设立相应 标识。3.3 泵站、农用 井均 应采 用单 回路供 电，不考 虑备 用电 源。3.4 低压配 电线 路应 满足 供电 设备对 电压 偏移 值的 要求，其 供电 半径 一般 不超 过 500m，线 路末端电 压损失不 大于 7%。4 架空线路 4.1 路径选择 4.1.1 路径选 择应 综合 考虑 运行 可靠、方便 施工、走 径合 理和维 护便 利等 因素，做 到经济、安 全、适用。4.1.2 路径选 择应 与村 镇总 体规 划相结 合，与道 路、河道、灌排 渠系 相协 调，不占 或少占 耕地。4.1.3 路径与 杆位 的选 择应 避开 低洼地、易 冲刷 地带 和影 响线路 安全 运行 的其 他地 带。4.1.4 配电线 路应 避开 储存 易燃、易爆 物的 仓库 区域。配电 线路 与有 火灾 危险 的生 产厂房 和仓 库、易燃易爆 材料场 之间 的防火 间距不 应小 于杆 塔高 度的1.5 倍。DB61/T 991.42015 2 4.1.5 架空电 力线 路不 宜通 过林 区；当 确需 通过 时，应结 合林区 具体 条件 开辟 路径，并应 尽量 减少 树木砍伐。4.1.6 架空电 力线 路通 过果 林、经济作 物林、道 路绿 化灌 木林时，不 宜砍 伐通 道。4.1.7 10kV 及以 下架 空电 力线 路的通道 宽 度 不宜 小于 线路 两侧向 外各 延伸 2.5m。4.2 导线选择 4.2.1 导线选 择应考虑 当地 气象 条件和 大气 污染 因素。4.2.2 10kV 架空 线路 的导 线 一般采用铝 绞线（LJ）或 钢芯 铝铰线（LGJ）；1kV 以下 架空线 路一 般采 用铝铰线（LJ）；线路 通过 村镇或果林 时，宜选 择 JKLYJ 绝缘导 线。4.2.3 导线截 面长 期允 许通过的 电流 应 大于 最大 负荷 电流。4.2.4 导线应 有足 够的 机械 强度，铝绞 线、架空 绝缘 电线 的最小 截面 为25mm2，也 可采用 截面 不小于16mm24.3 杆型选择 的钢 芯铝 绞线。4.3.1 架空线 路宜 采用 预应 力混 凝土电 杆和 钢筋 混凝 土电 杆，预 应力 混凝 土电 杆的 混凝土 强度 等级 不得低于C40，钢筋 混凝 土电 杆 的混凝土 强度 等级 不 得 低于C304.3.2 3kV10kV 及以 下线 路在 市区 架空 线路 的档 距 应 为45m 50m，在郊区 架空线 路的 档距 应 为50m 100m；3kV 以下 线路 在市 区的架 空线 路的 档距 应 为40m50m，在郊区 架空线 路的档 距 应 为 40m60m。3kV 以下线 路采 用集 束型 绝缘导 线时，档 距不 宜大 于 30m；在 地势 平坦、线路为直 线 的 情况 下，配电 线路耐张 段不 应大 于1.0km。一 般 10kV 线路 杆高 10m 12m，1kV以下线路杆高 8m 10m。4.4 导线选择其余技术要求 4.4.1 10kV 及以 下架 空线 路的 直 线杆宜 采用 针式 绝缘 子或 瓷横担 绝缘 子，耐张 杆、转角杆、终 端杆 宜采用悬 式绝 缘子 串或 蝶式 绝缘子。4.4.2 3kV10kV 架空 线路 的杆 上导线 一般 采用 三角 形排 列或水 平排 列；3kV 以下架 空线路 的杆 导线 一般采用 水平 排列 或垂 直排 列。4.4.3 3kV10kV 的导 线与 地面 或水面 的最小距 离 在 人口 密集区 应 为 6.5m，在人口稀少区 应 为 5.5m，在交通 困难 区 应 为4.5m；3kV 以下 的导线 与地 面或 水面的 最小 距离 在 人口密 集区 应 为 6m，在人口稀 少区应 为5m，在 交通 困难 区应为4m。4.4.4 10kV 架空 线路 不应 跨越 屋 顶或易 燃材 料的 建筑 物，对其他 建筑 物也 应尽 量不 跨越；若必须跨 越时，则 在最 大计 算弧 垂情 况下，10kV 导线 与建 筑物 的最小 垂直 距离 应 为 3.0m,3kV 以下 导线 与建 筑物 的最小垂 直距 离应 为3.0m。4.4.5 在最大 计算 风偏 情况 下，10kV 架 空线 路边 导线 与建 筑物的 最小 水平 距离 应 为1.5m，3kV 以下 架空线路 边导 线与 建筑 物的 最小水 平距 离应 为 1.0m。4.4.6 架空线 路通 过绿 化区 或防 护带时，导 线与 树木 之间 的最小 水平 净距 在最 大计 算风偏 的情 况下 应为3.0m。4.4.7 在最大 计算 弧垂 情况 下，架空线 路的 导线 与果 树、经济作 物、道路 绿化 灌木 之间的 最小 垂直 距离应 为1.5m。4.4.8 在最大 计算 弧垂 情况 下，10kV 架空 线 路的 导线 与街 道行道 树的 最小 垂直 距离 应为 1.5m，3kV 以下架空 线路 的导 线与 街道 行道树 的最 小垂 直距 离应 为 1.0m；在最 大计 算风 偏情况下，10kV 的最 小水 平距离应 为2.0m，3kV 以下 的最小 水平 距离 应 为 1.0m。4.4.9 导线与 树木（考 虑自 然生 长高度）之 间的 最小 垂直 距离不 应小 于3.0m。DB61/T 991.42015 3 4.4.10 架空线 路的 耐张 杆、转角 杆、终 端杆、跨 越杆 应设 拉线加 固，拉线 及其 铁附 件均应 热镀 锌。4.4.11 架空线 路的 电杆 埋深 应根 据土质 及负 荷条 件计 算确 定，但 不应 小于杆长 的 1/6。5 电缆线路 5.1 路径选择 5.1.1 选择的 电缆 线路 路径 应避 免电缆 遭受 机械 性外 力、过热、腐蚀 等危 害。5.1.2 应选择 较短 的 电缆路 径，以便于 施工、维 护，并应 避开场 地规 划中 的施 工用 地或建 设用 地。5.1.3 对于需 要露 天敷 设的 电缆，尤其 是有 塑料 或橡 胶护 层的电 缆，应避 免使其受 到 日光 长时 间直 晒，必要时 应加 装遮 阳罩 或采 用耐日 照的 电缆。5.1.4 电缆不得 在 有易 燃、易爆 及可燃 的气 体管 道或 液体 管道的 隧道 或沟 道内 敷设。当受 条件 限制 需要在爆炸性 气体 危险 场所 敷设电 缆时，应 采取 防爆、防火 措施。5.2 电缆选择 5.2.1 直埋电 缆 承受较 大压 力或 有机械 损伤 危险 时，应 选 择具有 加强 层或 钢带 铠装 电缆，在流 沙层、回填土 地带 和可 能出 现位 移的土 壤中，电 缆应 具有 钢芯；地下 水位 较高 地区，应选 用聚 乙烯 外护 套。高压可采 用交 联聚 乙烯 绝缘 聚乙烯 护套 电力 电缆：YJV22-23、YJLV22-23（铝芯）。低 压可 采用 交联 聚乙烯绝缘 聚乙 烯护 套电 力电 缆：YJV22-23、YJLV22-23（铝芯）。5.2.2 室内敷 设的 电力 电缆 可选 用交联 聚乙 烯绝 缘聚 乙烯 护套电 力电 缆：YJV、YJLV（铝芯）；聚乙 烯绝缘聚 乙烯 护套 电力 电缆:VV、VLV（铝芯）等。控 制电缆可 选用 聚乙 烯绝 缘聚 乙烯护 套铜 芯电 缆:KVV或KVVP（带屏 蔽）。5.2.3 移动电 缆宜 选用 橡胶 绝缘 橡胶护 套的 铜芯 软电 缆：YQW、YZW 等。5.2.4 导线截 面长 期允 许通 过的 电流应 大于 工作 电流，负 荷侧电 压降 低应 在许 可范 围内。5.2.5 电缆应 有足 够的 机械 强度，地埋 电缆 的最小截 面不 应小 于 4 mm25.3 电缆埋设。5.3.1 电缆在 室外 直接 埋地 敷设 的深度 不应 小 于700mm，当直接 在农 田埋 设时 不应 小于耕作层 1m，且在冻土 层以 下。电缆敷 设在壕沟 里时，应在 电缆 上 下各辅 设细 沙层，其厚 度宜为 100mm，在细 砂层 上 部应覆盖 混凝 土保 护板 等保 护层，保护 层宽 度应 至少 超出电 缆两 侧各 50mm。5.3.2 电缆直 接埋 地敷 设时，沿 同一路 径敷 设的 电缆 数量 不宜超 过6 根。5.3.3 埋地敷 设电 缆的 接头 盒下 面应垫混凝 土基 础板，其 长度宜 超出 接头 保护 盒两 端 至少 0.6m 0.7m。5.3.4 电缆敷 设的 弯曲 半径 与电 缆外径 的比 值不应小 于 15。5.4 电缆穿管敷设 5.4.1 电缆穿 管敷 设时，穿 管长 度在30m 以下者，钢 管内 径不应 小于 电缆 外径 的 1.5 倍；30m 以上 者其内径 不应 小于 电缆 外径 的2.5 倍。5.4.2 电缆与 道路、铁 路交 叉时，应对其 穿管保 护，保护 管应伸 出路 基、街道 路 面两 边以及排 水沟 边0.5m 以上；电 缆引 入（出）建筑 物时，应 对其 穿管 保护，所穿 保护 管应 至少 超出建 筑物 散水 100mm。5.4.3 电缆沿 杆入 地或 由地 埋上 杆架设 时，应有穿管 保护，且穿管保 护高 度不 低于2.5m。5.5 电缆室内敷设 DB61/T 991.42015 4 5.5.1 电缆室 内墙 面敷 设时，宜 布设在 支架 上，电缆 水平 敷设距 地面 距离 不应 小 于2.5m；垂直 敷设 距地面距 离不 应小 于1.8m。电缆间 净距 不应 小于 35mm，且不 应小 于电 缆外 径，当在桥 架、托盘 和线 槽内敷设时，不 受此 限制。5.5.2 电缆沟 内敷 设时，应 有电 缆支架，支 架长 度：沟内 不宜大 于350mm，隧 道内 不宜大 于500mm。5.5.3 电力电 缆水平敷 设 时墙面、沟内 支架 的固 定间 距 应 为 1.0m，垂直敷 设 时墙面、沟内 支架 的固 定间距应 为1.5m；控 制电 缆水平敷 设 时墙面、沟 内支 架的固 定间 距 应 为 0.8m，垂直敷 设 时墙面、沟 内支架的固 定间 距应 为1.0m。电缆应 固定 于支 架上。5.5.4 电力电 缆与 控制 电缆 在沟 内支架 上应 分层 敷设，电 力电缆 在上 层，有高 低压 之分时，高 压电 缆在上，低压 电缆 在下；控 制电缆 布置 在最 下层。5.6 钢索上电缆布设 5.6.1 钢索采 用的 钢绞 线截 面，应根据 跨距、荷 重及 机械 强度选 择，其最 小截 面不 宜小 于10mm2。钢索固定 件应 镀锌 或涂 防腐 漆。5.6.2 钢索上 电缆 至地 面距 离在 室内不 应低于 2.5m，在 室外不 应 低于 2.7m。5.6.3 钢索布 线吊 装时，电 力电 缆水平 敷设 的固 定点 间距 不应大 于0.75m，垂 直敷 设的固 定点 间距 不应大 于 1.5m，控制 电缆 的固定点 间距 不应 大于 0.6m。6 导线与电缆截面选择 6.1 通过计 算确 定导线 与 电缆 截面时，应 采用 公式（1）、公式（2）和公式（3）：nieaPLSUU=（1）式中：S 导线、电 缆截 面,单位 为平 方毫 米(mm2)；工作 温度 下导 线材料的 电阻 率（在50 C 时，铝线取35 mm2/km，铜芯取20.6 mm2/km），单位为 欧姆 平方 毫米 每公 里（mm2/km）；P 通过 每段 线路 的 有功功 率，单位 为千 瓦（kw）；L 每段 线路 长度，单位为 公里（km）；UeaU 线路 额定 电压（其中，三相 为线 电压，单 相为相 电压），单位 为千 伏（kV）；线路 电阻 中的 电 压损失，单 位为 伏（V）。其中：a ux rU UU=（2）式中：aU 线路 电阻 中的 电压 损 失，单 位为 伏（V）；uxU 线路允 许的 电压 损失，单位 为伏（V）；rU 线路 电抗 中的 电压 损 失，单 位为 伏（V）。DB61/T 991.42015 5 其中：0nirex QLUU=（3）式中：rU 线路 电抗 中的 电压 损 失，单 位为 伏（V）；X0 导线、电缆单位电抗(6kV10kV线路取0.36/km；0.4kV线路取0.33/km，电缆取0.08/km)，单位 为欧 姆每公里（/km）；Q 每段 线路 的无 功功率（功率 因数 为0.8 时，Q=0.75P），单位为 千乏 尔（kvar）；L 每段 线路 长度，单位为 公里（km）；Ue6.2 应按照 输 配电 速查 速算 手册 查表 选择 导线、电 缆截面 及供 电距 离。线路 额定 电压（三相为 线电 压，单相 为相 电压），单位为 千伏（kV）。7 设备选型 7.1 供电电源及电气主接线 7.1.1 泵站、农用 井宜 设10kV 专用变电 站（变压 器），有 条件时 可采 用箱 式变 电站 成套装 置，其位 置应靠近 泵房 或农 用井（井 群）负 荷中 心。若 泵站、农用井 容量 较小，距 离居 民点较 近，且用 电时 不对 居民的生 产、生活 用电 造成 影响，可由 居民 点380V/220V 低压 供电系 统直 接供 电。7.1.2 变电站 与电 源连接一 般采 用树枝 形“T”接 方式，电 源侧（10kV）可采 用无 母线接线 方式，低压侧（380V/220V）宜 采用 单母线接 线方 式。7.2 设备选型 7.2.1 泵站、农用 井电 气主 接线 设计宜 简单、可 靠、操作 方便，配电 装置 宜选 用成 套设备。低 压配 电屏宜采用 GGD 型或 GCS 型，屏内的 开关 设备 和控 制设 备 应能 满足 电动 机起 动和 过负荷 以及 短路 保护 的要求；动 力照 明配 电箱 宜采用 XL-21(落地)、XL-10(挂墙)型。7.2.2 泵站、农用 井专 用变 压器 宜选 用10kV 级节能 变压 器（如：S11 或 SH11 系列）。变压 器的 容量应能满 足泵 站、农用 井所 需容量。变 压器 短路 保护 和通断 操作 宜采 用RW 系列跌落式 高压 熔断 器，过电压保护 宜选 用HY5WS 系列 氧化锌 避雷 器。小型 泵站、农用 井专 用变 压器 容量 应采用 公式（4）计 算。2(1 25%+SP P=+）（4）式中：S 变压器 视在 功率，单位为 千伏 安（kva）；P 电动机 总功 率，单 位为千 瓦（kw）；P2 7.2.3 水泵所配套 动力 机宜 选用Y2 或YE3 系列 防护 式异 步 电动机。在 变压 器容 量允 许下，电动 机宜 采用直接 起动，直接 起动 可选用磁 力起 动器 或交 流接 触器；变压器 容量 不允 许直接起 动时，应采 用降 压起动，降 压起 动宜 采用 软启 动器（如：JJR 系列）低 压起动 控制 箱。照明用 电总 功率，单位为 千瓦（kw）。7.2.4 电动机 电力 电缆 一般 采用 铝芯电 缆或 铜芯 电缆。电缆截面 应根 据 最大负 荷 电流选择，按电压 降不超 过 7%校核，并 应满足热稳定 要求。DB61/T 991.42015 6 7.2.5 配电装 置母 线，一般 采用TMY 型 或LMY 型 硬铜 母线。母线 截面 应根 据长 期最 大工作 电流 选择，并满足 热稳 定要 求。7.2.6 泵站所 有电 气设 备均 应与 接地线 可靠 焊接 接地。当 配电变压器 容量 大于 等于100kva 时，要求 接地电阻 不大 于 4；当配 电变压 器容 量小于 100kva 时，要求 接地电 阻 不大于10。8 配电装置布置 8.1 总体要求 8.1.1 泵站、农用 井配 电装 置布 置应紧 凑，有利 于电 气设 备之间 的连 接和 安全 运行。8.1.2 泵站、农用 井配 电装 置布 置应能 满足 正常 和过 电压 工作时 工作 条件 的要 求，在事故 情况 下不 致危及人 身安 全和 周围 设备。8.2 户外配电装置布置 8.2.1 户外变 压器 布置：泵 站、农用井 专用 配电 变压 器一 般采用 台墩 式或 柱上 式安 装。采 用台 墩式 安装时，台墩 高度 应不小于1.5m，且变 压器 高压 带电 部分对 地距 离应 不小 于 2.8m；采 用柱 上式 安装 时，变压器 容量 一般 不大 于 400kva，变压 器底 座距 地高 度 应不小于 2.5m。8.2.2 户外电 气设 备布 置：10kV 跌落式 熔断 器及 10kV 氧化锌避雷 器一 般安 装在 10kV 线路终 端杆 上。8.3 户内配电装置布置 8.3.1 低压配 电屏布置：低 压配 电屏一 般布 置在 低压 配电 室内，单列 布置 时，屏前 距离应 大 于1.5m，屏后距 离应 大于 0.8m，边屏距侧 墙距 离应 大于 0.8m。当双列 成排 面对 面布 置时，屏前 距离 应大 于 2.0m。当低压 配电 室长 度大 于7.0m 时应预 留 2 个出 口。配电室 门均应 为外 开门。8.3.2 泵站、农用 井的 动力 箱、控制箱 宜就 地布 置在 泵房、井房 内，可采 用悬 挂安 装或落 地安 装方 式。_
