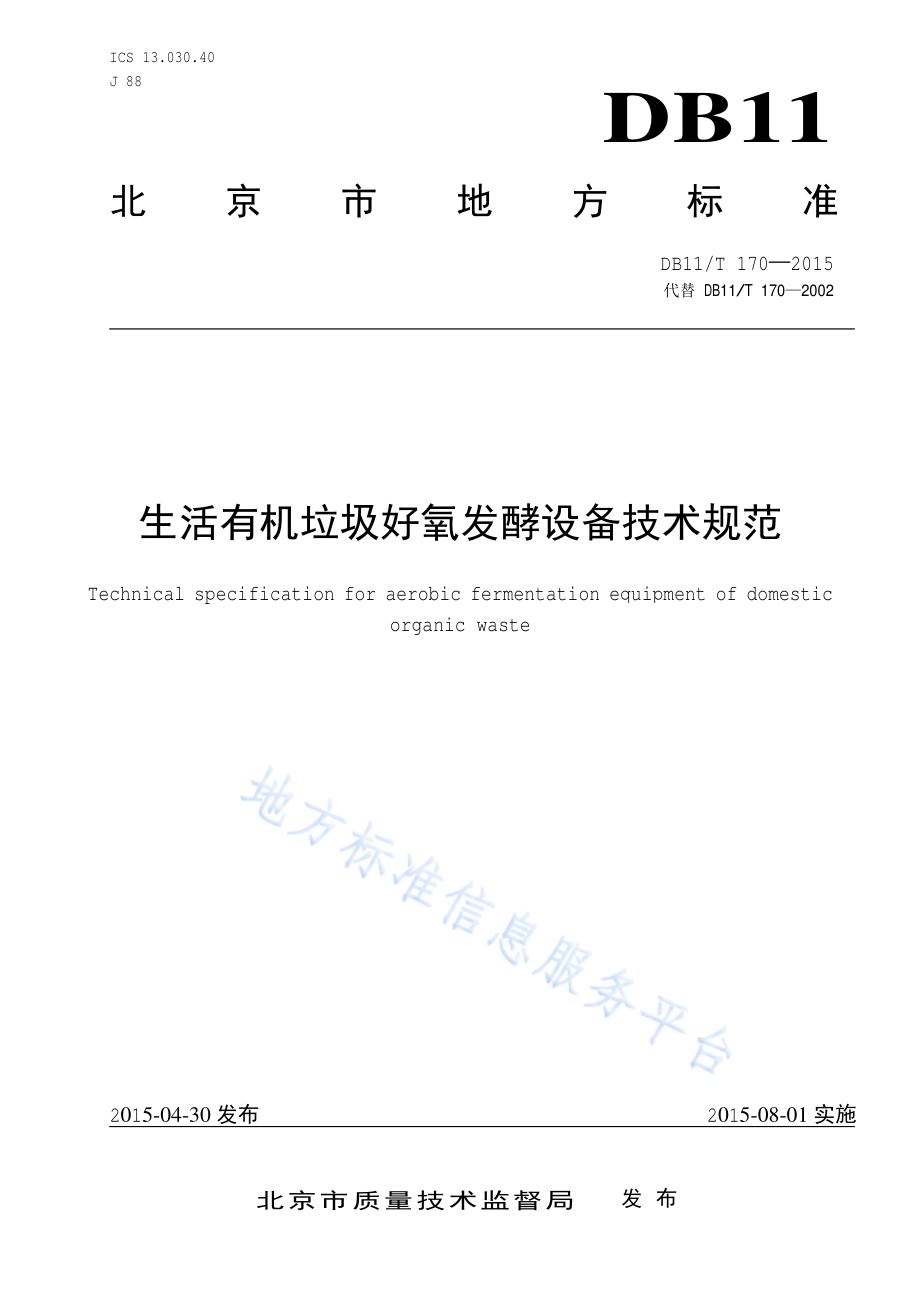

ICS 13.030.40 J 88 DB11 北京市地方标准 DB11/T 170 2015 代替 DB11/T 170 2002 生活有机垃圾好氧发酵设备技术规范 Technical specification for aerobic fermentation equipment of domestic organic waste 2015-04-30发布 2015-08-01实施 北京市质量技术监督局 发布 DB11/T 170 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 技术要求.2 4.1 一般要求.2 4.2 性能要求.2 4.3 环保与安全要求.3 5 检验要求.3 5.1 检验规则.3 5.2 检验项目与方法.3 附录 A（规范性附录）一般要求检验记录.6 附录 B（规范性附录）性能要求检验记录.7 附录 C（规范性附录）环保与安全检验记录.8 DB11/T 170 2015 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准代替 DB11/T 170 2002生活有机垃圾微生物处理设备技术条件。与 DB11/T 170 2002相比，主要技术变化如下：标准名称修改为生活有机垃圾好氧发酵设备技术规范。增加了术语与定义(见第 3章)。删除了设备的型号命名(见 DB11/T 170 2002第 3章)。增加了一般要求(见 4.1)。增加了性能要求（见 4.2）。增加了发酵 产 物 指 标（见 4.2.1）。增加了环保与安全要求（见 4.3）修改了 废气排放指 标（见 4.3.1，DB11/T 170 2002的 4.8）。修改了 污水排放指 标（见 4.3.2，DB11/T 170 2002的 4.10）。修改了发酵 产 物 无害 化 排放指 标（见 4.3.3，DB11/T 170 2002的 4.2）。修改了检验规则（见 5.1，DB11/T 170 2002第 6章）。修改了检验项目与方法（见 5.2，DB11/T 170 2002第 5章）。删除了标 志、使 用 说明书、包装、运输及贮存(见 DB11/T 170 2002第 7章)。增加了规范性附录 A 一般要求检验记录（见附录 A）。增加了规范性附录 B 性能要求检验记录（见附录 B）。增加了规范性附录 C 环保与安全检验记录（见附录 C）。本标准 由北京市市政市容管 理 委员会提 出 并归口。本标准 由北京市市政市容管 理 委员会组织实施。本标准起草 单位：北京市 环 境卫 生设 计科学研究所。本标准起草 人：邢汝明、卫潘明、刘竞、吴 文 伟、李荣平、鄢丰、荀 方 飞、吴世新、马建骥。DB11/T 170 2015 1 生活有机垃圾好氧发酵设备技术规范 1 范围 本标准规定了生活有机垃圾好氧发酵设备技术要求和检验要求。本标准 适 用 于 处理能 力 2000kg/d（湿基）的 餐厨 和 厨余 垃圾好氧发酵设备。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包 括 所 有的修改 单）适 用 于 本文件。GB 3095 环 境 空 气 质量 标准 GB 12348 工业企业厂界噪声 标准 GB 14554 恶臭 污 染 物 排放 标准 GB/T 19524.1 肥料中粪大肠菌群 的 测 定 GB/T 19524.2 肥料中卵死亡率 的 测 定 NY 525 有机 肥料 DB11/307 水污 染 物 排放 标准 DB11/501 大 气污 染 物 综合 排放 标准 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 好氧发酵 aerobic fermentation 在 有氧条件下，好氧 菌 对 生活有机垃圾 进行 氧化、分解 的生物 转 化 过程。3.2 反应器 reactor 对 生活有机垃圾 进行 好氧发酵的 容 器。3.3 微生物菌剂 microbial agent 由 一 种或数种 有 特 定 功 能的微生物和 培养 基组 成 的 制品。3.4 调理剂 bulking agent 用 于 调节 生活有机垃圾 中 水 分、膨松度等 理化 特 性的 添 加物。DB11/T 170 2015 2 3.5 处理周期 processing cycle 额 定处理能 力 下的处理 时间。3.6 发酵产物 fermentation product 生活有机垃圾 经 好氧发酵 后 的 剩 余 物 料。3.7 减量率 mass reduction rate 经 处理 使 物 料质量减 少 的相 对 百分 比。4 技术要求 4.1 一般要求 4.1.1 处理物 料中 有机物 含量 应 90%（湿基）。4.1.2 经 处理 后 的物 料减量率 应 70%（湿基）。4.1.3 设备 应由 进 出 料 口、反 应 器、搅拌器、加 热器、通风 和 废气 处理 装 置 组 成，并 具 有保 温、自动运 行 和 运 行状况显示功 能。设备设 计使 用 寿 命 应 10年。4.1.4 设备 应 密闭，不应 出 现渗漏现象，通风量 可 调节，废气应 经 废气 处理 装 置 处理 后达 标 排 出。4.1.5 搅拌器 主 电 机 应 有 过载 保 护 装 置，运 行模式 应可 调节，并 具 有 手动、自动操 作 和出 料功 能。监 控视屏 可 显示温度、搅拌器 和 通风 装 置等 的 工 作 状 态。4.1.6 设备 表面 应平 整，无明 显 凹凸痕、划痕、毛刺 及无 尖锐棱角 等。反 应 器 及 与物 料 接触 的 零部 件 应 采 用 不 锈钢材 料制 作。4.2 性能要求 4.2.1 发酵 产 物的有机 质质量分数（干 基）45%。发酵 产 物 pH值介 于 5.5 8.5之 间、含 水 率 40%。4.2.2 反 应 器 容 量 计 算 方法见 公 式。V=u W 式中：V 反 应 器 容 量（L）；u 计 算系 数，综合 考虑 生活有机垃圾 密度、调 理 剂 调节 水 分、搅拌空间 和 气 体暂 存 等 因素 的经 验 值，u值 2.4，单位 为 L/kg。W 设备一 个 处理 周 期 的处理能 力（kg）。4.2.3 保 证 反 应 器温度 35，同 时 加 热器 应 具 有 过热 保 护 装 置。DB11/T 170 2015 3 4.2.4 设备的处理能 力 300kg/d，应 有一 次接收 50kg垃圾 量 的 进料 能 力；处理能 力 300kg/d，应 有 一 次接收 100kg垃圾 量 的 进料 能 力，且 应 有 120L标准垃圾 桶 的机 械 提 升 或 传 输装 置。4.2.5 设备 工 作 环 境 温度 为-10 40；在 环 境 温度 15，发酵 产 物 含 水 率 40%时，单位 处理 量综合 能 耗 0.25 kW h/kg。4.3 环保与安全要求 4.3.1 设备 应 配 备 废气 处理 装 置。废气排放指 标（氨、硫 化 氢、氮 氧化物）应 符 合 DB11/501的要求，臭 气 浓 度 应 20(无 量 纲)。4.3.2 设备 产 生的 污水应排放 至 化 粪 池 或 缓冲池。直接 排放 至 市政管 线 污水 中 pH值、悬浮 物、动 植 物油、BOD5、CODcr应 符 合 DB11/307的要求。4.3.3 发酵 产 物 无害 化 指 标 应 符 合 NY 525的相 关 要求，具 体 指 标 符 合 表 1规定。表 1 发酵产物无害化指标 检验项目 单位 指 标 蛔虫 卵死亡率%95 100 粪大肠菌群数 10-1 10-2 重金属 指 标 As（以 As计）mg/kg 15 Cd（以 Cd计）mg/kg 3 Pb（以 Pb计）mg/kg 50 Cr（以 Cr计）mg/kg 150 Hg（以 Hg计）mg/kg 2 4.3.4 设备 运 转时噪声 应 符 合 GB 12348规定，距 设备 1m处 噪声 75dB(A)。4.3.5 微生物 菌 剂 应 安全、有 效，并 具 备 菌种 安全性 评价报告。5 检验要求 5.1 检验规则 5.1.1 被 检设备 应装 备 齐 全，具 有 产 品合 格证、使 用 说明书 和 企业 标准。5.1.2 被 检设备 应 有 正 常 运 行 5天 以 上 的记录，检验环 境 温度 应 15。5.1.3 检 测时间 不少于 5个 处理 周 期。5.1.4 检验 餐厨 垃圾设备 时，餐厨 垃圾 应 经过 专 用 餐厨 垃圾 滤 水 桶 滤 水 20min后 投入 设备。5.2 检验项目与方法 5.2.1 一般要求的检验项目和方法见 表 2，检验 结果 记 入 附录 A表 A.1、表 A.2中。DB11/T 170 2015 4 表 2 一般要求的检验项目与方法 序 号 检验项目 检验方法 要求 1 有机物 含量 分 拣 称 重 4.1.1条 2 减量率 处理 5个周 期，分 别 称 量 垃圾、调 理 剂、和发酵 产 物的 湿基 质量，按 公 式 计 算 4.1.2条 3 设备主要 部 件、装 置 和 使 用 寿 命 查 验设 计 资 料 4.1.3条 4 设备 密闭、渗漏 和 通风 情 况 现 场查看 4.1.4条 5 搅拌器 情 况 和 显示 内 容 现 场查看 4.1.5条 6 零部 件 材 料 和 表面 质量 现 场查看 4.1.6条%100 15151,51,-=iiiiaiipWW WR 式中：R 减量率(%)；Wp,i第 i个 处理 周 期 发酵 产 物的 湿基 质量(kg)；Wa,i第 i个 处理 周 期 投入 调 理 剂 的 湿基 质量(kg)；Wi 第 i个 处理 周 期 投 放 垃圾的 湿基 质量(kg)。注：微生物 菌 剂 的 质量 忽略 不计。5.2.2 性 能要求的检验项目和方法见 表 3，检验 结果 记 入 附录 B表 B.1、表 B.2。表 3 性能要求的检验项目与方法 序 号 检验项目 检验方法 要求 1 有机 质、水 分 和 pH值 NY 525规定 4.2.1条 2 反 应 器 容 量 盒尺 测量，按 公 式 计 算 4.2.2条 3 加 热器 红外 线 测温 计 4.2.3条 4 接收 垃圾能 力 投 料 检验 4.2.4条 5 单位 处理 量 综合 能 耗 处理 5个周 期，记录 每 个周 期 能 耗 指 标，按公 式 计 算 4.2.5条 单位 处理 量综合 能 耗 按 公 式 计 算：=+=5151,)(iiii g i eWWE EE 式中：DB11/T 170 2015 5 EW 单位 处理 量综合 能 耗（单位：kW h/kg）；Ee,i垃圾处理 过程中 第 i个 处理 周 期 的 耗 电量（单位：kW h）；Eg,i垃圾处理 过程中 第 i个 处理 周 期 的 燃 气 消 耗 量（单位：m3）；Wi 垃圾处理 过程中 第 i个 处理 周 期 的垃圾 投 放 量(单位：kg)。注：依据 北京市 燃 气 成分，燃 气 折 电 系 数 按 9.88计 算，即消 耗 1m3燃 气 折 算 为 9.88kW h。5.2.3 环保与安全要求的检验项目和方法见 表 4，检 测 结果 记 入 附录 C表 C.1 C.4。表 4 环保与安全要求的检验项目与方法 序 号 检验项目 检验方法 要求 废气 1 氨 GB 14554 4.3.1条 2 硫 化 氢 GB 14554 4.3.1条 3 氮 氧化物 GB 3095 4.3.1条 4 臭 气 浓 度 GB 14554 4.3.1条 废水 5 pH值 DB11/307 4.3.2条 6 悬浮 物 DB11/307 4.3.2条 7 动 植 物 油 DB11/307 4.3.2条 8 BOD5 DB11/307 4.3.2条 9 CODcr DB11/307 4.3.2条 发酵 产 物 10 蛔虫 卵死亡率 GB/T 19524.2 4.3.3条 11 粪大肠菌群数 GB/T 19524.1 4.3.3条 12 砷 及 化 合 物（以 As计，mg/kg）NY 525 4.3.3条 13 镉 及 化 合 物（以 Cd计，mg/kg）NY 525 4.3.3条 14 铅 及 化 合 物（以 Pb计，mg/kg）NY 525 4.3.3条 15 铬 及 化 合 物（以 Cr计，mg/kg）NY 525 4.3.3条 16 汞 及 化 合 物（以 Hg计，mg/kg）NY 525 4.3.3条 噪声 17 据 设备 1m处 噪声 GB 12348 4.3.4条 菌 剂 18 菌 剂 安全性 查 验安全性检验 报告 4.3.5条 DB11/T 170 2015 6 A A 附 录 A（规范性附录）一般要求检验记录 表 A.1 一般要求检验记录表 设备型号 检验起 止 时间 检验项目 检验 结果 备 注 有机物 含量 减量率（湿基）主要 部 件：进 出 料 口、反 应 器、搅拌器、加 热器、通风 和 废气 处理 装 置，以 及 保 温、自动 运 行功 能、监控视 频 和 使用 寿 命 设备 密闭、渗漏 和 通风 情 况 搅拌器 情 况 和 显示 内 容 零部 件 材 料 和 表面 质量 填 表 人 填 表 日期 表 A.2 减量率检验数据记录表 设备型号 检验起 止 时间 检验项目 初始情 况 第 1个周 期 第 2个周 期 第 3个周 期 第 4个周 期 第 5个周 期 投入 垃圾的 质量（kg）调 理 剂 的 质量（kg）发酵 产 物的 质量（kg）填 表 人 填 表 日期 DB11/T 170 2015 7 B B 附 录 B（规范性附录）性能要求检验记录 表 B.1 性能要求检验记录表 设备型号 检验起 止 时间 发酵 产 物 检验项目 检验 结果 备 注 有机 质含量 含 水 率 pH值 设备 反 应 器 容 量 反 应 器 加 热温度，是 否 有 过热 保 护装 置 处理能 力 300kg/d，一 次接收 垃圾 量 处理能 力 300kg/d，一 次接收 垃圾 量，是 否 配 备机 械 提 升 或 传 输装 置 填 表 人 填 表 日期 表 B.2 综合能耗检验数据记录表 设备型号 检验起 止 时间 检验项目 初始情 况 第 1个周 期 第 2个周 期 第 3个周 期 第 4个周 期 第 5个周 期 电 表 数（kW h）燃 气 表 数(m3)综合 能 耗 计 算 结果(kW h/kg)填 表 人 填 表 日期 DB11/T 170 2015 8 C C 附 录 C（规范性附录）环保与安全检验记录 表 C.1 废气处理装置 排放 指标检验记录表 设备型号 检验起 止 时间 检验项目 检验 结果 备 注 氨(mg/m3)硫 化 氢(mg/m3)氮 氧化物(mg/m3)臭 气 浓 度 填 表 人 填 表 日期 表 C.2 污水 指标检验记录表 设备型号 检验起 止 时间 检验项目 检验 结果 备 注 pH值 悬浮 物（mg/L）动 植 物 油（mg/L）BOD5（mg/L）CODcr（mg/L）填 表 人 填 表 日期 DB11/T 170 2015 9 表 C.3 发酵产物无害化指标检验记录表 设备型号 检验起 止 时间 检验项目 检验 结果 备 注 蛔虫 卵死亡率 粪大肠菌群数 砷 及 化 合 物（以 As计，mg/kg）镉 及 化 合 物（以 Cd计，mg/kg）铅 及 化 合 物（以 Pb计，mg/kg）铬 及 化 合 物（以 Cr计，mg/kg）汞 及 化 合 物（以 Hg计，mg/kg）填 表 人 填 表 日期 表 C.4 设备 噪声 检验记录表 设备型号 检验起 止 时间 检验项目 检验 结果 备 注 距 设备 1m处 噪声 填 表 人 填 表 日期 表 C.5 菌剂 报告 检验记录表 设备型号 检验起 止 时间 检验项目 有 无 安全性检验 报告 备 注 菌 剂 安全性 填 表 人 填 表 日期 _
