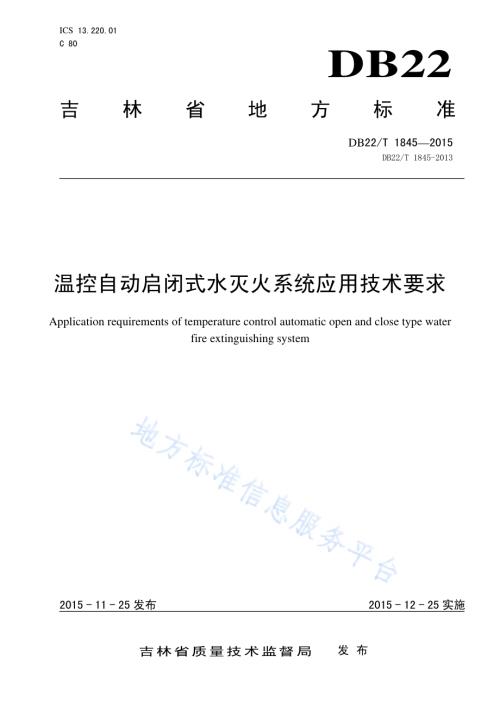

ICS 13.220.01 C 80 DB22 吉林省地方标准 DB22/T 18452015 DB22/T 1845-2013温控自动启闭式水灭火系统应用技术要求 Application requirements of temperature control automatic open and close type water fire extinguishing system 2015-11-25发布 2015-12-25实施吉林省质量技术监督局 发布 DB22/T 18452015 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准与 DB22/T 18452013相比，除编辑性修改外主要技术变化如下：增加了术语和定义“温控自动启闭式水灭火系统”（见3.3）；增加了新建、改建、扩建的住宅建筑以及既有建筑中的设置场所（见4.7）；增加了系统设计参数（见4.8）；删除了系统选型，现标准中设计两种类型的系统，根据保护区的面积选择相应的系统；增加了安装位置的要求（见5.2.2）；增加了消防水源的选取要求（见5.4.2，5.4.3）；增加了系统调试和验收（见5.7，5.8）。本标准由吉林省消防与公共安全技术产品质量监督检测站提出。本标准由吉林省公安厅消防局归口。本标准起草单位：吉林省公安消防总队、吉林省消防与公共安全技术产品质量监督检测站、吉林省天佰立科技有限公司，长春市公安消防支队。本标准主要起草人：赵新文、尤晓飞、张椿宜、靳威、刘俏含、邓丽红、常景泓、邵国庆、储晓鹏、胡琼、赵纪原、孟瑶、李静影。本标准历次版本发布情况为：DB22/T 18452013；DB22/T 18452015。DB22/T 18452015 1 温控自动启闭式水灭火系统应用技术要求 1 范围 本标准规定了温控自动启闭式水灭火系统的设置要求，施工、调试及验收，维护与管理。本标准适用于温控自动启闭式水灭火系统的应用技术要求。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 500842001 自动喷水灭火系统设计规范 GB 502612005 自动喷水灭火系统施工及验收规范 GB 509742014 消防给水及消火栓系统技术规范 3 术语和定义 下列术语和定义适用于本文件。3.1 温控自动启闭阀门 temperature control automatic open and close valve 以温度形状记忆合金为核心的不依靠任何外力作用的自动启闭阀门。3.2 温控自动启闭式简易水灭火系统 temperature control automatic open and close type simple sprinkler system 由开式喷头、温控自动启闭阀门、室内消防供水管网和一个满足本技术要求的水源以及相关组件组成，设备配置相对简单的自动喷水灭火系统。3.3 温控自动启闭式水灭火系统 temperature control automatic open and close type sprinkler system 采用温控自动启闭阀门控制的可重复启闭的灭火系统，主要包括温控自动启闭阀门、开式喷头、报警阀组等组件，以及管道、供水设施组成。3.4 消防储水罐（箱）the fire water storage tank(tank)以储水罐（箱）为核心部件，向消防管网按设定压力持续供水的固定消防给水设备。消防储水罐（箱）包括：进水管、出水管、压力表等。4 设置要求 DB22/T 18452015 2 4.1 温控自动启闭式简易水灭火系统适用于室内最大净空高度不超过 8 m的民用建筑中，且保护区域总建筑面积不超过 1000的湿式系统。4.2 系统设计应符合 GB 50084-2001 中局部应用系统的要求。4.3 温控自动启闭式水灭火系统适用于室内最大净空高度不超过 8 m 的民用建筑中，保护区域总建筑面积大于 1000 且小于等于 3000 的湿式系统。4.4 自动喷水灭火系统的设置应首先执行现行国家标准，当建筑物符合温控自动启闭式简易水灭火系统、温控自动启闭式水灭火系统的设置场所时，应执行本标准相关条文。4.5 当系统配置湿式报警阀组时，一个湿式报警阀组控制的喷头数不宜超过 800 只。4.6 不设报警阀组的系统，其配水管网的入口处应设过滤器和带有锁定装置的控制阀。4.7 新建、改建、扩建的住宅建筑以及既有建筑中的设置场所如下：a)邮政建筑内建筑面积小于等于 500的空邮袋库；b)总建筑面积小于等于 500 的可燃物品地下仓库；c)每座占地面积小于等于 1500 或总建筑面积小于等于 3000 的其他单层或多层丙类物品仓库；d)除特等、甲等剧场外，不超过 1500个座位的其他等级的剧场，不超过 2000 个座位的会堂或礼堂，不超过 3000 个座位的体育馆，不超过 5000 人体育场的室内人员休息室与器材间等；e)任一层建筑面积小于等于 1500 或总建筑面积小于等于 3000 的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部；f)设置送回风道（管）的集中空气调节系统且总建筑面积小于等于 3000的办公建筑等；g)藏书量不超过 50 万册的图书馆；h)总建筑面积小于等于 500 的老年人建筑；i)总建筑面积小于等于 500 的地下或半地下商店；j)设置在首层、二层和三层且任一层建筑面积小于等于 300 的地上歌舞娱乐放映游艺场所（除游泳场所外）；k)城市管廊中需要水喷淋系统的场所；l)建筑高度小于 24 m，建筑面积小于等于 3000 改做旅店、茶楼等公共场所的住宅建筑；m)三层及三层以下的老式砖木结构住宅建筑。4.8 温控自动启闭式水灭火系统设计参数为：a)保护场所设计参数应符合表 1 的规定；表1 场所 喷水强度 L/min 作用面积 持续喷水时间 min 住宅、餐饮建筑、医院病房楼、门诊楼、手术部、老年人建筑、旅馆建筑 4 100 30 歌舞娱乐放映场所、商店、展览建筑、厂房、车间、仓库、剧场、体育馆 6 140 30 注：1.喷头最小工作压力不应低于0.1 MPa 2.喷水持续时间取值为30 min b)同一根喷水支管上喷头的间距及相邻配水支管的距离应符合表 2 的规定；DB22/T 18452015 3 表2 喷水强度 L/min 正方形布置的边长 m 矩形或平行四边形布置的长边边长m 一只喷头最大保护面积 喷头与端墙的最大距离m 4 4.4 4.5 20 2.2 6 3.6 4.4 12.5 1.8 c)温控自动启闭阀门设计参数应符合表 3 的规定。表3 名称 规格 动作温度 流量特性系数K 阀门开启响应时间 备注 温控自动启闭阀门 DN15 57、68、79、93，启闭动作温度误差为5 50.9 自动开启3s（最大值），自动关闭5s（最大值）温控自动启闭阀门 DN20 57、68、79、93，启闭动作温度误差为5 71 自动开启5s（最大值），自动关闭5s（最大值）管网末端为DN20时选用该阀门 温控自动启闭阀门 DN25 57、68、79、93，启闭动作温度误差为5。91.6 自动开启5s（最大值），自动关闭6s（最大值）管网末端为DN25时选用该阀门 4.9 水力计算 a)温控自动启闭式简易水灭火系统和温控自动启闭式水灭火系统水力计算及其计算公式应按 GB 50084-2001规定执行；b)温控自动启闭阀门的当量长度，按 GB 50084-2001 规定执行。5 施工、调试及验收 5.1 一般要求 系统安装应符合GB 50261-2005的要求。5.2 安装位置 5.2.1 温控自动启闭阀为闭式，安装喷头为开式，每个温控自动启闭阀门可带动的喷头数量最多为 4只开式喷头，喷洒方向、高度及喷洒形式，应根据现场情况和要求安装，但要充分考虑水压参数。5.2.2 温控自动启闭阀门的安装可以靠近喷头也可以与喷头有一定距离，不做吊顶时，其热敏感点与顶板的距离，不应小于 75 mm，不应大于 150 mm；有吊顶时，温控自动启闭阀门的热敏感部分及喷头应外露在吊顶下方。5.2.3 喷头的选用，可以根据不同的设置场所和安装的位置选择不同的喷头，不做吊顶的场所应采用下垂型开式喷头、吊顶下布置的喷头应采用下垂型开式喷头、吊顶内布置的喷头应采用直立型开式喷头。5.2.4 喷头应布置在有利于均匀布水的位置，当喷头附近有障碍物时应按 GB 50084-2001执行。DB22/T 18452015 4 5.3 安装方式 串联或并联方式，串联指一个阀门控制一个喷头，并联指一个阀门控制多个喷头。5.4 供水 5.4.1 应确保一路可靠的供水，可采用市政管网供水、高位水箱供水或室内消火栓供水，也可将系统连接于消防储水罐。5.4.2 温控自动启闭式水灭火系统直接利用市政给水管网供水时，应符合下列要求：a)当市政给水管网能够同时保证最大生活用水量和系统的流量与压力时，市政给水管网可直接向系统供水；b)当市政给水管网不能同时保证最大生活水量和系统的压力，但允许水泵从市政给水管网直接吸水时，系统应设直接从市政给水管网吸水的消防加压水泵；c)当市政给水管网不能同时保证最大生活用水量和系统的流量与压力，也不允许从市政给水管网直接吸水时，系统应设独立的储水池（罐）和消防水泵，独立储水池（罐）的有效容积应按系统用水量确定。5.4.3 温控自动启闭式简易水灭火系统与室内消火栓系统合用消防水源时，应符合下列要求：a)室内消火栓系统流量大于温控自动启闭式简易水灭火系统流量；b)系统配水管入口处设置过滤器和带有锁定装置的控制阀；c)消火栓系统采用消防泵供水时，温控自动启闭式简易水灭火系统具有自动启泵功能。5.4.4 温控自动启闭式简易水灭火系统与生活给水共用一个系统时，在满足生活用水量的同时，应确保系统能满足温控自动启闭式简易水灭火系统所需的最大流量和压力。5.4.5 温控自动启闭式简易水灭火系统采用独立的消防给水泵供水时，可不设备用消防泵。5.4.6 市政供水的管径不宜小于系统的主管道。5.4.7 供水管网压力不能满足使用要求时，应设置增压泵，增压泵不能用于其它设备增压，增压泵受与管网干线连接的水流开关控制。5.5 管道与附件 5.5.1 配水管道上不应设置其他用水设施。5.5.2 配水管道可采用内外壁热镀锌钢管、不锈钢管。系统管道安装应采用螺纹或沟槽式管件（卡箍）连接。5.5.3 系统最不利点应设置末端放水阀和压力表。5.5.4 室内配水支管不应小于 25 mm。5.5.5 系统最高点宜加设自动排气装置。5.6 安装质量 安装质量应满足以下要求：a)安装时系统零部件应固定牢固；b)管道无泄漏；c)阀体安装完毕后通过手动旋开开关，手动开启进行测试喷水；d)安装验收前，应安装形状温度记忆合金，根据动作温度的要求选择相应的温度执行器；e)安装竣工后，应对系统进行调试，并能满足使用要求。5.7 调试 DB22/T 18452015 5 5.7.1 系统调试应在系统施工完成后进行。5.7.2 水源测试应符合要求，确保一路可靠的供水，消防用水量满足设计要求。5.7.3 阀门有手动开启装置，可以手动开启系统；也可利用热风枪，加热到阀门动作温度设定值时，阀门开启，系统动作。主管道上的水流指示器应及时动作，并发出相应的信号。5.7.4 调试过程中，系统排出的水应通过排水设施全部排走。5.8 验收 5.8.1 系统竣工后，必须进行工程验收，验收不合格不得投入使用。5.8.2 系统验收时，施工单位应提供下列资料：a)竣工验收报告、设计变更通知书、竣工图；b)工程质量事故处理报告；c)施工现场质量管理检查记录；d)自动喷水灭火系统施工过程质量管理检查记录；e)自动喷水灭火系统质量控制检查资料。5.8.3 系统供水源应符合设计要求。5.8.4 喷头、阀门验收应符合下列要求：a)喷头、阀门设置场所、规格、型号应符合设计要求；b)喷头、阀门的安装间距以及与楼板、墙、梁等障碍物的距离应符合设计要求；c)各种不同规格的喷头、阀门均应有一定数量的备用品，其数量不应小于安装总数量的 1%，且每种备用喷头、阀门数量不应小于 10 个。6 维护与管理 6.1 维护与管理应符合 GB 50261 的要求。6.2 系统的维护须由生产单位或授权单位进行。6.3 固定场所，系统应每年进行一次维护。6.4 维护内容：a)检查系统设施、配件齐全性、完好性；b)检查系统水压是否符合要求；c)检查供水管道是否渗漏。6.5 管理应符合下列要求：a)使用单位负责日常管理，应每月至少对系统检查一次，并形成记录；b)如安装有管道增压泵，则应每季度启动一次，验证水泵电源供电和水泵供水情况。_
