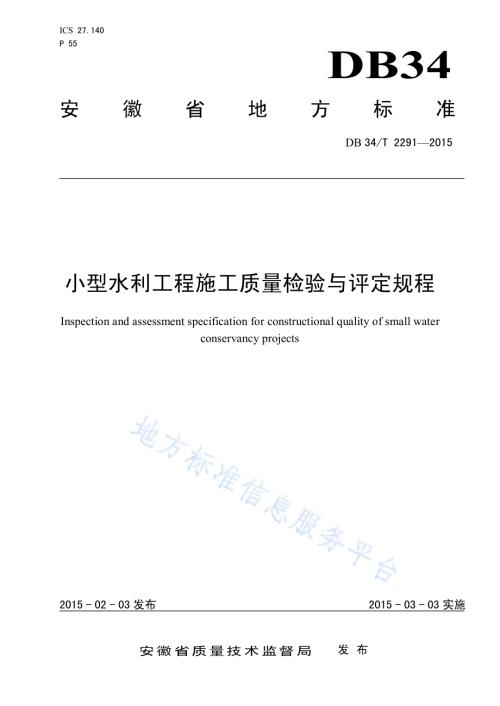

ICS 27.140 P 55 DB34 安 徽 省 地 方 标 准 DB 34/T 22912015 小型水利工程施工质量检验与评定规程 Inspection and assessment specification for constructional quality of small water conservancy projects 文稿版次选择 2015-02-03 发布 2015-03-03 实施安徽省质量技术监督局 发 布 DB34/T 22912015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.2 5 项目划分.2 5.1 项目划分原则.2 5.2 项目划分程序.2 6 施工质量检验.2 6.1 一般规定.2 6.2 质量检验范围.3 6.3 质量检验内容.3 6.4 质量缺陷备案检查.3 7 施工质量评定.3 7.1 评定依据.3 7.2 合格标准.4 7.3 评定工作的组织与管理.4 附录A（资料性附录）小型水利工程项目划分表.5 附录B（规范性附录）小型水利工程施工质量检查表.6 附录C（规范性附录）小型水利工程施工质量缺陷备案表格式.43 附录D（规范性附录）小型水利工程单元工程质量验收评定表.45 附录E（规范性附录）重要隐蔽工程质量签证表.69 附录F（规范性附录）单位工程施工质量评定表.70 附录G（规范性附录）工程项目施工质量评定表.71 DB34/T 22912015 II 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省水利厅提出并归口。本标准起草单位：安徽省水利部淮河水利委员会水利科学研究院、安徽省水利工程质量监督中心站、安徽省大禹工程建设监理咨询有限公司、安徽省大禹工程勘测设计院、安徽省水利水电行业协会。本标准起草人：浦慎远、吴其保、程乙钊、王荣喜、乔业斌、陈政、欧岩峰、王维雅、余兵、路伟亭、方玉涛、吴正永、黄祚继、晏芳、黄忠赤、秦怀良、李宝春、吴帮杰、彭皖生、王晓泉、唐骏、王林华、汪霞、方兵。DB34/T 22912015 1 小型水利工程施工质量检验与评定规程 1 范围 本标准规定了小型水利工程施工质量检验与评定的术语和定义、基本规定、项目划分、施工质量检验、施工质量评定等。本标准适用于小型水利工程施工质量检验与评定，坝高 30 m 以上小型水利枢纽工程、4 级以上堤防工程、总装机 10 MW 以上小型水电站和小（1）型水闸工程除外。小型水利工程施工质量检验与评定除应符合本标准，尚应符合国家及行业现行有关标准的规定。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。SL 176-2007 水利水电工程施工质量检验与评定规程 SL 631 水利水电工程单元工程施工质量验收评定标准-土石方工程 SL 632 水利水电工程单元工程施工质量验收评定标准-混凝土工程 SL 633 水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程 SL 634 水利水电工程单元工程施工质量验收评定标准-堤防工程 SL 635 水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程 SL 636 水利水电工程单元工程施工质量验收评定标准-水轮发电机组安装工程 SL 637 水利水电工程单元工程施工质量验收评定标准-水力机械辅助设备系统安装工程 SL 638 水利水电工程单元工程施工质量验收评定标准-发电电气设备安装工程 SL 639 水利水电工程单元工程施工质量验收评定标准-升压变电电气设备安装工程 DB34/T 371 水利水电工程施工质量检验与评定规范 DB34/T 2025 安徽省中小型水利工程施工监理导则 3 术语和定义 下列术语和定义适用于本文件。3.1 单元工程质量评定 cell engineering quality assessment 每个单元工程全部完成后进行的综合质量评价。3.2 单位工程质量评定 unit engineering quality assessment 每个单位工程全部完成后进行的综合质量评价。DB34/T 22912015 2 4 基本规定 4.1 施工质量评定只设“合格”等级。4.2 工程项目划分为单位工程、单元工程两级。4.3 单元工程施工质量评定包含外观质量检查内容，单位工程不再进行外观质量评定。5 项目划分 5.1 项目划分原则 5.1.1 单位工程应按下列原则确定 a)单位工程宜按招标标段划分；b)每座小型水库工程宜划分为1个单位工程；c)每个 500 m3/d 以上水厂宜划分为1 个单位工程；500 m3/d 及以下水厂（含有多座规模较小独立建筑物的工程）按标段划分单位工程。5.1.2 单元工程确定原则：a)河道、渠道、堤防等工程宜按长度划分单元工程；每个独立建筑物工程划分为一个单元工程。b)小水库工程中大坝、溢洪道、涵洞、管护设施等按功能分别划分为一个单元工程。c)500 m3/d 以上水厂中水源井、沉淀池、过滤池、清水池、机电设备安装、管道工程、管护设施等按功能分别划分为一个单元工程；500 m3/d 及以下水厂每个独立水厂分别划分为一个单元工程。5.2 项目划分程序 5.2.1 工程开工后，项目法人应组织监理、设计、施工等单位进行工程项目划分（项目划分参见附录），并由项目法人或监理单位将项目划分情况书面报相应质量监督机构确认。项目划分应确定重要隐蔽工程。5.2.2 质量监督机构收到项目划分书面报告后，应在 10 个工作日内对项目划分进行确认并将确认结果书面通知项目法人或监理单位。5.2.3 工程实施过程中，需对项目划分中单位工程、重要隐蔽工程进行调整时，应按规定重新报相应的质量监督机构确认。单元工程进行调整时，应报相应的监督机构核备。6 施工质量检验 6.1 一般规定 6.1.1 工程施工质量检验中使用的计量器具、试验仪器及设备应具备有效的检定/校准证书。国家规定需强制检定的计量器具应经县级以上计量行政部门认定的计量检定机构或其授权设置的计量检定机构进行检定。6.1.2 工程质量检验项目和数量本标准未作规定的应按 SL 631639 和DB34/T 371 的规定执行。6.1.3 工程质量检验方法本标准未作规定的应按 SL 631639、DB34/T 371 和国家现行技术标准的规定执行。6.1.4 工程质量检验数据应真实可靠，检验记录及签证应完整齐全。DB34/T 22912015 3 6.1.5 项目法人、监理、设计、施工和工程质量监督等单位根据工程建设需要，可委托具有相应资质的质量检测单位进行工程质量检测。对已完工程质量评定有重大分歧时，应由项目法人委托具有相应资质等级的质量检测单位重新进行检测。6.1.6 对涉及工程结构安全的试块、试件及相关材料，应实行见证取样。主体工程开工前，施工单位应制定工程见证取样比例和计划，经监理单位批准后实施。见证取样资料由施工单位制备，记录应真实齐全，参与见证监理人员应在相关文件上签字。6.1.7 工程质量检验出现不合格的项目时，应按 SL 176-2007 规定执行。6.2 质量检验范围 6.2.1 施工单位应依据设计要求、技术标准和合同约定，对每项施工内容进行自检，并填写水利工程施工质量检查表（见附录B）。6.2.2 监理单位应根据本标准和 DB34/T 2025 复核工程施工质量。监理复核质量应有单独的书面抽检记录。6.2.3 项目法人应对施工单位自检和监理单位抽检过程进行督促检查，并对工程施工质量等级进行认定。6.3 质量检验内容 6.3.1 质量检验包括施工准备检查，原材料与中间产品质量检验，水工金属结构、启闭机及机电产品质量检查、单元工程质量检验（含工程外观质量检查）等。6.3.2 施工单位应按有关技术标准对水泥、钢材等原材料与中间产品质量进行检验，并报监理单位复核。6.3.3 水工金属结构、启闭机及机电产品进场后，应按合同进行交货检查和验收。安装前，施工单位应检查产品是否有出厂合格证、安装说明书及有关技术文件，对在运输和存放过程中发生的变形、受潮、损坏等问题应作好记录，并由责任方按合同规定进行处理。无出厂合格证或不符合质量要求的产品不得用于工程建设。6.3.4 施工单位应及时将原材料、中间产品及单元工程质量检验结果报监理单位复核，由监理单位汇总、复核，在单位工程验收前报项目法人和相应质量监督机构。6.4 质量缺陷备案检查 6.4.1 工程个别部位或局部达不到技术标准和设计要求，且未进行处理或未完全返工处理的，经项目法人、监理和设计单位确认不影响使用的工程质量缺陷，应以工程质量缺陷备案表形式进行记录。6.4.2 质量缺陷备案表由监理单位组织填写，内容应真实、准确、完整。各工程参建单位代表应在质量缺陷备案表上签字，若有不同意见应明确记载。质量缺陷备案表应报相应质量监督机构备案（格式见附录C）。质量缺陷备案资料按竣工验收的标准制备，在工程竣工验收时，项目法人应向竣工验收委员会报告并提交所有质量缺陷备案资料。7 施工质量评定 7.1 评定依据 7.1.1 国家、行业及地方现行技术标准；7.1.2 经批准的设计文件、施工图纸、设计变更、厂家提供的设备安装说明书及有关技术文件；7.1.3 工程承包合同中约定的技术标准和要求；DB34/T 22912015 4 7.1.4 工程施工期及试运行期的试验和观测分析成果。7.2 合格标准 7.2.1 工程施工质量应合格。不合格工程应按 SL 176-2007 规定必须进行处理且达到合格标准后，才能进行后续工程施工或验收。7.2.2 单元工程施工质量同时满足下列标准时，其质量评定为合格：a)原材料和中间产品质量合格，金属结构和机电设备产品合格。b)施工质量检查时，检查项目应全部满足质量要求；主控检测项目检验点合格率应为 100，一般检测项目检验点逐项合格率应大于 70，且不合格点不集中分布。土方压实度、河道疏浚等检测项目合格率应符合行业标准特定的要求。c)单元工程施工质量验收评定时，检查项目应全部满足质量要求；主控检测项目检验点统计合格率为 100，一般检测项目检验点逐项统计合格率应大于 70。土方压实度、河道疏浚等检测项目合格率应符合行业标准特定的要求。d)重要隐蔽工程质量合格。e)质量事故已按要求处理，质量缺陷已按要求备案。f)外观质量无明显缺陷或缺陷处理完毕。g)工程质量检验与检查资料基本齐全。7.2.3 单位工程施工质量同时满足下列标准时，其质量评定为合格：a)所有单元工程质量评定全部合格。b)质量事故已按要求处理，质量缺陷已按要求备案。c)工程质量检验与检查资料基本齐全。d)工程施工期观测资料分析结果符合国家、行业和地方技术标准及合同约定的标准要求。7.2.4 工程项目施工质量满足下列标准时，其质量评定为合格：a)所有单位工程质量评定全部合格。b)工程施工期及试运行期，各单位工程观测资料分析结果符合国家、行业和地方技术标准及合同约定的标准要求。7.3 评定工作的组织与管理 7.3.1 单元工程完成后，施工单位应根据施工过程中的检查情况，及时进行单元工程质量自评，填写单元工程质量验收评定表（见附录D），报监理单位复核。监理单位根据抽检资料，复核单元工程质量等级。7.3.2 重要隐蔽工程经施工单位自评、监理单位抽检后，由项目法人（或委托监理）、监理、设计、施工等单位进行联合检查验收，共同核定其质量等级并填写签证表，报相应质量监督机构核备（见附录E）。7.3.3 单位工程质量，经施工单位自评、监理单位复核、项目法人认定后，报相应质量监督机构核定（见附录F）。7.3.4 工程项目质量，经监理单位统计评定、项目法人认定后，报相应质量监督机构核定（见附录G）。DB34/T 22912015 5 A A 附 录 A（资料性附录）小型水利工程项目划分表 表A.1 小型水利工程项目划分表 单位工程 单元工程 说明 河道及堤防工程 1、河道陆上土方开挖 宜按 1000 m 一个单元 2、河道疏浚 宜按 1000 m 一个单元 3、堤身填筑 宜按 1000 m 一个单元 4、堤身、堤脚防护 宜按 500 m 一个单元 5、填塘固基 划分为一个单元。填塘长度较长时，宜按 1000 m 划为一个单元。6、穿堤建筑物 一个建筑物划分为一个单元。7、道路 划分为一个单元。道路长度较长时，宜按 1000 m 划为一个单元。8、管护设施 划分为一个单元。管护数量较多时，宜每个管护设施划为一个单元。小型水库工程 1、大坝 划分为一个单元 2、溢洪道 划分为一个单元 3、涵洞 每座分别划分为一个单元 4、管护设施 划分为一个单元 水厂（500 m3/d 以上）1、水源井（取水工程）划分为一个单元，井数较多时，每个可划分为一个单元。2、沉定池 划分为一个单元 3、过滤池 划分为一个单元 4、清水池 划分为一个单元 5、机电设备安装 划分为一个单元 6、管道工程 划分为一个单元。长度较长时，宜按 5000 m 一个单元。7、管护设施 划分为一个单元 灌区工程 1、堤防工程 划分为一个单元。长度较长时，宜按 1000 m 一个单元。2、涵闸工程 每座涵闸分别划分为一个单元 3、渠道工程 划分为一个单元。长度较长时，宜按 1000 m 一个单元。4、渡槽工程 每个渡槽分别划分为一个单元 小型农田 水利工程 1、机耕桥 每座桥分别划分为一个单元 2、机电井 划分为一个单元 3、沟渠 划分为一个单元。长度较长时，宜按 1000 m 一个单元。4、涵闸 每座涵闸分别划分为一个单元 5、小型泵站 每个站分别划分为一个单元 6、塘坝扩挖 划分为一个单元 7、管灌、喷灌、滴灌 划分为一个单元 注：表中未列明的其它小型水利工程，参照执行；各单元工程的工程量或投资不宜相差太大。DB34/T 22912015 6 B B 附 录 B（规范性附录）小型水利工程施工质量检查表 表B.1 水利工程河道陆上土方开挖施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主控 项目 1 底高程-200 mm0 mm 2 底宽度 不小于设计值 一般 项目 1 河道 中心线 200 mm 2 坡度 不陡于设计坡度 检查结论 主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：坡度、宽度每50 m测一断面；注3：底高程每100 m测不少于5点；注4：中心线每100 m测不少于1点。DB34/T 22912015 7 表B.2 水利工程河道疏浚施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 河道过水 断面面积 不小于设计断面面积 2 平均底高程 达到设计规定高程 一 般 项 目 1 局部欠挖 深度小于 0.3 m，面积小于 5.0 m2 2 弃土处置 符合设计要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：断面每 50 m测一个；注3：底高程每 100 m 测不少于 5 点。DB34/T 22912015 8 表B.3 水利工程堤身填筑施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 土料 符合设计和规范要求 2 清基 堤基表层的淤泥、腐殖土、草皮、树根、建筑垃圾应清理干净 3 压实度或 相对密度 合格率不小于 80 4 顶高程 不低于设计值 5 顶宽 不低于设计值 一 般 项 目 1 铺填边线 超宽值 人工铺料大于 10 cm；机械铺料大于 30 cm。2 铺土厚度 符合碾压试验要求；允许偏差为-5.00 cm。检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：压实度每层每50 m测一组；注3：每层铺土厚度、铺土边线每50 m测不少于5点；注4：顶宽、顶高程每50 m测1点。DB34/T 22912015 9 表B.4 水利工程浆砌石挡墙施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料、石料 原材料符合规范要求；石料无风化、剥落和层理 2 砂浆强度 符合 SL 176-2007 要求 3 砌 筑 铺浆均匀，无裸露石块；灌浆、塞缝饱满，砌缝密实，无架空等现象 一 般 项 目 1 挡墙高程 顶高程不低于设计值；底高程不高于设计值 2 铺设闭缝板 铺设厚度均匀平整、牢固，相邻块安装紧密平整无缝 3 排水孔 排水孔数量、排水孔反滤符合设计要求 4 表面处理 垫层混凝土表面、砌石体局部光滑的砂浆表面应凿毛 5 水泥砂浆 勾缝养护 有效及时，一般砌体养护 28 天；养护期内表面保持湿润，无时干时湿现象 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：顶高程、底高程每30 m测不少于5点；注3：原材料及中间产品每施工段不少于1组；注4：材料变更则重新检验。DB34/T 22912015 10 表B.5 水利工程坡面修整施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 坡面清理 坡面表层没有不合格土，树根等杂物全部清除 2 坡面处理 坡面上的坑洞已按要求回填，多余部分已削坡 一 般 项 目 1 坡比 不陡于设计坡度 2 坡面平整 压实 坡面无显著凹凸，无松土，无弹簧土 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：坡比每 50 m 测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 11 表B.6 水利工程垫层（反滤）施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料 符合规范要求 2 基面清理 符合规范要求 一 般 项 目 1 铺填 符合规范要求 2 垫层厚度 15设计值，平均值不小于设计值 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：垫层厚度每30 m测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 12 表B.7 水利工程干砌石护坡施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 材质 无风化、剥落、层理 一 般 项 目 1 砌筑质量 石块稳固、无松动，无宽度在1.5 cm 以上、长度在 50 cm 以上的连续缝 2 护坡厚度 不小于设计值的 80，且平均值不小于设计值 3 坡面平整度 8 cm 4 土工织物铺设 符合设计要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：护坡厚度每30 m 测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 13 表B.8 水利工程浆砌石护坡施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料和石料 原材料符合规范要求；石料无风化、剥落和层理 2 砂浆强度 符合 SL 176-2007 要求 一 般 项 目 1 排水孔 连续贯通，位置、数量符合设计要求 2 坡面平整度 5 cm 3 护坡厚度 不小于设计值的 80，且平均值不小于设计值 4 变形缝结构 与填充质量 符合设计要求 5 勾缝 平缝勾填，无开裂、脱皮现象 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：护坡厚度每 30 m 测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 14 表B.9 水利工程预制块护坡施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 预制块 抗压强度 符合 SL 176-2007 的要求 一 般 项 目 1 预制块 铺筑 平整、稳固、缝线规则，破损率不得超过 10 2 预制块 厚度 不小于设计值的 90，且平均值不小于设计值 3 坡面平整度 1 cm 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：预制块厚度每30 m 测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 15 表B.10 水利工程现浇混凝土护坡施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料 符合规范要求 2 混凝土强度 符合 SL 176-2007 要求 一 般 项 目 1 混凝土浇筑 符合规范要求 2 护坡厚度 不小于设计值的 90，平均值不小于设计值 3 坡面平整度 1.0 cm 4 排水孔 连续贯通，位置、数量符合设计要求 5 变形缝结构与填充质量 符合设计要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：护坡厚度每30 m测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 16 表B.11 水利工程草皮护坡施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 草皮、草种 符合设计要求 2 覆盖率 90设计值，且每处集中空秃面积 0.2 m2 一 般 项 目 1 基面清理 符合设计要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：覆盖率每30 m测不少于5点；注3：其他按每施工段不少于1次。DB34/T 22912015 17 表B.12 水利工程填塘固基施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 清基、清淤 符合设计要求 2 填筑高程 0+30 cm 3 压实度 符合设计要求 一 般 项 目 1 平整度 050 cm 2 回填土料 符合设计及规范要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：压实度每口塘不少于5组；注3：高程、平整度每口塘不少于5点。DB34/T 22912015 18 表B.13 水利工程建筑物基坑开挖施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 保护层开挖 使用小型机具或人工挖除，基底土层无扰动 2 坑底高程 有垫层混凝土：20 mm；无垫层混凝土：-20 mm0 mm 3 开挖边坡 不陡于设计坡度 一 般 项 目 1 地下水位 低于基底面 500 mm 2 轴线 符合设计要求 3 基坑尺寸 不小于设计值 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：高程不少于5点。DB34/T 22912015 19 表B.14 水利工程水泥土搅拌桩施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 水灰比或 水泥掺入比 符合设计要求 2 孔位偏差 2 cm 3 孔深 符合设计要求 4 桩径 符合设计要求 5 单桩承载力、复合地基承载力 符合设计要求 一 般 项 目 1 重复搅拌 次数和深度 符合设计要求 2 桩顶高程 超出设计桩顶 3050 cm 3 特殊情况处理 不影响质量 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：按每桩检测1次，承载力按规范要求检测合格；注3：多头小直径按一次性成墙检测 1 次。DB34/T 22912015 20 表B.15 水利工程建筑物回填施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 土料土质 符合设计和规范要求 2 压实度 穿堤建筑物合格率不小于 80；穿坝建筑物合格率不小于 90，且最小值不低于设计值的 0.98 3 泥浆涂刷 符合规范要求 一 般 项 目 1 基面清理 无积水、杂物、杂草等 2 铺土厚度 符合碾压试验要求；允许偏差为-5.00 cm 3 填土程序 建筑物墙后 2.0 m 范围内回填土用人工或小型压实机具夯实 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：压实度每层不少于1组。DB34/T 22912015 21 表B.16 水利工程模板、钢筋施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 钢筋及 接头质量 符合规范要求 2 钢筋规格 及数量 符合设计要求 3 承重模板 底面高程 允许偏差 0+5 mm 4 模板支撑 符合规范要求 一 般 项 目 1 钢筋保护层 25净保护层厚 2 截面内部尺寸+4-5 mm 3 模板外观 表面光洁、无污物 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：每仓混凝土浇筑前都应全数进行检查。DB34/T 22912015 22 表B.17 水利工程混凝土工程施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料 符合规范要求 2 施工缝面凿毛 基面无乳皮，成毛面，微露粗砂 3 入仓混凝土料 无不合格料入仓。如有少量不合格料入仓，及时处理至达到要求 4 混凝土振捣 有次序，无漏振、无超振 一 般 项 目 1 基础面 预留保护层已挖除；基础面符合设计要求 2 积水和泌水 无外部水流入，泌水排除及时 3 混凝土养护 连续养护时间满足规范要求 4 止水的搭接长度及安装 符合设计和规范要求 5 伸缩缝（填充材料）符合设计和规范要求 6 几何尺寸 符合设计和规范要求（溢流堰宽度、顶高程；泄洪洞底板高程符合设计要求）7 外观 无明显缺陷 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：每仓混凝土浇筑都应进行检查。DB34/T 22912015 23 表B.18 水利工程埋件安装施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 项 目 允许偏差 检测记录 质量等级 主控项目 1 主轨安装 对门槽中心线+3-1 mm 对孔口中心线 3 mm 2 底槛 高程 5 mm 一般项目 1 主轨与反轨 工作面间的距离+4-1 mm 2 主轨中心距 4 mm 3 主轨与侧止水座板面间的距离+3-1 mm 4 门楣中心对底槛面距离 3 mm 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：每个门槽都应进行检查。DB34/T 22912015 24 表B.19 水利工程闸门安装施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 止水橡皮 符合设计要求 2 滚轮或 滑块安装 符合设计要求 一 般 项 目 1 表面处理 表面清洁 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：每扇闸门都应进行检查。DB34/T 22912015 25 表B.20 水利工程螺杆启闭机安装施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 纵、横向 中心线 3 mm 2 水平 0.5 mm/m 3 高程 5 mm 一 般 项 目 1 螺杆与闸门 连接前铅垂度 0.5 mm/m 2 手摇部分 转动灵活、平稳、无卡阻现象，手、电两用机构的电气闭锁装置可靠 3 转动机构 运转平稳，无冲击声和其他异常声 4 机箱 无渗油现象 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：每台启闭机都应进行检查。DB34/T 22912015 26 表B.21 水利工程道路施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料 符合规范要求 2 压实度 符合规范要求 3 混凝土强度 符合 SL 176-2007 要求 4 厚度 满足设计和规范要求 5 宽度 满足设计和规范要求 一 般 项 目 1 平整度 满足设计要求 2 路基 路基必须分层填筑压实，每层表面平整，路拱合适，排水良好 3 混合料 混合料拌和均匀，无明显粗细颗粒离析现象 4 养 护 碾压检查合格后立即覆盖或洒水养护，养护期要符合规范要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：按30 m测不少于1点。DB34/T 22912015 27 表B.22 水利工程砌体施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料 符合规范要求 2 砂浆饱满度 80 3 垂直度（每层）5 mm 一 般 项 目 1 顶（楼）面 标高 15 mm 以内 2 表面平整度 清水 5 mm，混水 8 mm 3 门窗洞口 5 mm 以内 4 门窗安装 材料符合设计要求，牢固、无渗水 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 DB34/T 22912015 28 表B.23 水利工程抹灰工程施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 原材料 符合规范要求 2 基层清理 清除干净，并洒水润湿 3 表面 表面光滑、洁净、无抹纹，分格缝和灰线清晰美观 一 般 项 目 1 层间结合 粘接牢固，无脱层、空鼓，面层无爆灰和裂缝 2 厚度 符合设计要求 3 滴水线（槽）滴水槽的宽度、深度不小于 10 mm 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 DB34/T 22912015 29 表B.24 水利工程柜体及电气照明装置安装施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 照明回路绝缘电阻 0.5 M 2 柜体电气“五防”装置 齐全、可靠 3 接地 牢固、可靠，符合设计和规范要求 一 般 项 目 1 灯具 齐全 2 应急照明 符合规范要求 3 配电箱安装 符合设计要求 4 柜体仪表校验 符合设计及产品技术要求 5 灯具、开关、插座安装 符合设计要求 检查结论 检查项质量情况：主控项目检验点的合格率，一般项目逐项检验点的最低合格率，且不合格点不集中分布。质量检查员：项目质量（技术）负责人：（盖公章）年 月 日 注1：按施工项目填写本表；注2：每个柜体都应进行检查。DB34/T 22912015 30 表B.25 水利工程大坝粘土防渗体施工质量检查表 单位工程名称 单元工程名称 施工部位 施工日期 年 月 日 年 月 日 项次 检验项目 质量要求（允许偏差）检查（测）记录 合格数 合格率 主 控 项 目 1 土料土质 符合设计要求 2 压实度 合格率不小于 90，最小值不小于设计值 0.98 3 铺料厚度 0-5 cm 一 般 项 目 1 铺填宽度 010 cm 2 作业段 划分、搭
