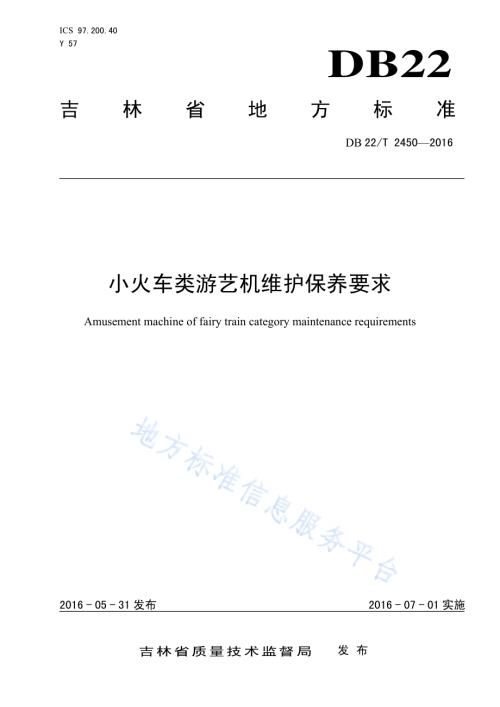

ICS 97.200.40 Y 57 DB22 吉林省地方标准 DB 22/T 24502016 小火车类游艺机维护保养要求 Amusement machine of fairy train category maintenance requirements 2016-05-31发布 2016-07-01实施吉林省质量技术监督局 发布 DB22/T 24502016 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由吉林省特种设备安全与节能促进会提出。本标准由吉林省质量技术监督局归口。本标准起草单位：吉林省特种设备安全与节能促进会、中国特种设备检测研究院。本标准主要起草人：毛洪军、邢友新、张勇、张洋、庞硕、李彬、苏锰、靳平。DB22/T 24502016 1 小火车类游艺机维护保养要求 1 范围 本标准规定了小火车类游艺机维护保养的要求和具体内容。本标准适用于小火车类游艺机的维护保养。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 8408 游乐设施安全规范 GB/T 18165 小火车类游艺机通用技术条件 GB/T 20306 游乐设施术语 GB/T 50065 交流电气装置的接地设计规范 GB 50169 电气装置安装工程接地装置施工及验收规范 GB 50231 机械设备安装工程施工及验收通用规范 国家质量监督检验检疫总局第154号 大型游乐设施安全监察规定 3 术语和定义 GB/T 20306 界定的术语以及下列术语和定义适用于本文件。3.1 小火车类游艺机 fairy train type of rides 沿地面轨道运行，适用于电力、内燃机及其他动力驱动及运行形式类似的游艺机。3.2 运营使用单位 Operating unit 是指从事大型游乐设施日常运营管理的、向质量技术监督部门办理使用登记的企业、个体工商户。3.3 维护保养 maintenance 是指对大型游乐设施进行清洁、检查、润滑、调整、更换易损件、常见故障排除等日常的维护和保 养性工作。调整和更换零部件仅限于不改变大型游乐设施的任何性能参数。4 总则 4.1 运营使用单位法定代表人或负责人对本单位小火车类游艺机的安全使用管理负责。4.2 运营使用单位应当建立健全安全管理制度。应包括以下主要内容：a)技术档案管理制度；b)设备管理制度；DB22/T 24502016 2 c)安全操作规程；d)日常安全检查制度；e)维护保养制度；f)定期报检制度；g)作业和服务人员守则；h)作业人员及相关运营服务人员安全培训考核制度；i)应急救援演练制度；j)意外事件和事故处理制度；k)其他。4.3 运营使用单位应当设置专门的安全管理机构，或者配备专职的安全管理人员，应当具体履行以下职责：a)负责检查本单位各项安全管理制度的落实情况；b)负责制定并落实设备维护保养及安全检查计划；c)负责设备使用状况日常检查，排查事故隐患，发现问题应停止使用设备，并及时报告本单位有关负责人；d)负责组织设备自检，申报使用登记和定期检验；e)负责组织应急救援演习；f)负责组织本单位人员的安全教育和培训；g)负责技术档案的管理。4.4 运营使用单位应对每台（套）小火车类游艺机建立技术档案，依法管理和保存。技术档案应当包括以下主要内容：h)安装技术资料；i)监督检验报告；j)使用登记表；k)改造、修理技术文件；l)年度自行检查的记录；m)定期检验报告；n)应急救援演练记录；o)运行、维护保养、设备故障与事故处理记录；p)作业人员培训、考核和证书管理记录；a)法律法规规定的其他内容。4.5 小火车类游艺机每日投入使用前应进行例行安全检查、试运行及安全装置检查确认。4.6 小火车类游艺机的维护保养应由其使用单位或具有相应资格的单位进行。4.7 小火车类游艺机的维护保养应由持大型游乐设施维修作业资格证的人员进行，用人单位应定期对作业人员进行专业技术培训和安全知识培训。4.8 运营使用单位租借场地开展小火车类游艺机经营的，应与场地提供单位签订安全管理协议，落实安全管理制度。场地提供单位应核实小火车类游艺机运营使用单位满足相关法律法规以及本规定要求的运营使用条件。4.9 小火车类游艺机的修理、重大修理、改造应按照大型游乐设施安全监察规定进行告知，重大维修和改造应经过检验合格后方可投入运营。5 维护保养要求 DB22/T 24502016 3 5.1 计划及实施 5.1.1 运营使用单位应编制日维护保养、月维护保养和年维护保养计划和备件材料计划。明确维护保养方法、程序和责任，定期对小火车类游艺机进行维护保养。5.1.2 除正常的日、月、年维护保养外，在重大节假日或重大活动前必须对小火车类游艺机进行全面的检查维护保养。5.1.3 小火车类游艺机的年维护保养应在该设备定期检验前进行。承担维护保养的单位要配合检验检测机构对所维护保养的设备进行检验，并提供相关的技术文件和技术支持。5.2 人员要求与职责 5.2.1 填写维护保养记录和故障记录，能够及时真实地向设备安全管理人员汇报情况。5.2.2 掌握小火车类游艺机的基本原理、性能、结构、使用维护要求。5.2.3 对指定设备，掌握其操作方法和应急救援处理方法。5.2.4 具备维护保养的技能，能够正确操作维保器具，按照保养作业要求进行作业。5.2.5 熟悉指定设备的常见故障，有判断故障能力。5.2.6 负责指定设备的检查、维修与保养，保证设备处于良好状态。5.2.7 保管各种维修器材与工具。5.2.8 当维保中发现问题点、不稳定因素时，应及时停止运行，按照规定的程序采取相应的措施，在不符合安全的状态下坚决禁止运行。5.3 制订维保作业要求 5.3.1 运营使用单位应按照设备使用维护说明书要求，以及使用中发生的故障、部件的损坏等具体情况制定具体维护保养作业要求，保证其维护保养的设备安全。5.3.2 维护保养中的技术要求应不能低于 GB 8408和 GB/T 18165 的要求。5.3.3 维护保养作业要求应明确工作内容、检查部位、检查保养内容、检查方法和检查周期等内容。具体要求可参考附录 A。5.3.4 做好设备运行及相关区域的清理整理工作，非相关设备、物品不应放置在设备运行及相关区域。5.3.5 做好设备本身的清理工作，设备本身不应有影响设备检查或者运行的污物、杂物、严重锈蚀和非原设备的附属物等。5.3.6 重要的轴、销轴和重要的焊缝应按相应的标准规范和使用维护说明书要求在规定的期限内进行无损检测。5.3.7 在规定的期限内应对重要的轴、销轴和重要部件、结构件、易损件等进行磨损、腐蚀的测量，超过使用年限或达到报废条件的应及时更换。5.3.8 每年应对整机或容易受腐蚀的部位进行防腐处理。5.3.9 按照设备使用维护说明书要求，定期进行润滑保养工作。5.4 安全防护 5.4.1 维护保养工作期间，应在出入口设置明确的“禁止入内”标示，非维保人员不得进入。5.4.2 进行现场维护保养作业时应着工作服，并做好安全防护措施，保证作业安全。5.4.3 维保作业时应关闭设备电源(除了修理时需要的情况以外)。5.5 仪器和工具 5.5.1 运营使用单位应按照安全技术规范要求和维护保养工作需要配备必备工具和设备。DB22/T 24502016 4 5.5.2 运营使用单位应按照具体设备的维护保养工作需要配备一定数量的备品、备件。5.6 记录和档案 5.6.1 维护保养单位应建立小火车类游艺机维护保养档案。档案应一台（套）一档，保存至设备报废。5.6.2 小火车类游艺机维护保养档案内容至少包括：b)小火车类游艺机基本情况表和关键零部件设计使用年限表；c)设备维护保养表（包括日维护保养、月维护保养和年维护保养项目及内容要求，表样参见附录B）及重要轴销轴和重要焊缝无损检测情况表；d)故障维修记录；e)安全隐患、事故及应急处置记录；f)安全检验合格证；g)维护保养合同。5.6.3 维护保养人员应对维护保养工作的内容、发现的问题和处理结果作详细的记录，维护记录应明确部件、位置及测量数据，并经使用单位安全管理人员确认。a)维保人员完成相应的维护保养工作，应填写维护保养记录并签字，及时上交安全管理人员，安全管理人员签字。5.7 隐患处里 维护保养单位在维护保养过程中发现故障或异常情况时，应立即停止使用，报告使用单位安全管理人员，会同有关单位分析原因并进行排查处理，隐患未消除不得使用。5.8 应急救援及演练管理 5.8.1 运营使用单位应制定应急救援预案，进行应急救援演练应记录存档。5.8.2 维保人员应确保应急设备（如急救设施、通讯设备、消防设备、救援设备、等）有效、可用。5.8.3 维保人员应熟悉应急救援预案，掌握应急救援处理程序、救援知识和实际操作方法，并定期参加应急救援演练。5.9 其他 5.9.1 运营使用单位应指定专人定时与该设备制造厂家联系，获取设备故障、事故、零部件召回等信息。5.9.2 运营使用单位无能力进行维护保养时，应委托具有相应资格的单位进行维护保养，双方必须签订维护保养合同。维护保养合同至少包括以下内容：b)维护保养的执行标准、内容和要求；c)维护保养的时间期限和频次；d)故障处理和应急响应；a)双方责任、权利和义务。DB22/T 24502016 5 A A 附 录 A（资料性附录）小火车类游艺机维护保养项目和要求 表A.1给出了小火车类游艺机维护保养项目和要求 表A.1 小火车类游艺机维护保养项目表 序号 维保项目 维保内容 检查方法 建议检查周期1.乘客须知 有乘客须知；乘客须知公布位置显著。目视。日检 2.基础 基础不应有影响设备正常运行的不均匀沉陷、开裂和松动等异常现象。目视。日检 3.重要零部件间螺栓、销轴连接 零部件间采用螺栓连接时，应有防止螺栓松动的措施；用销轴连接时，应有防止销轴脱落的措施。目测、外观检查、感观判断。检查零部件间螺栓、销轴连接是否牢固可靠。日检 4.焊缝表面质量检验 焊缝表面尺寸应符合设计要求并且不应有漏焊、烧穿、裂纹、气孔、严重咬边、焊瘤熔渣及焊高不够等缺陷。目测，必要时用焊缝塞规、样板、钢板尺(或钢卷尺)等量具测量。日检 5.轨道 周边传动的轨道表面应平整。轨道对接处间隙、高低差符合相应标准，高出部分应修平。曲线轨道过渡应圆滑。不应有明显冲击现象。用塞尺、钢板尺或深度尺测量。目测、感观判断。日检 6.轨距误差 轨距的误差为3 mm 5 mm。分别用量具测试轨道的直线段和弧线段，检验部位不少于 10 个。月检 7.路基检查 路基必须填筑坚实、稳固。目测，感官判断。日检 8.路基顶宽 轨距不小于 600 mm的小火车路基顶宽应不小于轨距的 3 倍。在不同地段用钢卷尺测量不少于3次，取最小值。月检 DB22/T 24502016 6 序号 维保项目 维保内容 检查方法 建议检查周期9.道床顶宽 轨距不小于 600 mm的小火车道床顶宽应超出轨枕不小于 200 mm。在不同地段用钢卷尺测量不少于3次，取最小值。月检 10.消声器工作状态 消声器工作状态应良好。运行试验、感观判断。日检 11.油箱密封检查 内燃机碰碰车的油箱应密封可靠，不得有渗漏现象。目测、外观检查、感观判断。日检 12.电动机、减速机和联轴器的安装 电动机、减速机和联轴器应安装良好。联轴器两轴的同轴度和端面间隙应符合 GB 50231的有关规定。目视检查，必要时参照GB 50231执行。日检 13.齿轮传动 传动齿轮应符合有关齿轮标准，并无异常偏啮合及偏磨损，对齿轮啮合的接触斑点要求和测量方法应参照GB 50231的方法。方法应参照GB 50231执行。月检 14.皮带和滚子链传动 皮带和滚子链传动应拉紧适度，其装配要求应符合GB 50231有关规定。皮带的磨损状态应为带表面局部无破损、老化、断裂，带连接部无伤痕、剥离。有裂纹出现应及时更换。目测、感观判断。日检 15.轴承温度和温升 滚动轴承的端盖温升不大于30 C，且最高温度不大于65 C。滑动轴承油孔处的温升不大于35 C，且最高温度不大于70 C。用表面温度计在滚动轴承的端盖处和滑动轴承油孔处测量，在未开机前，先测初始温度t1，在额定载荷下发热稳定后，一般在不同位置测量不少于三次，取平均值t2,轴承温升t=t2一t1。月检 16.润滑及渗漏 轴承及接触表面有相对运动的部位，应有润滑措施，并便于添加润滑剂，不允许形成滴油现象，无相对运动部位不应渗油。目测、外观检查、感观判断，在空载或额定载荷下测量。日检 17.重要轴、销轴材料及其表面硬度 重要轴和销轴宜采用力学性能不低于45号钢的材料，调质后的硬度一般为 HB200280。查阅重要轴和销轴材质证明。必要时用硬度计测量其表面硬度，在同一轴的不同位置一般应测量不少于三次，取其平均值，被测的每两个相邻点之距离不小于 3 mm。年检 18.电动机、减速机连接检查 电动机、减速机连接良好；运行试验、感观判断。日检 DB22/T 24502016 7 序号 维保项目 维保内容 检查方法 建议检查周期19.减速器及摩擦离合器检查 减速机及摩擦离合器应平稳可靠。运行试验、感观判断。日检 20.制动装置 制动装置必须安全可靠。小火车刹车距离应小于8 m。目测、感观判断。用钢卷尺（或钢板尺）测量制动距离，取平均值。制动试验不少于3次。日检 21.乘人部分与障碍物间安全距离 乘人部分与障碍物间应留出不小于 500 mm的安全距离。用钢卷尺（或钢板尺）测量乘人部位内侧边缘，在运行过程中与障碍物最近处的距离。日检 22.乘客可触及之处 凡乘客可触及之处，均不允许有外露的锐边、尖角、毛刺和危险突出物。目测、感观判断。日检 23.乘人部分框架材料 乘人部分框架必须采用金属材料，座席材料宜采用软质、木质或玻璃钢等材料制造。目测、感观判断。月检 24.乘人部分尺寸 应符合GB 8408中的规定。座席宽度，测量其两内侧面距离，座席上、下宽度不等时，取其最大和最小宽度的平均值；座席靠背高度，测量座席表面到靠背上边缘距离；相同形式的座席测量不少于三个，取其最小尺寸，不同形式的座席，测量尺寸最小的一种。年检 25.*乘人部分进出口检查 乘人部分的进出口，应设有门或代替门的装置、拦挡物，当无法设置时，则应设安全把手、安全带（宽度30 mm，承受拉力不小于6000 N）等或其他装置。目测、外观检查。安全带宽度用钢板尺测量，每条安全带测一次，测量不少于三条安全带，取最小值。对其强度有质疑时，要检查型式试验报告，必要时重新做型式试验。安全压杠应逐一检验，是否有影响安全的空行程，动作是否可靠。锁紧装置是否安全可靠，且能保证运行中不会自行开锁或被乘客打开。日检 26.小火车车辆连接器 安全可靠，转动灵活。外观检查，逐一检查连接器是否可靠、转动灵活。日检 27.侧轮或轮缘与轨道间隙 侧轮或轮缘与轨道间隙每侧应不大于5 mm。塞尺测量。日检 DB22/T 24502016 8 序号 维保项目 维保内容 检查方法 建议检查周期28.车轮装置 车轮装置应转动灵活，润滑、维修方便。目测。日检 29.玻璃钢检查 a.表面不允许有裂纹、破损等缺陷，转角处过渡要圆滑；b.触及乘客的内表面应整洁，不得有玻璃布头显露；c.玻璃钢件边缘应平整圆滑、无分层；d.玻璃钢件与受力件直接连接时，应预埋金属件。目测、外观检查。感观判断。日检 30.低压配电系统接地型式 低压配电系统的接地型式应采用 TN-S 或TN-C-S系统。查阅设计图纸和资料，必要时使用电压表测量；目测检验实物是否与图纸相符，接地型式是否采用 TN-S系统。月检 31.*接地要求和接地电阻 电气设备金属外壳等必须可靠接地，低压配电系统保护接地电阻应不大于 10。查阅设计图纸和资料，检查电气设备金属外壳等是否已做电气接地连接，接地装置的设计和施工是否符合 GB/T 50065、GB 50169的规定，使用接地电阻测试仪测量接地电阻实际数据。月检 32.工作电压不大于 50V的电源变压器 工作电压不大于50 V的电源变压器的初、次级绕组间要采用相当于双重绝缘或加强绝缘水平的绝缘隔离,变压器的初、次级绕组间的绝缘电阻不小于7 M。变压器绕组对金属外壳间的绝缘电阻不小于2 M。查阅设计图纸和资料，工作电压不大于50 V的电源变压器的初、次级绕组间是否采用相当于双重绝缘或加强绝缘水平的绝缘隔离,使用绝缘电阻测试仪测量变压器的初、次级绕组间和绕组对金属外壳间的绝缘电阻数值。月检 33.电气设备安装 符合国家电气装置安装验收规范；（1）电器的外观检查完好；（2）绝缘器件无裂纹；（3）安装方式符合技术文件要求；（4）电器安装牢固、平正；（5）活动部件动作灵活、可靠；（6）标志齐全完好、字迹清晰；（7）操作时动作灵活、可靠；（8）电磁器件无异常响声；（9）电器的连接线排列整齐、美观；（10）导线连接端子符合规范；（11）导线颜色符合规范。按规范要求目测检验。日检 DB22/T 24502016 9 序号 维保项目 维保内容 检查方法 建议检查周期34.电动机满载电流 电动机满载电流应不大于电动机的额定电流值。按设计条件满负荷运转，运转平稳后，使用电流表测量电动机电流值（瞬间最大值可不计入），测量次数不小于 3次。取平均值。月检 35.装饰照明 乘客易接触的高度小于 2.5 m 或安全距离小于500 mm范围内的装饰照明电压应不大于50 V。查阅设计图纸和资料，检验电气设备标牌，必要时使用电压表测量。月检 36.控制系统检查 控制系统必须满足游艺机工况要求和乘客安全。查阅设计图纸和资料，设备进行空载和满载运转试验，运转工况是否与设计要求一致，试验应不少于 3次。日检 37.手动和自动控制 采用自动控制或连锁控制时应有维修（检修）或手动控制模式，应使每个运动能单独控制。查阅设计图纸和资料，转换手动/自动控制，检验电气设备能否单独手动控制。日检 38.控制元件及操作按钮、信号灯等标志和颜色检查 控制元件应灵敏可靠、操作方便，操作按钮等应有明确标志，颜色应符合要求。设备进行空载和满载运行试验，检验控制元件是否灵敏可靠、动作到位，操作是否方便；目测检验信号灯、按钮等是否有明确中文标志，颜色是否符合要求。日检 39.乘客操作电器开关 乘客操作的电器开关应采用不大于24 V的安全电压。查阅设计图纸和资料，检验电气设备标牌，必要时使用电压表测量。月检 40.音响和信号装置 应设必要的音响等信号装置。耳听和目测，音响装置是否清晰响亮。日检 41.*紧急事故开关及开关型式检查 操作室内明显处或站台上应设紧急事故开关，开关按钮宜采用凸起手动复位式。目测；设备运转中按动紧急事故开关，检验是否有效，试验应不少于 3 次。站台上紧急事故开关根据现场情况设置或不设置。日检 42.集电器 电刷和滑环应接触良好，并满足电流容量要求；外露的集电器必须设防雨装置。目测，电刷和滑环接触火花不大于 1.5级。日检 43.操作室 操作室应单独设置，视野开阔，能看清人员上下及运行情况。目测。日检 44.路轨与导电轨间的绝缘电阻 路轨与导电轨间绝缘电阻应不小于 0.1 M。使用绝缘电阻测试仪测量路轨与导电轨间绝缘电阻数值，取最小值。日检 DB22/T 24502016 10 序号 维保项目 维保内容 检查方法 建议检查周期45.车辆间电缆连接电器插头检查 车辆间电缆（线）连接宜设有电气插头。目测。日检 46.轨道电压 轨道电压应不大于50 V。查阅设计图纸和资料，检验电气设备标牌，必要时使用电压表测量。月检 47.*绝缘电阻 带电回路与地之间的绝缘电阻应不小于 1 M。查阅设计图纸和资料，使用绝缘电阻测试仪测量绝缘电阻实际数值，测量点应不少于 3 点，取最小值。注意事项：绝缘电阻测试仪产生500 V电压，测量中应注意安全，电气设备中有微电压控制元件（如 PLC）时，应仔细阅读使用说明书，必要时将微电压控制元件断路测量。月检 48.安全栅栏出入口，站台设置 安全栅栏应分别设置进出口，在进出口处应有引导栅栏。站台台面应有防滑措施。目测、感观判断。日检 49.安全栅栏尺寸 设备周围及站台，均应设置高度不低于1.1 m的安全栅栏，栅栏应为竖向设置，不宜采用横向或斜向结构，栅栏的间隙和栅栏底部距离地面的间隙应不大于120 mm。用钢板尺或钢卷尺测量栅栏高度，在不同处测量不少于三次，取最小值；间隙在不同处分别测量不少于三次，取大值。月检 50.阶梯 进出口阶梯纵向宽度不小于 240 mm，高度为 140 mm200 mm，进出口为斜坡时，坡度不大于1:6；有防滑花纹的斜坡，坡度不大于1:4。用钢板尺和测量坡度的仪器测量，测量不少于两个台阶，宽度取最小值，高度取最大值；在不同斜坡处测不少于二次，取最大值。月检 51.车厢进出口外踏板距站台高度检查 车厢的进出口外踏板应高出站台 100 mm300 mm，车厢坐席距脚踏板高度不大于450 mm。用钢板尺或钢卷尺测量车厢的进出口外底版距站台高。在不同进口处测量，不小于 2 处，均应符合要求。车厢坐席表面距脚踏板高度均应取最大值，在不同坐席处测量，不少于二处。日检 DB22/T 24502016 11 序号 维保项目 维保内容 检查方法 建议检查周期52.安全标识 应有醒目的安全标识。目测。日检 53.*空载运行试验 空载运行应正常，启、制动应平稳可靠，不允许有爬行和异常的振动、冲击、发热和声响等现象。目测、感观判断。分别进行手动和自动试验,各试验不少于五次。日检 54.*满载运行试验 满载运行应正常，启、制动应平稳可靠，不允许有爬行和异常的振动、冲击、发热和声响等现象。目测、感观判断。各乘人部分按额定载荷均布加载，按实际工况连续运行不少于三循环。日检 55.*偏载运行试验 偏载运行应正常，启、制动应平稳可靠，不允许有爬行和异常的振动、冲击、发热和声响等现象。目测、感观判断。每个座舱按设计偏载量连续加入额定载荷，不少于一个工作循环。月检 56.*零部件异常现象检查、应力测试 整机各项运行试验后，零部件无永久变形及损坏现象；目测、外观检查、感观判断，在空载或额定载荷下测量。日检 57.运行速度 额定运行速度应不大于10 km/h。用测速仪测量，一般测量应不少于三次，取平均值。月检 DB22/T 24502016 12 B B 附 录 B（资料性附录）设备维护保养检查表 设备维护保养检查表见表B.1 表B.1 设备维护保养检查表 设备名称：序号 项目 维保要求 检查结果或措施 1 2 维保人员 时间 安全管理员 时间 _
