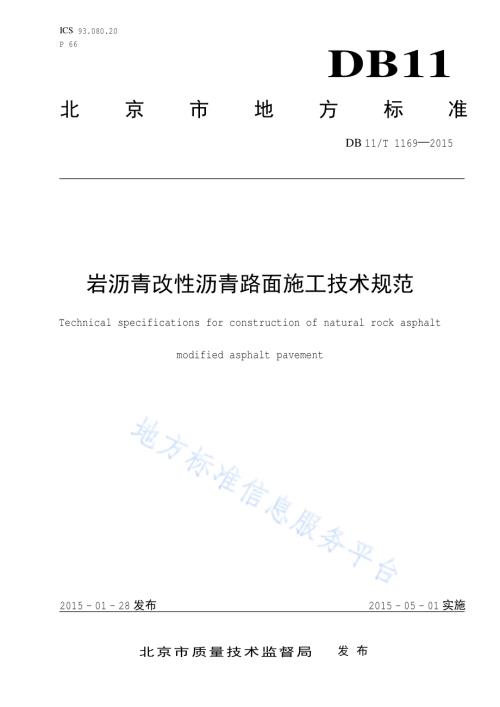

ICS 93.080.20 P 66 DB11 北京市地方标准 DB 11/T 1169 2015 岩沥青改性沥青路面施工技术规范 Technical specifications for construction of natural rock asphalt modified asphalt pavement 2015-01-28发布 2015-05-01实施 北京市质量技术监督局 发布 DB11/T 1169 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 材料.2 4.1 一般要求.2 4.2 岩沥青.2 4.3 岩沥青改性沥青.2 4.4 其他材料.3 5 岩沥青改性沥青混合料配合比设计.3 5.1 一般要求.3 5.2 配合比设计.3 5.3 路用性能检验.3 6 路面施工.4 6.1 一般要求.4 6.2 拌合.4 6.3 运输.5 6.4 摊铺.5 6.5 压实.5 7 施工质量管理与检查验收.6 7.1 一般要求.6 7.2 材料检验.6 7.3 质量控制.6 7.4 检查与验收.6 DB11/T 1169 2015 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市交通委员会提出并归口。本标准由北京市交通委员会组织实施。本标准起草单位：北京市市政工程研究院、北京市交通委员会路政局、北京市公联公路联 络线有限责任 公 司、交通运输 部 公路 科学 研究院、北京 新奥集团有限 公 司、北京 尼沃新 材料 科技有限 公 司。本标准 主 要起草 人：李荣均、李亚宁、文 龙、孙波、李国伟、秦海涛、王晓江、王贯明、曹东伟、乔晓军、石银峰、杨帆、李永胜、冯杰、王成、德尚、李连虎、周立成、王延斌、樊晓宁、李凯、李海文。DB11/T 1169 2015 1 岩沥青改性沥青路面施工技术规范 1 范围 本标准规定 了 岩沥青改性沥青路面的材料、混合料配合比设计、施工 以及 质量管理与检查验收。本标准 适 用 于 公路与 城 市 道 路 新建、改 扩建 工程岩沥青改性沥青路面的施工。养护维修 工程 可参 照执行。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其 最新版 本（包括 所有 的 修 改单）适 用 于 本文件。GB/T 24765 耐磨 沥青路面用 钢渣 JTG E20 公路工程沥青 及 沥青混合料 试 验规程 JTG F40 公路沥青路面施工 技 术规范 JTG F80/1 公路工程质量检验 评 定标准 第 一 册 土 建 工程 DB11/T 1073 城 市 道 路工程施工质量检验标准 3 术语和定义 下列 术语和定义 适 用 于 本标准。3.1 岩沥青 natural rock asphalt 石 油在 岩 石 夹缝中经过自然界 的 综 合 作 用 生 成 的沥青 类物 质。注：岩沥青按 生 成 地域 的 不 同 有 很多品种，如 北 美 岩沥青、布敦 岩沥青、新 疆 岩沥青、青 川 岩沥青、伊朗 岩沥青 等。3.2 岩沥青灰分 natural rock asphalt ash content 岩沥青 中固体无机物 的 含 量，采 用 在 规定 试 验 条 件 下 完全燃烧后 所 得 的 残留物表征，以 百分 比计。3.3 岩沥青改性沥青 natural rock asphalt modified asphalt 基 质沥青和一定比 例 的岩沥青按一定工 艺掺加 制 成 的沥青 结 合料。3.4 岩沥青改性沥青混合料 natural rock asphalt modified asphalt mixtures DB11/T 1169 2015 2 由 矿 料与 基 质沥青、岩沥青 以“干法”或“湿法”工 艺 拌合 而 成 的沥青混合料。4 材料 4.1 一般要求 4.1.1 岩沥青改性沥青路面 选 用的 各种 材料 应 经过 检验合 格后方 可 使 用。4.1.2 岩沥青 掺 量的 选择 应 考虑如 下 因素，并 应 通 过 路用性能 试 验 确 定：岩沥青的 种类；工程 项目 所 在地 的材料、交通、气候、环境条 件；设计 使 用要求 等。4.1.3 岩沥青 应 存储在干 燥、防水 的 仓库 中。4.1.4 岩沥青改性沥青混合料 根据 岩沥青 中 的沥青 含 量按照“干法”或“湿法”工 艺生 产。4.2 岩沥青 岩沥青 根据 沥青 含 量 可 分 为 类 和 类，其 技 术要求 应 符 合 表 1的规定。表 1 岩沥青技术要求 指 标 单位 技 术要求 a试 验 方法 类 类 颜色 黑色 或 黑褐色 目 测 形状/规 格 粉末 或 颗粒 目 测 沥青 含 量%85 2560 T0735或 T0722 岩沥青 灰 分%4075 T0614 密度（25）g/cm3 实 测值 T0603 含 水率%2 T0332 加 热损失%2 T0608 闪点 230 T0611 粒度 组 成 2.36mm筛孔 通 过 率%100 T0725 1.18mm筛孔 通 过 率 80 a 试 验 方法 应 按照 JTG E20执行。4.3 岩沥青改性沥青 岩沥青改性沥青的 技 术要求 应 符 合 表 2的规定。表 2 岩沥青改性沥青技术要求 指 标 单位 技 术要求 a试 验 方法 针入度（25，100g，5s）0.1mm 3050 T0604 软化点（R&B）50 T0606 运 动粘度（135）Pa s 3 T0625 闪点 230 T0611 溶解度%97.0 T0607 贮 存 稳 定性 b 无 明 显沉淀、凝聚 T0661 DB11/T 1169 2015 3 表 2 岩沥青改性沥青技术要求（续）指 标 单位 技 术要求 a试 验 方法 TFOT或 RTFOT后残留物 质量 变化 不 大 于%1.0 T0610或 T0609 残留 针入度 比（25）%60 T0604 a 试 验 方法 应 按照 JTG E20执行。b 贮 存 稳 定性 适 用 于 工 厂 生 产 的 成 品 改性沥青，对于 现场 制 作 的岩沥青改性沥青 可不 作 要求。4.4 其他材料 4.4.1 对 使 用 钢渣作 为 集 料的岩沥青改性沥青混合料，钢渣 的 技 术要求 应 符 合 GB/T 24765的规定。4.4.2 岩沥青改性沥青混合料 采 用的 基 质沥青、粗 集 料、细 集 料、填 料、其他 外 掺 剂 的 技 术要求 应 符合 JTG F40的规定。5 岩沥青改性沥青混合料配合比设计 5.1 一般要求 5.1.1 岩沥青改性沥青混合料配合比设计 应 包括目 标配合比设计、生 产 配合比设计、生 产 配合比验 证 三个阶段。5.1.2 岩沥青改性沥青混合料配合比设计 宜 采 用 马歇尔 试 验配合比设计 方法，当 采 用其他 方法 设计沥青混合料 时，仍 应 进 行 马歇尔 试 验和 各项 配合比设计检验。5.2 配合比设计 5.2.1 岩沥青改性沥青混合料的 矿 料 级 配、马歇尔 试 验 各项 技 术 指 标 应 符 合 JTG F40的要求。5.2.2 类 岩沥青 应 按照 JTG F40进 行 混合料 目 标配合比设计。5.2.3 类 岩沥青 进 行 混合料 目 标配合比设计前，应 测 试 灰 分 的 密度、粒度 组 成，并 根据 实 测 结 果 及 已 确 定的岩沥青 掺加 比 例 计 算 基 质沥青、细 集 料、矿 粉 各自 替代数 量。5.2.4 岩沥青改性沥青混合料的 生 产 配合比设计与 生 产 配合比验 证 应 按照 JTG F40执行。5.3 路用性能检验 5.3.1 岩沥青改性沥青混合料的 高温 性能 应 进 行 车辙 试 验检验，其 动稳 定 度 应 符 合 表 3的 技 术要求。表 3 车辙试验动稳定度技术要求 单位 为次/mm 指 标 技 术要求 a试 验 方法 高 等 级 道 路 其他 道 路 动稳 定 度 4000 3000 T0719 a 试 验 方法 应 按照 JTG E20执行。5.3.2 岩沥青改性沥青混合料的 水稳 定性能 应 进 行 浸水马歇尔 试 验和 冻融劈裂 试 验检验，其 结 果 应 同 时符 合 表 4的 技 术要求。DB11/T 1169 2015 4 表 4 水稳定性能技术要求 单位 为%指 标 技 术要求 a试 验 方法 浸水马歇尔 试 验 残留 稳 定 度 85 T0709 冻融劈裂 试 验 残留 强 度 比 80 T0729 a 试 验 方法 应 按照 JTG E20执行。5.3.3 岩沥青改性沥青混合料的 低 温 抗 裂 性能 应 进 行 弯曲 试 验，测 定 破坏强 度、破坏 应 变、破坏劲 度 模 量，并 根据 应 力 应 变 曲 线 的 形状 综 合 评 价低 温 抗 裂 性能，其沥青混合料的 破坏 应 变宜符 合 表 5的 技 术要求。表 5 低温性能技术要求 单位 为 me 指 标 技 术要求 a试 验 方法 破坏 应 变 2500 T0715 a 试 验 方法 按照 JTG E20执行。5.3.4 岩沥青改性沥青混合料 宜 利 用 轮 辙 成 型 机 碾 压 成 型 车辙 试 验 试 件，脱模架 起 后 进 行 渗 水 试 验，其 渗 水 系 数 应 符 合 表 6的要求。表 6 渗水系数技术要求 单位 为 ml/min 指 标 a技 术要求 b试 验 方法 渗 水 系 数 120 T0730 a 适 用 于 密 集 配 类 型 的沥青混合料。b 试 验 方法 应 按照 JTG E20执行。5.3.5 对 岩沥青改性沥青混合料的路用性能检验，应 根据 项目 所 在地 的交通、气候、环境条 件按改性目 的 进 行。以 提 高高温 抗 车辙 性能 为 主 要 目 的 时，低 温 性能 可 按照 JFG F40中 普 通沥青混合料的要求 执行。5.3.6 经 检 测 岩沥青改性沥青混合料的路用性能 指 标 任 何 一 项 不 符 合要求 时，应 重 新 进 行 配合比设计。6 路面施工 6.1 一般要求 6.1.1 施工前 应 检查 基 层 或 下 承层 的质量，不 符 合要求 时 不应 铺 筑。旧 沥青路面 或 下 承层 已 被污染 时，应 经 清洗 或 铣刨处 理 后方 可 开始 铺 筑。6.1.2 粘 层 油 的 洒 布 应 使 用 专 用的 洒 布 车进 行，粘 层 油 应 洒 布 均 匀且 应 严 格 控制 洒 布 量，对于 路面 边 角 和 接 缝等 洒 布 车 有 效 工 作 范围 之 外 的 区 域 应 由 有 经 验的工 人 进 行人 工 洒 布。6.1.3 正式 施工前 应 铺 筑 试 验 段，确 定 松 铺 系 数、摊铺与 碾 压 速 度、碾 压 遍 数 及 压实 机 具 组合 等，并 应 在 摊铺 过 程 中 随 时 检查摊铺 层厚 度、压实 度。6.1.4 气 温 低 于 10 或 遇 大 风、雨、雪天 气 不应 施工。6.2 拌合 DB11/T 1169 2015 5 6.2.1 岩沥青改性沥青混合料 应 在 专门 的沥青拌和 场 站 用拌和 机 械 拌制。6.2.2“湿法”工 艺生 产 岩沥青改性沥青 时，宜 采 用 胶 体磨 进 行 剪切 融 混。当 无 胶 体磨 时，可 采 用 带 有 搅 拌 装置 的沥青 罐 生 产，并 宜 按 如 下 工 艺生 产：a)将预 热 至 150 160 的 基 质沥青 泵送至 沥青 罐，待罐内 温度 升至 160 170时，开启搅 拌 装置；b)将 1/2设计用量的岩沥青 缓慢 加 入，边 加 边搅 拌 0.5 h 1h；c)加 入 剩余 的岩沥青，继续搅 拌 0.5h 1h，使 岩沥青与 基 质沥青 充 分 混合；d)将 制 备好 的岩沥青改性沥青 移 入贮 存 罐。6.2.3 采 用“干法”工 艺生 产 岩沥青改性沥青混合料 时，应 在 拌和 机 上 加 装 自 动粉 碎、计量 添 加 装置。6.2.4 岩沥青改性沥青混合料 生 产 过 程 中各环 节 的 温度 应 符 合 表 7的要求。表 7 岩沥青改性沥青混合料生产过程温度控制要求 单位 为 施工工 序 拌和 方法 湿法 干法 沥青 加 热温度 150160 岩沥青改性沥青 温度 160170 集 料 加 热温度 180190 混合料出料 温度 170180 混合料 废弃 温度 195 6.2.5“湿法”工 艺生 产时，拌合 时 间 应 按照 JTG F40执行。6.2.6“干法”工 艺生 产时，间 歇 式 拌和 机 每盘 的 生 产 周期不 宜 少于 55s，添 加 岩沥青 后 增 加 的 干 拌时 间 不应少于 10s。应 根据现场 拌和 效 果 对 初 定的 干 拌和 湿 拌 时 间 进 行 调整。6.2.7 拌和 好 的岩沥青改性沥青混合料 中 沥青 应均 匀 地 裹覆 集 料，无 花白 料、无结 团成 块 或 严重 的 离析 现 象。6.3 运输 6.3.1 运料 车 运输混合料 时 应 用 篷 布 覆盖保 温、防 雨、防 污染。6.3.2 运料 车 到 施工 现场 后，应 逐 车 检 测 混合料 温度 并检查 是 否 出 现 表 面 结 块 现 象，严重 时 应 铲除。6.4 摊铺 6.4.1 混合料摊铺前 熨平板 应 提前 0.5h 1h预 热，温度 不 低 于 100。6.4.2 摊铺 机 应 缓慢、均 匀、连 续 不 间断 摊铺，以 减 少 接 缝，保持 路面 平顺整齐，摊铺 速 度宜 控制 在 1m/min 3m/min。6.4.3 摊铺 过 程 中 应 监 测 混合料 温度变化。6.4.4 应 在 保 证 摊铺 层 表 面 平整 的前提 下，增 大 摊铺 机 的 激振 力，提 高 摊铺 层 的 初 始 压实 度。6.5 压实 6.5.1 岩沥青改性沥青路面施工 应 选择 合理的压路 机 组合 方 式，并配 备 足够 数 量的压路 机。6.5.2 压路 机 应 遵循“紧跟、慢 压”的 原 则，复 压 时宜 使 用 重型轮 胎 压路 机。6.5.3 岩沥青改性沥青路面施工 各环 节 温度 应 符 合 表 8的要求。DB11/T 1169 2015 6 表 8 岩沥青改性沥青路面施工温度控制要求 单位 为 施工工 序 温度 到 场温度 160 摊铺 温度 155 初 压 温度 150 终 压 温度 90 开 放 交通 50 7 施工质量管理与检查验收 7.1 一般要求 岩沥青改性沥青路面施工 应 根据 全 面质量管理的要求，建立 健 全 有 效 的质量 保 证 体 系，对 施工 各 工序 的质量 进 行 检查 评 定，达到 规定的施工质量要求。7.2 材料检验 7.2.1 应以“批”为 单位检查 各种 材料的 来源 和质量，不 符 合质量要求的材料 不 得 进场。7.2.2 同 一料 源、同 一 次 购 入 并运 至 生 产现场 的 类 岩沥青 以 每 15吨 为 一 个 检验 批 次（不 足 15吨 时按一 个 批 次）、类 岩沥青 以 每 100吨 为 一 个 检验 批 次（不 足 100吨 时 按一 个 批 次）按照 表 1的 项目 进行 检验，其 结 果 应 符 合 表 1的规定，其 它 材料按照 JTG F40执行。7.2.3 采 用“湿法”工 艺生 产 岩沥青改性沥青 时，以 现场 制 作 好 后存 入 到 同 一沥青 罐 的岩沥青改性沥青 为 一 个 检验 批 次 按照 表 2的 项目 进 行 检验，其 结 果 应 符 合 表 2的规定。7.3 质量控制 7.3.1 岩沥青改性沥青混合料的检查 频 度 与质量要求按照 JTG F40执行。7.3.2 岩沥青改性沥青路面的工程质量控制要求按照 JTG F40执行。7.4 检查与验收 公路工程岩沥青改性沥青路面检查与验收 阶段 的质量控制要求按照 JTG F80/1执行；城 市 道 路工程岩沥青改性沥青路面检查与验收 阶段 的质量控制要求按照 DB11/T 1073执行。_
