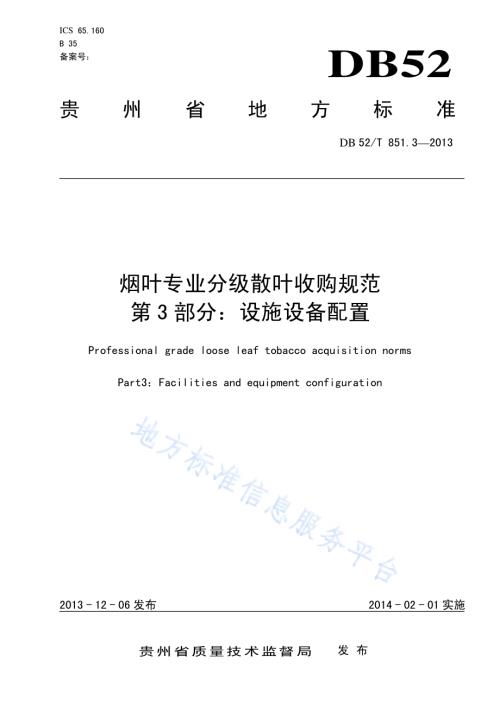

ICS 65.160 B 35 备案号：DB52 贵州省地方标准 DB 52/T 851.32013 烟叶专业分级散叶收购规范 第3 部分：设施设备配置 Professional grade loose leaf tobacco acquisition norms Part3：Facilities and equipment configuration 2013-12-06发布 2014-02-01实施贵州省质量技术监督局 发布 DB52/T 851.32013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 配置要求.1 4 配置标准.1 附录 A（规范性附录）三工位摆放示意图.4 附录 B（规范性附录）二工位摆放示意图.6 DB52/T 851.32013 II 前 言 本标准按GB/T 1.12009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。请注意：本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国烟草总公司贵州省公司提出并归口。本标准起草单位：中国烟草总公司贵州省公司、贵州省烟草公司遵义市公司。本标准主要起草人：陈风雷、穆东升、黄辉、郭亮、叶江平、郑登峰、王仕海、姚晶、孙红权、涂勇、孔斌。DB52/T 851.32013 1 烟叶专业分级散叶收购规范 第3 部分：设施设备配置 1 范围 本标准规定了贵州省烟叶专业分级散叶收购设施设备的配置要求和配置标准。本标准适用于贵州省烟叶年收购量 10000 担的工作站（线）配置设施设备。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DB52/T 680 贵州省样品室建设规范 3 配置要求 3.1 功能区设置 年烟叶收购量 10000 担设 1 条专业分级散叶收购线，收购线设置功能相对独立的烟农候烟区、烟农休息区、回潮室、分级区、评级过磅区、成包区、件烟存放区。3.2 场地要求 3.2.1 专业分级散叶收购场所环境颜色以中性色为主，分级操作区域地板宜用水泥砖砌铺，通道水泥清光，墙壁颜色为白色或灰白色。3.2.2 各功能区域标识清晰，设施设备齐全。4 配置标准 4.1 烟农候烟区 4.1.1 面积不小于 40m2。4.1.2 配置调度桌椅各 1 张，调度信息黑板 1 个，快速水分检测仪 2 个。4.1.3 配置送料手推车 10 辆，规格：长 L宽 W=1.16m0.6m。4.2 烟农休息区 4.2.1 面积不小于 30m2。4.2.2 配置电视机、DVD 各1 台，服务柜 1个，休息座位 30 个，饮水机或保温桶 1 个。DB52/T 851.32013 2 4.3 回潮室 4.3.1 面积不小于 25m2，室内高度 2.8m。4.3.2 配置离心式加湿设备 1套，规格：加湿量 9 kg/h，额定电压220V，功率290 Wh;配置双层万向轮回潮架 10 个，内框规格：长 L宽 W高H=1.0m0.6m0.9m。4.3.3 回潮室相对湿度控制在 90%95%。4.4 分级区 4.4.1 三工位分级模式 4.4.1.1 每组分级区域占地面积 11.2m2，通道宽 2.4m,返工区域 15m2，分级区总面积不小于 480m2。4.4.1.2 配置人工模拟自然光源，光源要求按 DB52/T 680 执行。一套光源由一个镇流器、两根冷色调和一根暖色调的超自然模拟灯管组成，灯管型号：冷色调为 S965/36W，暖色调为 S950/36W，灯管长度为:1.2m。每组配置两套光源。4.4.1.3 分级台桌面距光源安装位置高 H 1.0m1.2m。4.4.1.4 分级场地配置 4.3.2 加湿设备 5 套，配置环保空调 4 台，规格：额定电压220V，功率1100 W h，风量15000m3/h18000m3/h；或者配置水帘加湿器 4 套，规格：水帘4m2 15cm，负压风机额定电压 220 v，1.38m1.38m，功率 1100Wh。4.4.1.5 配置分级台 30 张，面板颜色为灰白色，规格：长 L宽 W高H=3.0m1.0m0.8m；分级工坐凳 90 个；分级箩筐 180 个，规格：长 L宽W高 H=0.8m0.55m0.65m，其中每组配备 5 个，30个周转。4.4.1.6 分级台前后排间距为 2.8m，其中：分级台 1.0m，座位 0.7m，放置塑料筐 0.8m，过道 0.3m。摆放示意图见附录 A。4.4.1.7 配置杂物桶 30 个，每张分级台 1 个，每个容量 100L。4.4.1.8 配置流动样品车 2 辆。4.4.2 二工位分级模式 4.4.2.1 每组分级区域占地面积 8.4m2，通道宽 2.4m,返工区域 10m2，分级区总面积不小于 450m2。4.4.2.2 配置人工模拟自然光源按 4.4.1.2执行，灯管长度 0.9m。4.4.2.3 光源安装位置按 4.4.1.3 执行。4.4.2.4 加湿设备配置按 4.4.1.4 执行。4.4.2.5 配置分级台 36 张，规格：长 L宽W高 H=2.0m1.0m0.8m；分级工坐凳 75 个；分级箩筐 170 个，每组配备 4个，30 个周转，规格按 4.4.1.5 执行。4.4.2.6 分级台摆放示意图见附录 B。4.4.2.7 配置杂物桶 36 个，每张分级台 1 个，规格按 4.4.1.7 执行。4.4.2.8 流动样品车配置数量按 4.4.1.8 执行。DB52/T 851.32013 3 4.5 评级过磅区 4.5.1 面积不小于 30m2。4.5.2 配置评级工作台或传送带 1 个，规格：长 L宽 W高H=3.0m1.0m0.25m；样品架 1 个。4.5.3 配置烟叶收购系统、视频监控系统、计量器具各一套，等级牌 5 套。4.6 成包区 4.6.1 面积不小于 45m2。4.6.2 配置液压手推车 1 个，打包机两台。4.7 件烟存放区 4.7.1 面积 300 不小于 45m2。4.7.2 配置等级标识牌 1 套。DB52/T 851.32013 4 A A 附 录 A（规范性附录）三工位摆放示意图 A.1 图A.1 分级区无立柱单行分级模式 A.2 图A.2 分级区无立柱双行分级模式 A.3 图A.3 分级区有立柱单行分级模式 DB52/T 851.32013 5 A.4 图A.4 分级区有立柱双行分级模式 注：（下同）DB52/T 851.32013 6 B B 附 录 B（规范性附录）二工位摆放示意图 B.1 图B.1 分级区无立柱单行分级模式 B.2 图B.2 分级区无立柱双行分级模式 B.3 DB52/T 851.32013 7 图B.3 分级区有立柱单行分级模式 B.4 图B.4 分级区有立柱双行分级模式 _ DB52/T 851.3-2013
