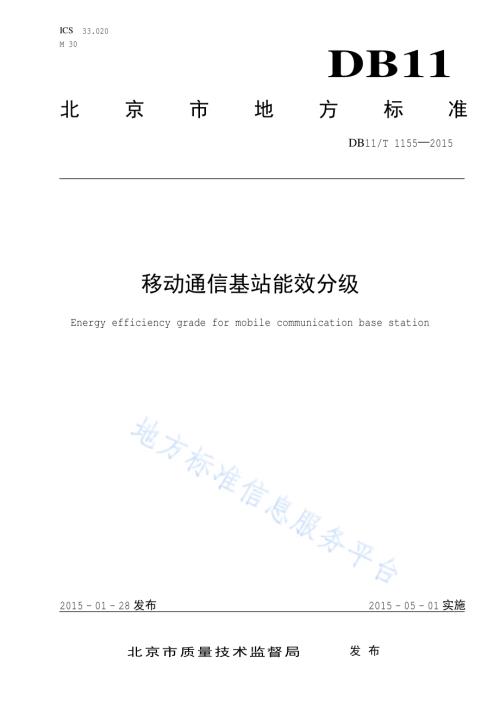

ICS 33.020 M 30 DB11 北京市地方标准 DB11/T 1155 2015 移动通信基站能效分级 Energy efficiency grade for mobile communication base station 2015-01-28发布 2015-05-01实施 北京市质量技术监督局 发布 DB11/T 1155 2015 I 目 次 前言.V 1 范围.1 2 规范性引用文件.1 3 术语、定义和缩略语.1 3.1 术语和定义.1 3.2 缩略语.2 4 技术要求.3 4.1 基站能效分级.3 4.2 基站电能使用效率分级.3 4.3 GSM的 BTS设备能效分级.3 4.4 TD-SCDMA的 Node B设备能效分级.4 4.5 WCDMA的 Node B设备能效分级.4 4.6 CDMA-2000的 Node B设备能效分级.4 4.7 TD-LTE的 Node B设备能效分级.4 4.8 高频开关电源系统能效分级.4 5 测试方法.5 5.1 测试环境.5 5.2 供电要求.5 5.3 基站电能使用效率.5 5.3.1 基站电能使用效率测试系统和参考点.5 5.3.2 基站电能使用效率测试方法.5 5.3.2.1 基站整体用电量.6 5.3.2.2 通信设备用电量.6 5.3.2.3 电能表功能.6 5.3.3 基站电能使用效率计算方法.6 5.4 GSM的 BTS设备能效.6 5.4.1 GSM的 BTS设备能效测试系统和参考点.6 5.4.2 GSM参考基站配置.7 5.4.3 GSM参考业务负荷模型.7 5.4.4 GSM的 BTS设备能效测试步骤.8 5.4.5 GSM的 BTS设备能效计算方法.8 5.5 TD-SCDMA的 Node B设备能效.8 5.5.1 TD-SCDMA的 Node B设备能效测试系统和参考点.8 5.5.2 TD-SCDMA参考基站配置.8 5.5.3 TD-SCDMA参考业务负荷模型.9 DB11/T 1155 2015 II 5.5.4 TD-SCDMA的 Node B设备能效测试步骤.10 5.5.5 TD-SCDMA的 Node B设备能效计算方法.10 5.6 WCDMA的 Node B设备能效.10 5.6.1 WCDMA的 Node B设备能效测试系统和参考点.10 5.6.2 WCDMA参考基站配置.10 5.6.3 WCDMA参考业务负荷模型.11 5.6.4 WCDMA的 Node B设备能效测试步骤.13 5.6.5 WCDMA的 Node B设备能效计算方法.13 5.7 CDMA-2000的 Node B设备能效.14 5.7.1 CDMA-2000的 Node B设备能效测试系统和参考点.14 5.7.2 CDMA-2000参考基站配置.14 5.7.3 CDMA-2000参考业务负荷模型.14 5.7.4 CDMA-2000的 Node B设备能效测试步骤.15 5.7.5 CDMA-2000的 Node B设备能效计算方法.15 5.8 TD-LTE、FDD-LTE的 Node B设备能效.16 5.8.1 TD-LTE、FDD-LTE的 Node B设备能效测试系统和参考点.16 5.8.2 TD-LTE、FDD-LTE的 Node B设备能效测试预置条件.16 5.8.2.1 FDD-LTE基站设备-LTE单模.16 5.8.2.2 TD-LTE 8天线基站设备.16 5.8.2.3 TD-LTE 4天线基站设备.16 5.8.2.4 TD-LTF 2天线基站设备.17 5.8.3 TD-LTE、FDD-LTE的 Node B设备能效测试步骤.17 5.8.3.1 FDD-LTE基站设备-LTE单模.17 5.8.3.2 TD-LTE 8天线基站设备.17 5.8.3.3 TD-LTE 4天线基站设备.18 5.8.3.4 TD-LTE 2天线基站设备.18 5.8.4 TD-LTE、FDD-LTE的 Node B设备能效计算方法.19 5.9 高频开关电源系统能效.19 5.9.1 高频开关电源系统能效测试系统和参考点.19 5.9.2 高频开关电源系统能效测试步骤.19 5.9.3 高频开关电源系统能效计算方法.19 5.10 仪表要求.20 5.11 测试数据记录.20 附录 A（规范性附录）基站电能使用效率测试系统和参考点.22 附录 B（规范性附录）TD-LTE、FDD-LTE的 Node B设备能效测试系统和参考点.23 DB11/T 1155 2015 III 前 言 本标准按照 GB/T 1.1 2009给出的规则编写。本标准由北 京市发展 和 改革委员会、北 京市经济 和信 息委员会提 出。本标准由北 京市经济 和信 息委员会归口。本标准由北 京市经济 和信 息委员会组织实施。本标准 主 要 起草 单 位：中 关 村科 技 企 业 家协会、北 京纳 源 丰科 技 发展有限公司、中国移动 通信 集团 公司 北 京 分 公司、中国联合网络 通信 集团有限公司、中国 电信 集团公司。本标准 主 要 起草人：朱希铎、冯剑超、李震、吴铁刚、李峙、杜民、戴双、徐霞、张鸿雁、沈巍、黄雪琴。DB11/T 1155 2015 1 移动通信基站能效分级 1 范围 本标准规定 了移动 通信基站能效分级的技术要求和测试方法。本标准 适 用 于移动 通信基站（简称“基站”）的电能使用效率分级 及 测试、通信设备能效分级 及 测试、高频开关电源系统能效分级 及 测试。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括 所有 的 修 改 单）适 用 于 本文件。GB 28519-2012 通信 产品 能 耗 测试方法通则 YD/T 883-2009 900/1800MHz TDMA数 字蜂窝 移动 通信 网 基站 子 系统设备技术要求 及 无 线 指 标测试 方法 YD/T 1058-2007 通信用高频开关电源系统 YD/T 1553-2009 2GHz WCDMA数 字蜂窝 移动 通信 网 无 线 接入子 系统设备测试方法（第三阶段）YD/T 1573-2013 800MHz/2GHz cdma2000数 字蜂窝 移动 通信 网 设备测试方法 基站 子 系统 YD/T 1678-2013 800MHz/2GHz cdma2000数 字蜂窝 移动 通信 网 设备测试方法 高 速 分 组 数据(HRPD)（第二阶段）接入 网（AN）YD/T 1850-2009 2GHz TD-SCDMA数 字蜂窝 移动 通信 网 高 速上行 分 组 接入（HSUPA）无 线 接入子 系统设备测试方法 YD/T 2404-2012 移动 通信设备 节 能参数和测试方法 基站 3 术语、定义和缩略语 3.1 术语和定义 下列 术语和定义 适 用 于 本文件。3.1.1 基站电能使用效率 electrical energy usage effectiveness for base station DB11/T 1155 2015 2 基站整体用电量 与 通信设备用电量的 比值。注：该指 标 仅适 用 于 具 有 独立机房并 配备 有 空调 设备的基站。3.1.2 通信设备 communication equipment 本标准的通信设备 主 要 指 GSM无 线 网络 的 BTS，TD-SCDMA、WCDMA、CDMA-2000无 线 网络 的 Node B，TD-LTE、FDD-LTE无 线 网络 的 Node B。3.1.3 通信设备能效 energy efficiency for communication equipment 通信设备 机顶输 出功率 与 电源 输入 功率的 比值。3.1.4 高频开关电源系统 high frequency switch-mode power supply 由 交流 配电 部 分、高频开关整 流 模 块、直流 配电 部 分和 监控 单 元 组 成 的 柜式、壁挂式等 电源系统。3.1.5 能效限定值 minimum allowable value of energy efficiency 已 经 建成并投入 使用的 现 有 基站 或 设备 允许 的能效 值 范围。3.1.6 能效准入值 access value of energy efficiency 新建 基站 或新增 设备 允许 的能效 值 范围。3.1.7 能效先进值 advaced value of enercy efficiency 为鼓励 基站 或 设备能 耗管理与 技术 进 步 而 设置的能效标 杆 范围。3.2 缩略语 下列 缩略语 适 用 于 本文件。GSM（Global System for Mobile Communication）：全球 移动 通信系统 TD-SCDMA（Time Division-Synchronous Code Division Multiple Access）：时 分 同 步 码 分 多址 WCDMA（Wide band Code Division Multiple Access）：宽带码 分 多址 CDMA-2000（Code Division Multiple Access 2000）：码 分 多址-2000 TD-LTE（Time Division Long Term Evolution）：分 时长 期 演进 DB11/T 1155 2015 3 FDD-LTE(Frequency Division Duplexing Long Term Evolution)：频分 双 工长 期 演进 BTS(Base Transceiver Station)：基站 收 发 台 4 技术要求 4.1 基站能效分级 4.1.1 基站能效 指 标由基站电能使用效率、通信设备能效、高频开关电源系统能效 组 成。基站电能使用效率、通信设备能效、高频开关电源系统能效 各 分 为三 级。“1级”为 能效 先进值，企 业 宜 通 过努力，通 过节 能技术 改 造 和 加强节 能 管理 使 下 属 基站 或 设备能效 达 到 先进值；“2级”为 能效准 入值，企 业 下属新建 基站 或新增 设备能效 应 达 到 准 入值，否 则 不应 投入 市 场；“3级”为 能效 限 定 值，企 业 下 属现 有基站 或 设备能效 应 达 到 限 定 值，否 则 应 进行 改 造。4.1.2 根 据基站电能使用效率 指 标、通信设备能效 指 标、高频开关电源系统能效 指 标的分级要求，确定基站的能效分级，分级要求 见 表 1。表 1 基站能效分级 基站能效 级 别 基站电能使用 效率级 别 GSM无 线 网络 的 BTS或 TD-SCDMA、WCDMA、CDMA-2000无 线网络 的 Node B或 TD-LTE、FDD-LTE无 线 网络 的 Node B的 能效级 别 高频开关电源系统能效级 别 1级 满足 1级要求 满足 1级要求 满足 1级要求 2级 满足 2级要求 满足 1级 或 2级要求 满足 1级 或 2级要求 3级 满足 3级要求 满足 1级 或 2级 或 3级要求 满足 1级 或 2级 或 3级要求 4.2 基站电能使用效率分级 基站电能使用效率按照表 2进行 分级。表 2 基站电能使用效率分级 通信设备 输入 电 流（A）I 40 40 I 80 80 I 120 120 通信设备 输入 电 压（V）48 48 48 48 级 别 1级 2级 3级 1级 2级 3级 1级 2级 3级 1级 2级 3级 基站电能使用效率 1.5 1.7 1.9 1.4 1.6 1.8 1.3 1.5 1.7 1.2 1.4 1.6 4.3 GSM的 BTS设备能效分级 GSM的 BTS设备能效按照表 3进行 分级。表 3 GSM的 BTS设备能效分级 级 别 1级 2级 3级 能效 12%11%7%4.4 TD-SCDMA的 Node B设备能效分级 DB11/T 1155 2015 4 TD-SCDMA的 Node B设备能效按照表 4进行 分级。表 4 TD-SCDMA的 Node B设备能效分级 项目 能效级 别 1级 2级 3级 单通 道 设备 30%25%20%双 通 道 设备 30%25%20%8通 道 设备 20%15%10%4.5 WCDMA的 Node B设备能效分级 WCDMA的 Node B设备能效按照表 5进行 分级。表 5 WCDMA的 Node B设备能效分级 级 别 1级 2级 3级 能效 12%10%6%4.6 CDMA-2000的 Node B设备能效分级 CDMA-2000的 Node B设备能效按照表 6进行 分级。表 6 CDMA-2000的 Node B设备能效分级 级 别 1级 2级 3级 能效 17%13%6%4.7 TD-LTE的 Node B设备能效分级 TD-LTE、FDD-LTE的 Node B设备能效按照表 7进行 分级。表 7 TD-LTE、FDD-LTE的 Node B设备能效分级 级 别 1级 2级 3级 能效 35%30%25%4.8 高频开关电源系统能效分级 高频开关电源系统能效 指 标按照表 8进行 分级。表 8 高频开关电源系统能效分级 项目 单 个 整 流 模 块输 出功率 1500W时 的能效级 别 单 个 整 流 模 块输 出功率 1500W时 的能效级 别 1级 2级 3级 1级 2级 3级 系统 100%负 载 率 93%90%88%90%87%85%系统 50%负 载 率 92%89%87%89%86%84%DB11/T 1155 2015 5 表 8 高频开关电源系统能效分级（续）项目 单 个 整 流 模 块输 出功率 1500W时 的能效级 别 单 个 整 流 模 块输 出功率 1500W时 的能效级 别 1级 2级 1级 2级 系统 20%负 载 率 90%86%82%86%82%78%5 测试方法 5.1 测试环境 对 基站电能使用效率、通信设备能效和高频开关电源系统的能效测试 应 分 别在 表 9、表 10、表 11规定的环境 中 进行。表 9 基站电能使用效率测试环境要求 环境 最 小 最 大 环境 温度 26 温度 允许 偏差-2+2 相 对 湿度 20%85%表 10 通信设备能效测试环境要求 环境 最 小 最 大 大气压 力 86kPa 106kPa 相 对 湿度 20%85%环境 温度 室内 型基站 应 在+25 进行 测试 室外 型基站 应 在+40 进行 忙 时 负荷测试，在+25 进行 闲 时 负荷和 中 等 负荷测试 温度 允许 偏差-1+1 表 11 高频开关电源系统能效测试环境要求 环境 最 小 最 大 环境 温度 15 35 相 对 湿度 45%75%大气压 力 标准 大气压 力 101.3kPa 5.2 供电要求 供电要求 见 GB 28519-2012中 2.1.5。5.3 基站电能使用效率 5.3.1 基站电能使用效率测试系统和参考点 基站电能使用效率测试系统和测试参考点 见 附录 A。DB11/T 1155 2015 6 5.3.2 基站电能使用效率测试方法 5.3.2.1 基站整体用电量 在 基站 市 电 接入 端安装 电能表，测量基站整体的 实 际 用电量，取连续 监 测 一年 的测试数据。5.3.2.2 通信设备用电量 在 高频开关电源 输入 端安装 电能表，单 独 测量开关电源 输入 端 的 实 际 用电量，取连续 监 测 一年 的测试数据。通信设备用电量 为 高频开关电源 输入 端 用电量 与 高频开关电源效率的 乘积，见 公 式（1）。equipmentpowerpowerQQm=.(1)式 中：equipmentQ 通信设备用电量；powerQ 高频开关电源 输入 端 用电量；powerm 高频开关电源系统效率，取 高频开关电源系统负 载 率 为 20%、50%、100%下 的高频开关电源系统效率的算术 平均 值。5.3.2.3 电能表功能 电能表功能 应 能 根 据 需 要设定 读 数 间隔 时 间、应 能 保存历史 数据 1年 及 以 上、应有 通信 接 口实 现 在 线 实时监控。5.3.3 基站电能使用效率计算方法 基站电能使用效率计算方法 见 公 式（2）。allequipmentQQh=.(2)式 中：h 基站电能使用效率；allQ 基站整体用电量；equipmentQ 基站通信设备用电量。5.4 GSM的 BTS设备能效 5.4.1 GSM的 BTS设备能效测试系统和参考点 DB11/T 1155 2015 7 BTS设备能效测试系统和参考点 见 YD/T 2404-2012中 6.3。5.4.2 GSM参考基站配置 GSM基站的参考基站配置：参考站型：2/2/2，4/4/4，6/6/6，8/8/8，所有 站型 限 单 机柜 方 案；时 隙 发 射 功率（有 数据 发 送 时）：单 位 载波 参考 发 射 功率；单 位 载波 参考 发 射 功率：2/2/2时为 20W，4/4/4时为 15W，6/6/6时为 10W，8/8/8时为 8W；注：如果某 型 号 设备的单 载波 发 射 功率 小 于对应 载波 数的参考 发 射 功率，可 根 据设备标 称 值 自 定义单 载波 发 射 功率；如果某 型 号 设备的单 载波 发 射 功率 大 于对应 载波 数的参考 发 射 功率，可 根 据 对应 站型的参考 发 射 功率和设备 自身 标 称 值 分 别 进行 测试。数据 类 型：伪随 机比 特序 列；信 道 调 制 方 式：GMSK；分 布 式 基站 采 用 星 型 连 接；各 载波 工 作 频点 在 设备 支持 的频 带 内平均 分 布。5.4.3 GSM参考业务负荷模型 GSM基站的参考业务负荷模型定义 见 表 12。表 12 GSM业务负荷模型 参数 低 负荷 中 负荷 高负荷 2/2/2站型的 RF信 号 发 射 模型 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：所有 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：所有 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 4个 时 隙 按照 单 位 载波 参考 发 射 功率 发 射，其 余 时 隙 空 闲状态 4/4/4站型的 RF信 号 发 射 模型 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：所有 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 8个 时 隙 按照 单 位 载波 参考 发 射 功率 发 射，其 余 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 16个 时 隙 按照单 位 载波 参考 发 射 功率 发射，其 余 时 隙 空 闲状态 6/6/6站型的 RF信 号 发 射 模型 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：所有 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 16个 时 隙 按照单 位 载波 参考 发 射 功率 发射，其 余 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 28个 时 隙 按照单 位 载波 参考 发 射 功率 发射，其 余 时 隙 空 闲状态 DB11/T 1155 2015 8 表 12 GSM业务负荷模型（续）参数 低 负荷 中 负荷 高负荷 8/8/8站型的 RF信 号 发 射 模型 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：所有 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 24个 时 隙 按照单 位 载波 参考 发 射 功率 发射，其 余 时 隙 空 闲状态 BCCH TRX：8个 时 隙 按照单 位 载 波 参考 发 射 功率 发 射 其 他 TRX：每扇区 40个 时 隙 按照单 位 载波 参考 发 射 功率 发射，其 余 时 隙 空 闲状态 参考业务负荷 时长 6小 时 10小 时 8小 时 5.4.4 GSM的 BTS设备能效测试 步骤 GSM的 BTS设备能效测试步骤 见 YD/T 2404-2012中 6.6。5.4.5 GSM的 BTS设备能效计算方法 GSM的 BTS设备 输入 功率、输 出功率计算分 别见 YD/T 2404-2012中 4.2、4.3。BTS设备能效计算方法 见 公 式（3）：iequipmentBTSequipmentP=100%Pm.(3)式 中：iBTSm BTS设备能效；equipmentP BTS设备 机顶输 出功率；equipmentP BTS设备电源 输入 功率。5.5 TD-SCDMA的 Node B设备能效 5.5.1 TD-SCDMA的 Node B设备能效测试系统和参考点 TD-SCDMA的 Node B设备能效测试系统和参考点 见 YD/T 2404-2012中 6.3。5.5.2 TD-SCDMA参考基站配置 TD-SCDMA基站的参考基站配置：参考站型：单通 道 6载波，单通 道 9载波，8通 道 S4/4/4（单频 段），8通 道 S8/8/8（单频 段），8通 道 S8/8/8（4个 A频 段，4个 F频 段）；各 TRX时 隙 发 射 功率（有 数据 发 射 时）：见 TD-SCDMA业务负荷模型；单 位 载波 参考 发 射 功率：单通 道 设备 2W；多 通 道 设备 为 0.5W；上 下 行 业务 时 隙 配置 比：2:4；DB11/T 1155 2015 9 数据 类 型：伪随 机比 特序 列；参考信 道 模型：见 表 13；分 布 式 基站 采 用 星 型 连 接；每扇区 中 各 载波 工 作 频点 在 设备 支持 的频 带 内平均 分 布。表 13 TD-SCDMA参考信 道 模型 时 隙 信 道 配置 TS0 PCCPCH：1/2参考 发 射 功率 SCCPCH：1/2参考 发 射 功率 DwPTS DwPCH：参考 发 射 功率 下 行 业务 时 隙 TS3-TS6 单 载波 单 时 隙共占 用 16个 SF16的 RU，每个 RU下 行 功率 为 参考 发 射 功率的 1/16，2个 RU组 成 一个 下 行 12.2kbit/s参考测量信 道。按照负 载 比 例 配置 RU数量，如 负荷 3/4则配置 12个 RU。5.5.3 TD-SCDMA参考业务负荷模型 TD-SCDMA基站的参考业务负荷模型定义 见 表 14。表 14 TD-SCDMA业务负荷模型 参 数 闲 时 负荷 中 等 负荷 忙 时 负荷 单通 道 6载波 RF信 号 发 射 模型 主 载波：TS0 按照单 位 载波 参考 发 射 功率 发 射，DwPTS 按照单 位 载波 参考 发 射 功率 发 射，其 余 下 行 业务 时 隙 空 闲状态 主 载波：TS0 按照单 位 载波 参考 发 射 功率 发 射，DwPTS 按照单 位 载波 参考 发 射 功率 发 射，所有下 行 业务 时 隙 按照 1/4单位 载波 参考 发 射 功率 发 射 主 载波：TS0 按照单 位 载波 参考 发 射 功率 发 射，DwPTS 按照单 位 载波 参考 发 射 功率 发 射，所有下 行 业务 时 隙 按照 1/2单位 载波 参考 发 射 功率 发 射 其 他载波：所有下 行时 隙 空 闲状态 其 他载波：所有下 行 业务 时 隙按照 1/4单 位 载波 参考 发 射 功 率 发 射 其 他载波：所有下 行 业务 时 隙按照 1/2单 位 载波 参考 发 射 功 率 发 射 单通 道 9载波 RF信号 发 射 模型 主 载波：TS0 按照单 位 载波 参考 发 射 功率 发 射，DwPTS 按照单 位 载波 参考 发 射 功率 发 射，其 余 下 行 业务 时 隙 空 闲状态 主 载波：TS0 按照单 位 载波 参考 发 射 功率 发 射，DwPTS 按照单 位 载波 参考 发 射 功率 发 射，所有下 行 业务 时 隙 按照 1/4单位 载波 参考 发 射 功率 发 射 主 载波：TS0 按照单 位 载波 参考 发 射 功率 发 射，DwPTS 按照单 位 载波 参考 发 射 功率 发 射，所有下 行 业务 时 隙 按照 1/2单位 载波 参考 发 射 功率 发 射 其 他载波：所有下 行时 隙 空 闲状态 其 他载波：所有下 行 业务 时 隙按照 1/4单 位 载波 参考 发 射 功 率 发 射 其 他载波：所有下 行 业务 时 隙按照 1/2单 位 载波 参考 发 射 功 率 发 射 8通 道 S4/4/4（单频 段）的 RF信 号 发 射模型 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 闲 时 负荷 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 中 等 负荷 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 忙 时 负荷 DB11/T 1155 2015 10 表 14 TD-SCDMA业务负荷模型（续）参 数 闲 时 负荷 中 等 负荷 忙 时 负荷 8通 道 S8/8/8（单频 段）的 RF信 号 发 射模型 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 闲 时 负荷 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 中 等 负荷 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 忙 时 负荷 8通 道 S8/8/8（4个A频 段，4个 F频 段）的 RF信 号 发 射 模型 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 闲 时 负荷 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 中 等 负荷 各 扇区 的 RF 信 号 发 射 模型参考单通 道 6载波 的 忙 时 负荷 参考业务负荷 时长 6小 时 10小 时 8小 时 5.5.4 TD-SCDMA的 Node B设备能效测试 步骤 TD-SCDMA的 Node B设备能效测试步骤 见 YD/T 2404-2012中 6.6。5.5.5 TD-SCDMA的 Node B设备能效计算方法 TD-SCDMA的 Node B设备 输入 功率、输 出功率计算分 别见 YD/T 2404-2012中 4.2、4.3。TD-SCDMA的 Node B设备能效计算方法 见 公 式（4）：iequipmentNodeBequipmentP100%Pm=.(4)式 中：iNodeBm Node B设备能效；equipmentP Node B设备 输 出功率；equipmentP Node B设备电源 输入 功率。5.6 WCDMA的 Node B设备能效 5.6.1 WCDMA的 Node B设备能效测试系统和参考点 WCDMA的 Node B设备能效测试系统和参考点参 见 YD/T 2404-2012中 6.3。5.6.2 WCDMA参考基站配置 WCDMA基站的参考基站配置：参考站型：S1/1/1，S2/2/2，S3/3/3；各 载波 发 射 功率（有 数据 发 射 时）：见 WCDMA业务负荷模型；单 位 载波 参考 发 射 功率 为 20W，S1/1/1站型单 位 载波需 要测试 20W和 40W；数据 类 型：伪随 机比 特序 列；DB11/T 1155 2015 11 参考 小区 信 道 模型：见 表 15；分 布 式 基站 采 用 星 型 连 接；每扇区 中 各 载波 工 作 频点 在 设备 支持 的频 带 内平均 分 布。表 15 WCDMA参考 小区 信 道 模型 信 道类 型 数量 占 参考 发 射 功率 比 例 P-CCPCH+SCH 1 10%Primary CPICH 1 10%PICH 1 1.6%S-CCPCH（SF=256）1 1.6%DPCH 共 26.8%/51.8%5.6.3 WCDMA参考业务负荷模 WCDMA基站的参考业务负荷模型定义 见 表 16。如果 设备 不 支持 对公 共 信 道 和 专 用信 道 功率分 别 独立 配置，可 采 用表 17中 测试模 式 1定义的信 道 功率配置 调 整基站 总 发 射 功率方 式进行 功率负荷的 调节。该 模 式 下，64个 30 ksps(SF=128)的 DPCH信 道在 码 域随 机 分 布，各 个 DPCH的功率电 平 和定 时 偏 置 是 随 机 的，模 拟 具 有 高 峰 值 平均 功率 比 的 实 际 业务 情形。测试 时，应 从 64、32、16个 DPCH这 三 种选 项 中 选择 基站 所 能 支持 的 最多 数 目 DPCH的 那 一种。表 17中 占 功率 比 例 的功率 是 从 发 射 天线 口 测 得。闲 时 负荷的 总 功率负荷 为 23.2%，中 等 负荷的 总 功率负荷 为 50%，忙 时 负荷的 总 功率负荷 为 75%。表 16 WCDMA业务负荷模型 参 数 闲 时 负荷 中 等 负荷 忙 时 负荷 S1/1/1站型的 RF信 号 发 射 模型 PCCPCH+SCH+P-CPICH+PICH+SCCPCH 按照单 位 载波 标 称 参考 发 射 功 率的 23.2%发 射 PCCPCH+SCH+P-CPICH+PICH+SCCPCH 按照单 位 载波 参考 发 射 功率的23.2%发 射 DPCH按照单 位 载波 参考 发 射 功 率的 26.8%发 射 PCCPCH+SCH+P-CPICH+PICH+SCCPCH 按照单 位 载波 参考 发 射 功率的23.2%发 射 DPCH按照单 位 载波 参考 发 射 功 率的 51.8%发 射 S2/2/2站型的 RF信 号 发 射 模型 每载波 配置 同 S1/1/1 每载波 配置 同 S1/1/1 每载波 配置 同 S1/1/1 S3/3/3站型的 RF信 号 发 射 模型 每载波 配置 同 S1/1/1 每载波 配置 同 S1/1/1 每载波 配置 同 S1/1/1 参考业务负荷 时长 6小 时 10小 时 8小 时 DB11/T 1155 2015 12 表 17 测试模 式 1所 用信 道 信 道类 型 数量 占 功率 比 例 电 平 设置（dB）信 道 码 定 时 偏 置（X256T chip）P-CCPCH+SCH 1 10%-10 1 0 CPICH 1 10%-10 0 0 PICH 1 1.6%-18 16 120 包 含 PCH 的 S-CCPCH(SF=256)1 1.6%-18 3 0 DPCH(SF=128)16/32/64 共 76.8%见 表 18 见 表 18 见 表 18 表 18 测试模 式 1中 DPCH的 扩展码、定 时偏 置和电 平 设置 码 定 时 偏 置（X256T chip）电 平 设置（dB）（16 codes）电 平 设置（dB）（32 codes）电 平 设置（dB）（64 codes）2 86 10 13 16 11 134 12 13 16 17 52 12 14 16 23 45 14 15 17 31 143 11 17 18 38 112 13 14 20 47 59 17 16 16 55 23 16 18 17 62 1 13 16 16 69 88 15 19 19 78 30 14 17 22 85 18 18 15 20 94 30 19 17 16 102 61 17 22 17 113 128 15 20 19 119 143 9 24 21 7 83 20 19 13 25 18 21 20 103 14 18 27 97 14 20 35 56 16 24 41 104 19 24 51 51 18 22 58 26 17 21 64 137 22 18 74 65 19 20 82 37 19 17 88 125 16 18 DB11/T 1155 2015 13 表 18 测试模 式 1中 DPCH的 扩展码、定 时偏 置和电 平 设置（续）码 定 时 偏 置（X256T chip）电 平 设置（dB）（16 codes）电 平 设置（dB）（32 codes）电 平 设置（dB）（64 codes）97 149 18 19 108 123 15 23 117 83 17 22 125 5 12 21 4 91 17 9 7 18 12 32 20 14 21 17 19 29 19 22 59 21 26 22 19 28 138 23 34 31 22 36 17 19 40 9 24 44 69 23 49 49 22 53 20 19 56 57 22 61 121 21 63 127 18 66 114 19 71 100 22 76 76 21 80 141 19 84 82 21 87 64 19 91 149 21 95 87 20 99 98 25 105 46 25 110 37 25 116 87 24 118 149 22 122 85 20 126 69 15 5.6.4 WCDMA的 Node B设备能效测试 步骤 DB11/T 1155 2015 14 WCDMA的 Node B设备能效测试步骤 见 YD/T 2404-2012中 6.6。5.6.5 WCDMA的 Node B设备能效计算方法 WCDMA的 Node B设备 输入 功率、输 出功率计算分 别见 YD/T 2404-2012中 4.2、4.3。WCDMA的 Node B设备能效计算方法 见 公 式（5）：iequipmentNodeBequipmentP100%Pm=.(5)式 中：iNodeBm Node B设备能效；equipmentP Node B设备 机顶输 出功率；equipmentP Node B设备电源 输入 功率。5.7 CDMA-2000的 Node B设备能效 5.7.1 CDMA-2000的 Node B设备能效测试系统和参考点 CDMA-2000的 Node B设备能效测试系统和参考点 见 YD/T 2404-2012中 6.3。5.7.2 CDMA-2000参考基站配置 CDMA-2000基站的参考基站配置：参考站型：S1/1/1（1个 1X载波），S2/2/2（1个 1X载波 及 1个 HRPD载波），S4/4/4（2个 1X载波 及 2个 HRPD载波），S5/5/5（3个 1X载波 及 2个 HRPD载波），S7/7/7（4个 1X载波 及 3个 HRPD载波）；各 载波 发 射 功率（有 数据 发 射 时）：见 CDMA-2000业务负荷模型；单 位 载波 参考 发 射 功率：S1/1/1、S2/2/2、S4/4/4为 20W，S5/5/5、S7/7/7站型 为 15W；数据 类 型：伪随 机比 特序 列；参考 小区 信 道 模型：见 表 19；分 布 式 基站 采 用 星 型 连 接；每扇区 中 各 载波 工 作 频点 在 设备 支持 的频 带 内平均 分 布。DB11/T 1155 2015 15 表 19 CDMA-20
