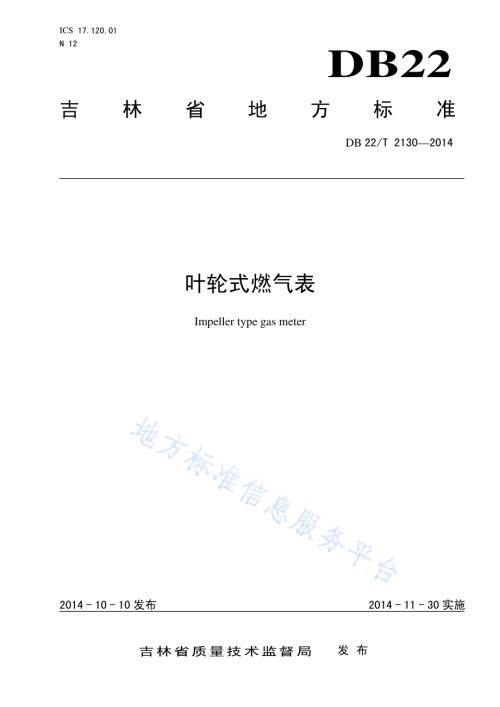

ICS 17.120.01 N 12 DB22 吉林省地方标准 DB 22/T 21302014 叶轮式燃气表 Impeller type gas meter 2014-10-10发布 2014-11-30实施吉林省质量技术监督局 发布 DB22/T 21302014 I 前 言 本标准按照GB/T 1.12009 给出的规则起草。本标准由吉林省农业委员会提出。本标准由吉林省工业和信息化厅归口。本标准起草单位：吉林天意仪表科技有限责任公司。本标准主要起草人：于洪江、郝勇壮、曹存富、王晓慧、李伟光、王宏伟、高嵩。DB22/T 21302014 1 叶轮式燃气表 1 范围 本标准规定了叶轮式燃气表的术语和定义、分类、技术要求、试验方法、检验规程、标志、包装、运输及贮存。本标准适用于以叶轮式结构，用于天然气、石油液化气、沼气、秸秆气、人工煤气计量的燃气表。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 6968 膜式燃气表 CJ/T 112 IC卡家用膜式燃气表 3 术语和定义 GB/T 6968 界定的及下列术语和定义适用于本文件。3.1 基表 base table 叶轮式燃气表。3.2 叶轮式燃气表 impeller rotary type gas meter 用叶轮旋转传动机构带动计数装置达到计量燃气体积流量的仪表。3.3 燃气预购量 gas amount 用户在燃气销售部门交款后，写在射频卡中预购燃气的量。3.4 自动计费 automatic accounting 燃气表自动地从表中存储的预购量减去实际使用量，自动实现计费。3.5 剩余预购量 surplus gas DB22/T 21302014 2 用户还没有使用的预购量。3.6 静态工作电流 static working current 没有信号输入、输出时控制器的工作电流。4 分类 4.1 结构形式 由壳体、射流盘、喷嘴、叶轮、传动系统和计数器等组成。4.2 类别 叶轮式燃气表分为智能型和普通型。4.3 型号 G 最大流量 m/h 分类 普通 P 智能 Z 燃气表 企业代号 示例：GZ4 表示：某企业生产的最大流量为4 m/h的智能型燃气表。图1 4.4 基本参数 叶轮式燃气表基本参数见表1。表1 电压 V 4.5 外形尺寸 Mm 205130134（长宽高）重量 kg 1.3 最大流量值（qmax）最小流量（qmin）上限值 1 0.016 1.6 0.016 2.5 0.016 4 0.025 测 量 范 围 m/h 6 0.040 DB22/T 21302014 3 表1（续）最大流量值 qmax 最小流量上限值 qmin 10 0.060 16 0.100 25 0.160 40 0.250 65 0.400 测 量 范 围 m/h 100 0.654 5 技术要求 5.1 工作环境条件 符合下列工作条件，应能正常工作：a)电压 3 V9 V；b)温度-20+40，且适应工作介质温度变化范围不小于 40 K；c)湿度 90%；d)最大工作压力 10 kPa；e)电压波动范围 3 V4.5 V。5.2 防逆转设计 应符合GB/T 6968 的规定。5.3 预付费装置 应符合CJ/T 112 的规定。5.4 外观要求 燃气表无凹痕、损伤、螺纹损伤，焊缝应平，表面涂层应平整光洁，色泽一致，无皱折、流痕、针孔、起泡等缺陷。5.5 电气控制 5.5.1 智能型 应符合CJ/T 112 的规定。5.5.2 读卡性能 正常工作条件下，射频卡在感应区反复刷卡10万次，应能正常读写。燃气表控制应符合CJ/T 112 的规定。5.6 指示装置 DB22/T 21302014 4 5.6.1 普通型应符合 GB/T 6968 的规定。5.6.2 智能型应符合 CJ/T 112 的规定。5.7 计量性能 应符合GB/T 6968 的规定。5.8 结构与材料 应符合GB/T 6968 的规定。5.9 机械性能 应符合GB/T 6968 的规定。5.10 传动性能 应平稳，无卡滞现象。6 试验方法 6.1 防逆转设计 按照GB/T 6968 的规定执行。6.2 预付费装置 按照CJ/T 112 的规定执行。6.3 外观 采用目测的方法进行。6.4 电气控制 智能型按照CJ/T 112 的规定执行。6.5 读卡性能的耐久性试验 正常工作条件下，射频卡在感应区反复刷卡10万次，查看是否能正常读写。6.6 指示装置 6.6.1 普通型应按照 GB/T 6968 的规定执行。6.6.2 智能型应按照 CJ/T 112 的规定执行。6.7 计量性能 按照GB/T 6968 的规定执行。6.8 结构与材料 按照GB/T 6968 的规定执行。6.9 机械性能 DB22/T 21302014 5 按照GB/T 6968 的规定执行。7 检验规则 按照GB/T 6968 的规定执行。注：智能型电控性能为型式检验项目。8 标志、包装、运输、贮存 按照GB/T 6968 的规定执行。_
