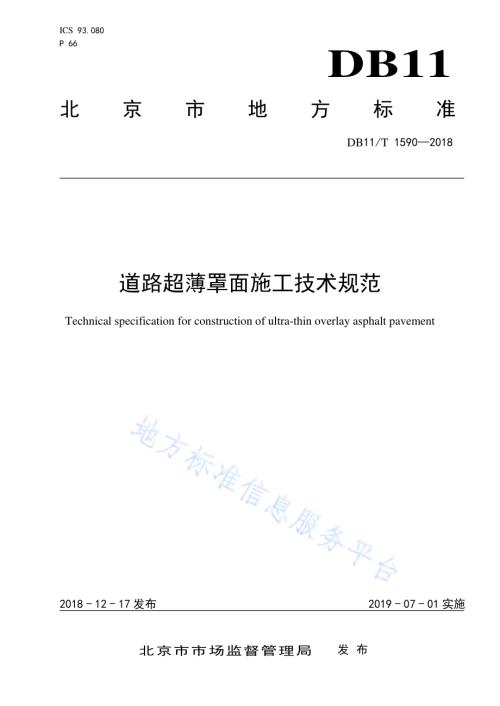

ICS 93.080 P 66 DB11 北京市地方标准 DB11/T 1590 2018 道路 超薄 罩面 施工 技术 规范 Technical specification for construction of ultra-thin overlay asphalt pavement 2018-12-17 发布 2019-07-01 实施 北 京 市 市 场 监 督 管 理 局 发布 DB11/T 1590 2018 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 缩 略语.1 5 适 用条 件.1 6 原 材料 要求.2 7 配 合比 设计.5 8 施 工工 艺.6 9 质 量管 理与 检验 验收.9 DB11/T 15902018 II 前 言 本标准 按 照 GB/T 1.1 2009 给出 的规 则起 草。本标准 由北 京市 交通 委员 会提出 并归 口。本标准 由北 京市 交通 委员 会组织 实施。本标准 起草 单位：北 京市 政路桥 建材 集团 有限 公司、北京 市政 路桥 正达 道路 科技有 限公 司、北京市政路桥股 份有限公司、北京市城市 道路养护管理中心、北京 特希达交通勘察设计院有 限公司、唐山市交通 运输局、北京建筑大学、北京路鹏达市政建设有限 责任公司、北京城建十建 设有限公司、北 京建 工路 桥集 团有限 公司。本标准 主要 起草 人员：李 振、柳浩、杨 丽英、王 真、程 根源、俞 宏熙、关 爱 博、马瑞、靳 军、李会、吕嘉、张 爱军、段文志、王超、蔡 硕果、刘文明、杜晓明、朱利勇、徐世法、季节、杨炎生、布 海玲、屈 新龙、彭 雷、邵 继有。DB11/T 1590 2018 1 道 路超薄 罩面 施工 技术规 范 1 范围 本标准 规定 了道 路工 程 超 薄罩面 适用 条件、沥青 混 合料 配 合比 设计、施 工工 艺 和质量 管 理及 检验 验收。本标准 适用 于采 用 超 薄罩 面 的公 路及 城市 道路 沥青 路面 预 防性 养护 工程。2 规范性 引用 文件 下列文 件对 于本 标准 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 14335 化学 纤维 短 纤维线 密度 试验 方法 GB/T 14337 化学 纤维 短 纤维拉 伸性 能试 验方 法 FZ/T 01057.7 纺 织纤 维鉴 别试验 方法 第 7 部 分密 度 梯度法 JTG E20 公 路工 程沥 青及 沥青混 合料 试验 规程 JTG E42 公 路工 程集 料试 验规程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG F80/1 公路 工程 质量 检 验评定 标准 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 超薄罩 面ultra-thin overlays 在原沥 青路 面上 铺筑20mm 5mm 厚度的用于 提高 路 面服务 功能 的预 防性 养护 技术。4 缩略语 下列缩 略语 适用 于本 文件。PSSI：路面 结构 强度 指数（Pavement Structure Strength Index）PCI：路面 损坏 状况 指数（Pavement Condition Index）RQI：路 面行 驶质 量指 数（Riding Quality Index）TFOT：沥 青薄 膜加 热试 验（Thin Film Oven Test）RTFOT：沥青 旋转 薄膜 加 热试验（Rolling Thin Film Oven Test）5 适用条 件 DB11/T 1590 2018 2 超薄罩 面适 用于 结构 强度 足够、表 面状 况尚 好的 路 面，允许 的路 面损 坏类 型 和程度 包括：轻微 不规则裂缝、轻 微龟 裂、轻微 车 辙、麻 面、轻微 松散、泛 油 和磨光。超 薄罩 面适 宜路 况的判 断标 准采 用PSSI、RQI 和PCI 三项 指标。其中，PSSI 和RQI 为 检验指标，PCI 为判断指 标。即在PSSI 和RQI 满足要求的前 提下，以PCI 为判 断路 面是 否 需要进 行预 防性 养护 的标 准。适 宜实 施超 薄罩 面的 路面技 术条 件见 表1。表1 适宜实 施超 薄罩 面的 路面 技术条 件 道路等级 高速公路、一级公路、城市快速路、城市主干路 二级公路、城市次干路 三级及以下公路、城市支路 PSSI 85 RQI 85 80 4.0 PCI 85 80 80 6 原材料 要求 6.1 沥青 超薄罩 面 沥青 混合 料中沥 青可根 据工程 技术 要求选 择70#沥 青、改性沥 青、橡 胶沥青、复合 改性 沥青 等，沥青 性能 试验 按照JTG E20 执行，70#沥青（A 级）指 标应 满足JTG F40 的要求，改性 沥青、橡 胶沥青、复合 改性 沥青 等技 术指标 应符 合表2的 规定。表2 沥青技 术要 求 项目 单位 沥青种类 试验方法 改性沥青 橡胶沥青 复合改性沥青 针入度（25,100g,5s）0.1mm 60-80 30-60 30-70 T 0604 延度（5，5cm/min）cm 30 20 15 T 0605 软化点 TR&B 75 65 70 T 0606 运动粘度 Pa.s 3（135）35（180）3（170）T 0625 闪点 230 T 0611 溶解度%99 T 0607 弹性恢复（25）%85 60 80 T 0662 离析,48h 软化点差,2.5 T 0661 TFOT(或 RTFOT)后残留物 质量变化%1.0 T 0610 针入度比（25）%75 T 0604 延度（5）cm 20 T 0605 注：复合改性沥青由SBS、橡胶 粉与基质沥青加工而成。6.2 粗集料 DB11/T 1590 2018 3 粗集料 技术 指标 应符合JTG F40 中的规 定，试验 按 照JTG E42执行，所用 粗 集料 还 应洁 净、干燥、表面粗 糙无 风化、不 含泥 土或杂 质、针片 状颗 粒含 量少，宜采 用玄 武岩 或辉 绿岩，相应 的性 能指 标应符合 表3 的规定。表3 粗集料 技术 要求 指 标 单 位 技术要求 试验方法 石料压碎值%26 T 0316 磨光值PSV 40 T0321 洛杉矶磨耗损失%28 T 0317 表观相对密度 2.60 T 0304 吸水率%2.0 T 0304 坚固性%12 T 0314 针片状颗粒 含量（混合料）%15 T 0312 水洗法0.075mm 颗粒含量%1 T 0310 软石含量%3 T 0320 6.3 细集料 细集料 技术 指标 应符合JTG F40 中的规 定，试 验按照JTG E42 执行，细集 料应 洁 净、干燥、无风 化、无杂质，其 技术 指标 应符 合表4 的规 定。表4 细集料 技术 要求 指 标 单 位 技术要求 试验方法 表观相对密度 2.50 T 0328 坚固性（0.3mm 部分）%12 T 0340 砂当量%60 T 0334 亚甲蓝值 g/kg 25 T 0349 棱角性（流动时间）s 30 T 0345 6.4 填料 矿粉 填 料技 术 指 标应 符合JTG F40 中的 规定，试 验按照JTG E42 执 行。应采 用 石灰岩 或岩 浆岩 中的强基性 岩石 等憎 水性 石料 经磨细 得到 的矿 粉，原 石 料中 的 泥土 杂质 应除 净，不应使 用回 收粉。矿粉 应 干燥、洁 净，能自 由地 从矿 粉仓流 出，其技 术指 标 应 符合表5的 规定。DB11/T 1590 2018 4 表5 矿粉填 料技 术要求 项 目 单 位 技术要求 试验方法 表观相对密度 t/m3 2.50 T 0352 含水量%1 T 0332 粒度范围 0.6mm 0.15mm 0.075mm%100 90100 75100 T 0351 外观 无团粒结块 亲水系数 1 T 0353 塑性指数 4 T 0354 加热安定性 实测记录 T 0355 6.5 纤维 为了提 高混合 料 的路 用性 能，可掺 加纤 维稳 定剂，超薄罩 面沥 青 混 合料 宜选 用木质 素纤 维、聚 酯纤维等，纤维 的掺 加比 例以 沥青混 合料 总量 的质 量百 分率计 算，通常 情况 下用 于超薄 罩面 的木 质素 纤维 掺量不宜 低于0.3%，聚 酯纤 维掺量 不宜 低于0.2%，其 技术指 标应 满足 表6 的规 定。表6 聚酯纤 维技术 要求 试验项目 抗拉强度（MPa）断裂伸长率（%）熔点（）直径（m）比重（g/cm3）技术要求 550 309 230 204 1.361.40 试验方法 GB/T 14337 FZ/T 01057.7 GB/T 14335 6.6 乳化沥青 超薄罩面 沥青 路面 的层间粘结 应采用SBS 改性高黏乳化沥青 作为 粘层油，其技术指标应符 合表7的规定。表7 SBS 改 性高 黏乳 化沥 青 技 术标准 试验项目 技术规格 试验方法 破乳速率 快裂 T 0658 电荷 阳离子（）T 0653 筛上剩余量（1.18mm 筛），%0.1 T 0652 标准粘度 C25.3，s 12-60 T 0621 恩格拉粘度 E25 3-30 T 0622 蒸发残留物 残留物含量，%65 T 0651 针入度（25），0.1mm 40-100 T 0604 软化点，65 T 0606 延度（5，5cm/min），cm 20 T 0605 弹性恢复（25，1h），%60 T 0662 溶解度（三氯乙烯），%97.5 T 0607 与矿料的粘附性，裹覆面积 2/3 T 0654 常温贮存稳定性 1d，%1 T 0655 5d，%5 DB11/T 1590 2018 5 7 配合比 设计 7.1 配合比 设计 原则 配合比 设计 遵循JTG F40 中 关于热 拌沥 青混 合料 设计 的目标 配合 比、生产 配合 比以及 试拌 试铺 验证的三个 阶段，确 定矿 料级 配及最 佳油 石比。表8 超薄罩 面沥青 混 合料 矿料 级配范 围 类型 级配类型 沥青种类 添加剂 纤维 型 密级配 70#直投式改性剂 聚酯纤维 型 开级配 改性沥青 型 密级配 橡胶沥青/复合改性沥青 型 密级配 改性沥青 木质素纤维 7.2 级配范 围 矿料级 配范围 应符 合 表9 的 要求。表9 超薄罩 面沥青 混 合料 矿料 级配范 围 类型 通过下列筛孔的百分率 13.2 9.5 7.2 6.7 4.75 2.36 1.18 0.6 0.3 0.15 0.075 型 100 80100 3565 2040 1836 1430 1025 720 612 48 型 100 80100 2535 2330 1222 816 612 510 47 型 100 90100 5668 3040 2332 1624 1119 815 612 59 型 100 90100 2860 2032 1426 1222 1018 916 813 7.3 马歇尔 技术 标准 超薄罩 面 沥 青混 合料 马歇 尔技术 要求 应符 合 表10的 规定。表10 马歇尔 试验 技术 要求 试验指标 单位 型 型 型 型 试验方法 试件尺寸 mm 1 0 1.6 m m 6 3.5 m m T 0702 击实次数（双面）次 75 50 75 50 T 0702 空隙率，VV%3.5 5 10 3 5 3 4 T 0708 稳定度 MS，不小于 kN 8 6 8 6 T 0709 流值 FL mm 2 5 2 5 T 0709 沥青饱和度 VFA%7080 3555 7085 7585 T 0708 飞散损失%15 15 T 0733 DB11/T 1590 2018 6 7.4 性能要求 超薄罩 面沥青 混 合料 性能 技术要求 应 符合 表11 的规定，试 验方 法按照JTG E20 执行。表11 沥青混 合料 性能 技术 要求 检验项目 单位 型 型 型 型 试验方法 车辙试验，动稳定度，不小于 次/mm 3000 3000 3000 3000 T 0719 浸水残留稳定度，不小于%80 85 85 80 T 0709 冻融劈裂 强度比，不小于%75 80 80 80 T 0729 最大 弯拉应变（-10），不小于 2000 2500 2500 T 0715 构造深度，不小于 mm 0.55 1.0 0.55 T 0731 渗水系数，ml/min 120 500 120 80 T 0971 8 施工工艺 8.1 原路面 处理 超薄 罩 面不 能作 为结 构补 强层，在 应 用前 需对 下承 层状况 进行 评估，同时 对 原路面 的局 部病 害进 行预处理。当 局部 路面 存在 下列一 种和 多种 状况 时，应在 超 薄罩 面实 施 前 对病 害进 行 预处 理。a)路面有 中等 程度 以上 的龟 裂；b)路面存 在较 严重 的横 向裂 缝和纵 向裂 缝（裂缝 宽度 超过 3mm）；c)存在因 沥青 混凝 土不 稳定 引 起的 车辙；d)沥青混 凝土 路面 表面 存在 严重的 拥包、推 移等 现象；e)路基条 件差；f)路面的 排水 条件 不良 或具 有与湿 度有 关的 损坏。8.2 混合料 的拌 和 8.2.1 拌和工 艺 超薄罩 面 沥 青混 合料 拌和 时 应严 格按 照 配 合比 设计 文件 中 提供 的 沥 青、粗集 料、细 集料、矿 粉、添加剂等 原材 料比 例 控 制计 量，拌和 设备 应配 备带 有 电子计 量、可 输出 记录 的 自 动投 料装 置。采 用添 加 剂直投工 艺生 产改 性沥 青时，添加 剂掺 加量 应根 据工 程技术 要求，通 过混 合料 的路用 性能 试验 确定。8.2.2 拌和时 间 超薄罩 面沥 青混 合料 拌和 时间应 符合 表12 的规 定。表12 超薄罩 面 沥 青混 合料 拌和 时间要 求 类型 单位 型 型 型 型 干拌时间 s 1 5 5 5 5 拌和周期 s 6 0 5 0 5 0 5 5 8.2.3 拌和温 度 DB11/T 1590 2018 7 超薄罩 面 沥 青混 合料 拌和 过程中 经加 热的 沥青 应温 度稳定，具 有一 定的 流动 性，能 使沥 青混 合料 拌和均匀。超 薄罩 面 沥 青混 合料拌和 的 相关 温度 应符合 表13 规定，当 采用 温拌 技术时，混 合料 拌和、摊 铺与压实 温度 可适 当降 低，但须保 证混 合料 性能 与压 实度。表13 超薄罩 面 沥 青混 合料 生产 温度 类型 石料加热 温度（）70#沥青加热 温度（）改性沥青加热 温度（）橡胶沥青/复合改性 加热温度（）拌和温度（）型 180190 150160 170180 型 165175 170180 型 170180 170185 型 165175 170180 8.3 混合料 的运 输 装料时 运料 车 应 按照 前、后、中 的顺 序来 回移 动，避免混 合料 级配 离析。沥 青混合 料的 运输 应根据运距、拌和 机产 量配 备数 量足够 的 运 料车。运 料车 应覆盖 保温、防 雨、防污 染。8.4 混合料 的摊 铺 8.4.1 施工准 备 及 要求 施工准 备及 要求 如下：a)超薄罩 面 沥 青路 面的 施工，不应 在气温 10 以下 以 及雨天、路 面潮 湿的 情况 下施工；b)超薄罩 面 用 SBS 改 性乳 化 沥青 撒 布量 根据 设计 文件 确定，撒布 量范 围见表 14，在施 工时 应根据界面 情况 调整 撒布 量，保证均 匀满 布。表14 改性乳 化沥 青撒布 量 范围 类型 型 型 型 型 喷洒量（L/m2）0.30.6 0.61.2 0.30.6 0.30.6 8.4.2 摊铺工 艺 超薄罩 面沥青 混 合料 宜采 用同步 摊铺 工艺，松 铺系 数应根 据类 型由 试铺 试压 确定，其摊 铺温 度见表15，摊 铺速 度 应 根据 摊铺 厚度和 超薄 罩面 沥青 混合 料类型 确定，起 步时 摊铺 应控制 在1 3m/min，起步摊铺1015m 时，经 检测 厚 度满足 要求 后，可提 高速 度 继续 摊铺。表15 超薄罩 面摊 铺要 求 类型 型 型 型 型 摊铺温度（）150 150 150 160 摊铺速度（m/min）68 610 68 68 8.5 混合料 的碾 压 8.5.1 碾压机具 DB11/T 1590 2018 8 超薄罩 面 沥 青混 合料 压实 施工 应 配备 数量 足够、吨 位适宜 的压 路机，振动压 路机应 选择13t 以 上的，轮胎压 路机 应选 择25t 以上 的。8.5.2 碾压工 艺 碾压工 艺应 符合 如下 要求：a)压路机 应紧 跟摊 铺机 进行 碾压，做到“紧 跟、有序、慢压、高 频、低幅”，应尽量 保证 沥青 混合料在 高温 条件 下完 成碾 压。碾 压速 度要 均匀，起动、停止 必须 减速 缓慢 进行，不得随 便调 头，压路机 的 碾 压速 度应 符合 表 16、17 的规 定；b)初压应 不低 于140，不 应产生 推移、裂 缝；c)复压应 紧 跟 在初 压后 进行，应 采用 轮胎 压路机，胶 轮压路 机严 禁洒 水，为防 止粘轮 宜采 用植 物油与水 的混 合液（1：1）喷涂；双钢 轮压 路机 应严 格控制 洒水 量，以沥 青不 粘轮为 宜；d)终压应 紧 跟 在复 压后 进行，终压 温度 不低 于90；e)当天碾 压的 尚未 冷却 的沥 青混合 料层 面上，不 应 停 放任何 机械 设备 或车 辆，不得散 落矿 料、油料等杂 物。表16 压路机 碾压 遍数 单位为次 类型 压路机类型 初压 复压 终压 适宜 最大 适宜 最大 适宜 最大 型 钢轮压路机 1 2 2 2 3 3 胶轮压路机 3 5 5 方式 振动 静压 型 钢轮压路机 1 1 1 方式 静压 静压 型 钢轮压路机 1 2 2 3 5 5 2 3 3 方式 振动 静压 静压 型 钢轮压路机 1 2 2 3 5 5 2 3 3 方式 振动 静压 静压 表17 压路机 碾压 速度 单位为km/h 类型 压路机类型 初压 复压 终压 适宜 最大 适宜 最大 适宜 最大 型 钢轮压路机 2.5 3.5 5 3 5 6 胶轮压路机 4 5 7 型 钢轮压路机 2.5 3.5 5 4 5 7 3 5 6 型 钢轮压路机 2.5 3.5 5 4 5 7 3 5 6 型 钢轮压路机 2.5 3.5 5 4 5 7 3 5 6 8.6 开放交 通 及 其他 DB11/T 1590 2018 9 超薄罩 面 沥 青混 合料 路面 在施工 时应 中断 交通，禁止 车辆 通行。超 薄罩 面 沥 青混合 料路 面应 待路 面温度低 于50 时 后，方可 开放交 通，不 应 洒水 降温。9 质量管理 与 检验 验收 9.1 一般规 定 9.1.1 原材料 入厂 检验 在 施工 前应 对材 料情 况进 行检查，对沥 青、集料 等 重要材 料 应 提交 最新 检测 的正式 试验 报告。各种材料施 工前 应以“批”为 单位进 行检 查，对于 添加 剂等无 法自 行检 测的 材料，应委 托有 资质 的机 构进 行检测并 出具 检测 报告，施 工方确 认合 格后 方可 使用。9.1.2 设备检 查 超薄罩 面 沥 青混 合料 路面 施工前 应对 沥青 拌和 楼、摊铺机、压路 机等 各种 施 工设备 进行 调试，对施工设备 的配 套情 况进 行认 真地检 查。9.1.3 施工检 查 超薄罩 面 施 工过 程中，施 工单位 应 按 照表10规 定进 行自检，监理 单位 按 相 关 规定的 要 进 行试 验，有质量异 常情 况时 应增加 检查 频率。沥 青 混 合料 拌和 厂 应 对 各种 原材 料、超薄 罩面 沥 青混 合料 进行 抽样 检查，加强 质 量控 制。9.2 配合比 设计 配合比 设计 遵循JTG F40 中 关于热 拌沥 青混 合料 设计 的目标 配合 比、生产 配合 比阶段，确 定矿 料级配及最 佳油 石比。9.3 试 验路 铺筑 超薄罩 面 沥 青混 合 料 大规 模施工 前，应铺 筑试 验段，确定 相应 的施 工参 数。应 针对 气候、交 通特 点和材料 情况 确定 试验 段，长度 不 小于200m，验 证生产 配合 比设 计的 沥青 用量、矿 料级配、施工 工艺等，达到设 计要 求方 可继 续施 工。9.4 取样检 验 9.4.1 混合料 抽样 检验 要求 混合料 抽样 检验 要求 如下：a)沥青拌 和厂 必须 按照 步骤 对沥青 混合 料的 生产 过程 进行质 量控 制，按 照规 定的 项目和 频度 检 查沥青混 合料 产品 的质 量，检查项 目和 频度 按 照 JTG F40 的 相关 规定 执行；b)油石比 的检 测采 用燃 烧炉 法，但 应针 对不 同的 原材 料和不 同的 结构 形式 分别 作对比 修正 试验，修正试 验采 用最 佳油 石比 和最佳 油石 比0.3%在 室内 拌制混 合料 后燃 烧，燃烧 值与真 值的 差 值的平均 值即 为修 正系 数；c)在生产 过程 中，每个 拌和 楼每生 产 1000t 取样 一次，进 行马 歇尔 击实试 验，测试混 合料 的空 隙率、马 歇尔 稳定 度、油石 比和矿 料级 配，并进 行评 定。9.4.2 厚度的 检测 要求 DB11/T 1590 2018 10 厚度的 检测 要求 如下：a)充分利 用摊 铺过 程现场 控 制，即 不断 地用 插尺 或改 锥插入 摊铺 层测 量松 铺厚 度；b)对于厚 度与 压实 度的 检测，宜采 用自 动检 测设 备。9.4.3 平整度 的检 测要 求 施工过 程中 宜 用 3m 直尺 跟踪重 点 检 查摊 铺机 停机 处、接缝 处等。施 工完 毕 后 可用 颠簸 仪或 连续 式平整度 仪 测 定平 整度。9.5 动态质 量管 理 混合料 生产 单位 宜建 立实 时传输 系统，对油 石比、拌和时 间等 参数 进行 自动 采集并 存储，供施 工与监理单 位审 阅。9.6 检测验收 根据JTG F80/1 对 超 薄罩 面 沥青混 合料 路面 施工 现场 质 量检测 与 验收，具 体指 标 应符 合表18的 要求。表18 现场检 测 指 标及 验收 要求 检查项目 质量 要求或允许偏差 检查频率 方法 外观 表面平整密实，无明显轮迹与划痕 全线连续 目测 厚度 代表值 设计值的-10%3 个点/km T 0912 极值 设计值的-20%3 个点/km T 0912 平整度 IRI 符合设计要求 平整度仪：全线每车道连续按每 100m 计算 IRI 或 T 0933 构造深度（mm）0.55 3 个点/km T 0961 渗水系数 符合设计要求 3 个点/km T 0971 摩擦系数（SFC60）54 3 个点/km T 0964 _
