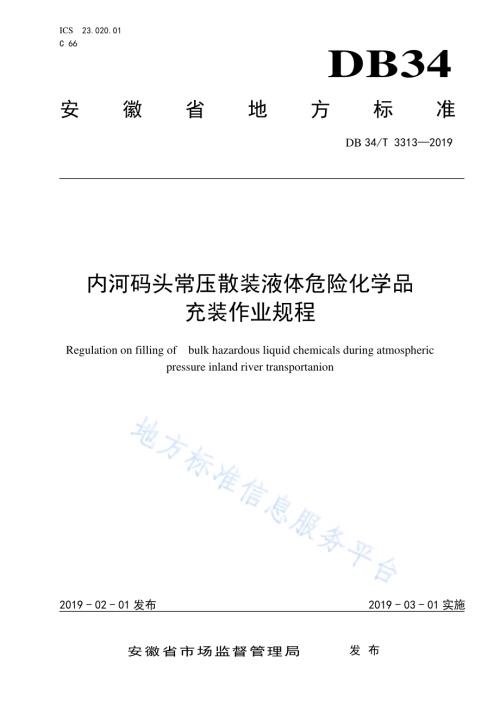

ICS 23.020.01 C 66 DB34 安徽省地方标准 DB 34/T 33132019 内河码头常压散装液体危险化学品 充装作业规程 Regulation on filling of bulk hazardous liquid chemicals during atmospheric pressure inland river transportanion 文稿版次选择 2019-02-01发布 2019-03-01实施安徽省市场监督管理局 发布 DB34/T 33132019 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽华尔泰化工股份有限公司提出。本标准由安徽省特种设备安全标准化技术委员会归口。本标准起草单位：安徽华尔泰化工股份有限公司、池州市特种设备监督检验中心、池州市计量测试所。本标准主要起草人：徐方友、金世贵、杨浩、徐玉银、纪干平、魏奇、唐俊。DB34/T 33132019 1 内河码头常压散装液体危险化学品充装作业规程 1 范围 本标准规定了内河码头常压散装液体危险化学品充装作业的术语和定义、一般要求、充装作业和应急处置。本标准适用于常压散装液体危险化学品由内河码头罐区向运输船舶的充装作业。本标准不适用于石油和类似易燃品。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 2894 安全标志及其使用导则 GB/T 11651 个体防护装备选用规范 GB 12158 防止静电事故通用导则 GB 18218 危险化学品重大危险源辨识 GB 50016 建筑设计防火规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB 50316 工业金属管道设计规范 GB 50351 储罐区防火堤设计规范 GB 50493 石油化工可燃气体和有毒气体检测报警检测设计规范 AQ 3036 危险化学品重大危险源 罐区现场安全监控装备设置规范 HG/T 20507 自动化仪表选型设计规范 HG/T 20511 信号报警及联锁系统设计规范 国务院令第591号 危险化学品安全管理条例 交通部2017年第27号令 港口危险货物安全管理规定 3 术语和定义 下列术语和定义适用于本文件。3.1 内河常压运输 inland atmospheric transport 在内陆天然河道或人工水道，采用常压容器通过船舶运送货物的一种运输方式。3.2 散装液体危险化学品 bulk liquid dangerous chemicals DB34/T 33132019 2 除石油和类似易燃品外散装的液体危险化学品。4 一般要求 4.1 码头资质 应符合危险化学品安全管理条例、港口危险货物安全管理规定的要求，并取得码头危险货物作业附证、中华人民共和国港口经营许可证。4.2 运输船舶 4.2.1 应持有有效的船舶所有权登记证书、船舶国藉证书、船舶检验合格证、内河船舶检验证书簿及船舶最低安全配员证书。4.2.2 应持有海事管理机构颁发的符合证明、安全管理证书或者临时安全管理证书。4.2.3 船员应持有中华人民共和国船员服务簿、内河船舶船员特殊培训合格证、内河船舶船员适任证书。4.2.4 船舶液货舱、货物管系及其它处所的温度、压力、探测、液位指示和溢流控制等装置应处于良好工作状态。船舶消防、防污系统或设备、可燃和有毒气体检测报警装置应完好有效。4.3 充装单位和人员 4.3.1 充装单位应建立相应的内河常压运输管理机构，建立充装管理制度，编制作业指导书，并有效实施。4.3.2 充装单位应配备危险化学品安全管理人员、申报员、特种作业人员、装卸作业人员，且应取得交通运输等部门的资质，数量满足充装作业要求。4.4 储罐区 4.4.1 储罐区防火设计应符合 GB 50016、GB 50351 等有关规定，储罐区的设备设施应处于完好状态。4.4.2 储罐区现场安全监控装备设置应符合 AQ 3036的规定。4.4.3 储罐区可燃和有毒气体报警系统应符合 GB 50493 的规定。4.4.4 储罐液位、压力、温度检测报警等设备,应符合HG/T 20507和 HG/T 20511 的规定，报警信号应远传至有人值守的场所。4.4.5 储罐和输送管线应根据储存介质特点配备相应的喷淋、保温或伴热装置，储罐和输送管线标识应醒目。4.4.6 储罐及输送管线应配置有效的静电接地和防雷设施，并符合 GB 12158和 GB 50057的规定。4.4.7 储罐区电气设备选型应符合 GB 50058 的规定。4.4.8 储罐区消防设施应完好有效。4.4.9 储罐区应设置安全标志，并符合 GB 2894和 GB 18218 的规定。4.5 充装区 4.5.1 充装区应配备可靠的防雷、防静电装置，道路应保持畅通。4.5.2 充装区应有污水、废弃物及防泄漏应急处理器材，并保持完好。4.5.3 根据充装介质特点，配备相应的防爆电器设备和工具，并定期检查。4.5.4 充装设备设施应处于完好状态且应满足充装介质要求，输送管线应安装防静电、计量和紧急切断装置。DB34/T 33132019 3 4.5.5 充装区应根据介质情况安装可燃和有毒气体报警装置。4.5.6 趸船装船应采用装卸臂。5 充装作业 5.1 充装准备和充装前检查 5.1.1 充装单位应制定相应的作业计划。5.1.2 运输船舶到达码头后，码头管理人员应按下列要求进行检查并做好记录：a)单位的相关资质；b)船舶从业人员资格证；c)船舶安全检查和相关情况确认，逐项填写船/岸安全检查表、液货船装卸作业防污染检查表、液货船充装检查记录表（见附录 A），并经双方签字确认。不符合要求的禁止进入充装区。d)船舶进入充装区前，码头安全管理人员应对船舶充装槽罐前次装载介质种类进行核查，若该次拟装介质与前次所载介质不同，应提供槽罐蒸洗置换合格证明，无合格证明的禁止进入充装区。5.1.3 根据装载介质特性，船舶进入充装区前应安装排气管防火罩。5.1.4 船舶检查合格后，装卸管理人员核对相关资质信息及提单信息进行确认，做好记录。5.1.5 船舶检查合格后，充装船舶在码头工作人员引导下驶入指定泊位并熄火，放置停船牌，将船舶与码头（趸船）可靠固定，关闭发动机和电源总开关，接好船岸间静电接地。5.1.6 根据输送介质选用充装管线，将装卸臂与船舶充装口可靠连接并固定。5.1.7 充装作业人员按充装介质穿戴好个体防护装备，装备应符合 GB/T 11651 的要求。5.1.8 充装作业人员对充装区、储罐区以及设备设施等情况进行检查，确认符合安全要求后方可作业。5.2 充装操作 5.2.1 在计量器具上设定充装货物的数量。5.2.2 作业人员缓慢开启充装管线上的阀门，巡检人员做好管线巡检。5.2.3 开启充装泵，观察泵出口压力变化，避免抽空。充装具有挥发性的危险化学品时，应先开启废气回收系统。5.2.4 充装流速不宜超过 3 m/s。5.2.5 充装过程中，做好以下检查：a)充装流速、管线压力、温度变化等情况；b)充装臂、管线密封等情况；c)与船方确认装载液位情况。5.2.6 实时监控储罐液位变化，检查计量情况，严禁超装。充装完毕时，应立即复检充装量；如有超装，应及时按作业指导书处理。5.2.7 充装结束后，对管线进行 3 次以上吹扫，在确保管内无残余液体后，方可将充装臂与船连接口断开，并关闭废气回收系统。5.2.8 吹扫完成后，关闭阀门，拆除静电接地线，并做好相关记录。5.2.9 确认充装数量后，整理液货船充装检查记录表。5.2.10 充装船舶应在操作人员现场监护下离开码头。5.2.11 充装过程中出现超过 35高温等异常天气、附近发生火灾、槽罐体泄漏等不安全因素时，立即停止充装作业，并按作业指导书妥善处理。DB34/T 33132019 4 6 应急处置 6.1 充装单位应当制定事故专项应急预案，并定期演练。6.2 根据充装介质的特性要求配备相应的应急物资及装备。6.3 发生事故时，应按照事故专项应急预案进行处置。DB34/T 33132019 5 附录A(规范性附录)液货船充装检查记录表 充装单位:天气：气温：充 装 前 检 查 使用单位 船舶所有权登记证书 有 无 船舶国藉证书 有 无 船舶检验合格证 有 无 检验有效期 年 月 日 内河船舶检验证书簿 有 无 船舶最低安全配员证书 有 无 符合证明 有 无 安全管理证书 有 无 船员服务簿 有 无 船舶船员特殊培训合格证 有 无 内河船舶船员适任证书 有 无 充装介质 液货船外观检查是否合格 是 否 空舱质量（t）满舱质量（t）安全附件是否齐全完好 是 否 紧急切断装置 有 无 舱内液位（m）号舱 舱体压力（MPa）号舱 舱内温度（）号舱 号舱 号舱 号舱 充装用管与液货船连接是否完好 是 否 船上充装管阀门连接是否完好 是 否 囤船上的管道阀门连接是否完好 是 否 防静电装置是否完好 是 否 阀门及舱体各密封面密封状况是否完好 是 否 防止船舶发生滑动的措施是否完好 是 否 检查结论 合格 不合格 检查人员 确认人 日 期 年 月 日 充 装 开始时间 日 时 分 充装泵出口压力（MPa）充装流速（m/s）充装泵电流（A）烟气回收风机电流（A）充装量（M3）或（kg）结束时间 日 时 分 充装作业人员 日 期 年 月 日 充 装 后 检 查 作业相关阀门是否关闭 是 否 充装泵是否停止 是 否 废气回收是否停止 是 否 安全附件是否良好 是 否 充装连接是否分离 是 否 舱体液位（m）号舱 舱体压力（MPa）号舱 舱内温度/号舱 号舱 号舱 号舱 检查结论 合格 不合格 检查人员 日 期 年 月 日 检查人员：充装人员 负责人：_
