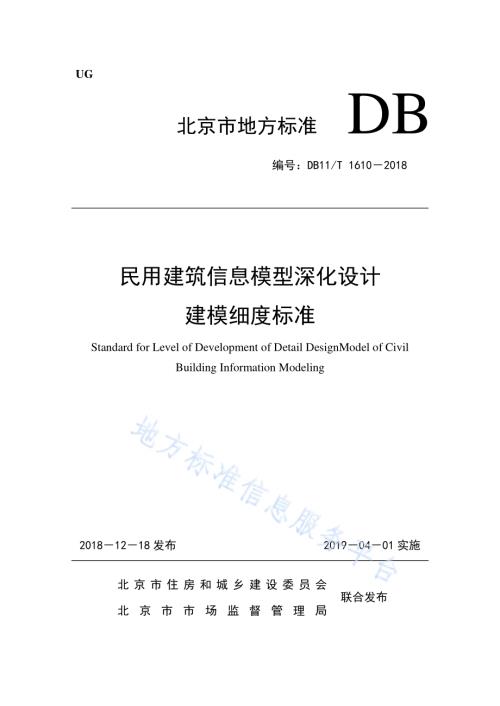

UG 北京市地方 标准 编号：DB11/T 1610 2018 民用建筑 信息模型 深化设计 建模细度 标准 Standard for Level of Development of Detail DesignModel of Civil Building Information Modeling 2018 12 18 发布 2019 0401 实施 北京市 住 房 和 城 乡 建 设 委 员 会 北京市市场监督管理局DB 联合 发布 1 北 京市地 方标准 民 用建筑 信息 模 型深 化设 计建模 细度 标准 Standard for Level of Development of DetailedDesign Model of Civil Building Information Modeling 编 号：DB11/T 1610-2018 主编部 门：中建 三局 集团 有限公 司 北京城 建科 技促 进会 广联达 科技 股份 有限 公司 批准部 门：北京 市 市 场监 督管理 局 施行日 期：2019 年 04 月01 日 2019 北京 1 前言 根据原 北京 市质 量技 术监 督局2017 年北 京市 地方 标准制 修订 项目 计划（京 质监发 2017 2号）的要求。标准 编制 组经 过深 入调查 研究，认 真总 结实 践经验，参 考国 内相 关标 准，在 广泛 征求 意见 的基 础上，制定本 标准。本标准 共14 章，主要 技术 内容包 括：1 总则；2 术 语；3 基本 规定；4 地基 与 基础；5 现浇 混凝 土 结构；6 装配 式混 凝土 结构；7 砌体 结构；8 钢结 构；9 暖通 空 调；10 给水 排水、消防；11 建筑 电气；12 室内装饰；13 屋面 工程；14 幕墙。本标准 由北 京市 住房 和城 乡建设 委员 会和 北京 市市 场监督 管理 局共 同管 理，北京市 住房 和城 乡建 设 委员会归 口并 负责 组织 实施，中建 三局 集团 有限 公司 负责具 体技 术内 容的 解释。执行 过程 中如 有意 见和 建议，请寄送 中建 三局 集团 有限 公司（地址：北京 市海 淀 区板井 路 69 号 商务 中心 写 字楼 6 层；邮编：100097；邮箱：；电话：88438080-818）。本 标准 主编 单位：中 建三 局 集团 有限 公司 北京城 建科 技促 进会 广联达 科技 股份 有限 公司 本标准 参编 单位：中 国建 筑一局（集 团）有限 公司 中国建 筑第 八工 程局 有限 公司 北京建 工集 团有 限责 任公 司 中天建 设集 团有 限公 司 北京房 建建 筑股 份有 限公 司 北京市 金龙 腾装 饰股 份有 限公司 北京城 建七 建设 工 程 有限 公司 中航建 设集 团有 限公 司 北京万 兴建 筑集 团有 限公 司 中铁北 京工 程局 集团 有限 公司 北京城 乡建 设集 团有 限责 任公司 中建城 市建 设发 展有 限公 司 北京城 建亚 泰建 设集 团有 限公司 中建一 局集 团建 设发 展有 限公司 本 标准 主要 起草 人员：赵 虎军 鲁丽 萍 李 庆达 赵 欣 姜 月菊 李卫 军 马香 明 尹 强 张德萍 谭 国炜 何景 苏 戴 金娥 侯 博 陈 滨津 杨震卿 宋 萍萍 王丽筠 王 玉峰 阮运 书 张 宝谦 张 敏 陈 劲 刘文月 魏 昌智 张继鲁 杜 岳 鞠青 娟 闫 慧清 闫伟 东 谢 校亭 郝会杰 汤 洪彬 侯本才 马 文文 本 标准 主要 审查 人员：杨 发兵 雷丽 英 段 春伟 刘占省 齐 帅 张 磊 贾正 芒 2 目次 1 总则.4 2 术语.5 3 基本 规定.6 4 地基 与基 础.7 5 现浇 混凝 土结 构.11 6 装配 式混 凝土 结构.16 7 砌体 结构.21 8 钢结 构.22 9 暖通 空调.25 10 给 水排 水、消防.27 11 建 筑电 气.29 12 室 内装 饰.32 13 屋 面工 程.37 14 幕墙.39 本标准 用词 说明.43 附：条 文说 明.44 3 CONTENTS 1 General Provisions.4 2 Terms.5 3 Basic Requirements.6 4 Basement.7 5 Cast In Place Concrete Structure.11 6 Precast Concrete Structures.11 7 Masonary Structure.21 8 Steel Structure.22 9 Heating,Ventilation and AirConditioning.25 10 Plumbing、Fire Protection.27 11 Electric.29 12 Interior Decoration.32 13 Roofing.37 14 Curtain Wall.39 Explanation of Wording in ThisStandard.43 Addition:Explanation of Provisions.44 4 1 总则 1.0.1 为贯 彻落实 建筑 业信 息化发 展政 策，规范 和引 导施工 深化 设计 模型 的建 模细度，提 高模型质 量和 应用 效率，编 制本标 准。1.0.2 本标 准 适用 于 北 京市 行政区 域内 民用 建筑 工程 新建、扩建、改建 项目 深 化设计 模型 的建模细 度。1.0.3 深化 设计模 型 的 建模 细度 除 应符 合本 标准 外，尚应符 合 国 家和 北京 市现 行有关 标准 的规定。5 2 术语 2.0.1 建筑 信息模型 building information modeling，building information model(BIM)在建设 工程 及设 施全 生命 期内，对其 物理 和功 能 特 性进行 数字 化表 达，并依 此设计、施工、运营 的过 程和 结果 的总称。简 称模 型。2.0.2 深化 设计模 型 detail design model 在设计 交付 模型 的基 础上，按照 施工 的需 要对 模型 进行细 化、补充、完善 所 形成能 达到施工 应用 深度 的建筑 信 息模型。2.0.3 几何 信息 geometry information 体现模 型元素 的 外观 尺寸、构件 组成、空 间位 置 的 属性信息。2.0.4 非几 何信息 non-geometry information 除几何 信息 外其 他反映 模型 元素 属性 的各 类信 息。6 3 基本 规定 3.0.1 深化 设计模 型内 容应 包含地 基与 基础、现浇 混 凝土结 构、装 配式 混凝 土 结构、砌 体结构、钢 结构、暖 通空 调、给水排 水、消防、建筑 电 气、室 内装饰、屋面 工程、幕墙。3.0.2 深化 设计模 型宜 在施 工图或 施工 图设 计模 型基 础上，根据 深化 设计 要求 通过新 建、修改、细 化等 工作 进行。3.0.3 深化 设计模型 创建 所 采用软 件 应 具备 可视 化展 示、空间 协调、工 程量 统 计、深化 设计出图、信息 录入 和报 表生 成等功 能，宜具 备开 放或 兼容的 数据 格式 进行 模型 数据交 换的 能力。3.0.4 深化 设计模型 细 度应 包含模 型元 素、与该 模型 元素对 应的 几何 信息 和非 几何信 息。3.0.5 深化 设计模 型 宜 使用 开放或 兼容 的数 据格 式进 行模型 数据 交换。3.0.6 深化 设计模 型宜 按专 业分开 创建，并 保持 基点 的一致。宜 根据 工作 分解 结构（WBS）和施工 方法 对模 型元 素进 行必要 的拆 分或 合并 处理。3.0.7 深化 设计模 型 宜 包括 创建者 与更 新者、创建 和 更新时 间、所 使用 的软 件 与版本，以及软硬件 环境 等可 追溯 和重 现的信 息。3.0.8 特殊 节点深 化设 计模 型宜新 建模 型作 为独 立成 果应用。3.0.9 本标 准中所含 模 型元 素、几 何信 息和 非几 何信 息 应为 深化 设计 模型 最低 细度要 求，具体模型 信息 应根 据 建 模深 度确定。7 4 地基 与基础 4.0.1 地基 与 基础 深化 设计 模型应 包括 地基、基 础 和 土方工 程。4.0.2 地基 深化设计 模型 所 包含的 内容、模 型元素、几何信息 和 非几 何信 息应符 合表 4.0.2 的 规定。表 4.0.2 地基深化设计模型 细度 内容 模型元素 几何信息 非几何信息 天然地基 地基土 土体 天然 地 基设 计标 高 土体 分 层厚 度、分布 范围 各层土 体类 型、土质 地基土 承载 力设 计值、自然 含水 率、天然 密度、最 大干密 度 强夯地 基 强夯 影 响范 围土 体 强夯起 始标 高 强夯 终 止标 高 土体 分 层厚 度、分布 范围 各层土 体类 型、土质 地基土承 载力 设 计 值、自然 含 水 率、天 然 密 度、最大 干 密度、强夯后密 度 挤密地 基 天然 地 基土 挤密土体 地基 设 计标 高 土体 分 层厚 度、分布 范围 各层土 体类 型、土质 地基土承 载力 设 计 值、自然 含 水 率、天 然 密 度、最大 干 密 度、换填后密 度 挤密土 的土 质 换填地 基 换填后 土体 地基 设 计标 高 换填 厚 度、范围、分 层信 息 原状土 各层 土体 类型、土 质 换填土 体的 自然 含水 率、天然密 度、最大 干密 度、压实度 等信 息 换填后 地基 承载 力设 计值 8 4.0.3 基础 深化 设 计模 型所 包含的 内容、模 型元素、几何信息 和 非几 何信 息应符 合表 4.0.3 的 规定。表 4.0.3 基础深化设计模型 细度 内容 模型 元素 几何信息 非几何信息 灌注桩 基础 钢筋笼 混凝土 注浆管 声测管 灌注桩 尺寸、定 位信 息 复杂节 点钢 筋尺 寸及 定位 注浆管、声 测管 的尺 寸、数量、定位 灌注桩 受力 类型、桩 端持 力层、承载 力设 计值 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 注浆压 力值 预制 桩 基础 预制桩 桩体 吊环 接长装置 预制桩 尺寸、分 段长度、总长度、定 位 复杂节 点钢 筋、钢绞 线 尺 寸及定 位 预制桩 受力 类型、桩 端持 力层、承载 力 设 计值 灌注桩 受力 类型、桩 端持 力层、承载 力设 计值 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋、钢构 件、钢绞 线 材 质、等 级 混凝土 基础 复杂节 点钢 筋模 型 混凝土 结构缝 预留预埋 基础尺 寸 及 定位 信息 钢筋、混凝 土 布 置位 置 结构留缝 位置 预留预 埋尺 寸及 定位 信息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 混凝土 防水 等级 节点防 水构 造主 材质 砌体基 础 砌体模 型 钢筋 预留预埋 砌块尺 寸及 定位 信息 灰缝厚 度 预留预 埋尺 寸及 定位 信息 砌块材质 砂浆材质 系统类 型 混凝土 强度 等级 9 4.0.4 土方 工程深化 设计 模型 所包 含的 内容、模 型元素、几 何信 息 和 非几 何信 息 应符 合表 4.0.4 的 规定。表 4.0.4 土方工程深化设计 模型 细度 内容 模型 元素 几何信息 非几何信息 无支护 土方 土方地 形 场地边 界（用地 红线、高 程、正 北）地形表 面 施工场 地布 置 土方开 挖分 块 土方回 填分 块 与施工 场地 布置 相关 的标 注 土层、土质 信息 土钉墙 支护 土方 土钉 喷射混 凝土 面层 排水孔 支护坡 面高 度、放坡（分 级放坡）角 度 土钉长 度、间距、入 土角 度 钢筋网 片纵 横间 距 喷射混 凝土 面层 厚度 排水孔 入土 深度、直 径、间距 土钉、钢筋 网片 材质、等 级 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 排水孔 材质 灌注桩 支护 土方 桩体 钢筋笼 冠梁 桩间喷 护 排水孔 排桩尺 寸、长度、间 距、入土深 度 复杂节 点钢 筋尺 寸及 定位 冠梁尺寸 桩间喷 护 厚 度、配筋 间距、拉结 间距 排水孔 入土 深度、直 径、间距 钢筋材 质、等级 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 排水孔 材质 内支撑 土方 支撑梁 支撑立柱 钢结构 连接 节点 支撑梁 尺寸、定 位信 息 支撑立 柱尺 寸、定位 信息 支撑立柱 长度、入土 深度 信息 钢结构 焊缝、螺 栓定位 信息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 钢构件 及 附 属构 件 材 质、类型、标准 10 内容 模型 元素 几何信息 非几何信息 地下连 续墙 支护土方 地下连 续墙 墙体 钢筋笼 槽段接 头装 置 注浆管 墙体厚 度、分段 长度、高 度、入 土深 度 复杂节 点钢 筋尺 寸及 定位 接头尺寸 注浆管 尺寸、间 距、长度 钢筋材 质、等级 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 槽段接 头类型 注浆压 力 桩锚 支 护土 方 锚杆体 锚杆定 位 器 锚头（含角 度板、承 压板）腰梁 注浆管 排气管 锚杆间距、长度（自由端长度和锚固 段长度）、入 土角 度 锚杆定 位器 间距 锚头尺 寸、角度 腰梁定 位、尺寸 注浆管、排 气管 定位、尺 寸 锚杆类型 各类材质 锚杆张拉 锁 定值、控 制值 腰梁型号 注浆类 型、注浆 压力 11 5 现 浇混凝土结构 5.0.1 现浇 混凝土 结构 深化 设 计模 型应 包括 现浇 混凝 土 墙、柱、梁、板 及 楼梯。5.0.2 墙深 化设计 模型 所包 含的内 容、模型 元素、几何 信息 和非 几何 信息 应符 合表 5.0.2 的规 定。表 5.0.2 墙深化 设计模型细度 内容 模型 元素 几何信息 非几何信息 现浇 混 凝土 墙 复杂节 点钢 筋模型 混凝土 预留预埋 墙体尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 刚性防 水节点 构 造尺 寸 预埋件、预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂、保 温材 料信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 混凝土 防水 等级 节点防 水构 造主 材质 劲性 混 凝土 墙 钢结构 复杂节 点钢 筋模型 混凝土 预留预埋 钢结构 几何 信息 墙体尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 预埋件、预 留洞 口尺 寸及 定位信 息 刚性防 水节点 构 造尺 寸 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 混凝土 防水 等级 节点防 水构 造主 材质 钢结构 非几 何信息 12 5.0.3 柱深 化设计 模型 所包 含的内 容、模型 元素、几何 信息 和非 几何 信息 应符 合表 5.0.3 的规 定。表 5.0.3 柱深化 设计模型细度 内容 模型 元素 几何信息 非几何信息 现浇混 凝土 柱 复杂节 点钢 筋模型 混凝土 柱帽 牛腿 预埋件 柱体、柱帽、牛 腿尺 寸及 定位信 息 复杂节 点钢 筋尺 寸及 定位 预埋件 尺寸 及定 位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 牛腿材 质 钢筋材 质、等级 主筋型号 数量、箍筋 间距、加密 区箍 筋间 距 预埋埋 件类 型及 对应 专业 柱编号 信息 劲性混 凝土 柱(内包 钢结 构)钢结构 复杂节 点钢 筋模型 混凝土 预埋件 钢结构 几何 信息 柱体尺 寸及 定位 信息 复杂节 点钢 筋尺 寸 预埋件 尺寸 及定 位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 对应 专业 劲钢混 凝土 柱编 号信 息 钢结构 非几 何信息 钢管混 凝土 柱(外包 钢结 构)钢结构 复杂节 点钢 筋模型 混凝土 钢结构 几何 信息 柱体尺 寸及 定位 信息 顶升浇 筑 混 凝土 的 进 料口、泄压 孔 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 混凝土 浇筑 方式 顶升浇 筑混 凝土 的特 殊要 求 钢结构 非几 何信息 13 5.0.4 梁深 化设计 模型 所包 含的内 容、模型 元素、几何 信息 和非 几何 信息 应符 合表 5.0.4 的规 定。表 5.0.4 梁深化 设计模型细度 内容 模型元素 几何信息 非几何信息 现浇混 凝土 梁 复杂节 点钢 筋模型 混凝土 预留预埋 梁尺寸 及定 位信 息 复杂节 点钢 筋尺 寸及 定位 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 框架梁 编号 信息 劲性混 凝土 梁 钢结构 复杂节 点钢 筋模型 混凝土 预留预埋 钢结构 几何 信息 梁尺寸 及定 位信 息 复杂节 点钢 筋尺 寸及 定位 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 钢结构 连接 方式 以及 防锈 防腐涂 抹层 信息 钢结构 螺栓 连接 及螺 栓规 格、信 息 框架梁 编号 信息 预应力 梁 复杂节 点钢 筋模型 混凝土 预留预埋 钢绞线 锚固件 梁体尺 寸及 定位 信息 钢绞线 尺寸 及定 位信 息 复杂节 点钢 筋尺 寸及 定位 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 钢绞线 类型 及包 覆层 钢筋、钢绞 线等 级、束数 预埋件 预留 洞对 应专 业 预应力 梁编 号信 息 钢绞线 预应 力张 拉方 式、要求 14 5.0.5 板深 化 设计 模型 所包 含的内 容、模型 元素、几 何信息 和非 几何 信息 应符 合表 5.0.5 的规 定。表 5.0.5 板深化 设计模型细度 内容 模型元素 几何信息 非几何信息 现浇混 凝土 楼面板 复杂节 点钢 筋模型 混凝土 预留预埋 板尺寸 及定 位信 息 板的坡 度信 息 复杂节 点钢 筋尺 寸及 定位 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 现浇混 凝土 空心楼 板 复杂节 点钢 筋模 型 混凝土 填充物 预留预 埋 板尺寸 及定 位信 息 板的坡 度信 息 复杂节 点钢 筋尺 寸及 定位 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 填充物 材质 预埋件 预留 洞对 应专 业 现浇混 凝土 密肋楼 板 复杂节 点钢 筋模型 肋梁 混凝土 预留预埋 板尺寸 及定 位信 息 板的坡 度信 息 肋梁尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗 等 级、外 加剂 信息 钢筋材 质、等级 预埋件 预留 洞对 应专 业 压型钢 板楼 板 压型钢 板 混凝土 结构交叉 部位 钢 筋模 型 预留预埋 钢结构 几何 信息 楼板尺 寸及 定位 信息 板的坡 度信 息 复杂节 点钢 筋尺 寸及 定位 预留洞 口尺 寸及 定位 信息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 压型钢 板最 大 无 支撑 跨度 楼板边模 封边 形式 钢结构 连接 方式 以及 防锈 防腐涂 抹层 信息 预埋件 预留 洞对 应专 业 钢筋桁 架 楼承板 钢筋桁 架板 混凝土 结构交 叉部 位钢 筋模 型 钢结构 几何 信息 楼板尺 寸及 定位 信息 板的坡 度信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 钢筋桁 架 楼 承板 最大 无支 撑跨度 15 内容 模型元素 几何信息 非几何信息 预留预埋 钢筋桁 架类 型 及 重要 尺寸 预留洞 口尺 寸及 定位 信息 楼板边模 封边 形式 预埋件 预留 洞对 应专 业 预应力 楼面板 复杂节 点钢 筋模型 混凝土 钢绞线 预留预埋 板尺寸 及定 位信 息 板的坡 度信 息 复杂节 点钢 筋尺 寸及 定位 钢绞线 尺寸 及定 位信 息 预埋件 及预 留洞 口尺 寸及 定位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 钢绞线 类型 及包 覆层 预埋件 预留 洞对 应专 业 钢绞线 预应 力张 拉方 式、要求 设备基础 钢筋模型 混凝土 预留预埋 基础尺 寸 及 定位 信息 钢筋尺 寸及 定位 预留预 埋尺 寸及 定位 信息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 预埋件 对应 专业 5.0.6 楼梯 深化设计 模型 所 包含的 内容、模 型元 素、几何信 息 和 非几 何信 息 应 符合 表 5.0.6 的 规定。表 5.0.6 楼梯深化 设计模型 细度 内容 模型元素 几何信息 非几何信息 楼梯 钢筋 混凝土 楼梯栏 杆预 留预 埋 楼梯尺 寸及 定位 信息 钢筋尺 寸 预埋件 尺寸 及定 位信 息 混凝土 强度 等级、抗 渗等 级、外 加剂 信息 钢筋材 质、等级 梯跑类 型（两端 支撑 条件）预埋件 材质 16 6 装配式 混凝土结构 6.0.1 装配 式混 凝 土 结构 深化 设计 模型 应包 括预制 夹 心保温 墙板、预制 剪力 墙板、预 制柱、预 制叠合 梁、预制 叠合 板、预制 楼梯、预制 阳台 板、预制 空调板、预 制外 挂墙 板、预制 防火隔 板、保温 装饰 一体 化 板。6.0.2 装配 式混凝 土结构 深 化设计 模型 所包 含的 内容、模型 元素、几 何信 息 和 非几何 信息 应符 合 表 6.0.2 的规定。表 6.0.2 装配式混凝土深化 设计模型 细度 内容 模型元素 几何信息 非几何信息 预制夹 心保温墙板 结构层 保温层 外叶板 预留预 埋 配筋信 息 企口构 造 结构层 尺寸 外叶板 尺寸 保温层 尺寸 洞口尺 寸及 定位 信息 企口构 造尺 寸 墙体钢 筋 定 位信 息 埋件定 位信 息 复杂节 点钢 筋尺 寸及 定位 混凝土 强度 等级 保温材 料信 息 钢筋直 径、数量、下 料长 度、保 护层、等 级 预留预 埋的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量、规格 统计 钢筋连 接套 筒信 息 构件编 号 构件体 积 构件重 量 预制剪 力墙板 结构层 预留预 埋 配筋信 息 企口构 造 结构层 尺寸 洞口尺 寸及 定位 信息 企口构 造尺 寸 墙体定 位信 息 埋件定 位信 息 复杂节 点钢 筋尺 寸及 定位 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级 等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法 及 材质 埋件数 量、规格 统计 钢筋连 接套 筒信 息 17 内容 模型元素 几何信息 非几何信息 构件编 号 构件体 积 构件重 量 预制柱 柱结构 层 预留预 埋 配筋信 息 柱尺寸 及定 位信 息 复杂节 点钢 筋尺 寸及 定位 埋件定 位信 息 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 构件编 号 构件体 积、重量 预制叠 合梁 梁结构 层 预留预 埋 配筋信 息 叠合板 尺寸 及定 位信 息 洞口尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 埋件定 位信 息 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 构件编 号 构件体 积、重量 预制叠 合板 板结构 层 预留预 埋 配筋信 息 叠合板 尺寸 及定 位信 息 洞口尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 埋件定 位信 息 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 构件编 号 18 内容 模型元素 几何信息 非几何信息 构件体 积 构件重 量 预制楼 梯 楼梯结 构层 预留预 埋 配筋信 息 楼梯尺 寸及 定位 信息 预埋件 尺寸 及定 位信 息 埋件定 位信 息 复杂机 电钢 筋尺 寸及 定位 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 构件编 号 构件体 积 构件重 量 预制阳 台板 结构层 预留预 埋 配筋信 息 阳台板 尺寸 及定 位信 息 洞口尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 埋件定 位信 息 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 构件编 号 构件体 积 构件重 量 预制空 调板 结构层 预留预 埋 配筋信 息 阳台板 尺寸 及定 位信 息 洞口尺 寸及 定位 信 息 复杂节 点钢 筋尺 寸及 定位 埋件定 位信 息 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 19 内容 模型元素 几何信息 非几何信息 埋件数 量统 计 构件编 号 构件体 积 构件重 量 预制外 挂墙板 墙结构 层 预留预 埋 配筋信 息 企口构 造 结构层 尺寸 洞口尺 寸及 定位 信息 企口构 造尺 寸（尺寸 包括 长、宽、厚）墙体定 位信 息 埋件定 位信 息 复杂节 点钢 筋尺 寸及 定位 混凝土 强度 等级 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 钢筋连 接套 筒信 息 构件编 号 构件体 积、重量 预制防 火隔板 结构层 防火层 预留预 埋 配筋信 息 防火隔 板尺 寸及 定位 信息 洞口尺 寸及 定位 信息 复杂节 点钢 筋尺 寸及 定位 埋件定 位信 息 混凝土 强度 等级、防 火材 料信息 钢筋直 径、数量、下 料长 度、保 护层、等 级等 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 钢筋连 接套 筒信 息 构件编 号 构件体 积 构件重 量 20 内容 模型元素 几何信息 非几何信息 保温装 饰一体化板 保温层 外叶板 预留预 埋 配筋信 息 企口构 造 结构层 尺寸 外叶板 尺寸 保温层 尺寸 洞口尺 寸及 定位 信息 企口构 造尺 寸 墙体定 位信 息 埋件定 位信 息 复杂节 点钢 筋尺 寸及 定位 混凝土 强度 等级、保 温材 料信息 钢筋直 径、数量、下 料长 度、保 护层、等 级 预埋预 留的 类别、属 性 混凝土 抗渗 等级 节点防 水构 造做 法及 材质 埋件数 量统 计 钢筋连 接套 筒信 息 构件编 号 构件体 积 构件重 量 21 7 砌体结构 7.0.1 砌体 结构深 化设 计模 型所含 内容、模 型元素、几何信 息 和 非几 何信 息应符 合 表 7.0.1 的 规定。表 7.0.1 砌体墙深化 设计模型 细度 内容 模型 元素 几何信息 非几何信息 砌体结构 砌体墙 预留预 埋 构造柱 过梁 圈梁 反坎 预留预 埋 复杂部位 节 点模型 砌块尺 寸及 定位 信息 灰缝厚 度 预埋件 及预 留洞 口尺 寸及 定位信 息 砌块材质 砂浆材质 混凝土 强度 等级 节点编号 22 8 钢结构 8.0.1 钢结 构深 化设 计模 型 应包括 桁架、网 架、劲性 墙、劲性 钢 柱、非劲 性钢 柱、劲性 钢 梁、非劲 性钢 梁、压 型钢 板、钢筋 桁架 板、钢 楼梯、支撑、预埋件。8.0.2 钢结 构深化 设计 模型 所包含 的内 容、模型 元素、几何 信息 和非 几何 信息 应符合 表 8.0.2 的规 定。表 8.0.2 钢结构深化 设计模型 细度 内容 模型 元素 几何信息 非几何信息 桁架 桁架零 构件 节点板 螺栓 栓钉 预留孔 洞 桁架零 构件 尺寸 及定 位信 息 节点板 尺寸 及定 位信 息 预留孔 洞尺 寸及 定位 信息 劲性结 构时 栓钉 尺寸 及定 位信息 铰接时 螺栓 尺寸 及定 位信 息 刚接时 焊缝 尺寸 信息 节点板、桁 架零 构件 材质 栓钉类 型及 标准 螺栓类 型及 标准 焊缝类 型 网架 网架零 构件 节点板 网架零 构件 尺寸 及定 位信 息 节点板 尺寸 及定 位信 息 焊缝尺 寸信 息 节点板、网 架零 构件 材质 焊缝类 型 劲性墙 钢板 栓钉 节点板 预留孔 洞 螺栓 墙体尺 寸及 定位 信息 栓钉尺 寸及 定位 信息 节点板 尺寸 及定 位信 息 预留孔 洞形 状 及 尺寸 螺栓尺 寸及 定位 信息 焊缝尺 寸信 息 节点板、钢 板材 质 栓钉数 量、类型 及标 准 螺栓类 型及 标准 焊缝类 型 劲性钢 柱 钢柱 牛腿 钢柱尺 寸及 定位 信息 钢柱牛 腿尺 寸及 定位 信息 节点板、钢 柱、套筒 材质 构件编 号及 附属 零件 编号 23 内容 模型 元素 几何信息 非几何信息 节点板 预留孔 洞 栓钉 螺栓 套筒 地脚螺 栓 钢柱节 点板 尺寸 及定 位信 息 钢柱预 留孔 洞尺 寸及 定位 信息 劲性钢 柱栓 钉尺 寸及 定位 信息 螺栓尺 寸及 定位 信息 焊缝尺 寸信 息 套筒尺 寸及 定位 信息 劲性钢 柱栓 钉类 型及 标准 螺栓类 型及 标准 焊缝类 型 非劲性 钢柱 钢柱 牛腿 节点板 预留孔 洞 栓钉 螺栓 钢柱尺 寸及 定位 信息 钢柱牛 腿尺 寸及 定位 信息 钢柱节 点板 尺寸 及定 位 钢柱预 留孔 洞尺 寸及 定位 信息 螺栓尺 寸及 定位 信息 焊缝尺 寸信 息 节点板、钢 柱材 质 构件编 号及 附属 零件 编号 螺栓类 型及 标准 焊缝类 型 劲 性钢 梁 钢梁 节点板 预留孔 洞 补强措施 栓钉 螺栓 套筒 钢梁尺 寸及 定位 信息 钢梁节 点板 尺寸 及定 位 钢梁预 留孔 洞尺 寸及 定位 信息 劲性钢 梁栓 钉尺 寸及 定位 信息 螺栓尺 寸及 定位 信息 套筒尺 寸及 定位 信息 焊缝尺 寸信 息 节点板、钢 梁、套筒 材质 构件编 号及 附属 零件 编号 栓钉类 型及 标准 螺栓类 型及 标准 焊缝类 型 非 劲性 钢梁 钢梁 节点板 预留孔 洞 补强措施 螺栓 钢梁尺 寸及 定位 信息 钢梁节 点板 尺寸 及定 位 钢梁预 留孔 洞尺 寸及 定位 信息 螺栓尺 寸及 定位 信息 焊缝尺 寸信 息 节点板、钢 梁材 质 构件编 号及 附属 零件 编号 螺栓类 型及 标准 焊缝类 型 24 内容 模型 元素 几何信息 非几何信息 压型钢 板 压型钢 板及 实际 分割 栓钉 预留孔洞 压型钢 板 尺 寸及 定位 信息 栓钉尺 寸 及 定位 信息 预留洞 口 尺 寸及 定位 信息 压型钢 板型号 及 材质 栓钉类 型及 标准 预留洞口 对应 专业 钢筋桁架 板 钢板及 实际 分割 钢筋桁架 栓钉 预留洞口 压型钢 板 尺 寸及 定位 信息 钢筋桁 架 各 类钢 筋尺 寸及 定位信 息 栓钉尺 寸 及 定位 信息 预留洞 口 尺 寸及 定位 信息 压型钢 板型号 及 材质 钢筋材 质、等级 栓钉类 型及 标准 预留洞口 对应 专业 钢楼梯 踏板 梯面 梯边梁 踏板尺寸 及 定位 信息 梯面尺 寸 及 定位 信息 梯边梁 尺寸 信息 焊缝尺 寸信息 踏板、梯面、梯 边梁 材质 焊缝类型 支撑 支撑 节点板 栓钉 螺栓 支撑尺 寸及 定位 信息 节点板 尺寸 及定 位 劲性结 构时 栓钉 尺寸 及定 位信息 铰接时 螺栓 尺寸 及定 位信 息 刚接时 焊缝 尺寸 信息 节点板、支 撑材 质 构件编 号及 附属 零件 编号 栓钉类 型及 标准 螺栓类 型及 标准 焊缝类 型 预埋件 预埋件 预埋件 尺寸 及定 位信 息 预埋件 材质 25 9 暖通空调 9.0.1 暖通 空调深 化设 计模 型应包 括 风 系统 和水 系统。9.0.2 暖通 空调风 系统 深化 设计模型 所 包含 的内 容、模型元素、几何 信息 和非 几何信 息应 符合 表 9.0.2 的 规定。表 9.0.2 暖通空调风系统深 化设计模型 细度 内容 模型元素 几何信息 非几何信息 风管 管道 保温层 连接件 支吊架 其他附件 各类 模 型元 素尺 寸及 定位 信息 支吊架 间距 管道所属 系 统、类型、材 质、敷 设方 式、编号 保温 材质 连接件 及 其 他附 件所 属系 统、类 型、功能 风口 风口 格栅 连接件 各类 模 型元 素尺 寸及 定位 信息 风口规 格、形状、出 风量 性能指标 风口编号 其他技 术信息 末端 末端设 备 固定支 架 各类模 型 元 素尺 寸及 定位 信息 末端设 备的 型号、出 风量、功率 性能 指标 末端编号 固定支 架的 材质 风机 风机 风机连 接件 各类模 型 元 素尺 寸及 定位 信息 风机设 备所 属系 统、主要 性能指 标 大型设备 设备 配套管 件 阀件 与设备 整体 形状 相符 的几 何尺寸 设备位 置 配套管 件、阀件 尺寸 及定 位信息 设备所 属系 统、规格、编 号、主 要性 能指 标 安装信 息 其他部件 阀门 消声器 减震器 各类模 型 元 素尺 寸及 定位 信息 所属系 统、规格、编 号、主要性 能指 标 安装信 息 26 内容 模型元素 几何信息 非几何信息 隔振器 阻尼器 其他部件 9.0.3 暖通 空调水 系统 深化 设计模型 所包 含 的内 容、模型元素、几何 信息 和非 几何信 息应 符合 表 9.0.3 的 规定。表 9.0.3 暖通空调水系统深 化设计模型 细度 内容 模型元素 几何信息 非几何信息 暖通水 管道 管道 保温层 连接件 支吊架 其他附件 各类模 型元 素尺 寸及 定位 信息 支吊架 间距 管道所属 系 统、类型、材 质、敷 设方 式、编号 保温材 质 连接件 及 其 他附 件所 属系 统、类 型、功能 设备 水泵 锅炉 制冷机 组 冷却塔 其他设 备 配套管 件、阀门 与设备 整体 形状 相符 的几 何尺寸 设备位 置 配套管 件、阀件 尺寸 及定 位信息 所属系 统、规格、编 号、主要性 能指 标 安装信 息 27 10 给 水 排水、消防 10.0.1 给水 排水、消防 深 化设计 模型 应包 括给 水排 水 系统 和消 防系 统。10.0.2 给水 排水 系统 深化 设计模 型所 包含 的内 容、模型元素、几何 信息 和非 几何信 息应 符合 表 10.0.2 的 规定。表 10.0.2 给水排水系统 深 化设计模型细度 内容 模型元素 几何信息 非几何信息 设备 水泵 锅炉 水塔（箱）卫生器 具 其他设 备 配套管 件、阀门 与设备 整体 形状 相符 的几 何尺寸 设备位 置 配套管 件、阀件 尺寸 及定 位信息 所属系 统、规格、编 号、主要性 能指 标 安装信 息 管道 管道 保温层 连接件 支吊架 其他附件 各类模 型元 素尺 寸及 定位 信息 支吊架 间距 管道所属 系 统、类型、材 质、敷 设方 式、编号 保温材 质 保温材 质连 接件 及 其 他附 件所 属 系统、类 型、功能 部件 地漏 清扫口 其他部件 部件的 尺寸、设 置 规格 安装信 息 控制与 计量 器具 阀门 水表 流量计 报警装置 其他控 制与 计量 设备 控制与 计量 器具 尺寸 及定 位信息 所属系 统、规格、编 号、主要 功 能及
