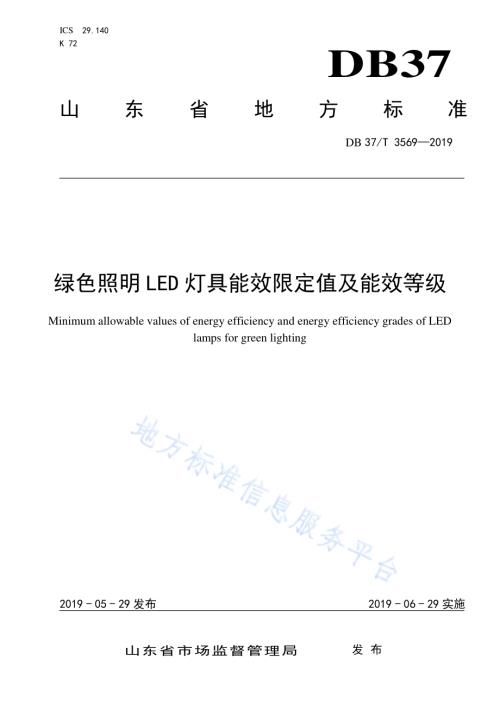

ICS 29.140 K 72 DB37 山东省 地 方 标 准 DB 37/T 3569 2019 绿色照明LED 灯具能效限定 值及能效 等级 Minimum allowable values of energy efficiency and energy efficiency grades of LED lamps for green lighting 2019-05-29 发布 2019-06-29 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3569 2019 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.2 4 技术 要求.2 4.1 能 效等 级.2 4.2 能 效限 定值.4 4.3 节 能评 价值.4 5 试验 方法.4 DB37/T 3569 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 能源 局（原山东 省经 济和 信息 化委 员会）提出 并监 督实 施。本标准 由山 东省 家用 电器 标准化 技术 委员 会归 口。本标准 起草 单位：山东 晶 华光电 科技 有限 公司、山 东华科 半导 体研 究院 有限 公司、山 东赛 阳光 电科技有限 公司。本标准 主要 起草 人：葛剑 楠、孟 祥凯、葛 衍冉、张 滨。DB37/T 3569 2019 1 绿 色照 明LED 灯具 能效限 定值及能 效等级 1 范围 本标准 规定了 绿色 照明LED 灯具中 普通照 明用 非定向 自镇流LED 灯、双端LED灯（替换 直管形 荧光 灯用）、LED 筒 灯、反 射型 自 镇流LED 灯、道路和 隧道 照 明用LED 灯具 的能效 等级、能效限 定值、节能 评价值、试 验方 法。本标准 适用 于：额定功 率2 W 60 W 范围 内,额 定电 压为AC220 V、频率 50 Hz，不具 有外 加光 学透镜 的普 通 照明用非 定向 自镇 流LED 灯；额定功 率125 W 以 下，额 定电压 为 AC220 V、频率 50 Hz，带 G13 灯头、用 于 替换相 同灯 头 而不需要 对灯 具进 行任 何改 动的双 端 LED 灯；额定功 率5 W 以上,额定 电 压为AC220 V、频率50 Hz，以 LED 为 光源 的LED 筒 灯，不 包括 使用LED 灯 的筒 灯；额定功 率 60 W 以下,额定 电压 为AC220 V、频 率50 Hz，灯 头符 合GU10、B22、E14 或E27 要求的反射 型自 镇 流LED 灯；额定电 压AC220 V、频率50 Hz 的道 路和 隧道 照明 LED 灯具。本 标 准 不适 用 于 具备 调 光功 能 的 普通 照 明 用非 定 向自 镇 流LED灯、双端LED灯（替 换 直管 形 荧 光灯用）、LED 筒灯、反 射型 自 镇流LED 灯、道 路和 隧道 照 明LED 灯具 等绿 色照 明LED 灯具。本标准 适用 的LED 灯 安全、电磁兼 容、性能 及光 通维 持率应 符合 相关 标准 的要 求。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 7000.1 灯具 第1部 分：一 般要 求与 试验 GB/T 10682 双 端荧 光灯 性能 要求 GB/T 24823 普 通照 明用LED 模块 性 能要 求 GB/T 24824 普 通照 明用LED 模块 测 试方 法 GB/T 24825 LED模 块用 直 流或交 流电 子控 制装 置 性能要 求 GB/T 24826 普 通照 明用LED 和LED模块 术语 和定 义 GB/T 24827 道 路与 街路 照明灯 具 性能 要求 GB 24906 普通 照明 用50V 以上的 自镇 流LED 灯 安 全 要求 GB/T 24908 普 通照 明用 非定向 自镇 流LED 灯 性 能 要求 GB/T 29293 LED筒灯 性 能测量 方法 GB/T 29294 LED筒灯 性 能要求 GB/T 29295 反 射型 自镇 流LED 灯性 能测 试方 法 GB/T 29296 反 射型 自镇 流LED 灯 性能 要求 GB/T 31897.201 灯 具性 能第2-1部 分：LED 灯 具特 殊要求 DB37/T 3569 2019 2 GB/T 32481 隧 道照 明用LED 灯具 性能 要求 3 术语和 定义 GB/T 29293、GB/T 29294、GB/T 29295、GB/T 29296、GB/T 10682、GB 24906、GB/T 24908、GB/T 24826、GB/T 24827、GB/T 32481 及其 相关 标准 中确 立的以 及下 列术 语和 定义 适用于 本文 件。3.1 绿色照 明 green lighting 绿色照 明是 指以 消耗 较少 的电能 达到 明显 减少 电厂 大气污 染物 排放，能 够获 得的光 照清 晰、柔 和 且不产生 紫外 线、眩光 等有 害光照，不 产生 光污 染的 照明方 式，同时 照明 灯具 在寿命 终止 后，产 品 的 部 件分解后 在不 污染 环境 的同 时可以 回收 再利 用。绿色 照明包 含高 效节 能、环保、安全、舒 适、可 回 收 再 利用5项 指标，不 可或 缺。3.2 绿色照 明LED灯具 green lighting LED lamps 符合绿 色照 明所 有指 标，以LED 为光 源的 绿色 照明LED 灯具，包 含但 不限 于普 通 照明用 非定 向自 镇流LED灯、双端LED 灯（替 换 直管形 荧光 灯用）、LED 筒 灯、反 射型 自镇 流LED 灯、道路和 隧道 照明LED 灯具。3.3 LED 灯（具）初 始光 效 the initial luminuous efficiency of LED lamps 评定LED 灯（具）能效 水平 的参数，该 参数 是LED 灯（具）初 始光 通量 与实 测功 率的比 值，单位 为流明每瓦（l m/W）。3.4 LED 灯（具）能 效限 定值 the minimium allowable vaule of LED lamps 允许LED 灯（具）的 最低 初 始光效 值。3.5 LED 灯（具）节 能评 价值 the evaluating values of energy conservation for LED lamps 评定LED 灯（具）节 能水 平 的最低 初始 光效 值。4 技术要 求 4.1 能效等 级 4.1.1 绿色照 明LED 灯 具能 效等 级分 为 1、2、3 级，其 中1 级能 效最 高。4.1.2 各等级 普通 照明 用非 定向 自镇 流 LED 灯均 不应 低于 表 1 的 规定。DB37/T 3569 2019 3 表1 普通照 明用 非定 向自 镇 流LED 灯 能效 等级 能效等级 普通照明用非定向自镇流 LED 灯初始光效 l m/W 相关色温 CCT 3500 K 相关色温 CCT 3500 K 全配光 半配光/准全配光 全配光 半配光/准全配光 1 110 115 100 105 2 90 95 80 85 3 63 70 59 65 4.1.3 各等级 双端 LED 灯（替换 直管形 荧光 灯用）均 不应 低于 表 2 的 规定。表2 双端 LED 灯（替 换直 管形 荧光灯 用）能效 等级 能效等级 双端 LED 灯（替换直管形荧光 灯用）初始光效 l m/W 相关色温 CCT 3500 K 相关色温 CCT 3500 K 1 130 105 2 105 95 3 80 72 4.1.4 各等级 反射 型自 镇 流 LED 灯均不 应低 于 表3 的 规定。表3 反射型 自镇 流LED 灯 能效 等级 能效等级 反射型自镇流 LED 灯初始光效 l m/W 相关色温 CCT 3500 K 相关色温 CCT 3500 K 1 95 85 2 80 72 3 60 55 4.1.5 各等 级LED 筒灯 均不 应低 于表 4 的规 定。表4 LED 筒 灯能 效等 级 能效等级 LED 筒灯初始光效 l m/W 相关色温 CCT 3500 K 相关色温 CCT 3500 K 1 105 95 2 85 80 3 65 60 4.1.6 各等级 道路 照 明LED 灯具 均不应 低于 表5 的规 定。表5 道路照 明LED 灯 具能 效等 级 能效等级 道路照明 LED 灯具初始光效 l m/W 相关色温 CCT 3500 K 相关色温 CCT 3500 K 1 135 130 2 115 110 3 95 90 DB37/T 3569 2019 4 4.1.7 各等级 隧道 照 明LED 灯具 均不应 低于 表6 的规 定。表6 隧道照 明LED 灯 具能 效等 级 能效等级 隧道照明 LED 灯具初始光效 l m/W 相关色温 CCT 3500 K 相关色温 CCT 3500 K 1 145 135 2 120 115 3 100 95 4.2 能效限 定值 4.2.1 普通照 明用 非定 向自 镇 流LED 灯 能效 限定 值为 表1 中 3 级。4.2.2 双端LED 灯（替 换直 管形 荧光灯 用）能效 限定 值为 表 2 中 3 级。4.2.3 反射型 自镇 流LED 灯 能效 限定值 为 表 3 中 3 级。4.2.4 LED 筒 灯能 效限 定值 为表4 中3 级。4.2.5 道路照 明LED 灯 具能 效限 定值为 表5 中 3 级。4.2.6 隧道照 明LED 灯 具能 效限 定值为 表 6 中 3 级。4.3 节能评 价值 4.3.1 普通照 明用 非定 向自 镇 流LED 灯 节能 评价 值不 低于 表 1 中 2 级 的规 定。4.3.2 双端LED 灯（替 换直 管形 荧光灯 用）节能 评价 值不 低于 表 2 中 2 级 的规 定。4.3.3 反射型 自镇 流LED 灯 节能 评价值 不低 于 表 3 中 2 级 的规定。4.3.4 LED 筒 灯节 能评 价值 不低 于表 4 中2 级的 规定。4.3.5 道路照 明LED 灯 具节 能评 价值不 低于 表 5 中 2 级的 规定。4.3.6 隧道照 明LED 灯 具节 能评 价值不 低于 表 6 中 2 级的 规定。5 试验方 法 5.1 普通照 明用 非定 向自 镇 流LED 灯 的初 始光 效、相关 色温和 光通 维持 率测 试依 据GB/T 24908 2014普通 照明 用非 定向 自镇 流LED 灯 性能 要求 中 对顶的 试验 方法 测试。5.2 反射型 自镇 流LED 灯 的初 始光效、相 关色 温和 光通 维持率 数应 按 照 GB/T 29295 2012 反射 型 自镇流LED 灯 性 能测 试方 法中 规定 的试 验方 法测 试。5.3 LED 筒 灯的 初始 光效、相 关色温 和光 通维 持率 应按 照 GB/T 29293 2012 LED 筒灯 性 能测 量方法中 规定 的试 验方 法测 试。5.4 双端LED 灯（替 换直 管形 荧光灯 用）的初 始光 效、相关色 温和 光通 维持 率应 按照 GB7000.1 2015灯具 第1 部 分：一般 要求与 试验 中 规定 的试 验方法 测试。5.5 道路照 明LED 灯 具的 初始 光效、相关 色温 和光 通维 持率应 按 照 GB/T 24827 2015 道路 与街 路 照明灯具 性 能要 求、GB/T 31897.201 2016 灯 具 性能 第 2-1 部 分：LED 灯具特 殊要 求 中规 定的试验方 法测 试。5.6 隧道照 明LED 灯 具的 初始 光效、相关 色温 和光 通维 持 率应按 照 GB/T 24824 2009 普 通照 明用LED模块 测试 方法 中 规定 的试验 方法 测试。_
