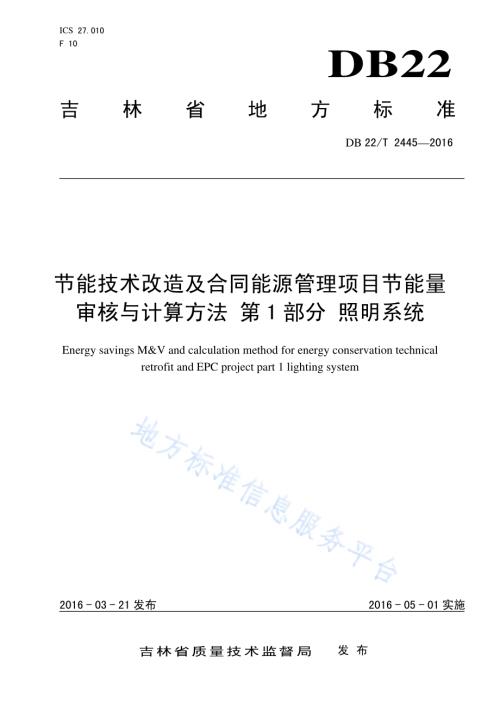

ICS 27.010 F 10 DB22 吉林省地方标准 DB 22/T 24452016 节能技术改造及合同能源管理项目节能量审核与计算方法 第1 部分 照明系统 Energy savings M&V and calculation method for energy conservation technical retrofit and EPC project part 1 lighting system 2016-03-21发布 2016-05-01实施吉林省质量技术监督局 发布 DB22/T 24452016 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由吉林省发展改革委员会、吉林省质量技术监督局共同提出。本标准由吉林省发展改革委员会归口。本标准起草单位：吉林省计量科学研究院。本标准主要起草人：关维琦、王子乔、窦艳红、李巍、李梦凯。DB22/T 24452016 1 节能技术改造及合同能源管理项目节能量审核与计算方法第1 部分 照明系统 1 范围 本标准规定了照明系统节能技术改造及合同能源管理项目的术语和定义、审核内容、节能量及节能效益计算。本标准适用于用能单位照明系统节能技术改造及合同能源管理项目的节能量审核。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50034 建筑照明设计标准 GB 7000.1 灯具一般安全要求与试验 GB/T 5700 照明测量方法 3 术语和定义 GB 50034、GB 7000.1界定的以及下列术语适用于本文件。3.1 维护系数 maintenance factor 照明装置在使用一定周期后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新装时在同一表面上所得到的平均照度与平均亮度之比。3.2 照明功率密度 lighting Power density(LPD)单位面积上的照明安装功率（包括光源、镇流器或变压器），单位为W/m2。3.3 节能效益 energy-saving benefit 实施照明节能改造项目一定时长的节能量、节约的能源费用和改造投资回收年限的总体评价。4 审核内容 4.1 改造后的光源及电器附件的安全性应满足 GB 7000.1 的要求。DB22/T 24452016 2 4.2 改造后的照度及照度均匀度应满足 GB 50034 的相关要求。4.3 改造后的照明功率密度应满足 GB 50034 的相关要求。4.4 项目参与方宜提供第三方检测机构对光源及电器附件进行的性能测试报告。4.5 项目参与方宜提供第三方检测机构按 GB/T 5700 对改造前后现场照度测试，并经维护系数修正后的报告。4.6 采用合同能源管理方式或由节能服务公司为用能单位开展照明系统节能改造项目确定项目节能量时，宜采用改造后项目实际耗电量计算节能量。5 照明系统改造节能量及节能效益计算 5.1 节能量计算 照明系统节能改造节能量按式（1）进行计算 1000)()(+=T P P P P Wyf gf yg gg.(1)式中：W 照明系统改造节能量，(kWh)；ggP 照明系统改造后光源额定功率，(W)；ygP 照明系统改造前光源额定功率，(W)；gfP 照明系统改造后光源附件额定功率，(W)；yfP 照明系统改造前光源附件额定功率，(W)；T 照明系统一定时长内实际使用时间，(h)。5.2 节约的能源费用计算 照明系统节能改造节约的能源费用按式（2）计算 dG W G=.(2)式中：G 照明系统改造一定时长节约的能源费用，（元）；dG 单位能源价格，（元/kWh）。5.3 投资回收年限计算 照明系统改造投资回收年限按式（3）计算 nTZnGGT=.(3)式中：nT 照明系统改造投资回收年限，（年）；DB22/T 24452016 3 TZG 照明系统改造投资总额，（元）；nG 照明系统改造一年内节约的能源费用，（元/年）。_
