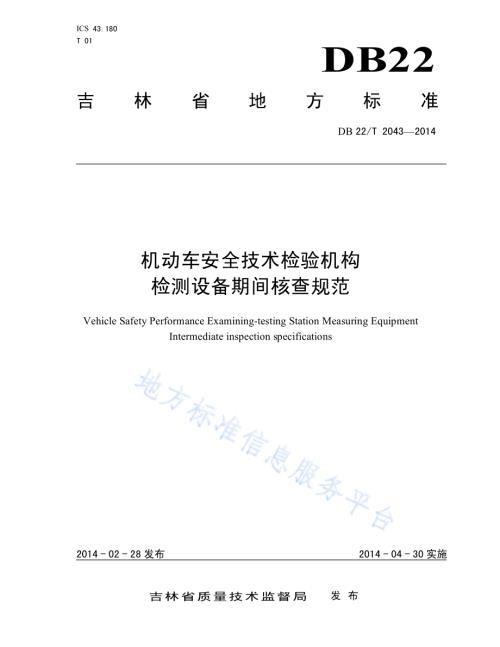

ICS 43.180 T 01 DB22 吉林省 地方标准 DB 22/T 2043 2014 机动车安全技术检验机构 检测设备期间核查规范 Vehicle Safety Performance Examining-testing Station Measuring Equipment Intermediate inspection specifications 2014-02-28发布 2014-04-30实施 吉林省质量技术监督局 发布 DB22/T 2043 2014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省机动车安全技术检验行业协会提出。本标准由吉林省质量技术监督局归口。本标准起草单位：吉林省机动车安全技术检验行业协会、吉林省计量科学研究院 本标准主要起草人：房法成、王文亮、金玉涛、胡卫军、杨文亮 DB22/T 2043 2014 1 机动车安全技术检验机构检测设备期间核查规范 1 范围 本标准规定了机动车安全技术检验机构检测设备期间核查（以下简称期间核查）的术语和定义、目的、对象、方法与判定原则以及记录和报告等。本标准 适用于 机动车安全技术检验机构对 在用仪器 设备 进 行的期间核查。2 术语和定义 下 列 术语和定义 适用于 本文 件。2.1 机动车安全技术检测 Vehicle Safety Performance Examining-testing 按照机动车 国家 安全技术标准等要 求，对 上道路 行 驶 的机动车的安全技术 性能进 行检测的 活 动，包括 机动车 注册登 记 时 的 初次 安全技术 性能 检测和 登 记 后 的定期安全技术 性能 检测。2.2 机动车安全技术检验机构 Vehicle Safety Performance Examining-testing Station 指经 主 管部门批 准成 立、能根据中华 人 民共 和 国道路交通 安全法 及机动车 国家 安全技术标准等 要 求，对 上道路 行 驶 的机动车的安全技术 性能进 行检测、并向社 会出 具公证数据 的检测机构。机动车安全技术检验机构 又 称机动车安全技术检测 站（简称安检 站）。2.3 期间核查 Intermediate Check 使用 简单 实用并具相当可信度 的方法，对 可能造 成设备 不合格 的测量设备 或参考 标准、基 准、传递 标准 或工作 标准以及标准 物 质（参考物 质）的 某些参数在两次相邻 的定期检定/校 准 之 间的 时 间间 隔内 进 行检查，以判定设备 是否保持着校 准 或 检定 时 的计量 特性，以 确保 检测 结果 的质量。3 目的 3.1 为 了 证明 安检 站在用 的机动车安全技术检验设备 在两次 检定/校 准 周 期 内，保持良 好 的检定/校 准 状态 的 可信度，各 安检机构 应 按计 划 进 行期间核查。3.2 期间核查 可 及 时 识别 可能 发生 的 超 出 预 期 范围 的 变化 或 失效，确 认其 性能是否 得到有效维 持、是否 满足其 使用 要 求，一旦发生偏移，可 以 采取 适当 的方法 或 措施，尽 可能 减少 和 降低 由 于 设备的 校 准 状 态失效而产生 的成本 或 风险，有效地维护 实 验 室 和 客户 的 利益。4 对象 DB22/T 2043 2014 2 4.1 安检机构检测设备的期间核查 应 根据 规定的 程序 和 日程 进 行核查。4.2 安检机构 应 根据在用仪器 设备的 使用 情况，制 定期间核查计 划，明确 哪 些仪器 设备 需 要核查、采 用 何种 方法 进 行核查 并确 定核查的 频 次。4.3 一般应 对 处 于 下 列 七种情况 的 仪器进 行核查：a)使用 频繁 的；b)使用或 储存环境严酷 或 发生剧烈变化 的；c)使用 过程 中 容易受损、数据 易变 或 对 数据 存疑 的；d)脱离 实 验 室直接控制，如借 出 后 返还 的；e)检定 校 准 结果 接近 规定的 极限值 的以及 使用 寿命临近到 期的；f)首 次 投入运 行，不能 把握 其 性能 的；g)测量 结果具 有 重 要 价 值 或 重大影响 的。4.4 安检机构 并不 需 要对检测 仪器 设备的 所 有 功 能 与全 部 测量 范围 进 行核查，通 常 主要 应 针 对 所 用 的 仪器 设备 稳 定 性不 佳 的 某些参 量以及核查对象的 基 本 参数、基 本测量 范围 或 常 用 测量 点 进 行期间核查。5 方法及判定原则 5.1 自校准法 当实 验 室 自身拥 有 的 仪器，其 某 一 参数 的 示 值 误差 的 不确 定 度 小 于 被 核查的 同类 仪器 的 不确 定 度 的1/3，即 可用 前者 对 后 者 进 行核查。当结果 表 明 被 核查的 特性 满足 要 求时，则核查 通 过。5.2 传递测量法 5.2.1 如 果 检测 站可 获 得 比 要核查的 仪器 更高 等 级 的 仪器,则 可 采 用传递 测量法。即 用 被 核查的 仪器 测量 某 一 稳 定的 被 测对象，然 后用 更高 等 级 的 仪器 代替被 核查 仪器 再 次 测量。5.2.2 设 前者 与 后 者 的 结果 分 别 为 y和 0y，相 应 的 不确 定 度为 U和 0U（2=k），若 公 式（1）成 立，则核查 通 过。2020U U y y+-.(1)式 中：y-采 用 被 核查的 仪器 测量 稳 定 被 测对象的测量 值；0y-采 用 更高 等 级 的 仪器 测量 稳 定 被 测对象的测量 值；U-采 用 被 核查的 仪器 测量 稳 定 被 测对象 时 测量 结果 的 不确 定 度；0U-采 用 更高 等 级 的 仪器 测量 稳 定 被 测对象 时 测量 结果 的 不确 定 度。5.2.3 若30UU，则 可 忽略0U 的 影响，此 时公 式（1）可 简 化 成 为：U y y-0。5.3 多台套比对法 5.3.1 当实 验 室 没 有 更高 等 级 的 仪器，但拥 有 准 确度相 同 的 同类多台套 仪器，此 时可 采 用 多台套比 对法。DB22/T 2043 2014 3 5.3.2 用 被 核查的 仪器 对 被 测对象 进 行测量，得到 测量 值 1y及 其 不确 定 度1U。然 后用 其 他几台 仪器 分 别 对 该被 测对象 进 行测量，得到 测量 结果 2y、3y ny。计 算1y、2y、3y ny 的 平均 值得 y，若 公 式（2）成 立，则核查 通 过。1 11ynny y-.(2)式 中：1y-用 被 核查的 仪器 对 被 测的核查对象 进 行测量 所 得到 测量 值；y-用 多台 仪器 分 别 对 被 测的核查对象 进 行测量 所 得到 测量 值 的 平均 值；n-使用 的测量 仪器 的 数 量。5.4 核查标准法 5.4.1 如 果实 验 室 拥 有一 个 足 够稳 定的 被 测对象（例 如 砝码、量 块 或性能 稳 定的 专 用于 核查的测量 仪 器 等）可作为“核查标准”，被 核查 仪器经校 准/检定 返 回 实 验 室 后，立 即 测量 该 核查标准的 某 一 参数 得到 结果0 x 及 其 不确 定 度0U（2=k），此 后，核查 时 再 次 对核查标准 进 行测量，得到 结果1x及 其 不确 定 度 1U（2=k），计 算 公 式 如（3）式。22210 1U Ux xEn+-=.(3)式 中：nE-归 一化偏 差；0 x-被 核查 仪器经 检定 校 准 后 对核查标准 进 行测量的测量 结果；1x-再 次 对核查标准 进 行测量的测量 结果；0U-被 核查 仪器经 检定 校 准 后 对核查标准 进 行测量的测量 结果不确 定 度；1U-再 次 对核查标准 进 行测量的测量 结果不确 定 度。5.4.2 如 果 7.0 nE，则核查 通 过；如 果 1 7.0 nE，核查 可通 过，但 检测机构 应 分析 原 因 并 采取 预 防 措施，以 避免 仪器 设备 性能 继续恶 化 对检测 结果 带来影响。注：公 式（3）还 可 应 用于两 台套 仪器 设备 比 对和 两 种 检测方法 比 对。两 台套 仪器 设备 比 对 是指用两 台套同类 仪器 对核查标准 进 行测量，分 别得到 结果 1y、0y 及 其 不确 定 度1U、0U（2=k）。两 种 检测方法 比 对 是指 采DB22/T 2043 2014 4 用不 同 的测量方法对 仪器进 行核查，分 别得到 结果 1y、0y 及 其 不确 定 度1U、0U（2=k）。5.5 临界值（CD值）评定法 5.5.1 当实 验 室 对测量 不确 定 度 缺乏正 确 的 评 定，而 用于 该 测量的标准方法提 供 有 可 靠 的 重复 性 标准差rs 和 复现 性 标准 差Rs 时，可 采 用 临 界 值（CD值）评 定法。5.5.2 根据 ISO5725-6，按 公 式（4）计 算 CD值：-+=nnEr R CD1)8.2()8.2(212 2s s.(4)式 中：CDE-临 界 值（CD值）；rs-重复 性 标准 差；Rs-复现 性 标准 差；n-测量 次数。5.5.3 实 验 室 在 重复 性 条 件 下 n次 测量的 算 术 平均 值 与 参考 值 0m（诸 如 校 准/检定 证 书 给出的 值）之 差 的 绝 对 值 小 于 CD值，则核查 通 过。5.6 允差法 5.6.1 在nE 值 及 CD值 均 不可 获 得 时，但依 据相 应 规 程、规 范 或 标准的规定 可 以 得到 测量 结果 的 允差 D，若 公 式（5）成 立，则核查 通 过。D-r Lx x.(5)式 中：Lx-实 验 室 的测量 结果；rx-被 测对象的 参考 值；D-规 程、规 范 或 标准规定的 允许误差。5.6.2 当 将 标准 物 质 作为 被 测对象，其 参考 值 rx 采 用 标准 物 质 证 书 中 的 值 时，该 方法 也 称 为 标准 物 质 法。用于 期间核查的标准 物 质 应 能 溯源 至 国家基 准，或是在 有效 期 内 的 有 证 标准 物 质。当 无 有 证 标准 物质 时，可用 已 定 值 的标准 物 质对 仪器进 行核查。5.7 常规控制图法 5.7.1 控制 图 法 是 一种 将 显著 性 统 计原 理 应 用于 控制生产过程 的 图形 方法，它 是 从 过程 中 以 近 似 等间隔 抽 取 数据 构成 子组，此 间 隔可 以 用时 间 或 者 数 量 来 定义。DB22/T 2043 2014 5 5.7.2 从每 一 子组 得到一 个 或 多个 子组 特性，如 子组 平均 值、子组 极 差 R或 标准 差 s。5.7.3 常 规 控制 图 是 给定的 子组 特性 值 与 子组号 对 应 的 一种 图形，包 含 由 统 计方法 确 定的 一 条 中 心线(CL)和 两 条 控制限。中 心线 作为 点 绘 特性 的 基 准 值，通 常 是 所 考 察 数据 的 平均 值。5.7.4 控制限 位 于中 心线 的 上 下 两 侧，分 别 称 为上 控制限（UCL）和下 控制限（LCL）。若 数据 处 于 限 内，表 明 测量 过程处 于 统 计 控制状态；反 之 过程失控。5.7.5 实 验 室 将常 规 控制 图引 入 到 对 仪器 的核查，通 常 用 被 核查对象定期对测量对象 进 行 重复 测量，或用 测量对象定期对 被 核查对象 进 行 重复 测量，并 利 用 得到 的 特性 值 绘 制 出 平均 值控制 图 和 极 差 控制 图。此 后，若 核查 值 落 在 控制限 内，则核查 通 过。6 记录和报告 期间核查按 确 定的计 划 和 已知 的核查方法 完 成 后，应 形 成期间核查记录及期间核查报告，并 依 据 对应 的判定原则给出核查 结 论。期间核查记录 表 的 格 式 见附 录 A，期间核查报告 格 式 见附 录 B。DB22/T 2043 2014 6 A A 附 录 A（资料性附录）期间核查记录 核查记录 编号：第 页 共 页 被 核查设备 名 称 型号 设备 编号 检定/校 准 周 期 最 后 一 次 检定/校 准 日 期 证 书 编号 环境 条 件 温 度 相 对 湿 度%使用 标准 物 质核查 使用不 同 方法核查 使用 同类 设备核查 核查方法 标准 值 核查 示 值 仪器 示 值 核查 示 值 仪器 示 值 核查 示 值 1 2 测 量 结 果 3 标准 物 质 证 号 检定/校 准 有效 期 测量 器具 证 号 检定/校 准 有效 期 同类 设备 编号 仪器 精 度 记 录 人 年 月 日 核 查 人 年 月 日 DB22/T 2043 2014 7 B B 附 录 B（资料性附录）期间核查报告 B.1.1 被核查设备信息：设备 名 称 型号：出 厂编号：检定/校 准起 止 日 期：B.1.2 核查方法及核查依据：B.1.2.1 核查方法：使用 有 证 标准 物 质 或不 同 方法 仪器 核查及 同类 仪器 设备 进 行期间核查，即 用 标准 物 质、不 同 方法 仪器、同类 仪器 设备 去 核查 被 核查的 仪器 设备的 参数。考 查 仪器 设备测量的 相 关 参数或 量 是否在 受控 的 范围。B.1.2.2 判断依据：若 7.0 nE，表 明 被 核查设备 仍 保持 计量检定/校 准 时 的计量 特性，检测设备 受控；若 1 7.0 nE，表 明 被 核查设备 仍 保持 计量检定/校 准 时 的计量 特性，但 检测机构 应 分析 原 因 并 采取预 防 措施，以 避免 仪器 设备 性能 继续恶 化 对检测 结果 带来影响。若 1 nE，表 明 被 核查 仪器 设备 可能 存 在 问题，检测设备 可能 失控，需 要对 被 核查设备 或 受控过程 进 行 分析 并 采取 纠 正 措施。B.1.2.3 核查数据：使用 标准 物 质核查 使用不 同 方法核查 使用 同类 设备核查 核查方法 标准 值 核查 示 值 仪器 示 值 核查 示 值 仪器 示 值 核查 示 值 1 2 3 测 量 结 果 平均 值 B.1.2.4 核查结果：DB22/T 2043 2014 8 依 据 判定原则计 算 公 式 计 算 得 出核查 结果。B.1.3 结论：核查 结果 表 明 被 核查设备 仍 保持 计量检定/校 准 时 的计量 特性，检测设备 受控；核查 结果 表 明 被 核查设备 仍 保持 计量检定/校 准 时 的计量 特性，但 检测机构 应 分析 原 因 并 采取预 防 措施，以 避免 仪器 设备 性能 继续恶 化 对检测 结果 带来影响。核查 结果 表 明 被 核查 仪器 设备 可能 存 在 问题，检测设备 可能 失控，需 要对 被 核查设备 或 受控过 程 进 行 分析 并 采取 纠 正 措施。核查人：年 月 日 批 准人 年 月 日 _
