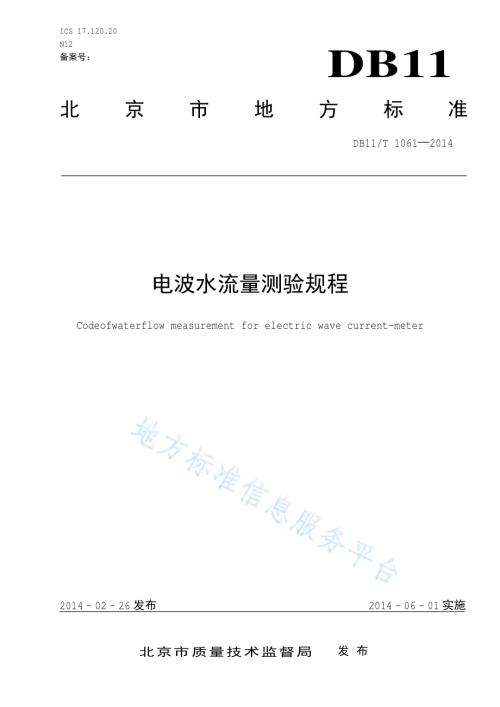

ICS 17.120.20 N12 备案号：DB11 北京市地方标准 DB11/T 1061 2014 电波水流量测验规程 Codeofwaterflow measurement for electric wave current-meter 北京市质量技术监督局 发布 2014-06-01实施 2014-02-26发布 DB11/T 1061 2014 I 目 次 前言.II 1 范围.错误！未定义书签。2 规范性引用文件.错误！未定义书签。3 术语和定义.错误！未定义书签。4 总体要求.错误！未定义书签。4.1 测验断面.错误！未定义书签。4.2 水位观测.错误！未定义书签。4.3 测速点布设.错误！未定义书签。4.4 仪器使用.错误！未定义书签。5 流速测验.错误！未定义书签。5.1 一般规定.错误！未定义书签。5.2 电波流速系数.错误！未定义书签。6 流量计算.错误！未定义书签。6.1 部分面积计算.错误！未定义书签。6.2 部分平均虚流速计算.错误！未定义书签。6.3 虚流量计算.错误！未定义书签。6.4 测验断面流量.错误！未定义书签。7 误差来源与精度控制.错误！未定义书签。7.1 误差来源.错误！未定义书签。7.2 精度控制.错误！未定义书签。DB11/T 1061 2014 II 前 言 本标准依据 GB/T1.1 2009给出的规则起草。本标准由北京市水务局提出并归口。本标准由北京市水务局组织实施。本标准起草单位：北京市水文总站。本标准主要起草人：杨卓、蔡乐、杨忠 山、杨 启涛、黄振芳、廖 平 安、刘金瀚、薛燕、徐斌、赵学丽、吴海山、白国营、王林虎、唐东升、王阳、季明峰、于海柱、张建民、宋长春、连玉柱、龚 义 新、陈科。DB11/T 1061 2014 1 电波水流量测验规程 1范围 本标准规定 了 电波水流量测验的总体要求、流速测验和流量计算 方法。本标准 适 用 于利 用电波流速仪 进行无压 流 态下 水流量测验。2 规范性引用文件 下列 文件 对于 本文的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所有 的 修改 单）适 用 于 本文件。GB/T50095水文 基 本术语和 符号 标准 GB50179河 流流量测验规范 SL195水文 巡 测规范 SL338水文测 船 测验规范 SL443水文 缆道 测验规范 3 术语和定义 GB/T50095界 定的 以及下列 术语和定义 适 用 于 本文件。3.1 电波流速仪 electric wave current-meter 向 水面 发 射 与 接收 无 线 电波，利 用 其 频率变化 与水流速度 成正比 的 关 系 而 制 成 的流速仪。GB/T 50095-1998，定义 11.6.1.4 3.2 垂向角 vertical angle 仪器 至 观测 目 标点的 方向 线 与水面 之间 所 构成 的 锐角。3.3 水平角 horizontal angle 仪器 至 观测 目 标点的 连 线在 水平面 上 的 投影 与 垂直 于 测验断面的 直线之间 所 构成 的 锐角。3.4 虚流速 virtual velocity 虚流量与断面面积的 比值。DB11/T 1061 2014 2 3.5 电波流速系数 velocity coefficient of electric wave current-meter 实 际 测验断面平均流速与用电波流速仪测 得 的虚流速的 比值。4 总体要求 4.1 测验断面 4.1.1 测验断面 宜 与 基 本水 尺 断面 重合；如 不 重合 应进行 测验断面测量。4.1.2 测验断面测量 宜在 流速测验前 完成，并 符 合 GB50179相关 要求。4.1.3 无法 靠近 的测验断面 可 采 用测 距 仪 结合估 测的 方法 计算测验断面面积。4.2水位观测 4.2.1水位平 稳或变化缓慢，可 在 流速测验起 止时间各 观测一 次，取 平均 值作为 水位 值。4.2.2水位 变化急剧，应 增加 测 次，以 测 得完整 的水位 变化过程。4.3 测速点布设 4.3.1 测速点 应 能 控制测验断面 地形 和流速 沿 测验断面分布的主要 转折 点。4.3.2 流量测验断面 内 的 独股 分流、串沟，应 布设测速点。4.3.3 测速点位 置宜固 定，并 进行 标 记或记录。4.3.4 采 用单点测验 宜选在中泓 位 置。4.4 仪器使用 4.4.1 开机 并设 置相 应 参 数。4.4.2 缆道 式 电波流量测验 安 装支架 应 结构简 单、装卸 方 便；与 岸上 控制系 统 连 接宜采 用 无 线通讯。4.4.3 在线式 电波流量测验，应 根 据测验断面 情况 和精度要求 确 定仪器组数，应 与 遥 测水位计 联 合 使用。5 流速测验 5.1一般规定 5.1.1 单点单 次 流速测验 时间宜 不少于 30秒；测验 过程中 不应 变 动 电波 发 射 的位 置 和 方向。5.1.2 岸 测 时 水平 角 应 小 于 45。5.1.3 降雨 中 施测 应 垂直 于 测验断面 指 向 上 游 方向。5.1.4 采 用 桥 测 应符 合 SL195的 相关 规定；采 用 船 测 应符 合 SL338的 相关 规定；采 用 缆道 式 应符 合 SL443的 相关 规定。DB11/T 1061 2014 3 5.2 电波流速系数 5.2.1 确 定电波流速系数 应进行 比 测 试 验。5.2.2 获 得 本站电波流速系数前，可 借 用本站 浮 标系数 或 测验断面 形 状 和水流 条 件 相 似 测站的电波流速系数。5.2.3 无 资料 测验断面电波流速系数 可 参 照表 1取值。表 1 电波流速系数 项 目 河 渠 排 水口 圆 形 矩 形 梯 形 系数 0.8 0.85 0.80 0.90 0.75 0.80 0.60 0.75 注：垂线 流速 梯 度 较小 或 水 深较大 的测验 河 段 应 取 较大 值；垂线 流速 梯 度 较大 或 水 深较小 的 应 取 较小 值。6 流量计算 6.1 部分面积计算 6.1.1 以 测速点水 深 垂线为 分 界 将 过 水测验断面 划 分 为 若干 部分，见图 1。图 1 部分面积计算划分 6.1.2 部分面积 可 按公 式（1）计算。ii iibd dA21+=-（1）DB11/T 1061 2014 4 式中：i 序 号，i=1，2，n；iA 第 i 部分的面积，单位 为 平 方 米（2m）；id 第 i 条 垂线 的实 际 水 深，单位 为 米（m）；ib 第 i 部分的测验断面 宽，单位 为 米（m）。6.2 部分虚流速计算 6.2.1 两 测速点水 深 垂线间 部分面积的虚流速，按公 式（2）计算：21)-(mi i miV VV+=.（2）式中：iV 第 i 部分面积的虚流速，单位 为 米每秒（m/s），i=2，3，n-1；miV 第 i 条 垂线 表 面实测流速，单位 为 米每秒（m/s），i=2，3，n-1。6.2.2 岸 边 或 死 水 边 的部分虚流速，按公 式（3）、（4）计算：1 1 mV a V=（3）)1(-=n m nV a V（4）式中：a 岸 边 流速系数，可 参 照表 2取值。表 2岸边流速系数 岸 边 情况 a值 水 深 均 匀 地变 浅 至 零 的 斜坡 岸 边 0.67 0.75 陡 岸 边 不 平 整 0.8 光滑 0.9 死 水与流水 交 界 处 的 死 水 边 0.6 6.3 虚流量计算 6.3.1 部分虚流量 按公 式（5）计算：i i iA V q=（5）式中：iq 第 i 部分面积虚流量，单位 为 立 方 米每秒（m3/s）。DB11/T 1061 2014 5 6.3.2 测验断面虚流量 按公 式（6）计算：=ni fq Q1（6）式中:fQ 测验断面虚流量，单位 为 立 方 米每秒（m3/s）。6.4 测验断面流量计算 6.4.1 测验断面流量 按公 式（7）计算：fQ K Q=（7）式中：Q 测验断面流量，单位 为 立 方 米每秒（m3/s）；K电波流速系数。6.4.2 中泓 测速测验断面流量 按公 式（8）计算：mfV A K Q=（8）式中：A 过 水测验断面面积，单位 为 平 方 米（m2）；mfV实测 中泓 虚流速，单位 为 米每秒（m/s）。7误差来源与精度控制 7.1 误差来源 7.1.1 测验断面测量误差，水位、起点 距 观测误差。7.1.2 电波测验系数 取值 误差。7.1.3 水平 角 设 置 误差。7.1.4 表 面流速 脉动 引起的流速测验误差。7.1.5 在线式 流量测验仪器组数 不 足。7.2 精度控制 7.2.1 流量测验精度 应符 合 GB50179或 SL195的规定。7.2.2 受风 速 影 响 时，流速测验 时间 应适 当延 长。7.2.3 电波流速仪 应 定 期 校 准。_
