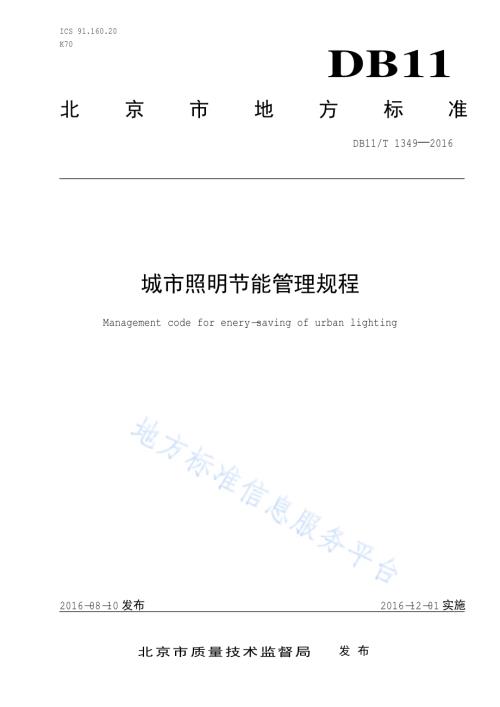

ICS 91.160.20 K70 DB11 北京市地方标准 DB11/T 1349 2016 城市照明节能管理规程 Management code for enery-saving of urban lighting 2016-08-10发布 2016-12-01实施 北京市质量技术监督局 发布 DB11/T 1349 2016 I 目 次 前言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般要求.3 5 规划设计.3 5.1 照明规划.3 5.2 照明设计.3 6 工程实施.5 6.1 城市照明工程实施.5 6.2 城市照明设施.5 6.3 照明控制.6 7 竣工验收.6 8 运行维护.7 附录 A（规范性附录）节能竣工验收附表.8 参考文献.10 DB11/T 1349 2016 II 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由北京市城市管理委员会提出并归口。本标准由北京市城市管理委员会组织实施。本标准起草单位：北京市城市照明协会。本标准主要起草人：荣浩磊、朱红、马晔、赵建平、许小荣、于景 萍、李继 平、刘卫中、聂国、陈洁、闫玉琳、张嘉林、刘晓希、马文 海、江波、关利、贾向东。DB11/T 1349 2016 1 城市照明节能管理规程 1 范围 本标准规定 了 城市照明节能管理的一般要求，以及 规划设计、工程实施、竣工验收和运行维护的节 能要求。本标准 适 用于城市照明 各环 节的节能管理，其他户外 照明设施 可 参照 执 行。2 规范性引用文件 下列 文件 中 的 条款通过 本标准的引用 而成为 本标准的 条款。凡是注日期 的引用文件，仅所注日期 的版 本 适 用于本文件。凡是不注日期 的引用文件，其最新版 本（包括所有 的 修改 单）适 用于本文件。GB 17896 管 形荧光灯镇流器 能 效限 定 值及 能 效等级 GB 19574 高压钠灯 用 镇流器 能 效限 定 值及 节能 评价值 GB 20053 金属卤化物灯 用 镇流器 能 效限 定 值及 能 效等级 CJJ 45 城市 道路 照明设计标准 3 术语和定义 下列 术语和定义 适 用于本文件。3.1 城市照明 urban lighting 设 置在 城市规划 区内 的城市 道路、乡村公路、桥梁、隧 道、广场、公 园、公 共绿地、城 区及 非 城 区 的 名 胜古迹 以及其他 建（构）筑 物等 场 所 的 道路 照明和景 观 照明。（加 乡村公路，及公路 上 的 桥梁 道路、在名胜古迹；公路不属 于城市 道路）3.2 道路照明 road lighting 在道路 上 设 置 照明 器 具，给 驾驶 员和行人提 供必 要的能 见度。应具 有改 善交 通条 件，减轻驾驶 员 疲 劳，提 高道路通 行能 力 和 保证交 通 安全，并 与 环 境相 适 应。JGJ/T 119-2008，术语 3.3.25 3.3 景观照明 landscape lighting 在户外通过 人工 光以 装饰 和 造 景 为 目 的的照明。3.4 照明规划 lighting planning DB11/T 1349 2016 2 对 一定 时 期内 城市照明 区 域 的划 分、照明 架构 的建 立 以及各 项 照明工程建设的 近远 期 计划和实施管理。3.5 城市照明设施 urban lighting facilities 用于城市照明的照明 器 具 以及 配电、监 控、节能的设 备 和附 属 设施 等。3.6 亮度 luminance 由 公 式()W q F d cos d/d2=A L 定义的 量。单位 为 坎德拉每 平 方米（cd/m2）。式 中：F d-由给定的 束元传输 的并 包 含 给定 方 向 的 立体角 内 传播 的 光通 量（lm）；A d-包括 给定的 射束截面积（m2）；q-射束截面法线与射束方 向 间 的 夹角。GB 50034-2013，定义 2.0.5 3.7 照度 illuminance 入射 在包 含该点面元上 的 光通 量 F d 除 以 该面元面积 dA所 得之商。单位 为 勒克斯（lx），1lx=1lm/m2。GB 50034-2013，定义 2.0.6 3.8 灯具效率 luminaire efficiency 在 规定的 使 用 条 件 下，灯 具发 出的 总 光通 量与 灯 具 内所有光 源 发 出的 总 光通 量之 比，也称 灯 具 光 输出 比。GB 50034-2013，定义 2.0.30 3.9 灯具效能 luminaire efficacy 在 规定的 使 用 条 件 下，灯 具发 出的 总 光通 量与 其所 输入 的 功率 之 比，单位 为流 明 每 瓦特（lm/W）。GB 50034-2013，定义 2.0.31 3.10 照明功率密度（LPD）lighting power density 单位 面积上 照明 安装 功率（包括光 源、镇流器 或变 压器等 附 属 用 电 器 件）。单位 为 瓦特 每 平 方米(W/)。GB 50034-2013，定义 2.0.53 3.11 眩光 glare 由于 视野 中 的 光 度分 布或亮 度 范围的 不适 宜，或存 在 极端 的 对 比，以 致 引起 不 舒 适 感觉或降低 观 察细部或 目 标的能 力 的 视觉现象。GB 50034-2013，定义 2.0.33 DB11/T 1349 2016 3 3.12 溢散光 spill light(spray light)照明 装 置 发 出的 光 线 中 照 射 到被 照 目 标范围 外 的 部 分 光 线。JGJ/T 119-2008，定义 2.2.29 3.13 上射光通比（ULOR）upward light output ratio 当 灯 具安装 在 规定的设计位 置 时，灯 具发射 到水 平 面 以 上 的 光通 量与 灯 具 中 全 部 光 源 发 出的 总 光通量之 比。JGJ/T 119-2008，定义 3.4.6 3.14 反射比 reflectance 在 入射 辐 射 的 光 谱 组 成、偏振状态 和 几何 分 布 给定 状态 下，反 射 的 辐 射 通 量 或 光通 量与入射 的 辐 射 通 量 或 光通 量之 比。符号 为 r。GB 50034-2013，定义 2.0.52 4 一般要求 4.1 城市照明建设 应 遵循 安全 可 靠、节能 高效、经济合 理、技 术 先进、保 护 环 境、便 于维护的 原 则，科学 使 用节能 环 保 的 新 产品、新 技 术、新 方法。4.2 照明节能计划和节能 技 术 措 施 应 符合 城市照明规划要求。4.3 照明 方 案审核 应 将 照明节能 作 为 必 要 内 容。4.4 照明设施 产权 单位 应对 照明设施的 基 本 信息、运 营 维护和能 耗进 行 记 录并 统 计。4.5 光 源、电 器、灯 具 及 附件的 选 用 应 符合 国 家 相 关 能 效 标准规定。5 规划设计 5.1 照明规划 5.2 城市照明规划 应 设 独 立 节能 专篇，提出节能 指 标 及 节能 措 施。5.3 应 针 对 不 同 区 域 提出照明节能控制 原 则。5.4 应 确 定 溢散 光 的控制标准，提出 溢散 光 控制 原 则。5.5 应 提出照明节能 技 术 及 产品 的 应 用 原 则。5.6 照明设计 5.7 照明设计 方 案 应 符合 照明设计标准和城市照明规划要求。5.8 设计 方 案 中 应 确 定 分 区 域分时分 级 的照明节能控制 模 式。5.9 设计 方 案 应 合 理 选择 照明 方式，景 观 照明 方 案 应 确 定主要 被 照 对 象 表 面 的照（亮）度，道路 照明 设计 方 案 应保证 道路 照明 灯 具上射 光通 比、溢散 光等 符合 国 家 规范 及 规划要求。5.10 设计 方 案 应 以 照明 功率密 度(LPD)为 节能 指 标，建 筑 物 立面 景 观 照明 功率密 度 值 按 四类 环 境 区 控制，不 应 大 于表 1的规定。设计计 算 照 度 高 于表 1中 的 对应 照 度 值 时，LPD值不 应相应 增 加。DB11/T 1349 2016 4 表 1 建筑物立面景观照明功率密度限值 建 筑 物 饰面 材料 反 射 比 天然 暗 环 境 区 低亮 度 环 境 区 中等 亮 度 环 境 区 高 亮 度 环 境 区 对应 照 度 lx 功率密 度 W/m2 对应 照 度 lx 功率密 度 W/m2 对应 照 度 lx 功率密 度 W/m2 白色 外 墙涂料、乳白色 外 墙釉 面 砖、浅冷、暧 色 外 墙涂料、白色 大 理 石 等 0.6 0.8 30 1.3 50 2.2 150 6.7 银色 或 灰 绿 色铝塑 版，浅色 大 理 石，灰色瓷 砖，灰色 或 土黄色采釉 面 砖、中等 浅色涂料、中等 色铝塑板 等 0.3 0.6 50 2.2 75 3.3 200 8.9 深色天然花岗石、大 理 石、瓷砖、混凝土 等，褐色、暗 红 色釉 面 砖、人 造 花岗石、普 通 砖 等 0.2 0.3 75 3.3 150 6.7 300 13.3 注 1：环 境 区 域 的划 分 如 下：天然暗 环 境 区，如 国 家 公 园 和 自然 保 护 区等；低亮 度 环 境 区，如 乡村 的工 业 或 居住 区等；中等 亮 度 环 境 区，如 城 郊 工 业 或 居住 区等；高 亮 度 环 境 区，如 城市 中 心 和 商 业 区等；注 2：为 保 护 天然暗 环 境 区 的 生 态 环 境，建 筑立面 不 应 设 置 景 观 照明；注 3：本表 适 用于 泛 光 照明。5.11 机动车 道 应 以 照明 功率密 度(LPD)为 节能 指 标，照明 功率密 度 值 应 符合 CJJ 45的 相 关 要求，不 应大 于表 2的规定。设计计 算 照 度 高 于表 2对应 的照 度 值 时，LPD值不 应相应 增 加。表 2 机动车道的照明功率密度限值 道路级 别 车 道 数 条 照明 功率密 度（LPD）限值 W/m2 对应 的照 度 值 lx 快速 路 主 干 路 6 1.00 30 6 1.20 6 0.70 20 6 0.85 次干 路 4 0.80 20 4 0.90 4 0.60 15 4 0.70 支 路 2 0.50 10 2 0.60 2 0.40 8 2 0.45 DB11/T 1349 2016 5 表 2 机动车道的照明功率密度限值(续)道路级 别 车 道 数 条 照明 功率密 度（LPD）限值 W/m2 对应 的照 度 值 lx 注 1：本表 适 用于 所有光 源；注 2：本表 仅适 用于设 置 连续 照明的 常 规 路 段；注 3：当 不 能准 确确 定 灯 具 的 电 器 附件 功耗 时，其 功耗 按照 高 强 度 气 体 放 电 灯以光 源功率 的 15%计 算，LED灯 具 以光源功率 的 10%计 算。5.12 应 在 保证 照明 效 果 的前提 下，合 理 选择 节能 产品。5.13 照明 配电 系 统 设计 应保证供电 质 量，减 少 配电线 路中 的 电 能 损 耗，并 符合 以下 要求：a)变 压器 设 置 位 置 宜 设 置在 用 电 负荷 中 心，以 降低 线 路 损 耗；b)灯 具 端 电 压不 宜大 于 额 定 电 压 的 105%；一般工 作 场 所不 宜低 于 其 额 定 电 压 的 90%；c)宜 使 三 相 负荷 平 衡；d)应 合 理 选择 导 体截面积 及 配线 长 度；e)道路 照明 系 统功率 因数 应 符合 国 家 的 相 关 标准规定,不 应 低 于 0.85。5.14 照明 系 统 应 设 置 独 立 的 电 能计 量装 置。6 工程实施 6.1 城市照明工程实施 6.2 城市照明工程实施 应 符合 设计要求。6.3 新 建 项目应 以 照明 功率密 度(LPD)为 工程实施的节能 评价 指 标，并 应 符合 表 1、表 2的规定。6.4 照明节能 改 造项目应 以 节 电 率 为 工程实施的节能 改 造 评价 指 标。改 造方 案 应保证 照明 质 量 和照明 节能 指 标 符合 照明设计规范，应 符合 表 3的要求。表 3 照明节能改造评价指标 照明节能 改 造 评价 节 电 率指 标 20%-50%50%改 造必 要性 宜 改 造 应 改 造 注：节 电 率（%）=（改 造 前设施的 总功率 时间-改 造 后 设施的 总功率 时间）/改 造 前设施的 总功率 时间 100%。6.5 城市照明设施 6.6 城市照明设施 选 用 时，应 优 先选 用 高效 节能照明设施，可 根据需 要 进 行性能 检测试 验。6.7 城市照明设施 选 用 时，应 进 行照明设施 全 寿命周 期成 本 核算比选，优 先 采 用 全 寿命周 期成 本 低 的设施。6.8 应使 用 高光效、长寿命 的 光 源，兼顾显色 性 等 视觉品 质 要求。6.9 电 器及 附件 应 符合 以下 要求：a)管 形荧光灯 用 电 子 镇流器 的能 效 应 不 低 于 GB 17896的规定节能 评价值；b)高压钠灯 用 镇流器 的能 效 应 不 低 于 GB 19574规定的 目 标能 效限 定 值；c)金属卤化物灯 用 镇流器 的能 效等级 应 不 低 于 GB 20053规定的 2级；DB11/T 1349 2016 6 d)LED驱动 装 置效 率 应 大 于 85%。6.10 灯 具应 符合 以下 要求：a)应 根据 设计提出的照（亮）度 水 平 等效 果 要求，选 用 低 能 耗 照明 器 具；b)在新 建 道路 照明 中，不 应使 用 低 效灯 具；c)在 景 观 照明 中，不 应使 用 强 力 探 照 灯，不 宜 使 用 大功率 泛 光灯等 产品；d)应 根据 使 用 环 境 和性 质，限 制 灯 具 溢散 光。6.11 变 压器 应 符合 以下 要求：a)应 选 用节能 型 变 压器；b)可 采 用 有 载自动 调 压 电力 变 压器、调 压器 或专 用 变 压器 供电；c)采 用 专 用 变 压器 供电时，变 压器 的 接 线 组 别 宜 采 用 D，yn11方式。6.12 照明控 制 6.13 应 采 用 时 控、光 控、遥 控 及其他 智 能控制 等 方式，实施照明节能的 高效 管理。6.14 城市照明 应使 用 如 下 节能控制 模 式：a)道路 照明控制 应 根据 照明 需 求 进 行 智 能 调 节；b)景 观 照明控制 应 按照平 日、一般节 假 日、重 大 节 假 日 三 种 模 式 实施控制。6.15 在 电力供应 紧 张 时 期，应 根据 调 度 要求 调整 部 分 景 观 照明。7 竣 工 验收 7.1 竣工节能验收 应 由建设单位 负 责 组织,设计、施工、监 理 等 单位参 加。7.2 竣工节能验收 除应 符合 本规程的 有关 规定 外，尚 应 符合 相 关 标准规范和规划设计要求。7.3 照明节能竣工验收 应 重 点 检 查 如 下内 容:a)检 查 电 能计 量装 置 运行 情况；b)照明控制 模 式 运行 情况；c)溢散 光 控制 情况（适 用于景 观 照明），使 用 截 光 型 或 半 截 光 型 路灯 情况（适 用于 道路 照明）；d)光 源 灯 具 的 光 电 参 数、灯 具 效 率或 灯 具 效 能 等；e)系 统 三 相 负荷 电 流 平 衡 度。7.4 照明节能竣工验收 应 重 点 检测如 下内 容：a)主要 被 照 面 的照（亮）度、照明 功率密 度（LPD）；b)系 统功率 因数；c)灯 具 端 电 压。7.5 竣工节能验收前，施工单位 应 按照 7.3和 7.4的 项目对 节能 情况 进 行 自 查 及 检测，并 填写 节能竣 工验收表(道路 照明工程 填写 附录 A中 表 A.1，景 观 照明工程 填写 附录 A中 表 A.2)。7.6 竣工节能验收 时，建设、监 理、设计 等 单位 应 根据 施工单位 自 查 和 现 场 检 查情况 在 节能竣工验收 表 上 签署 节能验收 意 见。7.7 节能 不 合 格 的 项目，应 根据 设计、施工 等不 同 环 节 产 生 的 影响 限期 整 改。8 运行维护 8.1 应 按照 相 关 技 术规范要求，对 照明设施 应 定 期 进 行节能维护。DB11/T 1349 2016 7 8.2 不 应 随意 变 更 系 统 运行 方式 和节能 措 施。8.3 宜 根据 照明设施的运行 寿命，适 时 更换 为高效 节能照明设施，重 点 区 域 可成 批更换 或 改 造。8.4 宜 建 立 信息 化 运行维护管理 系 统，不 断 提 高 运行维护 智 能 化 水 平。8.5 维护 所 用 备 品 备 件 应 符合原 设计要求。8.6 宜 定 期评价 景 观 照明的 系 统 能 耗。8.7 道路 照明设施的维护要求 应 符合 以下 要求：a)主 干 道 亮 灯 率 应 达 到 98%，次干 路、支 路 亮 灯 率 应 达 到 96%；b)灯 具 设施 完好 率 不 低 于 95%；c)灯 具 维护 系数 不 低 于 0.65；d)灯 具发 光 面 不 被 遮挡。DB11/T 1349 2016 8 A A 附 录 A（规范性 附录）节能 竣 工 验收附 表 表 A.1 道路照明节能 竣 工 验收 表 工程 名 称 项目 编 号 开 工 日期 竣工 日期 验收 项目 验收 依 据 验收标准（值）检 查 记 录 判 定 结 果 检 测 内 容 路 面 照（亮）度 应 符合 设计要求和 CJJ45的要求 照明 功率密 度（LPD）应 符合 本规程表 2要求 系 统功率 因数 应 不 低 于 0.85 灯 具 端 电 压 应 在 额 定 电 压 的90-105%之间 检 查 内 容 电 能计 量装 置 运行 情况 应 正 常 照明控制 模 式 运行 情况 应 正 常 使 用 截 光 型 或 半 截 光 型 路灯 情况 应使 用 光 源 灯 具 的 光 电 参 数、灯 具 效 率或 灯 具 效 能 等 应 符合 国 家现 行标 准 系 统 三 相 负荷 电 流 平 衡 度 应 平 衡 节 电 率（改 造项目）应 符合 本规程表 3要求 验 收 结 论 验 收 单 位 建设单位（公 章）监 理单位（公 章）施工单位（公 章）设计单位（公 章）单位 负 责 人：年月 日 单位 负 责 人：年月 日 单位 负 责 人：年月 日 单位 负 责 人：年月 日 注 1：三 相 以 设计标准 值为 判 定 依 据，单 相 不 进 行 测试；注 2：验收标准（值）一 栏 由设计单位 填写；注 3：使 用 截 光 型 或 半 截 光 型 路灯 情况、光 源 灯 具 的 光 电 参 数、灯 具 效 率或 灯 具 效 能 等、系 统 三 相 负荷 电 流 平 衡 度 为 推荐 项，其他为 控制 项。DB11/T 1349 2016 9 表 A.2 景观照明节能 竣 工 验收 表 工程 名 称 项目 编 号 开 工 日期 竣工 日期 验收 项目 验收 依 据 验收标准（值）检 查 记 录 判 定 结 果 检 测 内 容 主要 被 照 面 照（亮）度 应 符合 设计要求 和 GB50034的要 求 主要 被 照 面 照明 功率密 度（LPD）应 符合 本规程表 1要求 系 统功率 因数 应 不 低 于 0.85；灯 具 端 电 压 应 在 额 定 电 压 的 90-105%之间 检 查 内 容 电 能计 量装 置 运行 情况 应 符合 设计要求 照明控制 模 式 运行 情况 应 符合 设计要求 溢散 光 控制 情况 应 符合 设计要求 光 源 灯 具 的 光 电 参 数、灯 具 效 率或 灯 具 效 能 等 应 符合 国 家现 行 标准 系 统 三 相 负荷 电 流 平 衡 度 应 平 衡 节 电 率（改 造项目）应 符合 本规程表 3要求 验 收 结 论 验 收 单 位 建设单位（公 章）监 理单位（公 章）施工单位（公 章）设计单位（公 章）单位 负 责 人：年月 日 单位 负 责 人：年月 日 单位 负 责 人：年 月 日 单位 负 责 人：年月 日 注 1：三 相 以 设计标准 值为 判 定 依 据，单 相 不 进 行 测试；注 2：验收标准（值）一 栏 由设计单位 填写；注 3：溢散 光 控制 情况、光 源 灯 具 的 光 电 参 数、灯 具 效 率或 灯 具 效 能 等、系 统 三 相 负荷 电 流 平 衡 度 为 推荐 项，其他为 控制 项。DB11/T 1349 2016 10 参 考 文 献 1 GB7000.1 灯 具 一般 安全 要求 与 试 验 2 GB7000.5 道路 与 街 路 照明 灯 具安全 要求 3 GB 17743 电 气 照明和 类 似 设 备 的 无 线电 骚扰 特 性的 限值 和 测 量方法 4 GB/T 24915 合同 能 源 管理 技 术 通 则 5 GB 50034建 筑 照明设计标准 6 JGJ/T 119 建 筑 照明术语标准 7 JGJ/T 163 城市 夜 景照明设计规范 8DB11/T 388 城市景 观 照明 技 术规范 9 DB11/T731 室 外 照明 干 扰 光限 制规范 10 HGZ-120-2011市 政 工程设施 养 护维 修 估 算指 标 11 国 发 2011 26号 关 于 印 发“十二五”节能 减 排综 合 性工 作 方 案 的 通 知 12 住 房 和城 乡 建设 部 2010 4号 城市照明管理规定 13 建城 2010 92号 关 于 切 实 加 强 城市照明节能管理 严格 控制景 观 照明的 通 知 14 建城 2011 178号 关 于 印 发“十二五”城市 绿 色 照明规划 纲 要的 通 知 15 北京市人 民代 表 大 会 常 务 委员会 公 告第 52号 北京市市 容 环 境 卫 生 条 例 16 京 政办 发 2008 27号 北京市城市 夜 景照明管理 办 法 17 京 政 容 发 2012 8号 北京市城市照明管理规定实施 意 见 18 京 政 容 函 2012 212号 北京市“十二五”时 期道路 照明 专 项 规划 19 京 政 容 函 2012 212号 北京市“十二五”时 期 城市景 观 照明 专 项 规划 _
