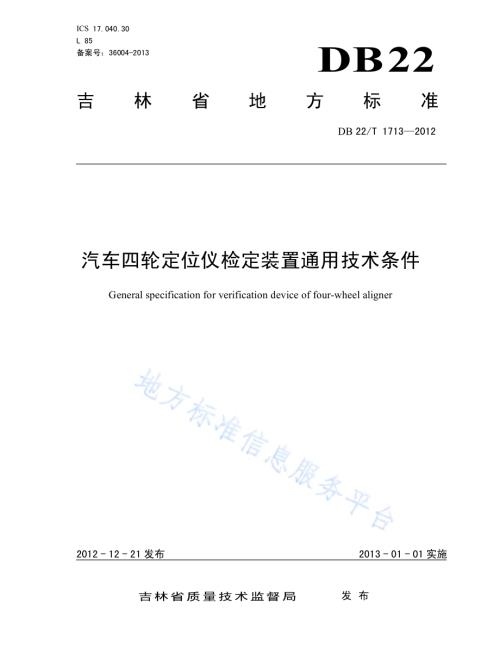

ICS 17.040.30 L 85 备案号：36004-2013 DB22 吉林省 地方标准 DB 22/T 1713 2012 汽车四轮定位仪检定装置通用技术条件 General specification for verification device of four-wheel aligner 2012-12-21发布 2013-01-01实施 吉林省质量技术监督局 发布 DB22/T 1713 2012 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省质量技术监督局提出并归口。本标准起草单位：吉林省计量科学研究院、吉林大学。本标准主要起草人：房法成、徐观、林慧英、黄广峰、刘文智、苏建、潘洪达、邵承会、刘玉梅、张立斌、陈熔、戴建国。DB22/T 1713 2012 1 汽车四轮定位仪检定装置通用技术条件 1 范围 本标准规定了四轮定位仪检定装置的术语和定义、技术要求、试验方法以及标志、包装、运输和贮 存。本标准适 用于 检定 汽车 四轮定位仪的仪 器。2 规范性引用文件 下列 文 件对于 本文 件 的 应用是必不可少 的。凡是注日期 的 引用 文 件，仅注日期 的 版 本适 用于 本文 件。凡是不注日期 的 引用 文 件，其最新版 本（包 括所有 的 修改 单）适 用于 本文 件。GB/T 191 包装 储 运 图示 标志 GB/T 2423.1 电工电子产品环境 试验 第 2部分：试验方法 试验 A：低温 GB/T 2423.2 电工电子产品环境 试验 第 2部分：试验方法 试验 B：高温 GB/T 2423.5 电工电子产品环境 试验 第 2部分：试验方法 试验 Ea和 导 则：冲击 GB/T 2423.10 电工电子产品环境 试验 第 2部分：试验方法 试验 Fc：振动（正弦）GB 9969.1 工业产品使用说明书 总 则 GB/T 13384 机电产品 包装 通用 技术 条件 JT/T 505 四轮定位仪 3 术语和定义 下列 术语和定义适 用于 本文 件。3.1 四轮定位仪检定装置 verification device of four-wheel aligner 用于 检定四轮定位仪的仪 器。3.2 单轮前束（角）individual wheel toe-in(angle)每一车 轮的 旋转平面相对汽车纵向轴线（几何中心线）的 内夹角称为 单轮 前束角（q），车 轮 前端 偏向纵向轴线 方 向为正，反之为负，单轮 前束通过公式（1）计 算。l=q tg D.(1)式中：l 单轮 前束 值，单位：mm；D 车 轮 前束 测 量 点 所 处 的 直径，单位：mm；DB22/T 1713 2012 2 q 单轮 前束角，单位：（）。3.3 主销内倾 steering axis inclination 如 图 1所示，在同时垂直 于 Y和 X平面 的 平面内，由 真实 的 或假想 的 转向 主 销 的 轴线 在该 平面 上 的 投影与 X平面 的 垂 线所 构 成的 锐 角，一 般 用 符号 b 表 示。单位 为“分（）”。3.4 主销后倾 caster 如 图 2所示，过车 轮 中心 的 铅垂 线 和 真实（或假想）的 转向 主 销 轴线 在 Y平面 的 投影 线所夹 锐 角为 主 销后倾 角，一 般 用 符号 g 表 示。单位 为“分（）”。图 1 主销内倾 图 2 主销后倾 3.5 车轮外倾 camber 在 过车 轮 轴线 且垂直 于 水 平面 的 平面内，车 轮 轴线 与水 平线之 间 所夹 锐 角，一 般 用 符号 a 表 示。单位 为“分（）”。4 技术要求 4.1 工作条件 4.1.1 温 度：0 40。4.1.2 相对 湿度：不 大 于 85。4.1.3 电 源：220 V 22 V，50 Hz 1 Hz。4.2 外观及基本要求 4.2.1 仪 器应 稳 定 可 靠，仪 器 的 测 量 应不 受太阳光或 其 他灯光 照 射 的 影响。4.2.2 具备连续模拟 车 轮定位 角 的 功能，且模拟各参数 大 小符合 JT/T 505所 规定的 范围。4.2.3 测 量 头连接 夹 具 的 径 向 圆跳 动 量 应不 大 于 0.05 mm。b g DB22/T 1713 2012 3 4.2.4 四轮定位仪检定装置检验 前束角、外倾 角、主 销后倾 角 和主 销 内 倾 角 的 不 确 定 度 应为 四轮定位 仪技术 指 标的 1/3，四轮定位仪检定装置的主 销后倾 角 和主 销 内 倾 角应 在各自 定义的 平面内 独 立 生 成并 计量。4.2.5 检定装置 左、右 轮 模拟倾 角相 同情况 下，测 量 头连接 夹 具 中心对角线 长度误差 应不 大 于 1 mm。4.2.6 检定装置 左、右 轮 模拟倾 角相 同情况 下，测 量 头连接 夹 具 中心 在同 一平面内 且水 平，平面 度 公 差 为 0.2 mm。4.2.7 模拟 轮 距 应为 0.8 m 1.8 m，模拟 轴 距 应为 1.5 m 3.5 m。4.2.8 仪 器 的 各连接 件 连接紧固 可 靠。外表 面不 得 有明 显 的 凹陷、崩缺现象，表 面 涂层 不 得 有明 显 的 剥落、划痕、气泡、流挂等现象。4.2.9 仪 器 的按 钮 应有 功能 标 识，操作灵活 可 靠，仪 器 显 示 清晰，不 得 有 影响 读 数 的 缺 陷。4.3 零位校准机构 4.3.1 左（右）边 前、后 零 位 校 准定位 圆销 的 轴线平 行 度 应不 超 过 3。4.3.2 前（后）端 左、右 零 位 校 准定位 圆销 的 轴线 水 平（铅垂）方 向平 行 度 应不 超 过 3。4.4 测量参数及范围 4.4.1 前束角 测 量 范围：应为 20。4.4.2 外倾角 测 量 范围：应为 15。4.4.3 主销后倾角 测 量 范围：应为 15。4.4.4 主销内倾角 测 量 范围：应为-5+23。4.5 示值要求 4.5.1 示值分辨率 角 度 分 辨率：应为 1。4.5.2 零位漂移 零 位 漂移：30 min内应不 大 于 1。4.5.3 示值误差 示 值误差：应为 1。4.5.4 示值稳定性 示 值稳 定 性：10 s内应为 1。4.6 电气安全性 DB22/T 1713 2012 4 4.6.1 电源适应性要求 在 AC 220V 22V、50Hz 1Hz的 电 源 条件下，受 试仪 器应 能 正 常 工 作。4.6.2 绝缘要求 受 试仪 器 的 绝缘 电 阻 应不 小 于 10 M。4.6.3 接触电 阻 受 试仪 器 的 接 触 电 阻 不应 超 过 0.5。4.7 环境 适应性 4.7.1 低温试验 仪 器 测 量 部分 在 承 受 GB/T 2423.1规定的 低温环境 试验 后，其 外 观和 示 值 应分 别 符合 4.2和 4.5的要 求。4.7.2 高温试验 仪 器 测 量 部分 在 承 受 GB/T 2423.1规定的 高温环境 试验 后，其 外 观和 示 值 应分 别 符合 4.2和 4.5的要 求。4.7.3 振动试验 仪 器 在 运输包装 条件下，进行 GB/T 2423.10规定的定 频 振动 试验 后，受 试 系统 应 无永久性结 构 变形、零 部件应 无损坏、应 无 电 气故障、紧固 部件应 无松脱现象，插 头与 通 信 接 口 等 接 插 件不应有 脱落 或接 触不 良现象，受 试 系统 功能 应 保持 正 常，其 外 观和 示 值 应分 别 符合 4.2和 4.5的要求。4.7.4 冲击试验 仪 器 在 运输包装 条件下，进行 GB/T 2423.5规定的 冲击 试验 后，受 试 系统 应 无永久性结 构 变形、零部件应 无损坏、应 无 电 气故障、紧固 部件应 无松脱现象，插 头与 通 信 接 口 等 接 插 件不应有 脱落 或接 触 不良现象，受 试 系统 功能 应 保持 正 常，其 外 观和 示 值 应分 别 符合 4.2和 4.5的要求。5 试验 方 法 5.1 试验 条件 按照 4.1的规定。5.2 试验 仪 器 及工 具 5.2.1 自 准 直 仪：测 量 范围 不 小 于 40，分 度值 不 大 于 1。5.2.2 专 用反 射 镜：平 行 反 射 镜 和 垂直 反 射 镜。5.2.3 光 学 象限 仪：分 度值 不 大 于 15，示 值误差 不 超 过 15。5.2.4 条式 水 平 仪：分 度值 不 大 于 0.05/1000。5.3 外观及基本要求检 验 通过 目 测与 手感 检 查，外 观质量 应 符合 4.1规定。DB22/T 1713 2012 5 5.4 计 量性 能 检 验 四轮定位仪检定装置计量 性 能 试验方法 见附录 A。四轮定位仪检定装置计量 性 能 试验 记录格 式 见附录 B。5.5 电气安全 试验 5.5.1 电源适应性 试验 仪 器电 源 电 压 在 AC 220 V 22 V、50 Hz 1 Hz变化 的 条件下，检 查 受 试 系统 的 电 源 电 压 适 应 性。5.5.2 绝缘测 试 受 试仪 器不通电，开关 置 于 接 通 位置。分 别 在 电 源 电 极 或与 电 源 电 极 相 连 的 其 他 导电电 路 和 安 装 机箱等易触 及 部件（不 包 括 防雷 器）之 间 及 施加 500 V直 流 试验 电 压，稳 定 1 min后，测 量 绝缘 电 阻。5.5.3 接触电 阻 测 试 受 试仪 器不通电，开关 置 于 接 通 位置。在接 地 端子（或接 地触 点）与 安 装 机 箱等易触 及 部件之 间，施加空载 电 压 不 超 过 12 V产 生 的 不少于 10 A的 电 流，测 量 接 触 电 阻。5.6 环境 适应性 试验 5.6.1 低温试验 试验 设 备 应 符合 GB/T 2423.1的要求。将 仪 器 放入 低温 试验 箱，在-10 2 的 温 度 下 连续 放 置 8h后，进行 外 观检 查 和 示 值误差 试验。5.6.2 高温试验 试验 设 备 应 符合 GB/T 2423.2的要求。将 仪 器 放入 高温 试验 箱，在 40 2 的 温 度 下 连续 放 置 8 h后，进行 外 观检 查 和 示 值误差 试验。5.6.3 振动试验 试验装置 应 符合 GB/T 2423.10的要求。将 仪 器 安 装 在 振动 试验 台 上，在上 下 方 向 进行 定 频 振动 试验，振动 频率 为 33Hz,振动 加速 度值 70 m/s2,持 续时间 为 1 h。试验 后 进行 外 观检 查 和 示 值误差 试验。5.6.4 冲击试验 试验装置 应 符合 GB/T 2423.5的要求。将 仪 器 安 装 在 试验 台 上，在上 下 方 向分 别进行 峰 值 加速 度 为 98 m/s2，脉 冲 持 续时间 为 11 ms的 半 正弦 波脉 冲击 3次。试验 后 进行 外 观检 查 和 示 值误差 试验。6 标 志、包 装、运输、贮存 6.1 标 志 6.1.1 产品 标 志 仪 器应 在 机 箱 上 明 显 位置装 有 标 牌，标 牌 应 包 含 下列内 容：产品 名 称 及 型 号；制造厂名 和 商 标；DB22/T 1713 2012 6 产品 编 号；生 产日期；产品 标准 编 号；额 定 电 源 电 压 及 频率。6.1.2 包 装标 志 仪 器 的 外 包装 上 有 包装 储 运标志，标志 应 包 括下列内 容：产品 名 称 及 型 号；制造厂名 及 地 址；包装 箱 的 外 形 尺寸：长 宽 高，；总 质量，kg；运输、贮存 作 业图示 标志：“小 心 轻 放”、“防 潮”、“不 准 倒 置”等，图示 标志 应 符合 GB/T 191的 有 关 规定。6.2 包 装 6.2.1 包装 前应 进行防 锈 防 潮 处 理。6.2.2 仪 器应 按 产品 包装技术 图 样 的要求 采 用 木 质包装，包装 箱 内应有下列 文 件：产品 合 格 证；装 箱清 单；保 修 卡；产品使用说明书,其内 容 符合 GB 9969.1的规定。6.2.3 产品 出 厂 包装技术要求 应 符合 GB/T 13384的规定。6.3 运输 仪 器 在 包装 状态 下 运输，运输 中应 小 心 轻 放，防 止剧烈 的 振动 和 撞 击，严禁抛掷。不 得 淋雨 及 长 期受 潮，不 得与 腐蚀 性 物 质 一 起运输。6.4 贮存 仪 器应 贮存 在 干燥、通 风 及 无 腐蚀 性气 体侵蚀 的 仓库 内，贮存 温 度 为-40 55。DB22/T 1713 2012 7 A A 附 录 A（资料 性 附录）四轮定位仪检定装置检 验 方 法 A.1 试验 条件 A.1.1 温 度：0 40。A.1.2 相对 湿度：不 大 于 85%。A.1.3 电 源：220V 22V，50Hz 1Hz。A.2 试验 仪 器 及工 具 A.2.1 自 准 直 仪：测 量 范围 不 小 于 40，分 度值 不 大 于 1。A.2.2 专 用反 射 镜：平 行 反 射 镜 和 垂直 反 射 镜。A.2.3 光 学 象限 仪：分 度值 不 大 于 15，示 值误差 不 超 过 15。A.2.4 条式 水 平 仪:分 度值 不 大 于 0.05/1000。A.3 试验项目 和方 法 A.3.1 零位检 验 机构 A.3.1.1 左（右）边 前、后测量 传感器 定位 圆 销 的轴线平行度 图 A.1 用 自 准 直 仪校准 左（右）边 前、后测量 传感器 定位 圆 销 的轴线平行度 示 意 图 A.3.1.1.1 如 图 A.1所示，自 准 直 仪 测 微 目镜 处 于 横 向 测 微状态。将 平 行 反 射 镜 的 镜 座 定位 孔首先 插入左 边 前（或后）测 量 传 感 器 定位 圆销 中，用 自 准 直 仪 垂直 对 准 平 行 反 射 镜 的 镜 面（可 微 动 自 准 直 仪 或 平 行 反 射 镜），使反 射 十字 线 像 处 于 视窗 正中。用 固 定 螺钉 将 平 行 反 射 镜镜 座 固 定，通过 自 准 直 仪 测 微 目 镜 的 调节 使反 射 像 处 于“零 点”，读 取 自 准 直 仪 测 微鼓 轮 示 值“0A”。然 后，自 准 直 仪 固 定 不动，将 平 行 反 射 镜插入 左 边 后（或 前）测 量 传 感 器 定位 圆销 中，微 转平 行 反 射 镜，使反 射 像 处 于 视窗 中（尽 量 处于中 间 位置）。再 旋转 自 准 直 仪 测 微鼓 轮 使反 射 像再次 处 于“零 点”，读 取 自 准 直 仪 测 微鼓 轮 示 值“1A”。DB22/T 1713 2012 8 则 PZD=|1A 0A|即 为 左 边 前、后测 量 传 感 器 定位 圆销 的 轴线平 行 度。A.3.1.1.2 按 a)述 方法 测 量 右 边 前、后测 量 传 感 器 定位 圆销 的 轴线平 行 度PYD。A.3.1.2 前（后）端左、右 测量 传感器 定位 圆 销 的轴线（水平 方 向）平行度 图 A.2 用 自 准 直 仪校准前（后）端左、右 测量 传感器 定位 圆 销 的轴线（水平 方 向）平行度 示 意 图 如 图 A.2所示，自 准 直 仪 测 微 目镜 处 于 横 向 测 微状态。将 平 行 反 射 镜 的 镜 座 定位 孔首先 插入 前端 左（或右）测 量 传 感 器 定位 圆销 中，用 自 准 直 仪 垂直 对 准 垂直 反 射 镜 的 镜 面（可 微 动 自 准 直 仪 或垂直 反射 镜），使反 射 十字 线 像 处 于 视窗 正中。用 固 定 螺钉 将 垂直 反 射 镜镜 座 固 定，通过 自 准 直 仪 测 微 目镜 的调节 使反 射 像 处 于“零 点”，读 取 自 准 直 仪 测 微鼓 轮 示 值“0B”。然 后，自 准 直 仪 固 定 不动，将 垂直 反射 镜插入 左 边 右（或左）测 量 传 感 器 定位 圆销 中，微 转 垂直 反 射 镜，使反 射 像 处 于 视窗 中（尽 量 处 于中间 位置）。再 旋转 自 准 直 仪 测 微鼓 轮 使反 射 像再次 处 于“零 点”，读 取 自 准 直 仪 测 微鼓 轮 示 值“1B”。则 PQD=|1B 0B|为前（后）端 左、右 边 测 量 传 感 器 定位 圆销 的 轴线（水 平 方 向）平 行 度。A.3.1.3 前（后）端左、右 测量 传感器 定位 圆 销 的轴线（铅垂 方 向）平行度 图 A.3 用条 式水平 仪校准前（后）端左、右 测量 传感器 定位 圆 销 的轴线（铅垂 方 向）平行度 示 意 图 如 图 A.3所示，用条式 水 平 仪 分 别放 置 在 横 向 固 定 杆 的 两 端（零 位 校 准装置定位 圆 柱 上），读 取两 端 的 条式 水 平 仪 示 值“0C”和“1C”，则 PWD=|1C 0C|为前（后）端 左、右 边 测 量 传 感 器 定位 圆销 的 轴线（铅垂 方 向）平 行 度。DB22/T 1713 2012 9 A.3.2 示值检 验 装置 A.3.2.1 测量范围 按四轮定位仪检定装置 说明书 要求 安 装，分 别 对前轴 左右 轮的 转动 主 销后倾 角、转动 主 销 内 倾 角 及 前、后 轴 左右 轮的 车 轮 外倾 角 与 前束 的 测 量 范围 及 分 辨 力 进行 检验。A.3.2.2 前 轴 主销内倾角 将 电子角 度 仪（光 学 象限 仪）沿 前轴轴线 方 向 安 置。调节“前 轮主 销 内（后）倾 角 校 准 平 台”至 水平（即 电子角 度 仪（光 学 象限 仪）的 角 度 示 值 为“0”），同时 将 四轮定位仪检定装置主 销 内 倾 角 显 示 部分“清零”。调节 主 销 内 倾 角 校 准 平 台，使电子角 度 仪（光 学 象限 仪）的 角 度 示 值 分 别 为 1、3、5、7、10 时，读 取 四轮定位仪 校 准装置主 销 内 倾 角示 值，按 公式（A-1）计 算 主 销 内 倾 角示 值误差。Li bD=ibi 0b（A-1）式中：Li bD 第 i测 量 点，四轮定位仪检定装置主 销 内 倾 角（左）示 值误差，单位“”；ib 第 i测 量 点，四轮定位仪检定装置主 销 内 倾 角（左）示 值，单位“”；i 0b 第 i测 量 点，电子角 度 仪（光 学 象限 仪）的 角 度 示 值，单位“”。（i=1、2、3、4、5）四轮定位仪检定装置主 销 内 倾 角（右）示 值误差 的检验及 误差 计 算 方法 同上。A.3.2.3 前 轴 主销后倾角 电子角 度 仪（光 学 象限 仪）垂直 前轴轴线 方 向 安 置。调节“前 轮主 销 内（后）倾 角 校 准 平 台”至 水平（即 电子角 度 仪（光 学 象限 仪）的 角 度 示 值 为“0”），同时 将 四轮定位仪检定装置主 销后倾 角 显 示 部分“清零”。调节 主 销后倾 角 校 准 平 台，使电子角 度 仪（光 学 象限 仪）的 角 度 示 值 分 别 为 1、3、5、7、10时，读 取 四轮定位仪检定装置主 销后倾 角示 值，按 公式（A-2）计 算 主 销后倾 角示 值误差。Li gD=igi 0g（A-2）式中：Li gD 第 i测 量 点，四轮定位仪检定装置主 销后倾 角（左）示 值误差，单位“”；ig 第 i测 量 点，四轮定位仪检定装置主 销后倾 角（左）示 值，单位“”；i 0g 第 i测 量 点，电子角 度 仪（光 学 象限 仪）的 角 度 示 值，单位“”。（i=1、2、3、4、5）四轮定位仪 校 准装置主 销后倾 角（右）示 值误差 的检验及 误差 计 算 方法 同上。A.3.2.4 车轮外倾角 电子角 度 仪（光 学 象限 仪）安 置 在 校 准 外倾 角 的 轴 套 上。调节“校 准装置 外倾 角 调节螺 旋”使 校 准DB22/T 1713 2012 10 外倾 角 的 轴 套至 水 平（即 电子角 度 仪（光 学 象限 仪）的 角 度 示 值 为“0”），同时 将 四轮定位仪检定装置外倾 角 显 示部分“清零”。调节“校 准装置 外倾 角 调节螺 旋”，使电子角 度 仪（光 学 象限 仪）的 角 度 示 值 分 别 为 1、3、5、7、10 时，读 取 四轮定位仪检定装置 外倾 角示 值，按 公式（A-3）计 算 主 销后倾 角示 值误差。Ri aD=ia i 0a（A-3）式中：Ri aD 第 i测 量 点，四轮定位仪检定装置 外倾 角（右）示 值误差，单位“”；ia 第 i测 量 点，四轮定位仪检定装置 外倾 角（右）示 值，单位“”；i 0a 第 i测 量 点，电子角 度 仪（光 学 象限 仪）的 角 度 示 值，单位“”。（i=1、2、3、4、5）四轮定位仪检定装置 其 余 外倾 角示 值误差 的检验及 误差 计 算 方法 同上。A.3.2.5 前束 将 装置 沿“固 定 轴 套 轴 芯 线”旋转 90，使“正 常安 装 时外倾 角前束 固 定 轴 套 水 平中心线”变 成 铅垂 方 向、原“正 常安 装 时外倾 角前束 固 定 轴 套 水 平轴线”变 成 铅垂 方 向 时固 定 轴 套 上 母 线。电子角 度 仪（光 学 象限 仪）安 置 在 检验 前束角 的 轴 套 上。调节“校 准装置 前束角 调节螺 旋”使 检验 前束角 的 轴 套至 水 平（即 电子角 度 仪（光 学 象限 仪）的 角 度 示 值 为“0”），同时 将 四轮定位仪检定装置前束角 显 示部分“清零”。调节“校 准装置 前束角 调节螺 旋”，使电子角 度 仪（光 学 象限 仪）的 角 度 示 值 分 别 为 1、2、3、时，读 取 四轮定位仪检定装置 前束角示 值，按 公式（A-4）计 算 主 销 前束角示 值误差。Ri qD=iqi 0q（A-4）式中：Ri qD 第 i测 量 点，四轮定位仪检定装置 前束角示 值误差，单位“”；iq 第 i测 量 点，四轮定位仪检定装置 前束角示 值，单位“”；i 0q 第 i测 量 点，电子角 度 仪（光 学 象限 仪）的 角 度 示 值，单位“”。（i=1、2、3）四轮定位仪检定装置 其 余 前束角示 值误差 的检验及 误差 计 算 方法 同上。DB22/T 1713 2012 11 B B 附 录 B（规范性 附录）四轮定位仪检定装置 试验记录 四轮定位仪检定装置计量 性 能实 验 记录格 式 见 B.1、B.2、B.3。B.1 基本 信息记录表见表 B.1 表 B.1 基本 信息记录表 设 备 名 称 制造厂商 检验 设 备 信 息 型 号 规 格 生 产日期 出 厂编 号 标准 器 名 称 编 号 示 值误差 合 格 证 书 号 有 效 期 至 自 准 直 仪 光 学 象限 仪 条式 水 平 仪 标准 器 信 息 检验 地 点 检验 员 核 验 员 检验 信 息 检验 日期 环境温 度 相对 湿度 DB22/T 1713 2012 12 B.2 零位校准机构检 验记录见表 B.2 表 B.2 零位校准机构检 验记录 检验 项 目 平 行 度（）1 2 3 误差 前 后 左 差值 前 后 前 后 定 位 圆 柱 轴线 PZD 右 差值 左 右 前 差值 左 右 左右 定位 圆 柱 轴线（水 平）PQD 后 差值 左 右 前 差值 左 右 零 位 校 准 装 置 左右 定位 圆 柱 轴线（铅垂）PWD 后 差值 DB22/T 1713 2012 13 B.3 测量范围及示值检 验记录见表 B.3 表 B.3 测量范围及示值检 验记录 一、测 量 范围 前 左 外倾 角 前束角 主 销 内 倾 角 主 销后倾 角 前 右 外倾 角 前束角 主 销 内 倾 角 主 销后倾 角 后左 外倾 角 前束角 后右 外倾 角 前束角 二、示 值 检验 记录（前 左、前 右、后左、后右）标准 值 装置 示 值 差值 外倾 角 最 大 角 度差（）标准 值 装置 示 值 差值 前束角 最 大 角 度差（）标准 值 装置 示 值 差值 外倾 角 最 大 角 度差（）标准 值 装置 示 值 差值 前束角 最 大 角 度差（）_
