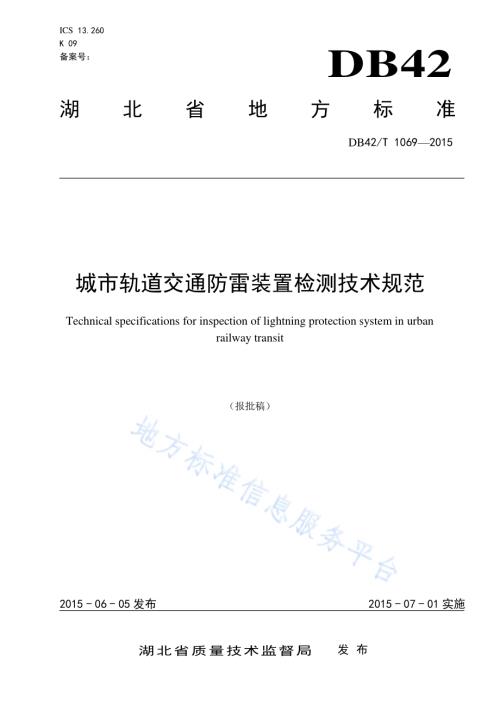

ICS 13.260 K 09 备案号：DB42 湖北省地方标准 DB42/T 1069 2015 城市轨道 交通防雷 装置检测 技术规范 Technical specifications for inspection of lightning protection system in urban railway transit（报批稿）2015-06-05 发布 2015-07-01 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1069 2015 I 目 次 前言.III 1 范围.1 2 规范 性 引用 文件.1 3 术 语和 定义.1 4 一 般规 定.2 5 检 测方 法.3 5.1 目测.3 5.2 器测.3 5.2.1 土 壤电 阻率 测量.3 5.2.2 接 地电 阻测 量.3 5.2.3 连 接状 况测 量.3 5.2.4 绝 缘电 阻测 试.3 5.2.5 电源 SPD 测试.3 5.2.6 接 闪器 高度 测量.3 5.2.7 材 料规 格测 量.3 5.2.8 辅 助项 目测 量.3 6 检 测内 容及 要求.3 6.1 建（构）筑物.4 6.1.1 建（构）筑 物防 雷 分类.4 6.1.2 接 闪器.4 6.1.3 引 下线.5 6.1.4 接 地装 置.5 6.1.5 防 雷区 的划 分.5 6.1.6 雷 击电 磁脉 冲屏 蔽.5 6.1.7 等 电位 连接.6 6.1.8 SPD.6 6.2 机电 系统.7 6.2.1 机房.7 6.2.2 通 风、空调 与供 暖 系统.7 6.2.3 给 水、排水 系统.8 6.2.4 供 电系 统.8 6.2.5 通 信系 统.8 6.2.6 信 号系 统.9 6.2.7 自 动检 票系 统.9 6.2.8 火 灾报 警系 统.10 DB42/T 1069 2015 II 6.2.9 综 合监 控系 统.10 6.2.10 环 境与 设备 监控 系统.10 6.2.11 屏 蔽门 系统.10 6.2.12 站 内综 合服 务系 统.11 附录 A（规 范性 附录）接地电 阻的 测试.12 附录 B（规 范性 附录）绝缘电 阻的 测试.14 参考文 献.15 DB42/T 1069 2015 III 前 言 本标准 按 照GB/T 1.1 2009 标 准化 工作 导则 第1 部分：标 准的 结构 和编 写 给 出的 规则 起草。本标准 由 湖 北省 防雷 中心 提出。本标准 由 湖 北省 标准 化协 会气象 专业 委员 会归口 管理。本标准 主编 单位：湖 北省 防雷中 心、武汉 市防 雷中 心。本标准 主要 起草 人：李国 梁、王 小飞、段 弢、汪金 宏、李 享、叶志 明、柴健、朱传 林。DB42/T 1069 2015 1 城 市轨道 交通防雷 装置检 测技术规 范 1 范围 本标准 规定 了城 市轨 道交 通防雷 装置 检测 的一 般规 定、检 测方 法、检测 内容 及要求。本标准 适用 于湖 北省 城市 轨道 交 通中 地铁 和轻 轨系 统的防 雷装 置检 测。不适 用 于城市 轨道 交通 的其他形态，如 单轨、有 轨电 车、磁 悬浮、自 动导 向、市域快 速轨 道系 统防 雷装 置检测。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 21431-2008 建筑 物 防雷装 置检 测技 术规 范 GB 50057-2010 建 筑物 防 雷设计 规范 GB 50157-2013 地 铁设 计 规范 GB 50343-2012 建 筑物 电 子信息 系统 防雷 技术 规范 DL/T 475-2006 接 地装 置 特性参 数测 量导 则 3 术语和 定义 GB 50057-2010、GB 50157-2013、GB 50343-2012 中 界定的术 语和定 义以及 下 列术语和 定义适 用于本标准。为了便 于使 用，以下重复 列出 了GB 50057-2010、GB 50157-2013、GB 50343-2012 中界 定某些术语和 定义。3.1 城市轨 道交 通 urban railway transit 在城市 中修 建的 快速、大 运量或 中运 量用 电力 牵引 的轨道 交通，列车 在全 封 闭的线 路上 运行，线路可以在 地下、地 面或 高架 上敷设。3.2 车辆段 depot 停放车 辆，以 及承 担车 辆 的运用 管理、整备 保养、检查工 作和 承担 定修 或架 修车辆 检修 任务 的基 本生产单 位。GB 50157-2013,术语2.0.54 3.3 接触网 overhead contact line equipment 沿 轨道 交通 线路 上空 架设 向 电力 机车 提供 电能 的 特 殊形式 的 输 电线 路。DB42/T 1069 2015 2 3.4 接触轨 contact rail 与轨道 交通 铁轨 并行 敷设 向电力 机车 提供 电能 的装 置，又 称第 三轨。3.5 牵引网 traction electric network 电力机 车供 电和 取流 的流 通回路 的总 称，包 括接触网、接触 轨、回流 导线 以 及牵引 变电 所至 接触 网的馈电 线。3.6 风亭 wind pavilion 架设在 连接 地下 车站 通风 道上方 的地 面建 筑。3.7 屏蔽门 platform screen door 安装于 轨道 交通 车站 站台 边缘，将 轨道 与站 台候 车 区隔离，设有 与列 车门 相 对应，可 多级 控制 开启与关闭 滑动 门的 连续 屏障。包括 全高 屏蔽 门、半高 屏蔽门。3.8 防雷等 电位 连接 lightning equipotential bonding；LEB 将 分 开 的诸 金 属物 体 直接用 等 电 位连 接 导体 或 经电涌 保 护 器连 接 到防 雷 装置上 以 减 小雷 电 流引 发的电位 差。GB 50057-2010,定义2.0.19 3.9 电涌保 护器 surge protective device；SPD 用于限 制暂 态过 电压 和分 泄电涌 电流 的器 件。它至 少应含 有一 个非 线性 元件。GB 50057-2010,定义2.0.29 3.10 防雷装 置首 次检 测 lightning protection system check up and measure for the first time 对新建、改 建、扩建 防雷 装置施 工过 程中 的检 测或 投入使 用后 防雷 装置 的第 一次检 测。4 一般规 定 4.1 检测前 应了 解被 检测 项目 的规模、性 质、类型 等，熟悉检 测中 要使 用 的 各项 标准、安全 规定、操作规范、防 雷装 置 及 机房、设备 和 线 路敷 设等 情况，查阅 相关 资料，制 定检 测方案。4.2 根据项 目施 工进 度，应对 防雷装 置进 行 分 阶段 检测。DB42/T 1069 2015 3 4.3 对 已投 入使 用的 线路 应每 年定期 检测 一次。4.4 测试接 地电 阻或 土壤 电阻 率时应 在干 燥季 节和 土壤 未冻结 时进 行，不宜 在雷、雪、雨中 或雨、雪后立即 进行。4.5 检测仪 器应 在检 定合 格有 效期内 使用。5 检测方 法 5.1 目测 查看轨 道交 通防 雷装 置的 结构、形状、安 装工 艺、线路敷 设、焊接 工艺、防 腐措施 等情 况。5.2 器测 5.2.1 土壤电 阻率 测量 使用土 壤电 阻率 测量 仪或 多功能 接地 测试 仪，测量 土壤电 阻率，用 于工 频接 地电阻 与冲 击接 地电 阻的换算，换 算方 法参见GB 50057-2010 中附 录C。5.2.2 接地电 阻测 量 使用接 地电阻 测试 仪，测 量接地 电阻，测量 方法应 符合 本 标准附录A的 要求，当车站 地网面 积超 过5000 或存 在较 大杂 散电 流时，应符合DL/T 475-2006 中第6.2 条的 要求。5.2.3 连接状 况测 量 使用等 电位 连接 电阻 测试 仪（测 试电 流不 小于0.2A），测 量接 闪器 与引 下线 的电气 连接、等 电位 连接带与 接地 干线 的电 气连 接以及 法兰 跨接 的过 渡电 阻，用 于电 气连 接、等电 位 连接和 跨接 连接 的电 气连接质量 判断，其 值不 应大于0.2。5.2.4 绝缘电 阻测 试 使用 绝 缘电 阻测 试仪，对 屏蔽门 体、端 头门 与站 台 金属结 构之 间的 绝缘 电阻 进行测 试，其 绝缘 电阻值不应 小于0.5M，测量 方法符 合本 标准 附录B的 要 求。5.2.5 电源SPD 测试 使用防 雷元 件测 试仪，对 电源SPD 进 行测 试，测试 时 应符合GB/T 21431-2008 中第5.8.3 条 的规 定。5.2.6 接闪器 高度 测量 使用光 学经 纬仪 或激 光测 距仪，测量 接闪 器高 度，用于接 闪器 的保 护范 围的 计算。5.2.7 材料规 格测 量 使用游 标卡 尺和 测厚 仪，测量防 雷装 置材 料的 直径、长度、厚 度等，用于 装置 所选材 料规 格的 判 定。5.2.8 辅助项 目测 量 使用卷 尺、直尺、温 湿度 表、万 用表 等辅 助测 量工 具，用 于测 量场 所环 境条 件的辅 助测 试。6 检测内 容及 要求 DB42/T 1069 2015 4 6.1 建（构）筑 物 6.1.1 建（构）筑 物防 雷分类 建（构）筑物 可根据 其重 要性、使用性 质、发生雷 电事故 的可能 性和 后果，按表6.1.1 进 行防雷 分类。表6.1.1 城市 轨道 交通 建（构）筑物 防 雷 分类 防雷分类 建（构）筑物 第二类防雷 建筑物 地铁轻轨系统的高架车站、地面车站和运营控制中心用房 第三类防雷 建筑物 1.地下车站的出入口罩棚、风亭、冷却塔和膨胀水箱 2.车站区间的高架建筑物和隧道区间上的地面建筑物（如隧道口、区间风亭）注：与轨道交通相配套的车辆段、综合用房、主变电所和 停车场等其他建（构）筑物应依据GB 50057-2010 中第3 章进行防雷分类。6.1.2 接闪器 6.1.2.1 首次 检 测时，应 符合 下列 规定：a)检测屋 面设 施应 处于 接闪 器保护 范围 内，检测 引下 线、建(构)筑物 顶部 外露 的其他 金属 物与 接闪器的 电气 连接，屋 面设 施的等 电位 连接；b)使用经 纬仪 或测 高仪 和卷 尺测量 接闪 器的 高度、长 度，建 筑物 的长、宽、高，并根据 建筑 物防雷类别 用滚 球法 计算 其保 护范围；c)检测接 闪器 的材 料、规格 和尺寸 应符 合 GB 50057-2010 中第 5.2 条 的规 定；d)检测接闪 器保 护外的 屋顶 孤立金属 物和 非导电 性屋 顶物体应 符合 GB 50057-2010 中第 4.5.7 条的规 定。6.1.2.2 检测接 闪器 应 平 正顺 直的 敷设在 建筑 物易 受雷 击部 位，焊 接固 定的 焊缝 应当 饱满，焊接 部分应有完 整的 防腐 措施，接 闪 器锈蚀 不大 于其 截面 的 1/3。检 测接 闪导 体固 定支 架 的高度 不应 小 于150mm，并应均 匀分 布，其间 距应 符合 表 6.1.2.2 的规 定。表6.1.2.2 明 敷接 闪导 体 固定支 架的 间距 布设方式 扁形导体和固定支架的间距（mm）单根圆形导体和固定支架的间距（mm）安装于水平面上的水平导体 500 1000 安装于垂直面上的水平导体 500 1000 安装于从地面至高20m 垂直面上的垂直导体 1000 1000 安装在高于20m垂直面上的垂直 导体 500 1000 6.1.2.3 检查接 闪器 上不 应附 着的 其它电 气线 路。6.1.2.4 检测建 筑物 的防 侧击 雷保 护措施 应符 合 GB 50057-2010 中 第 4.3.9 条和 第 4.4.8 条 的规 定。DB42/T 1069 2015 5 6.1.2.5 当低层 或多 层建 筑物 利用 女儿墙 内、防水 层内 或保 温层内 的钢 筋作 暗敷 接闪 器时，应 对 该建筑物周 围的 环境 进行 检查，防 止可 能发 生的 混凝 土 碎块坠 落等 事故 隐患。除 低层和 多层 建筑 物外，其 他建筑物 不应 暗敷 接闪 器。6.1.2.6 接闪带 在转 角处 应按 建筑 造型弯 曲，其夹 角应 大 于90，弯曲 半径 不宜 小于 圆钢直 径 的 10 倍、扁 钢宽 度的6 倍。接 闪带通 过建 筑物 伸缩 沉降 缝处，应将 接闪 带向 侧面 弯成半 径 为 100mm 的弧形。6.1.3 引下线 6.1.3.1 检查专 设引 下线 应沿 建筑 物最易 受雷 击的 屋角 外墙 明敷，建筑 艺术 要求 较高 者可暗 敷。检查建筑物 的消 防梯、钢 柱等 金属构 件宜 作为 引下 线的 一部分，检 测各 部件 之间 电气连 接性 能。注：各金属构件可被覆有绝缘材料。6.1.3.2 检测引 下线 的材 料规 格应 符合 GB 50057-2010 中第5.3 条 的规 定。6.1.3.3 检测明 敷引 下线 固定 支架 的间距 应符 合本 标准 中 表6.1.2.2 的 规定。6.1.3.4 检测明 敷引 下线 与电 气和 电子线 路敷 设的 最小 距离，平行 敷设 时不 宜小 于 1000mm，交叉 敷设时宜不 小于 300mm。6.1.3.5 检查专 设引 下线 的断 接卡 的设置 是否 符 合 GB 50057-2010 中第5.3.6 条 的规 定。测 量专 设引下线接 地端 与接 地体 的电 气连接 性能，其 过渡 电阻 值不应 大 于0.2。6.1.4 接地装 置 6.1.4.1 根据车 站防 雷接 地与 车站 设备工 作接 地、安全 接地 等的连 接形 式，测试 接地 装置的 接地 电阻值，不 应大 于接 入设 备要 求的最 小值，验 收检 测时，不应 大于 设计 文本 的要 求值。6.1.4.2 检测接 地体 的材 料、结构 和最小 尺寸 应符 合 GB 50057-2010 中表 5.4.1 的规 定，利用 建筑 物的基础 钢筋 作为 接地 装置 时应 符 GB 50057-2010 中第 4.3.5 条、第4.4.5 条 和第 4.4.6 条 的规 定。6.1.4.3 检测防 接触 电压 和跨 步电 压的措 施应 符 合 GB 50057-2010 中第 4.5.6 条的 规 定。6.1.4.4 检查金 属物 或电 气电 子线 路与引 下线 之间 的距 离应 符合 GB 50057-2010 中第4.3.8 条和 第4.4.7 条的 规定。6.1.5 防雷区 的划 分 防雷区 的划 分应 按照GB 50057-2010中第6.2.1 条的 规 定将需 要防 雷击 电磁 脉冲 的环境 划分 为LPZ0A、LPZ0B、LPZ1LPZn+1 区。在进 行防 雷区 的划 分后，应检 查防 雷工 程中LPZ 的 划分是 否符 合标 准。6.1.6 雷击电 磁脉 冲屏 蔽 6.1.6.1 检查建（构）筑 物的 屋顶 金属表 面、立面 金属 表面、混凝 土内 钢筋 和金 属门 窗框架 等大 尺寸金属件 等应 等电 位连 接，并与防 雷接 地装 置相 连。6.1.6.2 检查屏 蔽电 缆的 金属 屏蔽 层应两 端接 地，并宜 在各 防雷区 交界 处做 等电 位连 接，并 与防 雷接地装置 相连。如 要求 一端 接地的 情况 下，应采 取两 层屏蔽，外 屏蔽 层应 两端 接地。6.1.6.3 检查建（构）筑 物之 间用 于敷设 非屏 蔽电 缆的 金属 管道、金属 格栅 或钢 筋成 格栅形 的混 凝土管道，两端 应电 气贯 通，且两端 应与 各自 建筑 物的 等电位 连接 带连 接。DB42/T 1069 2015 6 6.1.6.4 检测屏 蔽材 料，选用 板材 时，其 厚度 宜 为0.3mm 0.5mm 间。6.1.6.5 检测屏 蔽网 格、金属 管（槽）、防静 电地 板支 撑金 属网格、大 尺寸 金属 件、房间屋 顶金 属龙骨、屋 顶金 属表 面、立面 金属表 面、金属 门窗、金 属格栅 和电 缆屏 蔽层 等与 防雷装 置的 电气 连接，过 渡电阻值 不应 大 于 0.2。6.1.7 等电位 连接 6.1.7.1 等电位 连接 导线 和连 接到 接地装 置的 导体 的最 小截 面应符 合GB 50057-2010 中表5.1.2 中的规定。6.1.7.2 使用等 电位 连接 电阻 测试 仪测试 等电 位连 接的 过渡 电阻，其值 不应 大 于 0.2。6.1.7.3 建（构）筑 物等 电位 连接 的检测 应符 合下 列规 定：a)检 测外 部防 雷装 置与 建（构）筑物 内金 属体 之间 应 满足 间隔 距离 的要 求；b)检 测建（构）筑 物以 下 部 位的 连接 状况、连 接质 量、连 接导 体的 材料 和尺 寸：建（构）筑 物的 地下 室或 地面层 处，建筑 物金 属体、金属 装置、建（构）筑 物 内系统、进出建（构）筑 物的 金属 管线与 防雷 装置 的连 接；设备、管道、构 架、均压 环、钢 骨架、钢 窗、放散 管、吊 车、金属 地板、电 梯轨道、栏杆等 大尺 寸金 属物 与共 用接地 装置 的连 接；由LPZ0 区到 LPZ1 区 的总 等电位 连接 带的 连接；建（构）筑 物内 竖直 敷设 的金属 管道 及金 属物 与建（构）筑物 内钢 筋就 近不 少于两 处的连接；所有穿 过各 后续 防雷 区界 面处导 电物 均应 在界 面处 与建（构）筑物 内的 钢筋 或 等电位连接预 留板 连接。6.1.7.4 电气电 子系 统 等 电位 连接 的检测 应符 合下 列规 定：a)检 测电 气 电 子设 备与 外 部防雷 装置 之间 应 满 足间 隔距离 的要 求；b)检 查等 电位 连接 网络 形 式，连 接要 求应 符 合 GB 50057-2010 中第6.3.4 条第 5、6、7 款的规定；c)检测 电 气电 子系 统 以 下 部位与 等电 位连 接带（或 等电位 端子 板）之间 的 连 接状况、连 接质量、连 接导 体的 材料 和尺 寸：配电柜（盘）内 部 的 PE 排及外 露金 属导 体；UPS 及 电池 柜金 属外 壳；电子设 备的 金属 外壳；设备机 架、金属 操作 台；机房内 消防 设施、其 他配 套设施 金属 外壳；线缆的 金属 屏蔽 层；光缆屏 蔽层 和金 属加 强筋；金属线 槽；配线架；防静电 地板 支架；金属门、窗、隔 断等。6.1.8 SPD DB42/T 1069 2015 7 6.1.8.1 检查所 使 用SPD 应属 于检 测合格 的产 品。6.1.8.2 检查SPD 两端 连接 导体 的 截面积 应符 合本 标准 中 表6.1.8.2 的 规定 要求，SPD 两端的 引线 长度之和 不宜 大 于0.5m，SPD 应安 装牢 固。连接 导线 的过渡 电阻 不应 大 于0.2。表6.1.8.2 SPD 两端 连接 导体的 最小 截面 积 等电位连接部件 材料 截面(mm2)连接电涌保护器 的导体 电气系统 级试验的电涌保护器 Cu(铜)6 级试验的电涌保护器 2.5 级试验的电涌保护器 1.5 电子系统 D1 类电涌保护器 1.2 其他类的电涌保护器(连接导体的截面可小于 1.2mm2)根据具体 情况确定 6.1.8.3 检查电 源SPD 布 设位 置，应符 合GB 50343-2012 中第 6.5.1 条 的规 定。6.1.8.4 检查天 馈和 信 号 SPD 的 布 设位置，应 符 合 GB 50343-2012 中第6.5.2 条和 6.5.3 条 的规 定。6.1.8.5 检测电 源SPD 性 能指 标，测试时 应符 合GB/T 21431-2008 中 5.8.3 条的 规定。6.2 机电系 统 6.2.1 机房 6.2.1.1 检查机 房位 置，宜设 置在 建筑物 低层 中心 的 LPZ1 区 及其后 续雷 电防 护区。6.2.1.2 检查机 房外 墙内 的钢 筋应 采取电 气连 接，检查 机房 的金属 门、窗和 金属 屏蔽 网与建 筑物 内的主筋应 做可 靠电 气连 接，测试其 电气 连接。6.2.1.3 检测机 房内 设置 的等 电位 连接带 的材 料规 格、安装 工艺。6.2.1.4 检测机 房内 防静 电装 置与 等电位 连接 带连 接的 材料 规格、安装 工艺，测 试其 电气连 接。6.2.1.5 检测机 房内 设备 机柜、金 属外壳 与等 电位 连接 带连 接的材 料规 格、安装 工艺，测试 其电 气连接。6.2.1.6 检测机 房内 设备 距外 墙及 柱、梁 的距 离不 应小 于 1m。6.2.1.7 检测机 房的 配电 线路、信 号线路 应安 装 的 SPD，SPD 应符合 本标 准中 第 6.1.8 条的规 定。6.2.1.8 检查进、出 机房 的金 属管（槽）、线 缆屏 蔽层、铠 装层应 就近 与等 电位 连接 带连接，测 试其电气连 接。6.2.1.9 检查机 房的 接地 线应 从共 用接地 装置 引至 机房 局部 等电位 连接 端子 板，检测 其材料 规格、安装工艺，测 试其 电气 连接。6.2.2 通风、空调 与供 暖系 统 6.2.2.1 检测系 统所 在建（构）筑 物、室 外风 亭、机组、水 箱、冷 却塔 的直 击雷 防护 装置应 符合 本标准中 第6.1.1 条、第 6.1.2 条、第6.1.3 条和 第6.1.4 条 的规 定。DB42/T 1069 2015 8 6.2.2.2 检测系 统所 属设 备、设施、管道 等与 接地 装置 连接 的材料 规格、安 装工 艺，应符合 本标 准第6.1.2.6 条 和第6.1.7.2 条的规 定，测试 其电 气连 接。6.2.2.3 检测 系 统中 电气 和电 子线 路上的 金属 管（槽）、线缆 屏蔽层、铠装 层 应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。6.2.2.4 检测系统 线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.3 给水、排水 系统 6.2.3.1 检测系 统所 在建 筑物 直击 雷防护 装置 应符 合本 标准 中第 6.1.1 条、第6.1.2 条、第6.1.3 条和第 6.1.4 条的 规定。6.2.3.2 检测系 统所 属生 活、生产 给水装 置、排水 装置、污 水装置、雨 水装 置和 消防 装置的 泵机、远程控制 装置、就 地控 制装 置、自动 控制 装置、车站 控制 室显示 装置 等的 各类 电气 和电子 设备 的金 属外 壳、机柜、机 架等 与接 地装 置 连接的 材料 规格、安装 工 艺，应符 合本 标准 第6.1.2.6 条 和第 6.1.7.2 条的 规定，测 试其 电气 连接。6.2.3.3 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。6.2.3.4 检测系统 线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.4 供电系 统 6.2.4.1 检查供 电系 统及 其设 备的 功能性 接地、保 护性 接地 与防雷 接地 等其 他接 地系 统的连 接形 式，测试其 接地 电阻 值应 小于 接入设 备中 要求 的最 小值。6.2.4.2 检测主 变电 所、电源 开闭 所、牵 引变 电所、降 压变 电所和 混合 变 电 所、牵引 供电系 统、动力照明供 电系 统、电 力监 控 系统所 在建 筑物 直击 雷防 护装置 应符 合本 标准 中 第6.1.1 条、第6.1.2 条、第6.1.3 条和 第6.1.4 条的 规定。6.2.4.3 检测 主 变电 所、电源 开闭 所、牵 引变 电所、降 压变 电所和 混合 变电 所、牵引 供电 系 统、动力照明供 电系 统、电 力监 控 系统机 房应 符合 第 6.2.1.1 条、第 6.2.1.2 条和 第6.2.1.3 条 的规 定。检测 防跨步电 压应 符 合 GB 50057-2010 中第 4.5.6 条的 规 定。6.2.4.4 检测主 变电 所、电源 开闭 所、牵 引变 电所、降 压变 电所和 混合 变电 所、牵引 供电系 统（直流供电设 备除 外）、动 力照 明 供电系 统、电力 监控 系统 的设备 设施 与接 地装 置连 接的材 料规 格、安装 工艺，应符合 本标 准 第 6.1.2.6 条和 第 6.1.7.2 条的 规定，测试 其电 气连 接。6.2.4.5 检测供 电系 统中 电气 和电 子线路 上的 金属 管（槽）、线缆 屏蔽 层、铠装 层应 符合本 标准 第6.1.6.2 条 和第6.1.6.3 条的规 定，测试 其电 气连 接。6.2.4.6 检测系统 线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.4.7 检测地 上区 段架 空接 触网 的架空 地线，在 满足 条件 时，可 以作 为防 雷 地 线，冲击接 地电 阻不应大 于 10，并应 接至 牵 引变电 所接 地装 置上。6.2.4.8 检测电 力电 缆与 通信、信 号电 缆 并行 明敷 时，间距 不应小 于150mm；电 力电 缆与通 信、信号电缆垂 直交 叉间 距不 应小 于 50mm。DB42/T 1069 2015 9 6.2.4.9 检测直 流牵 引供 电系 统应 为不接 地系 统，牵引 变电 所中直 流牵 引供 电设 备必 须绝缘 安装。6.2.5 通信系 统 6.2.5.1 检测通 信系 统内 传输 系统、无线 通信 系统、电 话系 统、视 频监 控系 统、广播 系统、时钟 系统、民用通 信系 统和 商用 通信 系统等 的各 类电 气和 电子 设备的 金属 外壳、机 柜、机 架与接 地装 置连 接的 材料规格、安装 工艺，应 符合 本标准 第 6.1.2.6 条和第 6.1.7.2 条 的规 定，测试 其电气 连接。6.2.5.2 检测通 信系 统中 电气 和电 子线路 上的 金属 管（槽）、线缆 屏蔽 层、铠装 层 应 符合本 标准 第6.1.6.2 条 和第6.1.6.3 条的规 定，测试 其电 气连 接。6.2.5.3 检测系 统线 路 上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.5.4 检测通 信电 缆、光缆 应与 强电电 缆分 开敷 设，光缆 与电力 电缆 同径 敷设 时，宜采用 非金 属光缆加强 芯，通信 电缆 与其 他管线 间距 应符 合 GB 50343-2012 中 5.3.4.3 的规 定，与其 他电 力电 缆的 间距应符 合GB 50343-2012 中5.3.4.4 的 规定。6.2.5.5 光缆的 所有 金属 接头、金 属护层、金 属加 强芯 等，应在进 入建 筑物 处直 接接 地。6.2.6 信号系 统 6.2.6.1 检测信 号系 统内 列车 自动 监控系 统、列车 自动 防 护 系统、列车 自动 运行 系统 和车辆 基地 信号系统等 的各 类电 气和 电子 设备的 金属 外壳、机 柜、机架与 接地 装置 连接 的材 料规格、安 装工 艺，应 符 合本标准 第6.1.2.6 条和第 6.1.7.2 条 的规 定，测试 其电气 连接。6.2.6.2 检测信 号系 统中 电气 和电 子线路 上的 金属 管（槽）、线缆 屏蔽 层、铠装 层应 符合本 标准 第6.1.6.2 条 和第6.1.6.3 条的规 定，测试 其电 气连 接。6.2.6.3 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.6.4 检测通 信电 缆应 与强 电电 缆分开 敷设，通 信电 缆与 其他管 线间 距应 符 合 GB 50343-2012 中第5.3.4.3 条 的规 定，与其 他电力 电缆 的间 距应 符 合GB 50343-2012 中第5.3.4.4 条 的规 定。6.2.6.5 信号设 备的 接地 系统 应符 合下列 要求：a)应 设工 作接 地、保护 接 地、屏 蔽接 地和 防雷 接地 等；b)信 号设 备室 内应 设综 合 接地箱，当 采用 综合 接地 时，应 接至 综合 接地 系统 弱电母 排，接地电阻值 不应 大 于 1；c)出 入信 号设 备室 的电 缆 采用屏 蔽电 缆，应在 室内 对电缆 屏蔽 层一 端接 地，并应在 出入 口设置金属 护套；d)车 辆基 地内 未设 综合 接 地系统 或局 部未 设时，信 号设备 可分 散接 地。分 散 接地阻 值不 应大于4；e)车 载信 号设 备的 地线 经 车辆接 地 装 置接 地。6.2.7 自动检 票系 统 6.2.7.1 检测系 统内 清分 系统、灾 备系统、线 路中 央计 算机 系统、车站 计算 机系 统、车载终 端设 备、自动售 检票 系统 等的 各类 电气和 电子 设备 的金 属外 壳、机柜、机 架与 接地 装 置连接 的材 料规 格、安 装 工艺，应 符合 本标 准 第6.1.2.6 条 和第6.1.7.2 条的 规定，测试 其电 气连 接。DB42/T 1069 2015 10 6.2.7.2 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。6.2.7.3 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.7.4 检测通 信电 缆 的 敷设 应符 合本标 准 第6.2.6.4 条的 规定。6.2.8 火灾报 警系 统 6.2.8.1 检测系 统 内 图形 显示 装置、自动 报警 系统、消 防通 信设备 等的 各类 电气 和电 子设备 的金 属外壳、机 柜、机架 与接 地装 置连接 的材 料规 格、安装 工艺，应符 合本 标准 第 6.1.2.6 条和 第6.1.7.2 条的规定，测试 其电 气连 接。6.2.8.2 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。6.2.8.3 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.8.4 检测通 信电 缆 的 敷设 应符 合本标 准 第6.2.6.4 条的 规定。6.2.9 综合监 控系统 6.2.9.1 检测系 统内 中央 综合 监控 系统和 车站/车 辆基 地综 合 监控系 统等 的各 类电 气和 电子设 备的 金属外壳、机柜、机架 与接 地装置 连接 的材 料规 格、安装工 艺，应 符合 本标 准 第 6.1.2.6 条和 第6.1.7.2条的规 定，测试 其电 气连 接。6.2.9.2 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。6.2.9.3 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.9.4 检测通 信电 缆 的 敷设 应符 合本标 准 第6.2.6.4 条的 规定。6.2.10 环境与 设备 监控 系统 6.2.10.1 检测系 统内 控制 器 和 计算 机设备 等的 各类 电气 和电 子设备 的金 属外 壳、机柜、机架与 接地 装置连接 的材 料规 格、安装 工艺，应符 合本 标准 第 6.1.2.6 条和 第6.1.7.2 条 的规定，测 试其 电气 连接。6.2.10.2 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线 缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。6.2.10.3 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.10.4 检测通 信电 缆 的 敷设 应符 合本标 准 第6.2.6.4 条的 规定。6.2.11 屏蔽门 系统 6.2.11.1 检测系 统内 控制 系统、监 控系统 和供 电电 源等（除 屏蔽门 门体 外）的 各类 电 气和电 子设 备的金属外 壳、机 柜、机 架与 接 地装置 连接 的材 料规 格、安装工 艺，应 符合 本标 准 第6.1.2.6 条和 第6.1.7.2条的规 定，测试 其电 气连 接。6.2.11.2 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线 缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第 6.1.6.3 条的 规定，测试 其电 气连 接。DB42/T 1069 2015 11 6.2.11.3 屏蔽门 门体 接地 应符 合下 列规定：a)当 屏蔽 门有 等电 位要 求 时，门 体连 接至 钢轨（即 与钢轨 等电 位）；b)屏 蔽门、端 头门 与车 站 结构之 间的 绝缘 电阻 不应 小于 0.5M；c)门 体应 保持 有效 的电 气 连接，其总 电阻 值不 大 于0.4；d)滑 动门 应与 门体 其它 部 分结构 保持 等电 位。6.2.11.4 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.11.5 检测通 信电 缆 的 敷设 应符 合本标 准 第6.2.6.4 条的 规定。6.2.12 站内综 合服 务系 统 6.2.12.1 检测系 统内 客运 设备（电 梯设备、轮 椅升 降机 等）、乘客 系统、门 禁系 统等 的各类 电气 和 电子设备 的金 属外 壳、机柜、机架 与接 地装 置连 接的 材料规 格、安装 工艺，应 符合本 标准 第 6.1.2.6 条和第 6.1.7.2 条的 规定，测 试其电 气连 接。6.2.12.2 检测系 统中 电气 和电 子线 路上的 金属 管（槽）、线 缆 屏蔽层、铠装 层应 符合 本 标准 第 6.1.6.2条和 第6.1.6.3 条的 规定，测试 其电 气连 接。6.2.12.3 检测系 统线 路上 所安 装 的SPD，应符 合本 标准 第 6.1.8 条 的规 定。6.2.12.4 检测通 信电 缆的 敷设 应符 合本标 准 第 6.2.6.4 条的 规定。DB42/T 1069 2015 12 A A 附 录 A（规范 性附 录）接地电 阻的 测试 A.1 接地电 阻测 试仪 接地电 阻测 试仪 分为 两类：A类：适用 于一 般接 地装 置 接地电 阻的 测量（即 常规 测量）B类：适用 于大 型接 地装 置 接地电 阻的 测量（即 特殊 测量）A.2 接地电 阻测 量方 法 接 地 电阻 测 量通 常采 用 三极 法 进行 测 试，三极 是 指图A.1 上的 被测 接 地装 置G，测 量用 的 电压 极P和电流 极C。三极（G、P、C）应布 置在 一条 直线 上且 垂直于 地网。测 量用 的 电 流极C 和电 压极P 离被 测接地 装置G 边缘的距 离为dGC=（45）D 和dGP=（0.5 0.6）dGC，D 为被测接 地装置的最 大对角线 长度，点P可以认 为是 处在 实际 的零 电位区 内。为了 较准 确地 找到实 际零 电位 区时，可 把电压 极沿 测量 用电
