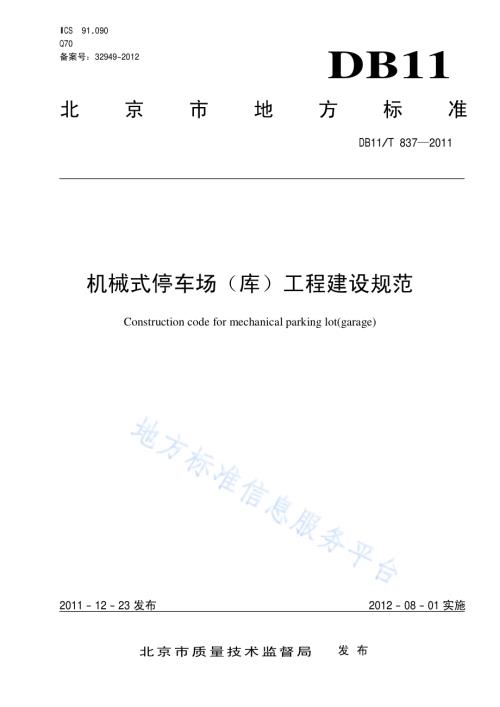

ICS 91.090 Q70 备案号：32949-2012 DB11 北京市 地方标准 DB11/T 837 2011 机械式停车场（库）工程建设规范 Construction code for mechanical parking lot(garage)2011-12-23发布 2012-08-01实施 北京市质量技术监督局 发布 DB11/T 837 2011 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 机械式停车场（库）建设项目构成.2 5 机械式停车设备及适停汽车规格分类.3 6 建筑结构及要求.4 7 建筑设备.5 8 安全防护设施.6 附录 A（资料性附录）机械式停车设备型式.7 附录 B（资料性附录）单套机械式停车设备存容量.9 附录 C（资料性附录）机械式停车场（库）设计出、入库时间.10 DB11/T 837 2011 II 前 言 本标准依据 GB/T1.1起草规则编制。本标准由北京市交通委员会提出并归口。本标准主要起草单位：北京停车行业协会、北京市特种设备标准化技术委员会。本标准 参加 起草单位:北京 万象国纪投 资 有限公司、北京 航天汇信科 技 有限公司、深圳中集天达空 港 设备 有限公司、北京 鑫华源 机械制 造有限责任公司、深圳怡丰自动 化 科 技 有限公司、杭州西子石川岛 停车设备 有限公司、山东莱钢泰达 车库 有限公司、北京 紫光百 会 科 技 有限公司、北京市建筑 工程 设计 公 司。本标准主要起草 人：王殿东、金朝志、李福瑄、杨松发、刘立勇、俞宏熙、马景山、沈鸿生、翟凯 鸿、张军、程琪、闫维庆、刘鹏、李响、张迎星。DB11/T 837 2011 1 机械式停车场（库）工程建设规范 1 范围 本标准规定 了 机械式停车场（库）的 项目构成、设备分类、建筑结构及要求、建筑设备、管理 设施 及安全防护。本标准适用 于 机械式停车场（库）新 建 工程。机械式停车场（库）改 建 与扩 建 工程可参照 执 行。2 规范性引用文件 下列 文件 对 于 本文件 的 应 用 是必不 可 少 的。凡是注日期 的 引用文件，仅所注日期 的 版 本适用 于 本文 件。凡是不注日期 的 引用文件，其最 新 版 本（包括所 有的 修 改 单）适用 于 本文件。GB 17907 机械式停车设备通用安全要求 GB 50015 建筑 给水排水 设计规范 GB 50019 采暖 通 风 与空 气调节 设计规范 GB 50067 汽车库、修 车库、停车场设计防 火 规范 JB/T 8713 机械式停车设备类 别、型式 与 基 本 参 数 JB/T 8909 简易升降 类机械式停车设备 JB/T 8910 升降横移 类机械式停车设备 JB/T 10215 垂直循环 类机械式停车设备 JB/T 10474 巷道堆垛 类机械式停车设备 JB/T 10475 垂直升降 类机械式停车设备 JB/T 10545 平面移 动 类机械式停车设备 JB/T 10546 汽车 专 用 升降 机 JGJ 100 汽车库建筑设计规范 DB11/T 595 公 共 停车场建设规范 3 术语和定义 下列 术语和定义适用 于 本标准。3.1 机械式停车场（库）mechanical parking lot（garage）使 用机械设备 做为运送或运送且 停 放 汽车 的 场 地、构筑 物或 建筑 物。3.2 停车位尺寸 parking space size 在 停车设备、停车场（库）中，用 于 最终 停 放 汽车 的 全 部 空 间 尺寸。3.3 机械式停车设备 mechanical parking system 用 来 存 取、储放 汽车 的 机械设备 系统。DB11/T 837 2011 2 3.4 有轨巷道堆垛机 rail mounted aisle-stacking machine 沿着多层 停车位车库 巷道内轨道运 行，向 单 元 车位存 取 汽车，完 成出入库 作 业 的 起 重 机（以下简称 堆垛 机）。3.5 井道 well 供升降 机、对重 和 平衡重在其 中 升降运 行 的空 间。3.6 巷道 aisle 供搬运台 车、堆垛 机 水平运 行 的空 间。3.7 机械式停车场（库）出入口 mechanical parking lot（garage）entrances 进 出停车设备 转换区或 工 作区最外部 的 出入口。3.8 停车设备转换区 transfer area 存 取 汽车时，由 人 员 驾 驶状态 转换为 停车设备 控 制 状态 或 由停车设备 控 制 状态 转换为 人 员 驾 驶状态 的 区 域。3.9 停车设备工作区 working area 停车设备 运 行、存 放 汽车 的 区 域。3.10 停车设备存容量 Parking Capacity 一 套 控 制 系统内 机械式停车设备 最 大 存容汽车 的 数 量。3.11 汽车宽度 car width 不 含后视镜，水平面 上 汽车 垂直 投 影轮廓 的 最 大宽度。3.12 适停汽车 car suitable for parking 停车设备 允许 停 放 的 汽车。3.13 适停汽车尺寸 dimensions of car suitable for parking 停车库 或 停车设备 所 能 容 纳 汽车 的 最 大 外 形 尺寸（不 含 车 外 两侧后视镜）。3.14 适停汽车质量 concessional vehicle mass 停车设备 中 准 许 停 放 汽车 的 最 大质 量，等 于 准 许 停 放 汽车 整 车 装 备 质 量 加 50kg物 品 的 质 量。4 机械式停车场（库）建设项目构成 4.1 机械式停车场（库）项目由机械式停车设备、建筑结构、建筑设备及辅助设施构成。4.2 建筑结构包括机械式停车设备基础及机械式停车场（库）的本身的建筑物（含混 凝土 结构及停车 位、行 车 通 道及 坡 道、候 车区、出入口、工作 人员 出入口 安全门、停车设备转换区、楼梯、检修 及 消防 通 道、井道、巷道 等）。4.2.1 建筑设备包括 给排水系统、采暖通风系统、供配电系统、消防系统与防灾系统 及 环保 设施。DB11/T 837 2011 3 4.2.2 辅助设施包括 安全 设施、管理 设施和 其他 设施。安全 设施包括 无障碍 设施、安全防护 设施、安 全匝 道、标 志 标 线、信 号及 信息诱导系统、行 车 通 道、汽车出入口 安全 设施 等。管理 设施包括 办公、收 费、调 度、监 控、警卫、维修、备 品 备件库 等 设施及设施用 房等。其他 设施包括 楼梯、电梯、休息室、卫生间等。4.3 不同 建设规 模、类别 及 型 式的机械式停车场（库）项目 可依据 建设 条 件 与功能要求，对上述 设施 予以减 项 或分期 建设。5 机械式停车设备及适停汽车规 格分类 5.1 机械式停车设备 分类 机械式停车设备 根 据 其 工 作 原 理 分 为 九 类。5.1.1 升降横移类 机械式停车设备 利 用 载 车 板 或其 他载 车 装置 升降 和 横向平移 存 取 汽车 的 机械式停车设备，该 设备 应 符合 JB/T 8910的 规定。5.1.2 简易升降类 机械式停车设备 使 用 升降或 俯仰 机构 使 汽车存入 或取 出 的 机械式停车设备，该 设备 应 符合 JB/T 8909的 规定。5.1.3 平面移 动 类 机械式停车设备 在 同一 水平层 上 用 搬运 器 平面移 动 汽车 或 载 车 板，实现 存 取 汽车 的 机械式停车设备，多层平面移 动 类机械式停车设备 还需 使 用 升降 机 来 实现 不 同 层 间 的 升降，该 设备 应 符合 JB/T 10545的 规定。5.1.4 巷道堆垛 类 机械式停车设备 使 用 有 轨巷道堆垛 机，将 汽车 水平且垂直移 动 到 停车位 旁，并用存 取 交 接 机构存 取 汽车 的 机械式停 车设备，该 设备 应 符合 JB/T 10474的 规定。5.1.5 垂直 升降类 机械式停车设备 使 用 升降 机 将 汽车 升降 到指 定 层，并用存 取 交 接 机构存 取 汽车 的 机械式停车设备，该 设备 应 符合JB/T 10475的 规定。5.1.6 垂直循 环类 机械式停车设备 使 用 垂直循环 机构 使 车位 产 生 垂直循环运 动 到 达 出入口 层 而 存 取 汽车 的 机械式停车设备，该 设备 应 符合 JB/T 10215的 规定。5.1.7 水平 循 环类 机械式停车设备 使 用 水平循环 机构 使 车位 产 生 水平循环运 动 到 达 升降 机 或 出入口 而 存 取 汽车 的 机械式停车设备。5.1.8 多层循 环类 机械式停车设备 使 用 上 下循环 机构 或升降 机 将 汽车 在不 同 层 的 车位 之 间 进 行 循环换 位 来 实现 汽车存 取 的 机械式停车设备。DB11/T 837 2011 4 5.1.9 汽车 专 用 升降 机 用 于 停车库出入口 至 不 同 停车 楼 层 间 升降搬运 汽车 的 机械设备，该 设备 应 符合 JB/T 10546的 规定。5.2 根 据 适停汽车规 格分 为六个 类型 根 据适停汽车规格，适停车 辆 分 为 六个 类型，如表 1所 示。表 1 适停汽车规格分类 组 别 代号 汽车 长 车 宽 车 高 mm mm mm 质 量 kg X 4400 1750 1450 1300 Z 4700 1800 1450 1500 D 5000 1850 1550 1700 T 5300 1900 1550 2350 C 5600 2050 1550 2550 K 5000 1850 2050 1850 6 建筑结构及 要求 6.1 一般 要求 6.1.1 与 建设项目 配 套建设 的 特 大、大、中 型机械式停车场（库）应 与 主 体 工程 同步 设计。6.1.2 设计机械车库时，建筑结构 应 满足 所 选 用机械式停车设备 的 相关 技术要求。6.1.3 中 型 以 上 的 机械式停车场（库）与 其 它 建筑 物 联 建时，防 火 分 区应 分 开 设 置。6.1.4 机械式停车库，每个 防 火 分 区内 停车 数 量及 消 防设备、设施 应 符合 GB 50067的 规定。6.1.5 机械式停车场（库）的 建筑结构计 算 应采 用 动 载荷 或 动 载荷 与 静载荷 的 组合。6.1.6 建 于 地下 的 升降横移、简易升降 类停车场（库）宜 结 合城 市 人 防 工程 设 置，并 与 城 市 地下 空 间 开 发 相 结 合。6.2 机械停车设备的 型 式 要求 机械设备类 别 及型式 的 选择,应 依据项目用 地 范围、周 围 环 境、需 停车 数 量、建筑 物 的 规 模 和 布局 等具体 条 件 选择 适 宜 的 机械式停车设备类 别 及型式。附录 A给 出 了 不 同 类 别 机械停车设备 的 型式。6.3 单套 机械式停车设备存容量及 进 出库 时 间 设 计 要求 6.3.1 机械式停车场（库）宜根 据用 地 范围、建筑 物 的 规 模 和 布局、存 取 车时间 等具体 条 件 确 定单套机械式停车设备存容量。附录 B给 出 了 不 同 类 别 停车设备 的 单套机械停车设备 的 存容量。6.3.2 每辆 汽车 的 出库时间、入库时间 最 大 值 宜控 制 在 120s以内。附录 C给 出 了 不 同 建筑类 别 的 机械式停车场（库）设计时 每 座 车库 的 全 部 车 辆 出、入库 的 时间要求。6.3.3 采 用汽车 专 用 升降 机 的 停车库，其升降 机 的 数 量 应 按 每 台不多 于 25个 停车位计 算 确 定，如 无 其 他 汽车出入口时，每个 车库 升降 机 数 量 不应少 于 2台。6.4 机械停车设备的 使 用 环 境 要求 6.4.1 室 内 工 作环 境 温 度 应不 超过 40，在 24h内平 均温 度 不 超过 35，不应 低 于-5。6.4.2 室 外 工 作环 境 温 度 应不 超过 40，在 24h内平 均温 度 不 超过 35，不应 低 于-25。DB11/T 837 2011 5 6.4.3 应 无爆炸介 质，不 含 有 腐蚀 金 属、破坏绝缘 的 介 质 和 导电介 质，并 应 避免强磁 场 干扰。6.4.4 供 电电 源的 电压 为 三 相 380V/220V，+5%-10%,电 源 频率 为 50HZ。6.5 使 用 要求 6.5.1 机械式停车场（库）出入口 外 适停汽车 的 转 弯半径 不 宜 小 于 7m。6.5.2 平面移 动、巷道堆垛、垂直升降 类停车场（库）靠近 车库出入口 端 必 要 的 坡 道 段 长度 不 宜 小 于3.5m，且 坡 度 不 宜大 于 2%。6.5.3 多台堆垛 机 布置 在 同一 巷道 时，车 辆 出入口 宜 分 区 布置，其最 小距离 不 宜 小 于 10m。6.5.4 停车场（库）入口 的 候 车车位 不应少 于 2个，当 出入口分设时 应 至 少 设 1个。6.5.5 适停汽车出入口库 门 宽度 不应 小 于 适停汽车 宽度 加 500mm,其 高度 不应 小 于 适停汽车 高 加 100mm，兼 做 人 行通 道 的 建筑库 门 高度 不应 小 于 1900mm，设 置 在 停车设备 四 周 的人 行通 道 宽度宜大 于 600mm。6.5.6 停车设备 转换区应 设 置 通行 门。6.5.7 停车设备 工 作区应 设 置 检 修 通 道。6.5.8 停车设备 工 作区内 各 建筑构件 与 停车设备 之 间 应 保持 停车设备 运 行技术 条 件 所 规定 的 距离，土 建 层 高 误差 尺寸应 满足 停车设备安 装 及 使 用要求。6.5.9 机械式停车场（库）的 建筑 柱网 尺寸，应 满足 停车设备 的 停车位 尺寸 要求，并 合 理 地 利 用 空 间。6.5.10 垂直升降 类停车库 顶 部 及 底 部应 预留 设备安 装 及 检 修 空 间。6.5.11 垂直升降 类停车库 应 设 置 检 修 爬梯。6.5.12 设计机械式停车库时，应 预留 设备安 装 及 维 修 时 使 用 的 吊 装 孔、吊 装 环。6.5.13 运 载 汽车 的 机械 与 混凝土 结构 接 触 的 边角 面应 加 角 钢 护 边。6.5.14 在 混凝土 停车位 靠近井 道巷道 处 应 设 置 检 修 人 员 维 修 用安全 网预埋 装置。7 建筑设备 7.1 建筑设备 管 道的位 置 不 应占 用机械式停车库停车位 空 间。7.2 机械式车库出入口、工作区、停车设备转换区、井道、巷道 等 区 域应 配 置完善 有 效 的 排水 设施。7.3 特大、大 型、中 型 机械式停车库 宜独立 设 置 供配电室、送 排风 机 房、污 水 泵 房（站）、消防控 制室、中央 控 制 室。消防控 制 室与 中央 控 制 室可 共 用，但 功能 应 分 开 设 置。7.4 供电系统 宜 采 用 双 电 源 供电。7.5 照明亮 度 应 分 布 均匀、避免眩光。出入口地 面 照 度标准 值 75LX，通 道 路 面 照 度标准 值 75LX；有 人 进 入的停车位 照 度标准 值 50LX；操 作 盘 由存 取 车 人 自 行 操 作，无 自然光 线 的 时刻照 度标准 值 100LX；控 制 室 距 地 0.75m的 水平面 标准 照 度 值 200LX；管理办公室 距 地 0.75m水平面 标准 照 度 值 200LX；机 房 地面 标准 照 度 值 100LX。7.6 应 设 220V、380V电 源 检修 插座，插座最小 间 距应 不 大于 20米。7.7 根 据 库容量和 使 用 要求，可 设 置广播 系统、监 控系统。8 安全防护 设施 DB11/T 837 2011 6 8.1 机械式停车设备的 安全防护 设施 应符合 GB 17907、JB/T 8909、JB/T 8910、JB/T 10215、JB/T 10474、JB/T 10475、JB/T 10545、JB/T 10546的规定。8.2 机械式停车场（库）出入口 应 设 置 机械式停车设备的 简要 使 用 说明、注意事 项，并宜 设 置 语 音提 示 系统。8.3 特大、大 型、中 型 机械式停车场（库）应 设 置 停车位引 导系统、适停汽车尺寸及质量的 识 别 装置。8.4 全 自动 机械式停车库出入口 应 设库 门或 栅栏，库 门 应为常闭状态，开启 或 关闭时应 能防 止损害 人员 和车 辆。8.5 火 灾 时自动 封 闭 库 门 的机械式停车库，应 另 设 人员 疏散 安全门，安全门 应 向 室 外 开，从 库 外只 能用 钥匙 开启并 设标 志。8.6 机械式停车库 应 设 置 管理 监 控室 且 能 观察到 人、车 进 出 情况。8.7 在 设备 运 行 的监 控 位 置 处 应 设 置 机械停车设备 急 停 装置。8.8 在 停车设备转换区、停车设备工作区、操 作 室、检修 场 所、电 气柜 等 明 显 可 见处 应 设 置 相 应 的 安 全 标 志(包括 禁 止 标 志、警 告 标 志 和 提示 标 志)。8.9 机械式停车库 内 无 侧墙 坡 道，应 设 置 刚 性 护 栏，弯 道、坡 道 等 特 殊部 位 应根 据 需 要 选择 适 宜 类型 的 护 栏 防护，应根 据 使 用 要求 设 置 金属网、混 凝土或 钢柱 式 隔离封 闭 设施。DB11/T 837 2011 7 A A 附 录 A（资料 性 附录）机械式停车设备 型 式 不 同 机械类 别 的 机械设备型式 见 表 A.1。表 A.1 机械式停车设备型式 型式 说明 类 别 升降横移 简易升降 平面移 动 巷道堆垛 垂直升降 垂直循环 水平循环 多层循环 汽车 专 用 升降 机 1 按 对地面 的相 对 位 置 分 地面 上 在地面层或地面以 上 半 地下 在地面以 上 及 以下 各 有 一 部 分 全 地下 在地面以下 2 按 与 其 它 主体 建筑 物 的相 对 关 系 分 内 置 式 在其 它 主 体 建筑 物内部 地下 式 在其 它 主 体 建筑 物地下 独 立 式 独 立于 其 它 建筑，单 独 建成 封闭 式停车设备 室 外 式 独 立于 其 它 建筑，在 室 外 单 独敞露 设 置 3 按 进 车口和出车口 的 布置 位 置 分 下部 出入 车 辆 出入口设 置 在最下部 中 部 出入 车 辆 出入口设 在 中 间 部 位 上 部 出入 车 辆 出入口设 在最 上 部 4 按 进 车口和出车口 之 间相 对 关 系 分 直 通式 进 车口 直 通出车口，可 贯穿 通 过 折返 式 进 车口和出车口 合一 双 排 式 多 个 进 口 在 一 排，多 个 出口 在 另 一 排 DB11/T 837 2011 8（表 A.1续）5 按 停车设备车位 排列层数 分 单 层 式 停车车位 只 排在 一个 层 上 二 层 式 停车车位分 两 层排列 三 层 式 停车车位分 三 层排列 多层 式 停车车位 排列层为 五 层 及 五 层以下 高 层 式 停车车位 排列层为 六 层 及 六 层以 上 6 按 有 无 水平回 转 盘 分 无 水平 回转台 没 有 水平 回 转台 有 内 置 水 平 回 转 盘 有 放 置 在 停车设备范围 内部 的 水平 回 转 盘 有 外 置 水 平 回 转 盘 有 旋 转在 停车设备范围 之 外 的 水平 回 转 盘 7 按 控 制及 管理 系统 技术水平 分 手 动 式 人工 进 行 控 制 操纵（为 附 加 控 制 方 式，只 在调 试及 检 修 时 偶尔 使 用）半 自动 化 进 出车 动 作 某些 环节 可自动 进 行，某些 由 人工进 行 全 自动 化 进 出车 动 作 及 管理 全 部 由计 算 机 进 行 注：为 宜 采 用 的 型式。DB11/T 837 2011 9 B B 附 录 B（资料 性 附录）单套 机械式停车设备存容量 单套机械式停车设备存容量 见 表 B.1。表 B.1 单套机械式停车设备存容量 名 称 代号 单套机械式停车设备 的 存容量 单位：辆 升降横 式类停车设备 3 35 简易升降 类停车设备 1 3 平面移 动 类停车设备 12 120 巷道堆垛 类停车设备 12 120 垂直升降 类停车设备 10 50 垂直循环 类停车设备 8 34 水平循环 类停车设备 10 40 多层循环 类停车设备 10 40 汽车 专 用 升降 机 2 25 DB11/T 837 2011 10 C C 附 录 C（资料 性 附录）机械式停车场（库）设 计 出、入库 时 间 不 同 建筑类 别 的 机械式停车场（库）全 部 车 辆 出、入库时间 见 下 表 C.1。表 C.1 机械式停车场（库）设计出、入库时间表（单位：小 时）建筑类 别 设计全 部 车 辆 入库时间 设计全 部 车 辆 出库时间 居住 类、旅馆 1.5 1.5 剧院、电 影 院、会 议 中 心、体 育 场 馆 1 1 商 业、饭庄、1.5 1.5 医院 1.5 1.5 独 立公 共 停车库 2 2 其 他 2 2 注：特 大、大、中 型机械式停车场（库）可 做 参 考 设计。_
