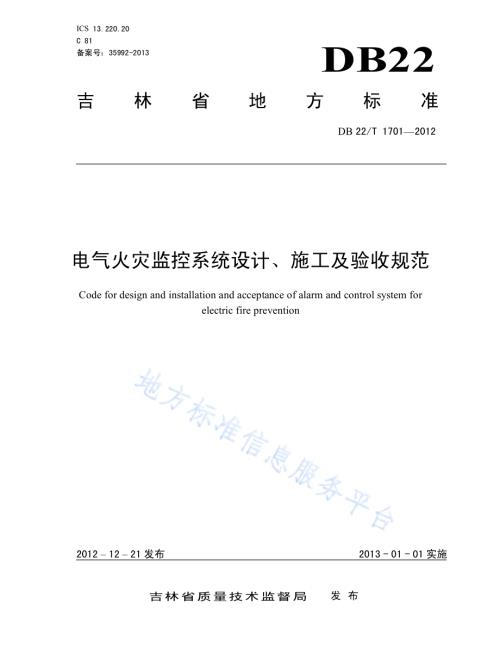

ICS 13.220.20 C 81 备案号：35992-2013 DB22 吉林省 地方标准 DB 22/T 1701 2012 电气火灾监控系统设计、施工及验收规范 Code for design and installation and acceptance of alarm and control system for electric fire prevention 2012 12 21发布 2013-01-01实施 吉林省质量技术监督局 发布 DB22/T 1701 2012 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由吉林省公安消防总队提出。本标准由吉林省公安厅消防局归口。本标准起草单位：吉林省公安消防总队、上海华宿电气技术有限公司。本标准主要起草人：赵新文、靳威、张椿宜、杨伟民、李飞跃、李贵仁、姜英、孙宇、王尧、余龙 山、马玉。DB22/T 1701 2012 1 电气火灾监控系统设计、施工及验收规范 1 范围 本标准规定了电气火灾监控系统设计、施工及验收的术语定义、设置要求、系统设计、施工、验收。本标准适用于新建、改 建、扩 建的工 业与 民用建 筑内 的电气火灾监控系统的设计、施工 和 验收。不 适用于 易燃易爆 的 场所。2 规范性引用文件 下列 文 件对 于本文 件 的 应 用 是必不可少 的。凡是注日期 的 引 用文 件，仅所注日期 的 版 本适用于本文 件。凡是不注日期 的 引 用文 件，其最 新 版 本（包括所 有的 修改 单）适用于本文 件。GB 14287.1 电气火灾监控系统 第 1部分:电气火灾监控设 备 GB 14287.2 电气火灾监控系统 第 2部分:剩 余电 流式 电气火灾监控 探测器 GB 14287.3 电气火灾监控系统 第 3部分:测温式 电气火灾监控 探测器 GB 50116 火灾 自动报警 系统设计规 范 3 术语和定义 下列 术语 和 定义适用于本文 件。3.1 电气火灾远程服务系统 remote monitoring system of urban electric fire protection 远程 监控 城市内各 建 筑 电气火灾安 全状态 的系统，该 系统由电气火灾监控系统、电气火灾 网络接入 模块、有 线网络组成。3.2 电气火灾监控系统 alarm and control system for electric fire prevention 由电气火灾监控主 机、电气火灾监控 器、电气火灾 探测器（包括漏 电 探测器、温度探测器、电 流探 测器）及系统总 线组成 的 实时报警 系统。3.3 电气火灾监控主机 main unit for electric fire monitor 接收和监控 现场 电气火灾监控 器报警信号 的 装 置。3.4 电气火灾监控器 monitor for electric fire 接 收电气火灾 探测器信号，并具 有 现场报警功能 的监控 装 置。3.5 漏电探测器 residual current detector 采集 监 测回路 的 漏 电 信号（或漏 电电 流信号）并通过 系统总 线将信号发送 给电气火灾监控 器 的 装 置。3.6 测温式探测器 heat detector DB22/T 1701 2012 2 采集 监 测回路线缆温度并通过 系统总 线将信号发送 给电气火灾监控 器 的 装 置。3.7 电流探测器 current detector 采集 监 测回路各线缆 电 流信号并通过 系统总 线将信号发送 给电气火灾监控 器 的 装 置。3.8 系统总线 system bus 电气火灾监控系统 与各 电气火灾监控 器之 间 的 物理传输介质。3.9 有线网络 cable network 电气火灾监控系统 与 电气火灾 远程 服务 系统 通信 的 TCP/IP有 线 传输 网络。3.10 电气火灾网络接入模块 network access module 电气火灾监控系统 与 电气火灾 远程 服务 系统 之 间 通信 的 协议处理 与 转换 模块。3.11 监控节点 monitoring node 设置 在配 电 箱（柜）内 的 现场 电气火灾监控 器件。4 设置要求 4.1 电气火灾监控系统的设置 应 根据保护 对 象 的 使 用 性质、火灾 危险性、疏散 和 扑救难 度 等确 定。4.2 下列场所应 设置电气火灾监控系统：a)符合 GB 50116中 规定的 保护 对 象为特级、一级除住宅外 的 场所；b)任一层 建 筑 面积大 于 500且 设有火灾 自动报警 系统的公 众聚 集场所；c)住院床 位 在 50张 以 上的 医院，幼儿住 宿 床 位 在 50张 以 上的 幼儿园，老 人 住 宿 床 位 在 50张 以上的 敬老院、福利院 和 老年 公 寓。5 系统设计 5.1 一般规定 5.1.1 电气火灾监控系统 应 独立 设置，可与 火灾 自动报警 系统 互联，并应能接入 电气火灾 远程 服务 系统。5.1.2 电气火灾监控系统设计 应 以 漏 电、温度、电 流 及电 压 监控 为 主。5.1.3 电气火灾监控系统 应具 有 预 警功能，能 在被 监控 参数 发 生异常但未达到 监控 报警 值前 发 出 预 报 警信号。5.1.4 电气火灾监控主 机应实时 显示 电气火灾监控 参数（如 漏 电 数值、温度 数值、线缆 电 流 数值、电压数值）和报警部 位（包括 楼层、配 电 箱编 号 等），能 人工 在 线 查询、设定 和修改各 电气火灾监控 器 的 有 关参数，应具 有 实时 监控 报警和 系统 故障 报警功能。5.1.5 监控 节点 少 于 10点 的系统 可不 配 置电气火灾监控主 机，但 应 选 用 独立 式 电气火灾监控 器和探测器，同 时应将各 电气火灾监控 器通过 系统总 线 连 接 至 电气火灾 网络接入模块，由 该模块接入 至 TCP/IP网络，将 本建 筑内所 有电气火灾监控 信 息 实时 传 送 至 电气火灾 远程 服务 系统。DB22/T 1701 2012 3 5.1.6 监控 节点 大 于 或 等 于 10点 的系统 应 配 置电气火灾监控主 机，并通过 TCP/IP网络接 口 将 本建 筑 内所 有电气火灾监控 信 息 实时 传 送 至 电气火灾 远程 服务 系统。5.1.7 电气火灾监控 器应 为面 板仪表型结构，所 有 显示、操作均 应 在配 电 箱（柜）面 板 上 进行，并应 能 显示 电气火灾监控 参数（如 漏 电 数值、温度 数值、线缆 电 流 数值、电 压数值）。5.2 系统配置 5.2.1 应 在以 下场所 进行 监控 点 的 配 置：a)照 明 总 配 电 箱 进 线 处；b)动 力 总 配 电 箱 进 线 处；c)观 众 厅、会 议 厅、多 功能 厅、歌舞 厅、卡拉 OK厅（含 具 有 卡拉 OK功能 的 餐 厅）、夜 总 会、录 像 厅、放映 厅、桑拿浴室、游艺 厅（含 电 子游艺 厅）、网 吧 等 人 员密 集场所 的 配 电 箱 进 线 处；d)建 筑 物 内 的 地 下 商店（场）的 配 电 箱 进 线 处；e)国家 级 文 物保护 单位的 重点砖木 或 木架构 的 古 建 筑，配 电 室低 压 出 线回路、分 控 配 电 箱 进 线 处；f)学 生 宿 舍、老 人 福利 设施、幼儿园、盲 人 学校、聋哑学校，照 明 总 配 电 箱 进 线 处；g)家 具城、服 装城、建 材 城、灯 具城 等 人 员密 集场所，照 明、电 力 配 电 箱 进 线 处；h)工 业 厂房 的 变 电 所 配 电 室低 压 出 线回路；i)仓库 照 明、动 力 配 电 箱 的 进 线 处。5.2.2 设于 同 一配 电 箱（柜）内 多 路 监控 节点 的 环境 应采 用 多 回路 电气火灾监控 器。多 回路应能 在一 个共 用的电气火灾监控 器 上 实现对 多个 配 电 回路 的监控 参数显示、操作、设定 和报警 等 功能，多 回路 监 控 节点 的设置 不应 超 出 同 一 个 配 电 箱（柜）。5.2.3 电气火灾监控 保护一 般 宜 采 用 报警不 跳闸 的设计 原 则。5.3 参数配置 5.3.1 电气火灾监控系统设计 中 对 监控 节点 漏 电 流 的设定 值 应 先 给出设计 估算 值，在 系统 调试 中 可 根据 电气火灾监控 器 显示 的 实时漏 电 流 参数 修 正 漏 电 流 设定 值。5.3.2 监控 节点 处 的 漏 电 流动 作 设定 值 应不 小 于 所 监控 线路和 设 备 正 常 泄 漏 电 流 值 之和 的 4倍。5.3.3 配 电 箱柜 内温度探测 点 应 为 L1、L2、L3、N四个 线缆（或 铜排）温度，温度报警 设定 值 应 在 55 140 的 范 围 内。5.3.4 监控 节点 处 分 别 探测 L1、L2、L3电 流，过 电 流报警 设定 值 应 为 1.15 ln 1.5 ln范 围 内。5.4 在不同接地保护方式中的应用 5.4.1 电气火灾监控系统 中 的 漏 电 动 作 保护（漏 电监控）应与 电 力 系统 接 地 保护 相 配合。5.4.2 漏 电监控 节点 应 按 附录 A所列不 同 接 地方 式 的安 装 要求 进行。5.4.3 TN-C接 地 系统 不可装 设 漏 电监控 节点，如 需 装 设 时必 须 将 TN-C系统 改 造 成 TN-C-S系统 或 局 部 TT系统，TN-C-S接 地 系统 中，电气火灾监控系统的 漏 电 动 作 保护 应 使 用 在 PE线与 N线分 开 以 后 的 部分。6 施工 6.1 施工准备 6.1.1 进行 产品 外 观 检 查，产品 外 壳 应 光洁，表 面 无腐蚀、涂 层 无脱落 和 起 泡 现 象，无 明 显 划伤、裂 痕、毛刺 等 机 械损伤，紧固 件、插 接件应 无松 动。DB22/T 1701 2012 4 6.1.2 产品 附 件、配 件、监控 软 件 使 用 说 明 书、出 厂 检 验 报 告、检 验 合 格证、国家 消防电 子 产品 质 量 监 督检 验 中 心检 验 报 告 应 齐 全。6.1.3 产品 应 有安 装 使 用 说 明 书。6.1.4 按设计 图纸核 对 产品 规 格 型 号。6.2 电气火灾监控器及探测器的安装 6.2.1 配 电 回路 的 相 线和 中性 线应 按 同 一 方 向 均 匀穿 过漏 电 探测器，温度探测器应分 别 直 接 固 定 在 四根 线缆（或 铜排）上，并 确保 接 触良好。6.2.2 保护 地 线（PE线）不 得穿 过漏 电 探测器。6.2.3 配 电 箱中 装 有 漏 电 探测器时，其 一 次 线路应 按 附录 B所 示 要求 连 接。6.3 电气火灾监控主机的安装 6.3.1 柜 式 电气火灾监控主 机 设 备 宜 与 火灾 自动报警 系统 机 柜 并 排 安 装，壁挂 式 电气火灾监控主 机 箱 宜设于 便 于 观 察 和 操作 的 墙 面。6.3.2 电气火灾监控主 机 电 源 应 按照建 筑 保护 类 别 设置消防电 源。6.4 接地 符合 GB 50116的规定。6.5 布线要求 6.5.1 系统 布 线应 依 据 下列 图纸 进行：a)电气火灾监控系统 图；b)电气火灾监控系统 各 层 布 线 平 面 图；c)电气火灾监控设 备 安 装接线 图。6.5.2 系统总 线应采 用 RVVSP2 1.0屏蔽双绞 线，且 不应 敷 设 在 强 电 桥 架 中，在 强 电 井道 中 敷 设 时应穿金属管。6.5.3 系统总 线 的总 线 隔离 器、分 支 器 等配 件 在 公 共 场所 安 装时，宜设于 吊顶 上 方 或 距 地 2.2米 以 上的 侧墙 上。6.6 系统调试 系统安 装 后，应 进行 下列 项目 调试：系统 通 电 后 的 运 行 状态测 试；系统 中 所 有监控 节点 的 参数 设置；系统电气火灾监控主 机 界 面显示 各 监控 节点 的 地 址代码 设定；系统电气火灾监控主 机和现场 电气火灾监控 器 的 操作密 码 设定；建 筑内 系统 与 电气火灾 远程 服务 系统的 连 接 及 功能 调试。6.7 电气火灾监控主机和现 场 电气火灾监控器调试 系统 调试 完 成 后，应对 电气火灾监控主 机和现场 电气火灾监控 器 按 GB 14287.1 14287.3的 相 关 规定 进行 下列功能 检 查：自 检 和 试 验 功能；消 音 和 复 位 功能；漏 电监控 预 警和报警功能（按监控 节点 数 的 2%，但 不少 于 2点）；DB22/T 1701 2012 5 系统电气火灾监控主 机 的 远程 设定 功能（选 择 任 意 2点 检 查）；系统 故障 报警功能（人 为 断 开 任 意 2处 总 线）；系统电气火灾监控主 机 的主、备 电 源 自动 转换 功能。6.8 建筑内 系统的调试 系统 调试 完 成 后，应 进行 建 筑内 系统 对 电气火灾 远程 服务 系统的 功能 检 查：被 检 测 参数 的 实时 性；网络 连 接 稳 定 性，并 进行 人 为中 断 通信测 试；漏 电监控 预 警和报警功能（按监控 节点 数 的 2%，但 不少 于 2点）；故障 报警 后 从 电气火灾 远程 服务 系统 发 来 的 短 消 息 功能；系统 故障 报警功能（人 为 断 开 任 意 2处 总 线）；系统电气火灾监控主 机 的主、备 电 源 自动 转换 功能。7 验收 7.1 电气火灾监控系统 应 按 附录 C的要求 进行 检 测。7.2 系统 合 格 判 定 应 符合 下列 要求:a)系统 检 测 按 附录 C所列 项目 逐 项检 查，全部 合 格 时 为 检 测 合 格，当 有 不 合 格 时，应 进行 修 复 或 更 换，并 进行 复检；b)复检 时，对 有 抽样比例 要求的，应 进行 加 倍 抽样。复检 不 合 格 者，为 检 测不 合 格。7.3 电气火灾监控系统验收 时，建设单位 应 提 供 下列 资料：系统验收 申请 报 告；设计 图纸 及设计 变 更 通 知 书；消防 部 门 的 审 核 及 备 案 相 关 文 件；电气火灾监控系统 图；电气火灾监控系统 调试 记 录；产品检 验 合 格证；系统 使 用 说 明 书；产品 出 厂试 验 报 告 或现场 检 验 报 告；国家 消防电 子 产品 质 量 监 督检 验 中 心 出 具 的 产品检 验 报 告复 印 件；系统 检 测 合 格证 明 文 件。7.4 电气火灾监控系统验收 合 格后，方 可 投 入 使 用。7.5 系统 使 用 说 明 书 包括下列内 容：系统 结构 和 性 能；系统 操作 使 用 方 法；系统 常 用 故障 说 明；系统 维 护保 养 要求。DB22/T 1701 2012 6 A A 附 录 A（规范性 附录）在不同接地 形 式的配电系统中的应用 A.1 TT 系统中的应用 见图 A.1 图 A.1 TT 系统中的应用 A.2 TN-S系统中的应用 见图 A.2 图 A.2 TN-S系统中的应用 DB22/T 1701 2012 7 A.3 TN-C-S系统中的应用 见图 A.3 图 A.3 TN-C-S系统中的应用 DB22/T 1701 2012 8 B B 附 录 B（规范性 附录）装有漏电探测器的配电 箱 中一 次回路 接 法 B.1 探测器装 于 配电 箱 总 开关下 方的一 次 线接 法见图 B.1 图 B.1 探测器装 于 配电 箱 总 开关下 方的一 次 线接 法 B.2 探测器装 于 配电 箱出 线 开关下 方的一 次 线接 法见图 B.2 图 B.2 探测器装 于 配电 箱出 线 开关下 方的一 次 线接 法 DB22/T 1701 2012 9 C C 附 录 C（规范性 附录）电气火灾监控系统 检 测 项目 C.1 检 验 项目见表 C.1。表 C.1 电气火灾监控系统 检 测 项目 检 测 项目 检 测 方 法 安 装 布 线 检 查 设 备 安 装和 布 线是 否 符合 6.2 6.5条 要求。1.检 查 备 用电 源 的 自动 切 换 功能是 否 正 常（断 开 正 常 电 源 3次，观 察 电 源 转换 情况）。2.检 查 指 示 灯 和 图 形 界 面 的电气火灾监控系统 图 显示以 及监控 节点 数据 是 否 完 整、直 观，符合 GB 14287.1的规定。3.检 查 系统 是 否 具 有 密 码 授权 的安 全 制 度。4.检 查 监控 参数 是 否 具 有 远程 设定的 功能（抽 检 2个 监控 节点）。5.按监控 点 数 规 模 的 2%（但 不少 于 2点）做 漏 电监控 预 警和报警 试 验，结 果 应 准 确 可 靠。6.断 开 任 意 2处 总 线 检 查 系统 故障 报警功能是 否 准 确 及 时。电气火灾监控 主 机 7.是 否 正 常 接入 电气火灾 远程 服务 系统 且 通信 正 常。1.检 查 监控 节点 的 保护 部 位、节点 代码、各 种 设定 值、是 否 脱 扣 等 基 本 参数 的 完 整 性。2.检 查 电气火灾监控 器各 种 参数 的 现场 设定 功能是 否满足 独立 式应 用的 需 要。3.操作 自 检 键 检 查 声 光 报警 的电气 完好 性。4.操作试 验 键 检 查 漏 电 报警 的 功能 完好 性。5.用 2级 漏 电 流 钳形 表 检 查 实时漏 电 流 显示 误差 应不 大 于 5%。6.施 加 可 调 模 拟 漏 电 流，检 查 漏 电 预 警 值 应不 小 于 50%设定 值，漏 电 报警 值 应 在 80%100%设定 值 范围 内。7.多 回路 电气火灾监控 器应 检 查 各 监控 回路 的 常 态 显示 和通过 查询 功能 检 查数据 的 完 整 性。电气火灾监控 器 及 探测器 按监控 点 数 规 模 的 2%（但 不少于 2点）做 如下 检 查 和 试验：8.无 电气火灾监控主 机时，是 否 连 接 至 电气火灾 远程 服务 系统 且 通信 正 常。_
