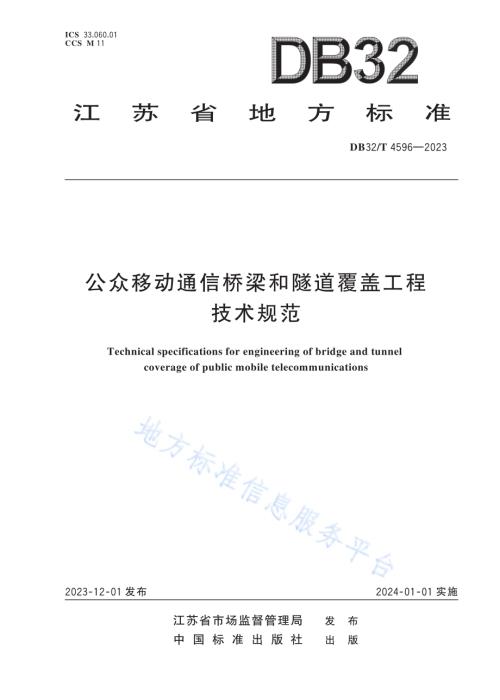

!7,江 苏 省 市 场 监 督 管 理 局 发 布中 国 标 准 出 版 社 出 版公 众 移 动 通 信 桥 梁 和 隧 道 覆 盖 工 程技 术 规 范Technical specifications for engineering of bridge and tunnel coverage of public mobile telecommunications2 0 2 3 1 2 0 1 发 布 2 0 2 4 0 1 0 1 实 施CCS M 1 1DB 3 2/T 4 5 9 6 2 0 2 3ICS 3 3.0 6 0.0 1DB 3 2/T 4 5 9 6 2 0 2 3前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 24 总 体 要 求 25 桥 梁 公 众 移 动 通 信 覆 盖 工 程 设 计 和 施 工 35.1 覆 盖 方 式 35.2 机 房 35.3 天 馈 系 统 45.4 线 缆 布 放 55.5 供 配 电、防 雷 接 地 55.6 抗 震 65.7 消 防 76 隧 道 公 众 移 动 通 信 覆 盖 工 程 设 计 和 施 工 76.1 基 本 要 求 76.2 机 房 76.3 天 馈 系 统 86.4 线 缆 布 放 96.5 供 配 电、防 雷 接 地 96.6 抗 震 106.7 消 防 107 工 程 验 收 107.1 通 用 要 求 107.2 工 程 初 验 117.3 工 程 试 运 行 117.4 工 程 终 验 118 运 行 维 护 12参 考 文 献 13目 次DB 3 2/T 4 5 9 6 2 0 2 3前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 通 信 管 理 局 提 出 并 归 口。本 文 件 起 草 单 位：江 苏 省 通 信 管 理 局、江 苏 省 交 通 运 输 厅、中 国 移 动 通 信 集 团 江 苏 有 限 公 司、中 国 电信 股 份 有 限 公 司 江 苏 分 公 司、中 国 联 合 网 络 通 信 有 限 公 司 江 苏 省 分 公 司、中 国 铁 塔 股 份 有 限 公 司 江 苏 省分 公 司、中 国 移 动 通 信 集 团 设 计 院 有 限 公 司、江 苏 交 通 控 股 有 限 公 司、华 设 设 计 集 团 股 份 有 限 公 司。本 文 件 主 要 起 草 人：王 丰、陆 毅、郁 海 琛、谢 翌 耿、程 振 声、戴 建 东、王 旺、余 俊、许 准、魏 云 良、沈 凌、祁 小 钰、刘 海 涛、刘 加 刊、卢 毅、曹 小 峰、周 宏、尹 蔚 峰、张 维 苏、王 峥 嵘、王 平。DB 3 2/T 4 5 9 6 2 0 2 3公 众 移 动 通 信 桥 梁 和 隧 道 覆 盖 工 程技 术 规 范1 范 围本 文 件 规 定 了 新 建 桥 梁、隧 道 时，覆 盖 方 式、机 房、天 馈 系 统、线 缆 布 放、供 配 电 等 通 信 设 施 设 计、施工、验 收、运 行 维 护 的 工 程 技 术 要 求。本 文 件 适 用 于 江 苏 省 内 新 建 公 路、铁 路 桥 梁 和 隧 道 的 通 信 设 施 建 设，既 有 桥 梁 和 隧 道 的 通 信 设 施 建设 可 参 照 本 文 件 执 行。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB 8702 电 磁 环 境 控 制 限 值GB 50010 混 凝 土 结 构 设 计 规 范GB 50016 建 筑 设 计 防 火 规 范GB 50057 建 筑 物 防 雷 设 计 规 范GB 50135 高 耸 结 构 设 计 标 准GB/T 50328 建 设 工 程 文 件 归 档 规 范GB 50373 通 信 管 道 与 通 道 工 程 设 计 标 准GB 50689 通 信 局（站）防 雷 与 接 地 工 程 设 计 规 范GB 51158 通 信 线 路 工 程 设 计 规 范GB 51171 通 信 线 路 工 程 验 收 规 范GB 51194 通 信 电 源 设 备 安 装 工 程 设 计 规 范GB 51199 通 信 电 源 设 备 安 装 工 程 验 收 规 范GB/T 51244 公 众 移 动 通 信 隧 道 覆 盖 工 程 技 术 规 范GB/T 513692019 通 信 设 备 安 装 工 程 抗 震 设 计 标 准GB/T 51410 建 筑 防 火 封 堵 应 用 技 术 标 准YD/T 1051 通 信 局（站）电 源 系 统 总 技 术 要 求YD 5003 通 信 建 筑 工 程 设 计 规 范YD 5039 通 信 工 程 建 设 环 境 保 护 技 术 暂 行 规 定YD 5059 电 信 设 备 安 装 抗 震 设 计 规 范YD/T 5060 通 信 设 备 安 装 抗 震 设 计 图 集YD 5083 电 信 设 备 抗 地 震 性 能 检 测 规 范YD/T 5131 移 动 通 信 工 程 钢 塔 桅 结 构 设 计 规 范YD/T 5178 通 信 管 道 人 孔 和 手 孔 图 集YD/T 5184 通 信 局（站）节 能 设 计 规 范1DB 3 2/T 4 5 9 6 2 0 2 3YD/T 5186 通 信 系 统 用 室 外 机 柜 安 装 设 计 规 范YD/T 5230 移 动 通 信 基 站 工 程 技 术 规 范TB 10006 铁 路 通 信 设 计 规 范TB 10063 铁 路 工 程 设 计 防 火 规 范TB 10180 铁 路 防 雷 及 接 地 工 程 技 术 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 室 内 分 布 系 统 indoor distribution system针 对 室 内 用 户 群，利 用 室 内 分 布 式 天 线 或 漏 泄 同 轴 电 缆 将 移 动 通 信 信 号 均 匀 分 布 在 室 内 每 个 角 落，从 而 保 证 室 内 区 域 拥 有 理 想 的 信 号 覆 盖 的 一 种 方 案。来 源：GB/T 512442017，2.1.73.2 漏 泄 同 轴 电 缆 leaky coaxial cable一 种 不 完 全 屏 蔽 的 同 轴 电 缆，电 磁 波 可 在 其 导 向 结 构 中 纵 向 传 播，同 时 可 按 弱 磁 耦 合 原 理 或 缝 隙 天线 原 理，与 其 周 围 空 间 之 间 实 现 射 频 能 量 的 双 向 传 播。来 源：GB/T 512442017，2.1.83.3 天 馈 系 统 antenna feeder system由 天 线、馈 线 及 相 应 附 件 构 成，用 来 实 现 无 线 信 号 的 传 输。来 源：GB/T 512792018，2.1.143.4 通 信 设 备 communications equipment公 用 电 信 网 和 公 众 互 联 网 使 用 的 交 换 类、传 输 类、接 入 类、服 务 器 类、网 关 类、移 动 通 信 类、通 信 电 源类、数 据 类、空 调 类 等 设 备。来 源：GB/T 513692019，2.1.43.5 贯 通 地 线 runthrough earthing cable沿 铁 路 线 路 敷 设 的 共 用 地 线，用 于 各 种 建 筑 物、构 筑 物 接 地 装 置、电 气 设 备、金 属 构 件 等 的 等 电 位连 接。来 源：TB 101802016，2.0.144 总 体 要 求4.1 桥 梁、隧 道 公 众 移 动 通 信 设 施（以 下 简 称“通 信 设 施”）的 建 设 应 贯 彻 国 家 基 本 建 设 方 针 和 技 术 经 济政 策，综 合 考 虑 工 程 技 术 方 案 和 投 资 效 益，符 合“共 建 共 享”的 指 导 方 针，选 择 合 理 的 公 众 移 动 通 信 技 术 制式，具 有 前 瞻 性，并 宜 考 虑 网 络 质 量 和 稳 定 性。4.2 通 信 局、站 址 选 择 应 符 合 YD 5003 的 要 求。4.3 通 信 局、站 的 节 能 设 计 应 符 合 YD/T 5184 的 要 求。4.4 通 信 设 施 应 与 桥 梁、隧 道 同 步 设 计、同 步 施 工、同 步 验 收、同 步 开 通。4.5 通 信 设 施 的 建 设 应 综 合 考 虑 移 动 通 信 网 络、智 慧 交 通 设 施 的 深 度 融 合 带 来 的 对 无 线 通 信 能 力、数 据2DB 3 2/T 4 5 9 6 2 0 2 3传 输 能 力 的 扩 展 性 要 求。4.6 通 信 设 施 的 建 设 应 符 合 相 关 通 信 频 率、设 备 形 态、功 耗 等 技 术 标 准 和 建 设 标 准，同 时 应 根 据 国 家 政策 的 变 化、技 术 的 发 展，适 时 采 纳 新 的 建 设 标 准。4.7 通 信 设 施 建 设 时，频 率 使 用 宜 避 免 与 桥 梁、隧 道 的 交 通 调 度 控 制 系 统，以 及 专 用 无 线 通 信 等 系 统 之间 的 相 互 干 扰。4.8 桥 梁、隧 道 公 众 移 动 通 信 覆 盖 工 程（以 下 简 称“通 信 覆 盖 工 程”）应 依 据 桥 梁 和 隧 道 的 重 要 性 等 级、形式、长 度、通 行 车 辆 类 型、通 信 运 营 商 及 桥 梁、隧 道 管 理 方 的 需 求 共 同 确 定，应 符 合 以 下 规 定：a）通 信 运 营 商 及 桥 梁、隧 道 管 理 方 无 公 众 移 动 通 信 覆 盖 需 求，则 不 再 进 行 通 信 基 础 设 施 建 设；b）根 据 通 信 运 营 商 的 测 试，现 有 移 动 通 信 网 络 对 桥 梁、隧 道 覆 盖 良 好 且 容 量 满 足 需 求，不 宜 另 行 开展 通 信 设 施 建 设；c）根 据 通 信 运 营 商 的 测 试，现 有 移 动 通 信 网 络 无 法 满 足 运 营 商 及 桥 梁、隧 道 管 理 方 语 音、数 据 等 业务 需 求，应 进 行 公 众 移 动 通 信 建 设。4.9 通 信 设 施 不 应 对 桥 梁、隧 道 及 其 附 属 设 施 的 建 设、使 用 及 安 全 产 生 不 利 影 响，应 符 合 交 通 设 施 建 设的 相 关 标 准，不 应 影 响 出 行 人 员、管 理 维 护 人 员 的 健 康 和 安 全。4.1 0 通 信 覆 盖 工 程 使 用 的 通 信 设 备 应 符 合 YD 5083 的 规 定，工 程 设 计 需 考 虑 对 环 境 的 影 响，应 符 合YD 5039 的 规 定。4.1 1 通 信 覆 盖 工 程 的 电 磁 辐 射 应 符 合 GB 8702 的 规 定。4.1 2 通 信 设 计 应 充 分 考 虑 各 通 信 运 营 商 之 间 的 无 线 网 络 杂 散、阻 塞 和 互 调 干 扰 协 调。4.1 3 桥 梁、隧 道 公 众 移 动 通 信 建 设 方（以 下 简 称“通 信 建 设 方”）应 结 合 周 边 网 络 覆 盖 情 况、通 信 覆 盖 需求，向 桥 梁、隧 道 管 理 方 或 建 设 方 提 供 无 线 覆 盖 制 式、频 段、无 线 覆 盖 方 式 和 通 信 设 备 信 息 等，并 提 出 通 信设 施 安 装 需 要 预 留 的 通 信 机 房 位 置 及 规 格、天 馈 位 置 及 安 装 要 求、通 信 杆 塔 点 位 及 安 装 要 求、线 缆 敷 设、管 槽 道、供 电、防 雷 接 地 等 需 求。4.1 4 通 信 建 设 方 应 在 桥 梁、隧 道 建 设 项 目 设 计 阶 段 前 向 桥 梁、隧 道 建 设 方 提 出 公 众 移 动 通 信 网 络 建 设所 需 资 源 预 留 需 求。4.1 5 通 信 建 设 方 负 责 通 信 设 备、通 信 机 柜、通 信 杆 塔、天 馈 线 的 安 装，通 信 线 缆 的 布 放 及 通 信 电 力 引 入。4.1 6 桥 梁、隧 道 管 理 方 或 建 设 方 负 责 按 照 通 信 建 设 方 的 需 求 提 供 满 足 条 件 的 通 信 机 房、通 信 机 柜 点 位、通 信 杆 塔 或 点 位、通 信 线 缆 布 放 空 间、电 力 资 源 及 相 应 的 安 装 条 件。4.1 7 铁 路 用 地 范 围 内 设 置 通 信 设 施 时，不 应 危 及 铁 路 运 输 安 全 或 存 在 安 全 隐 患。5 桥 梁 公 众 移 动 通 信 覆 盖 工 程 设 计 和 施 工5.1 覆 盖 方 式桥 梁 公 众 移 动 通 信 信 号 覆 盖 可 采 用 建 设 室 外 宏 基 站、微 基 站 或 漏 泄 同 轴 电 缆 等 方 式。5.2 机 房5.2.1 桥 梁 公 众 移 动 通 信 机 房（以 下 简 称“通 信 机 房”）应 有 安 全 环 境 设 计，通 信 工 艺、建 筑 设 计、结 构 设 计和 电 气 设 计 等 应 符 合 YD 5003 及 桥 梁 管 理 方 和 建 设 方 的 要 求。5.2.2 通 信 机 房 宜 独 立 设 置，优 先 利 用 桥 梁 附 近 红 线 外 的 移 动 通 信 机 房 或 新 建 机 房。如 在 桥 梁 红 线 外 没有 满 足 条 件 的 通 信 机 房，在 征 得 桥 梁 建 设 方 和 管 理 方 同 意 的 情 况 下，可 在 桥 梁 红 线 内 新 设 公 网 通 信 机 房或 与 桥 梁 设 备 用 房 共 用，或 安 装 室 外 通 信 设 备 机 柜。5.2.3 通 信 机 房 面 积 应 根 据 通 信 工 艺、设 备 安 装 数 量 因 地 制 宜 确 定，符 合 YD 5003 和 YD/T 5230 的要 求。3DB 3 2/T 4 5 9 6 2 0 2 35.2.4 新 建 通 信 机 房 不 应 做 装 饰 性 装 修。室 内 外 装 修 耐 火 等 级 不 应 低 于 二 级，机 房 内 应 有 灭 火 装 置。机房 墙 体 应 为 砖 砌、混 凝 土 现 浇 或 满 足 防 火、防 水、防 盗 要 求 的 轻 质 墙 体，同 时 满 足 防 渗 漏、保 温、隔 热、耐 久要 求。5.2.5 通 信 机 房 应 留 有 足 够 的 维 护 空 间、设 备 散 热 空 间 以 及 电 缆、光 缆、馈 线 孔 洞。5.2.6 通 信 机 房 应 设 动 力 环 境 监 控 设 备，应 具 备 无 人 值 守 条 件，做 好 防 水、防 震、防 腐 蚀、防 破 坏 的 措 施。5.2.7 通 信 设 备 与 桥 梁 设 备 共 用 机 房 时，机 房 建 设 标 准 应 满 足 桥 梁 设 备 机 房 相 应 技 术 要 求，并 应 采 取 防护 隔 离 措 施。5.2.8 应 根 据 基 站 设 备 重 量、尺 寸 及 设 备 排 列 方 式 等 对 机 房 载 荷 进 行 核 算，应 符 合 YD 5003 的 要 求。5.2.9 当 条 件 受 限 无 满 足 需 求 的 通 信 机 房 时，桥 梁 建 设 方 应 预 留 室 外 通 信 设 备 机 柜 承 台 或 允 许 利 用 桥塔、龙 门 架、路 灯 杆 等 桥 梁 设 施 安 装 通 信 设 备、缆 线 及 附 属 设 施，安 装 位 置 不 应 影 响 车 辆 运 行、人 员 应 急 疏散 的 安 全，以 及 桥 梁 其 他 设 施 的 运 行 和 维 护。5.2.1 0 通 信 设 施 安 装 应 符 合 GB/T 51369 及 桥 梁 建 设 相 关 技 术 的 要 求。通 信 设 备、缆 线 及 附 属 设 施 的安 装 应 符 合 国 家 标 准，做 好 抗 风（包 括 自 然 风 及 车 辆 高 速 运 行 条 件 下 的 风 压，下 同）、防 水、防 震、防 腐 蚀、防 破 坏 的 措 施。5.2.1 1 室 外 通 信 设 备 机 柜 承 台 宜 根 据 通 信 建 设 方 测 算 的 需 求 预 留，基 座 尺 寸 可 参 照 机 柜 外 形 规 格 尺 寸及 维 护 要 求 确 定，长、宽 宜 超 出 机 柜 外 形 尺 寸 50 mm，室 外 机 柜 底 面 不 应 超 出 基 座 范 围。基 座 平 面 水 平度 偏 差 应 不 大 于 3。5.2.1 2 室 外 通 信 设 备 机 柜 安 装 处 应 作 机 柜 基 础 处 理，机 柜 基 础 表 面 用 水 泥 抹 平 整，机 柜 与 机 柜 基 础 间 应采 用 膨 胀 螺 栓 或 化 学 锚 栓 进 行 加 固，并 应 符 合 抗 风、防 震、防 雨、防 汛、防 腐 蚀 及 散 热 的 需 求。机 柜 的 安 装基 座 等 效 均 布 活 荷 载 应 根 据 机 柜 内 安 装 的 设 备 数 量、规 格 确 定，不 应 小 于 3.5 kN/。5.2.1 3 通 信 设 备 机 房、机 柜 接 地 线 应 允 许 引 入 桥 梁 接 地 体，并 应 符 合 GB 50689 的 要 求。5.2.1 4 室 外 通 信 机 柜 的 设 计、安 装 应 符 合 YD/T 5186 的 规 定。5.3 天 馈 系 统5.3.1 桥 梁 建 设 时 宜 根 据 通 信 设 施 建 设 方 的 需 求，同 步 预 留 通 信 杆 塔 资 源。5.3.2 在 确 保 安 全 的 前 提 下，通 信 杆 塔 宜 优 先 利 用 桥 梁 路 灯 杆、监 控 杆 等 既 有 设 施。5.3.3 塔 桅 结 构 设 计 应 符 合 GB 50135 及 YD/T 5131 的 规 定，塔 桅 高 度、平 台 设 置 等 满 足 通 信 覆 盖 工 程需 求；载 荷 应 满 足 塔 桅 自 重、室 外 设 备 和 操 作 人 员 等 合 计 的 载 荷 要 求。5.3.4 如 桥 梁 路 灯 杆、监 控 杆 无 法 满 足 公 众 移 动 通 信 覆 盖 要 求，应 允 许 利 用 桥 塔、龙 门 架 等 桥 体 设 施 安 装通 信 设 施 或 新 建 通 信 专 用 杆 塔。新 建 通 信 专 用 杆 塔 应 满 足 桥 梁 安 全、美 观 的 要 求，杆 塔 使 用 年 限、尺 寸、材 质 等 应 满 足 通 信 及 桥 梁 管 理 方 的 要 求。5.3.5 通 信 杆 塔 宜 综 合 考 虑 桥 梁 路 灯 杆、监 控 杆 等 设 施 的 分 布 进 行 规 划，并 结 合 设 计 方 案 通 过 现 场 测 试、链 路 预 算 或 仿 真 等 方 法 确 定 通 信 杆 塔 点 位。5.3.6 公 众 移 动 通 信 天 线、射 频 拉 远 单 元、天 线 射 频 拉 远 单 元 一 体 化 设 备 应 使 用 符 合 要 求 的 专 用 加 固 件安 装，符 合 抗 震、防 雷 接 地 等 国 家 和 行 业 标 准 的 要 求。5.3.7 天 线、射 频 拉 远 单 元、天 线 射 频 拉 远 单 元 一 体 化 设 备 应 安 装 在 牢 固 的 支 撑 物 上，安 装 应 牢 固、稳 定，应 满 足 抗 风、防 雨、防 震、防 腐 蚀 及 散 热 的 要 求。5.3.8 天 线 的 挂 高、方 位 角 和 俯 仰 角 应 符 合 设 计 要 求，方 位 角 偏 差 应 在5 之 内，俯 仰 角 偏 差 应 在1之 内。5.3.9 天 线 安 装 时 应 预 留 足 够 的 维 护 空 间。当 射 频 拉 远 单 元 与 天 线 分 开 安 装 时，射 频 拉 远 单 元 与 天 线 之间 的 间 距 应 不 小 于 300 mm。5.3.1 0 卫 星 定 位 系 统 天 线 应 垂 直 安 装，垂 直 度 各 向 偏 差 不 应 超 过 1，应 安 装 在 较 开 阔 的 位 置，避 免 周 围4DB 3 2/T 4 5 9 6 2 0 2 3较 大 的 遮 挡 物 对 天 线 的 遮 挡。5.3.1 1 挂 式 安 装 的 面 状 天 线，在 天 线 水 平 方 向 调 整 准 确 后，应 将 固 定 卡 箍 拧 牢。5.3.1 2 挂 式 安 装 的 线 状、板 状 天 线 与 天 线 支 撑 杆 的 连 结 应 不 少 于 两 处，连 结 处 的 连 结 螺 栓 应 不 小于 M8。5.3.1 3 特 殊 场 合 的 天 线 安 装 应 专 门 设 计，并 符 合 抗 震 锚 固 要 求。5.3.1 4 馈 线 与 天 线 的 连 结 处 馈 线 不 宜 太 紧，接 头 处 宜 留 有 一 定 富 余 度。5.3.1 5 铁 路 桥 如 使 用 漏 泄 同 轴 电 缆 进 行 信 号 覆 盖，通 信 建 设 方 应 提 前 确 定 漏 泄 同 轴 电 缆 的 规 格、覆 盖 方案，并 与 桥 梁 管 理 方 共 同 确 定 漏 泄 同 轴 电 缆 的 固 定 方 案。5.3.1 6 漏 泄 同 轴 电 缆 可 采 用 托 架 加 卡 具、漏 缆 支 架 结 合 钢 丝 承 力 索 加 卡 具 等 方 式 固 定。卡 具 间 隔 宜 为1 m 左 右，每 隔 10 m 设 置 1 个 防 火 卡 具。5.3.1 7 漏 泄 同 轴 电 缆 型 号 应 根 据 需 接 入 通 信 系 统 决 定，满 足 建 设 方 以 及 共 建 共 享 要 求。5.3.1 8 漏 泄 同 轴 电 缆 及 固 定 系 统 各 组 件 应 具 备 低 烟、无 卤、阻 燃、防 腐 蚀 性 能，固 定 方 式、卡 具 强 度 应 能满 足 车 辆 高 速 运 行 条 件 下 抗 震 等 安 全 防 护 要 求，开 槽 处（场 强 泄 漏 最 大 方 向）应 朝 向 移 动 终 端 方 向。5.3.1 9 漏 泄 同 轴 电 缆 的 高 度 应 符 合 设 计 要 求，宜 在 列 车 车 窗 高 度 范 围 内，场 强 泄 漏 最 大 方 向 不 应 有 直 接遮 挡 物。5.3.2 0 任 意 两 条 漏 泄 同 轴 电 缆 之 间 应 保 持 间 距，间 距 宜 大 于 300 mm。5.3.2 1 漏 泄 同 轴 电 缆 若 与 接 触 网 回 流 线、保 护 地 线 和 照 明 线 等 非 高 压 带 电 体 同 侧 时，间 距 不 应 小 于 0.6 m，在 电 气 化 铁 路 区 段，与 牵 引 供 电 设 备 带 电 部 分 距 离 不 应 小 于 2 m。5.3.2 2 桥 梁 声 屏 障、风 屏 障 区 段 漏 泄 同 轴 电 缆 及 天 线 的 安 装 应 考 虑 与 声 屏 障、风 屏 障、接 触 网 带 电 体、铁路 建 筑 限 界 之 间 的 标 准 要 求。5.4 线 缆 布 放5.4.1 桥 梁 通 信 线 缆 工 程 应 符 合 GB 51158 和 GB 51171 的 要 求。5.4.2 新 建 桥 梁 应 同 步 预 留 通 信 线 缆（电 缆、光 缆、馈 线 和 漏 泄 同 轴 电 缆，下 同）的 敷 设 空 间。线 缆 规 格 型号、走 线 路 由 应 符 合 设 计 要 求。5.4.3 铁 路 桥 梁 区 域 通 信 电 缆 应 与 铁 路 光 缆、信 号 电 缆 和 铁 路 一 级 贯 通 电 缆 进 行 物 理 隔 离。5.4.4 新 建 线 缆 线 路 时，应 符 合 共 建 共 享 的 要 求。5.4.5 光 缆 线 路 网 的 容 量 和 路 由，在 通 信 发 展 规 划 的 基 础 上，宜 综 合 考 虑 远 期 业 务 需 求 和 网 络 技 术 发 展趋 势，确 定 建 设 方 案。5.4.6 应 对 管 孔 的 使 用 及 敷 设 的 光 缆 进 行 合 理 规 划，避 免 敷 设 大 量 小 芯 数 光 缆 和 小 对 数 电 缆，造 成 管 孔利 用 率 降 低。5.4.7 布 放 线 缆 时，应 采 用 低 烟、无 卤、阻 燃、防 腐 蚀 型 线 缆。5.4.8 电 源 线、地 线、信 号 线 等 各 种 线 缆 应 分 开 布 放，走 向 清 晰、顺 直，不 宜 交 叉，线 缆 应 可 靠 加 固。5.4.9 根 据 通 信 设 施 建 设 方 测 算 的 需 求，宜 结 合 桥 梁 实 际 情 况 预 留 人（手）孔，人（手）孔 应 便 于 光 缆 的 施工 和 维 护，也 应 考 虑 桥 梁 自 身 的 安 全，应 符 合 GB 50373 和 YD/T 5178 的 要 求。5.5 供 配 电、防 雷 接 地5.5.1 通 信 电 源 设 计 应 符 合 YD/T 1051 和 GB 51194 的 有 关 规 定；通 信 电 源 安 装 应 符 合 GB 51199 的要 求。5.5.2 公 众 移 动 通 信 供 电 宜 按 不 低 于 二 级 负 荷 供 电 设 计。5.5.3 桥 梁 通 信 机 房 应 根 据 通 信 建 设 方 的 测 算 预 留 满 足 需 求 的 供 电 容 量，并 应 具 有 一 定 的 可 扩 容 能 力，包 括 通 信 设 备 及 配 套 设 施 的 供 电 需 求。5DB 3 2/T 4 5 9 6 2 0 2 35.5.4 当 使 用 室 外 通 信 机 柜 为 通 信 设 施 供 电 时，桥 梁 建 设 方 应 预 留 满 足 通 信 建 设 需 求 的 供 电 容 量，并 应具 有 一 定 的 可 扩 容 能 力，包 括 通 信 设 备 及 配 套 设 施 的 供 电 需 求。5.5.5 室 外 通 信 机 柜 宜 就 近 引 入 低 压 交 流 供 电，交 流 电 源 线 载 流 量 应 至 少 有 50%的 余 量。5.5.6 通 信 设 备 宜 配 备 专 用 的 配 电 设 备 以 及 电 表 箱。5.5.7 移 动 通 信 基 站 的 工 作 接 地、保 护 接 地 以 及 建 筑 物 防 雷 接 地 应 共 用 一 组 接 地 系 统，形 成 联 合 接 地。基 站 地 网 工 频 接 地 电 阻 应 不 大 于 10。5.5.8 通 信 设 备 处 应 设 置 专 门 的 接 地 排（箱）。5.5.9 通 信 设 备 应 通 过 接 地 排（箱）接 至 桥 梁 接 地 系 统，设 备 与 接 地 排（箱）之 间 的 接 地 线 截 面 积 应 符 合 接地 电 阻 要 求。严 禁 在 接 地 线 中 加 装 开 关 或 熔 断 器。5.5.1 0 接 地 线 与 设 备 或 接 地 排 连 接 时 应 加 装 铜 接 线 端 子，且 应 压（焊）接 牢 固。5.5.1 1 通 信 基 站 机 房 环 境 监 控 系 统、室 内 基 带 处 理 单 元 等 小 型 设 备 的 接 地 线，单 独 安 装 时，应 采 用 截 面积 不 小 于 4 mm 多 股 铜 线；当 安 装 在 开 放 式 机 架 内 时，应 采 用 截 面 积 不 小 于 2.5 mm 的 多 股 铜 线 连 接 到 本机 架 的 接 地 汇 集 线，然 后 用 16 mm 的 多 股 铜 线 将 机 架 接 地 汇 集 线 连 接 到 室 内 总 接 地 汇 流 排。机 房 内 走线 架 两 端 应 与 总 接 地 汇 流 排 作 可 靠 连 接，接 地 线 缆 宜 采 用 35 mm95 mm 的 铜 导 线；走 线 架 连 接 处 两 端宜 用 16 mm35 mm 铜 导 线 做 可 靠 连 接。5.5.1 2 室 外 机 柜 的 接 地 引 入 线 应 采 用 截 面 积 不 小 于 16 mm 的 多 股 铜 线。5.5.1 3 机 柜 内 所 有 设 备 的 保 护 地 应 采 用 截 面 积 不 小 于 6 mm 铜 线 接 至 接 地 汇 集 排。5.5.1 4 接 地 线 应 采 用 黄 绿 双 色 电 缆，并 绑 扎 牢 固、整 齐、避 免 折 弯。5.5.1 5 公 众 移 动 通 信 射 频 拉 远 单 元 及 天 线、机 房、馈 线、走 线 架 等 设 施 均 应 在 避 雷 针 的 保 护 范 围 内，保 护范 围 宜 按 滚 球 法 计 算。5.5.1 6 通 信 设 施 防 雷 接 地 应 符 合 GB 50689、GB 50057 以 及 桥 梁 建 设 相 关 技 术 要 求。5.5.1 7 铁 路 桥 梁 内 通 信 设 施 的 防 雷 接 地 应 符 合 TB 10006 和 TB 10180 的 要 求。5.5.1 8 距 铁 路 贯 通 地 线 20 m 范 围 以 内 的 铁 路 建 筑 物 构 筑 物 的 接 地 装 置 应 与 铁 路 综 合 接 地 系 统 等 电 位连 接。5.5.1 9 距 铁 路 贯 通 地 线 20 m 范 围 以 内 的 通 信 设 备 独 立 设 置 接 地 装 置 时，接 地 电 阻 值 不 应 大 于 4，困难 时 不 应 大 于 10。5.5.2 0 直 流 电 源 线、交 流 电 源 线、信 号 线 应 分 开 布 放。电 源 线 外 皮 颜 色 应 符 合 表 1 的 规 定。表 1 电 源 线 外 皮 颜 色直 流 电 源正 极负 极红 色蓝 色交 流 电 源L1 相L2 相L3 相中 性 线保 护 地 线黄 色绿 色红 色浅 蓝 色黄 绿 色5.6 抗 震5.6.1 通 信 设 备 的 抗 震 设 计 应 符 合 GB/T 51369、YD 5059 和 YD/T 5060 的 要 求。5.6.2 抗 震 设 防 烈 度 6 度 及 以 上 通 信 设 备 安 装 工 程，应 进 行 抗 震 设 计。5.6.3 在 抗 震 设 防 烈 度 7 度 以 上（含 7 度）地 区 公 用 通 信 网 和 公 众 互 联 网 中 使 用 的 通 信 设 备，应 经 通 信 设备 抗 震 性 能 检 测 合 格。6DB 3 2/T 4 5 9 6 2 0 2 35.6.4 通 信 设 备 安 装 工 程 抗 震 设 计 的 设 防 烈 度，应 与 安 装 设 备 的 通 信 建 筑 的 抗 震 设 防 烈 度 相 同。5.6.5 室 外 地 面 安 装 的 通 信 设 备 在 满 足 基 本 抗 震 性 能 要 求 的 情 况 下，应 按 自 立 式 设 备 进 行 安 装 抗 震 设计。室 外 设 备 底 部 与 地 面 基 础 间 锚 栓 规 格 除 应 按 GB/T 513692019 中 4.4.2 确 定 外，6 度9 度 抗 震 设防 时，尚 应 采 用 不 小 于 4 个 M8 的 锚 栓。5.6.6 室 外 设 备 基 础 应 满 足 GB 50010 有 关 强 度 及 耐 久 性 的 要 求，地 面 以 上 高 度 不 应 小 于 300 mm，混 凝土 强 度 等 级 不 应 低 于 C20。室 外 设 备 基 础 下 的 地 基 应 夯 实，符 合 YD/T 5186 的 要 求。5.7 消 防5.7.1 机 房 内 应 配 备 有 效 的 灭 火 消 防 器 材，宜 采 用 气 体 灭 火 方 式。5.7.2 通 信 机 房 严 禁 使 用 卤 钨 灯、白 炽 灯 等 高 热 灯 具。电 源 线、信 号 线 不 应 穿 越 或 穿 入 空 调 通 风 管 道。电 源 线 与 信 号 线 应 分 别 敷 设。5.7.3 机 房 设 备 线 缆 施 工 完 毕 后 应 用 防 火 材 料 严 密 封 堵 机 房 孔 洞，防 火 封 堵 应 符 合 GB/T 51410 的要 求。5.7.4 机 房 内 不 应 存 有 工 程 余 料 废 弃 物 及 包 装 箱 杂 物，不 应 存 放 易 燃 易 爆 等 危 险 品。5.7.5 机 房 设 计 应 符 合 GB 50016 的 要 求。5.7.6 铁 路 红 线 内，通 信 设 施 设 计 应 符 合 TB 10063 的 要 求。6 隧 道 公 众 移 动 通 信 覆 盖 工 程 设 计 和 施 工6.1 基 本 要 求6.1.1 隧 道 公 众 移 动 通 信 信 号 覆 盖 可 采 用 隧 道 外 建 站、隧 道 内 建 设 分 布 式 天 线 或 漏 泄 同 轴 电 缆 等 方 式。6.1.2 隧 道 通 信 设 施 的 建 设 应 符 合 GB/T 51244 的 要 求。6.2 机 房6.2.1 隧 道 通 信 机 房 应 有 安 全 环 境 设 计，通 信 工 艺、建 筑 设 计、结 构 设 计 和 电 气 设 计 等 应 符 合 YD 5003及 隧 道 管 理 方 和 建 设 方 的 要 求。6.2.2 通 信 机 房 宜 独 立 设 置，隧 道 建 设 方 应 预 留 并 提 供 室 内 无 线 覆 盖 系 统 所 需 的 机 房、管 道 位 置 以 及 供电 电 源（含 防 雷 接 地）等 资 源，当 条 件 受 限 无 法 提 供 满 足 要 求 的 通 信 机 房 时 可 与 隧 道 管 理 方 的 机 房 合 并设 置。6.2.3 需 设 置 在 隧 道 内 的 通 信 设 备，可 与 公 路、铁 路 的 通 信 设 备 洞 室 合 设。6.2.4 通 信 机 房 面 积 应 根 据 通 信 工 艺、设 备 安 装 数 量 因 地 制 宜 确 定，并 符 合 YD 5003 和 YD/T 5230 的要 求。6.2.5 新 建 通 信 机 房 不 应 作 装 饰 性 装 修。室 内 外 装 修 耐 火 等 级 不 应 低 于 二 级，机 房 内 应 有 灭 火 装 置。机房 墙 体 应 为 砖 砌、混 凝 土 现 浇 或 满 足 防 火、防 水、防 盗 要 求 的 轻 质 墙 体，同 时 满 足 防 渗 漏、保 温、隔 热、耐 久的 要 求。6.2.6 通 信 机 房 应 留 有 足 够 的 维 护 空 间、设 备 散 热 空 间 以 及 电 缆、光 缆、馈 线 孔 洞。6.2.7 通 信 机 房 应 设 动 力 环 境 监 控 设 备，应 具 备 无 人 值 守 条 件，做 好 防 水、防 震、防 腐 蚀、防 破 坏 的 措 施。6.2.8 通 信 设 备 与 隧 道 设 备 共 用 机 房 时，机 房 建 设 标 准 应 满 足 隧 道 设 备 机 房 相 应 技 术 要 求，并 应 采 取 防护 隔 离 措 施。6.2.9 应 根 据 基 站 设 备 重 量、尺 寸 及 设 备 排 列 方 式 等 对 机 房 载 荷 进 行 核 算，应 符 合 YD 5003 的 要 求。6.2.1 0 当 条 件 受 限 无 满 足 需 求 的 通 信 机 房 时，应 预 留 室 外 通 信 设
