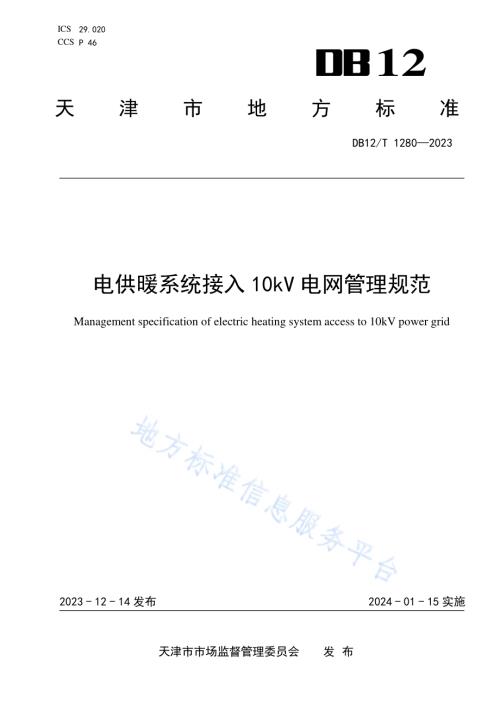

ICS 29.020 CCS P 46 12 天津市地方标准 DB12/T 1280 2023 电供暖系 统接入 10kV 电网管 理规范 Management specification of electric heating system access to 10kV power grid 2023-12-14 发布 2024-01-15 实施 天津市市 场监督 管 理委员会 发 布 DB12/T 1280 2023 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 由天 津市 工业 和信 息化局 提出 并归 口。本文件 起草 单位：国 网天 津市电 力公 司、中国 电力 科学研 究院 有限 公司、天 津大学。本文件 主要 起草 人：王迎 秋、王 斌、姚明 路、郑培 智、王 强、张剑、王 富卿、赵晨 阳、李世 阳、骆斌、赵 彦、蒋利 民、张思 瑞、杨 延春、张 鹏、徐正 阳、刘 卫涛。DB12/T 1280 2023 1 电 供暖系 统接 入10kV 电 网管理 规范 1 范围 本文件 规定 了电 供暖 系统 接入10kV 电 网的 基本 要求、接入、计 量、信息 交互、运行维 护、保养 和 安全管理 要求。本文件 适用 于 天 津市 电供 暖系统 接入10kV 电压 等级 公共电 网的 接入、运 行维 护和日 常管 理；同 电 压等级接 入用 户内 部的 电供 暖系统 可参 照执 行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 2894 安全 标志 及其 使 用导则 GB/T 12325 电 能质 量 供 电电压 偏差 GB/T 12326 电 能质 量 电 压波动 和闪 变 GB/T 14285 继 电保 护和 安全自 动装 置技 术规 程 GB/T 14549 电 能质 量 公 用电网 谐波 GB/T 15543 电 能质 量 三 相电压 不平 衡 GB/T 15945 电 能质 量 电 力系统 频率 偏差 GB/T 22239 信 息安 全技 术信息 系统 安全 等级 保护 基本要 求 GB/T 24337 电 能质 量 公 用电网 间谐 波 GB/T 39288 蓄 热型 电加 热装置 GB 50052 供配 电设 计规 范 GB 50056 电热 设备 电力 装置设 计规 范 GB/T 50065 交 流电 气装 置的接 地设 计规 范 GB 50169 电气 装置 安装 工程接 地装 置施 工及 验收 规范 GB 50217 电缆 工程 电缆 设计规 范 GB 50303 建筑 电气 工程 施工质 量验 收规 范 GB 51348 民用 建筑 电气 设计标 准 DL/T 448 电能 计量 装置 技 术管理 规定 DL/T 621 交流 电气 装置 的 接地 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 电供暖 设备 electric heating equipment 以电能 为输 入能 源，通过 热泵或 电热 元件 输出 热能，以实 现供 暖的 设备。根 据电热 转换 方式，主 要分为热 泵型 电供 暖设 备和 直热型 电供 暖设 备两 种，可配置 蓄热 装置。DB12/T 1280 2023 2 3.2 电供暖 系统 electric heating system 采用电 供暖 设备 提供 热量，并辅 助计 量装 置、监控 系 统及运 营服 务平 台等 方式 对电供 暖设 备进 行 能源管理 的系 统。4 基本要 求 4.1 系统配 套电 气线 路及 设备 应满足 现有 供电 容量 及后 续容量 需求。4.2 电气工 程设 计、电 气工 程 安装、电能计 量、剩余电 流保护 装置 配置、电气 装 置接地 应分 别符 合GB 50052、GB 50056、GB 51348、GB 50303、DL/T 448、GB/T 50065、GB 50169、DL/T 621 的 要求。4.3 在保障 安全的 前提 下，应 统筹兼 顾经济 性、节能性、环保 性、灵 活性 等对系 统各设 备进行 综 合 分析，因 地制 宜的 选择 合理 的电供 暖系 统。4.4 应具备 对电 供暖 系统 运行 状态进 行数 据采 集及 分析 的功能。5 接入管 理要 求 5.1 一般要 求 5.1.1 电供暖 系统 接入 电网 应满 足 GB/T 14285 的规 定。5.1.2 电供暖 系统 供电 电源 应满 足 GB 50052 的 规定。5.1.3 电供暖 系统 应接 入配 电装 置，配 电装 置应 经环 网柜 或开关 柜接 入公 用电 网。5.1.4 电网侧 应安 装用 于隔 离电 力用户 内部 故障 的分 界开 关。5.1.5 用户 侧10kV 配 套电 气设 备 应具备 短路 保护、过负 荷 保护功 能，电 供暖 系统 应 采用零 序电 流、电压保护 装置。5.2 接入要 求 5.2.1 电供暖 系统 接入 电网 应满 足相应 的保 护、电能 质量 和接地 要求,应 符合 附 录A 要求。5.2.2 电供暖 系统涉 及线 路的载 流量不 应小于 设备 的额定 电流，设备正 常工 作时，电缆导 体温度 应 符合GB 50217 的 规定。5.2.3 电供暖 系统 应按 最大 容量 进行报 装。6 计量要 求 6.1 电供暖 系统 接 入10kV 电 压 等级电 网应 明确 电供 暖电 能计量 点，设在 产权 分界 点。6.2 计量点 装设 的电 能计 量装 置，其 设备 配置、技 术要 求和计 量精 度分 类等 应符 合 DL/T 448 的规定。6.3 电能计 量装 置应 具备 向电 网计量/计 费系 统传 送数 据 的能力。6.4 电供暖 有补 贴要 求的 情况 下，对 与补 贴相 关的 电能 应进行 单独 计量。7 信息交 互要 求 电供暖 系统 与电 网的 信息 交互应 符合GB/T 22239 的 规定，满足 以下 要求：DB12/T 1280 2023 3 a)交 互 功能：电供 暖系 统 应配 有 自控 系 统，能对 电 供暖 系 统的 电 参数、热 工 参数 及 室内 外环境参 数 等进 行 监视 控制 和 综合 管 理，宜 对设 备的 运 行工 况 实时 控 制，宜具 备 实时 接 受电 网电价信号的 能力；b)交 互 能力：宜具 备与 电 网之 间 进行 数 据通 信的 能 力，能 够采 集 电供 暖设 备 的运 行 工况，上传至电网，同 时具 有接 受电 网控制 调节 指令 的能 力；c)信息安 全：应具 备信 息通 信安全 防护 措施。8 运行维 护要 求 8.1 电供暖 系统 的运 行控 制应 符合 GB/T 39288 的 规定。8.2 电供暖 系统的 运行 维护管 理应 制 定相应 的管 理制度、岗位 责任制、安 全操作 规程、设施和 设 备 维护保养 手册 及事 故应 急预 案，并 定期 进行 修订。8.3 运行管 理、操作 和维 护人 员应掌 握供 暖系 统运 行、维护的 技术 指标 及要 求。8.4 运行人 员应经 过运 行操作 的专业 培训、考核 合格后 上岗，运行操 作应 按操作 规程和 制造企 业 提 供的产品 使用 说明 书的 规定 进行。8.5 应配置 相应的 实时 在线监 测装置，测量 设备 和执行 机构应 满足设 备自 动化系 统对被 测定参 数 进 行检测和 控制 的要 求。9 保养要 求 电供暖 系统 运行 维护 保养 应符合 以下 要求：a)应按安 全操 作规 程巡 视检 查设施、设 备的 运行 状况，并进 行记 录；b)电供暖 系统 应定 期按 照操 作规程 和维 护保 养规 定进 行维护 和保 养，并进 行记 录；c)设施、设备 检修 和维 护保 养应符 合以 下要 求：1)设 施、设 备 检修 前 制定 检修 方 案及 安 全保 障措 施，修 复 后及 时 组织 验收，合格 后 方可交付使用；2)应及时 处理 跑、冒、滴、漏、堵 等问 题，保持 设施、设备 清洁；3)定期添 加或 更换 润滑 剂，更换出 的润 滑剂 统一 处置；4)设备连 接件 定期 进行 检查 和紧固，对 易损 件按 时更 换；5)机械设 备检 修应 符合 同轴 度、静 平衡 或动 平衡 等技 术要求。d)高低压 电气 装置、电 缆等 设施应 按标 准、设备 说明 书等方 面的 要求 进行 定期 检查和 检测；e)电缆桥 架、控制 柜（箱）应定期 清洁，对 电缆 沟中 的积水 及易 燃杂 物等 及时 排除；f)仪器、仪表 应定 期进 行检 查和校 验；g)阀门设 施应 定期 进行 维护 保养。10 安全要 求 10.1 电供暖 系统 应符 合以 下安 全要求：a)设 施 或设 备 启用 前，应 对设 施 或设 备、相 关附 属 构筑 物、管 道、阀 门、机 械及 电 气、自控系统等进 行全 面检 查，确认 正常后 投入 使用；b)设备操 作应 符合 以下 要求：1)非本岗 位人 员不 应操 作设 备；2)操作人 员在 岗期 间应 穿戴 劳动防 护用 品；DB12/T 1280 2023 4 3)在设备 转动 部位 设置 防护 罩，当 设备 启动 和运 行时，操作 人员 不应 靠近 转动 部位；4)操作人 员在 现场 启停 设备 应按操 作规 程进 行，设备 工况稳 定后 方可 离开；5)操作人 员应 定期 巡 查 设备 机电外 壳等 接地 状态，应 保证接 地良 好；c)用电设 备维 修前 应断 电，并在电 源开 关处 悬挂 维修 和禁止 合闸 的标 志牌。10.2 电供暖 系统 的电 气设 备、线路及 连接 电源 的专 用开 关柜应 有“止步，高 压危 险”等 提示 性 文 字 和符号的 醒目 标志，标 志的 形状、颜色、尺 寸和 高度 应按 照 GB 2894 执行。DB12/T 1280 2023 5 A A 附录A（规范 性）供电方 案技 术要 点 A.1 保护要 求 电供暖 系统 保护 要求 如下：a)接入电 网线 路保 护应 符 合GB/T 14285 的 规定；b)设备应 设置 短路 保护 和漏 电保护；c)设备接 入电 网的 配电 线路 的开关 设备 及保 护应 符 合GB/T 14285 的规 定，具备 投切速 度控 制 及投切容 量控 制功 能，使供 电点和 电供 暖系 统的 电能 质量达 到标 准；d)用于安 装固 定的 金属 装置 应与配 电系 统的 保护 零线 可靠连 接。A.2 电能质 量要 求 A.2.1 公网的 电能 质量 应符 合以 下要求：a)电网供 电点 的电 压偏 差满 足GB/T 12325 规 定的 限值；b)电网供 电点 的各 次谐 波电 压满足GB/T 14549 规 定的 限值；c)电网供 电点 的各 次间 谐波 电压满 足GB/T 24337 规定 的限值；d)电网供 电点 的不 平衡 度满 足GB/T 15543 规 定的 限值；e)电网供 电点 的频 率偏 差应 满足GB/T 15945 规定 的限 值。A.2.2 电供暖 系统 电能 质量 要求 a)对 于 电磁 加 热类 电锅 炉 和 变 频 热泵 等 系统，电 供 暖系 统 接入 后，注 入公 共 电网 接 入点 的谐波电流应 满足 GB/T 14549 规定的 允许 值，引起 的接 入点处 各次 间谐 波电 压含 有率应 满足 GB/T 24337 规定 的允 许值；b)电供暖 系统 功率 因数 不应 低于 0.9，不满 足要 求的 设备应 由用 户同 步制 定无 功补偿 技 术 方 案；c)对 于 定频 启 动热 泵系 统 和固 体 蓄热 电 锅炉 等冲 击 性负 荷，电 供 暖系 统接 入 后，因 设备 启、停冲击等 负载 波动 引起 的接 入点电 压波 动和 闪变 应满 足 GB/T 12326 规定 的限 值；d)对 于 电极 式 锅炉 电供 暖 系统 接 入后，因三 相电 极 不对 称 负载 引 起的 接入 点 负序 三 相电 流不对称度不 应大于 10%；e)电 供 暖系 统 的设 备产 生 的电 磁 干扰 不 应超 过相 关 设备 标 准的 要 求；电供 暖 系统 应 具有 适当的抗电磁 干扰 的能 力。A.3 接地要 求 电供暖 系统 电气 安全 的接 地要求 如下：a)10kV电 压等 级接 入的 电供 暖系统 接地 方式 应与 配电 网侧系 统接 地方 式保 持一 致，并 应满 足 人 身设备安全和保护配合的 要 求。电供暖系统的接地 应 符合GB/T 50065、GB 50169 和DL/T 621 的相关要 求；b)电供暖 系统 金属 壳体 或可 能带电 的金 属件 与接 地端 之间应 具有 可靠 的电 气连 接，并 与接 地 装 置可靠连 接，接地 装置 的接 地电阻 及连 接形 式应 符合GB/T 50065 的有 关规 定；c)电供暖 系统 应有 可靠 的电 气绝缘 性能，10kV 电 压等 级对地 绝缘 电阻 一般 不应 小于10M。
