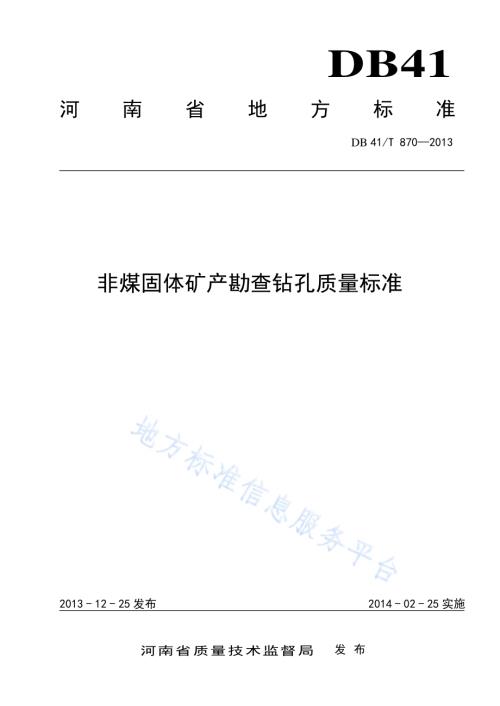

DB41 河南省地方标准 DB 41/T 8702013 非煤固体 矿产勘查 钻孔质量 标准 2013-12-25 发布 2014-02-25 实施 河南省质量技术监督局 发布 DB41/T 8702013 I 目 次 前言.III引言.IV1 范围.12 规范性 引用 文件.13 术语和 定义.14 钻探工 程设 计要 求.34.1 一般 规定.34.2 钻孔 位置 的确 定.35 钻探工 程施 工要 求.35.1 一般 要求.35.2 岩（矿）心采 取要 求.35.3 预防 钻孔 弯曲 要求.45.4 钻孔 纠斜 要求.45.5 简易 水文 地质 观测 要求.45.6 降低 孔深 误差 要求.45.7 原始 记录 要 求.55.8 封孔 要求.55.9 钻孔 启封 检查 及要 求.66 钻探工 程质 量管 理要 求.66.1 钻探 工程 质量 管理 主 要内容.66.2 钻探 工程 质量 控制 内容.66.3 技术 交底.76.4 现场 监控.76.5 钻探 工程 档案.77 钻探工 程检 查与 验收.97.1 钻前 检查.97.2 钻前 工程 验收.97.3 终孔 验收.98 地质岩 心钻 探质 量要 求.108.1 岩（矿）心采 取率 与整理.108.2 钻孔 弯曲 度与 空间 位 置测量.118.3 简易 水文 地质 观测.118.4 孔深 误差 的测 量与 校正.118.5 原始 班报 表.12DB41/T 8702013 II 8.6 封孔.129 钻探工 程质 量评 级.139.1 单项 质量 评级 划分.139.2 钻孔 综合 质量 等级 评 级规定.13附录A（资 料性 附录）非 煤固体 矿产 勘查 钻探 技术 档案及 格式.14附录B（规 范性 附录）非 煤固体 矿产 勘查 钻孔 质量 验收标 准.35附录C（规 范性 附录）非 煤固体 矿产 岩心 钻探 钻孔 质量考 评表.37 DB41/T 8702013 III 前 言 本标准 按照GB/T 1.1-2009 标准 化工 作导 则第1部分：标准 的结 构和 编写 给出的规 则起 草。本标准参考GB/T 13908-2002固体 矿产 地质勘 查规 范总则、DZ/T 0227-2010 地质 岩心钻 探规程、MT/T 1042-2007 煤炭地 质勘 查钻 孔质 量标 准。本标准 由河 南省 地质 矿产 勘查开 发局 提出 并归 口。本标准 起草 单位：河 南省 深部探 矿工 程技 术研 究中 心、河 南省 小口 径钻 探工 程技术 研究 中心。本标准 主要 起草 人：张宗 恒、卢 予北、张 良、燕建 设、陈 莹、卢玮、刘 志国、李永 超、赵 尊亭。本标准 参加 起草 人：王建 卢、王兴民、张古彬、罗永贵、申云 飞、邢向 渠。DB41/T 8702013 IV 引 言 钻探是 地质 矿产 勘查 的主 要工作 手段 之一。制定 非煤固 体矿 产勘 查钻 孔质 量标准 对加 强对 钻探工程的 质量 管理，规范非 煤固体 矿产 勘查 钻孔 质量 的验收 评级 工作 具有 重要 的指导 意义。本标准 制定了非煤固 体矿 产勘 查地 质岩 心钻探 工程 的质 量管 理程 序、质 量验 收标 准及 质量 保障措 施，是非 煤固 体 矿 产勘查领 域岩 心钻 探工 程及 各种专 项钻 探的 基础 性标 准。本标准 科学、系 统总 结了 河南省 非煤 固体 矿产 勘查 岩心钻 探长 期实 践的 丰富 经验，可成 为非 煤固 体矿产勘 查地 质岩 心钻 探工 程设计、施 工、管理、检 查 验收等 各项 工作 的重 要依 据和准 则。对于 不同 的勘查对象、勘 查阶 段、勘查 目的而 有所 变更 的一 些特 殊要求 和技 术指 标，应符 合相关 的规 程、规范 或 通 过协议、合同 做出 规定。DB41/T 8702013 1 非 煤固体 矿产勘查 钻孔质 量标准 1 范围 本标准 规定 了非 煤固 体矿 产勘查 岩心 钻探 工程 术语 和定义、钻探工 程设 计要 求、钻探 工程 施工 要求、钻探工 程质 量管 理要 求、钻探工 程检 查与 验收、地 质岩心 钻探 质量 要求、钻 探工程 质量 评级。本标准 适用 于各类 非 煤固 体矿产 勘查 项目。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注日 期的版本适 用于 本 文件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 9151 钻探 工程 名词 术语 GB/T 13908 固 体矿产 地 质勘查 规范 总则 DZ/T 0032 地质 勘查 钻探 岩矿心 管理 通则 DZ/T 0078 固体 矿产 勘查 原始地 质编 录规 定 DZ/T 0080 煤炭 地球 物理 测井规 范 DZ/T 0199 铀矿 地质 勘查 规范 DZ/T 0200 铁、锰、铬矿 地质勘 查规 范 DZ/T 0201 钨、锡、汞、锑矿产 地质 勘查 规范 DZ/T 0202 铝土 矿、冶镁 菱镁矿地质 勘查 规范 DZ/T 0203 稀有 金属 矿产 地质勘 查规 范 DZ/T 0204 稀土 矿产 地质 勘查规 范 DZ/T 0205 岩金 矿地 质勘 查规范 DZ/T 0206 高岭 土、膨润 土、耐 火粘 土矿 产地 质勘 查规范 DZ/T 0207 玻璃 硅原 料、饰面石 材、石膏、温 石棉、硅灰 石、滑石、石 墨矿 产地质 勘查 规范 DZ/T 0208 砂矿(金属 矿产)地质 勘查 规范 DZ/T 0209 磷矿 地质 勘查 规范 DZ/T 0210 硫铁 矿地 质勘 查规范 DZ/T 0211 重晶 石、毒重 石、萤 石、硼矿 地质 勘查 规范 DZ/T 0212 盐湖 和盐 类矿 产地质 勘查 规范 DZ/T 0213 冶金 化工 石灰 岩及白 云岩 水泥 原料 矿产 地质勘 查规 范 DZ/T 0214 铜、铅、锌、银、镍、钼 矿地 质勘 查规 范 DZ/T 0215 煤、泥炭 地质 勘查规 范 DZ/T 0227 地质 岩心 钻探 规程 MT/T 1042 煤炭地 质勘 查钻孔质 量标 准 3 术语和 定义 DB41/T 8702013 2 3.1 固体矿 产钻 探 以勘查 固体 矿产 的产 状、赋存状 态、品位、资 源储 量及其 他地 质现象 为目的 的钻探 工作。注：改写GB/T 9151-1988，定义3.1。3.2 钻孔空 间要 素 确定钻 孔轴 线坐 标位 置的 因素。GB/T 9151-1988，定义14.1 3.3 勘查设 计 勘查单 位编 制并 经主 管部 门批准 的，为完 成地 质工 作目标(总体、阶段 和单 项设计)的工 作方 案。3.4 钻探生 产管 理 钻探生 产过 程中 的计 划、组织、指挥、控 制和 调节，保证 生产 过程 的协 调性 和连续 性的 管理 工 作。GB/T 9151-1988，定义21.2 3.5 技术管 理 施工设 计、技术 攻关、技 术推广、技 术培 训及 贯彻 规程、标准 等方 面的 管理 工作。GB/T 9151-1988，定义21.3 3.6 钻探操 作规 程 为优质、高效、安全、经济等目的 所编 制的 并经 主管 部门颁 布的 具有 技术 法规 性质的 钻探 操作 技术规定。GB/T 9151-1988，定义21.3.1 3.7 钻孔技 术档 案 施工单 位按 规定 建立 的为 钻孔施 工的 生产 技术 经济 活动而 记录 的专 门文 件。GB/T 9151-1988，定义21.3.2 3.8 钻孔地 质技 术指 示书 由地质、探 矿部 门编 制的 包括岩 层理 想柱 状图、地 质要求 及施 工技 术措 施的 指导性 技术 文件。GB/T 9151-1988，定义21.3.3 3.9 简易水 文地 质观 测 DB41/T 8702013 3 利用普 查勘 探钻 孔进 行的 水文地 质资 料的 观测。被 代替的 同义 词：“简 易水 文观测”。GB/T 9151-1988，定义22.9.4 4 钻探工 程设 计要 求 4.1 一般规 定 4.1.1 地质岩 心钻 探施 工前 应编 制钻探 工程 设计。4.1.2 钻探工 程设 计应 根据 勘查 单位提 供的 地质 设计 进行 编制。4.1.3 一个勘 查区 若有 多个 钻孔，整个 勘查 区的 钻探 工程 应有总 体设 计，并选 择有 代表性 的钻 孔进 行详细设 计；孔深 1000 m 以上或地 层变 化较 复杂 时，应进行 单孔 设计。4.1.4 地质岩 心钻 探设 计有 关要 求按 DZ/T 0227 执行。4.1.5 钻探工 程设 计经 审查 批准 后方可 施工。施工中 如需 修改 钻探 工程 设计，需经 过 勘查 单位 批准。4.2 钻孔位 置的 确定 4.2.1 根据勘 查设 计的 钻孔 位置 坐标，由地 质、钻探、安 全等部 门共 同确 定钻 孔位 置。4.2.2 因地形 条件 或其 它原 因需 要变更 原设 计 钻孔 位置 时，首先 考虑 沿勘 探线方向 移动，并酌 量变 换钻孔倾 角，以达 到设 计目 的。钻 孔沿 走向 应尽 量不 移或少 移，如必 须沿 矿体 走向移 动时，移动的 距离以不影响 对矿 体的 控制 程度 为准。4.2.3 地质设 计（或优 化地 质设 计）中 确定 的钻 孔，在布 孔时如 有位 移、或因 实际 情况有 较小 位移 的（不超 过勘探线 间距 的 10%以内，且 钻孔 轴线 与矿 层夹角 不小 于 30），由勘查单 位同 意后 实施。布孔后位 置沿 倾向 或走 向需 要移动 较大 距离 者，应由 勘查单 位提 出变 更方 案，由主管 部门 批准 或备案后方可实施。4.2.4 钻孔位 置确 定后，在 预定 位置设 定标 志，注明 孔号，并引 两条 垂直 线（其中 一条与 勘探 线重 合或平行）于 机场 之外，线 的各端 应设 定标 志，以便 于平整 机场 和安 装钻 机。5 钻探工 程施 工要 求 5.1 一般要 求 5.1.1 施工单 位钻 前准 备完 成，并经勘 查单 位 验 收、下达“开孔 通知 书”后方 可施 工。5.1.2 见矿前，勘 查单 位应 及时 将“钻 孔见 矿预 告通 知书”下达 到钻 机。5.1.3 矿心未 达到 要求 需要 补采 时，应 由勘 查单 位发 出“补采矿 心通 知书”。5.1.4 改变钻 孔深 度时，应 由勘 查单位 发出“钻 孔地 质设 计变更 通知 书”。5.1.5 终孔前，应 由勘 查单 位发 出“钻 孔终 孔通 知书”、“钻孔 封孔 设计 和封 孔记 录表”。5.2 岩（矿）心 采取 要求 5.2.1 地质要 求取 心的 岩矿 层，平均岩 矿心 采取 率一 般不 应低于 地质 勘查 设计 的要 求，最 低不 应低于相应矿 种勘 查规 范的 要求。5.2.2 有特殊 要求 时，按地 质设 计或施 工合 同的 规定 执行。5.2.3 根据勘 查区 地质 条件、岩 矿层的 物理 机械 性质，正 确选择 取心 工艺、取 心器 具、钻 进参 数和 冲洗液类 型。5.2.4 取心工 具应 妥善 保管，使 用前认 真检 查，取心 器应 单动灵 活、水路 畅通、半 合管封 闭严 密可 靠、钻头切 削具 出刃 锋利、各 种间隙 匹配 合理。用 后应 清洗检 查、注润 滑油 脂。DB41/T 8702013 4 5.2.5 在破碎 地层 钻进 时，应适 当控制 转速、压 力、泵量，并限 制回 次钻 进时 间和 进尺长 度；宜优 先选用液 动潜 孔锤+绳索 取心 钻进工 艺。5.2.6 任何情 况下，回 次进 尺长 度不得 超过 岩心 管有 效长 度。不 应使 用 弯 曲的 粗径 钻具。5.2.7 在矿层、矿 层顶 底板 和重 要标志 层中，岩（矿）心 采取率 不足 时，应采 取补 救措施，回 次进 尺长度严 格控 制在 0.5 m 以内。5.2.8 退岩心 时应 细心，不 应重 敲、猛 打，避免 造成 岩矿 心人为 二次 破碎。必 要时 应使用 专用 工具，如丝杠、水 压器 等。5.3 预防钻 孔弯 曲要 求 5.3.1 坚持开 孔验 收制 度，地表 机械设 备应 经过 检验，稳 固可靠。确 保安 装质 量，保证“天车、立轴、钻孔轴 线”位于 一条 线上。不应 使用 旷动 的立 轴导 管及弯 曲的 立轴 钻杆。5.3.2 合理选 择钻 具结 构和 级配，在保 证冲 洗液 畅通 及孔 内安全 的情 况下，可 选择 满眼钻 进，力求 简化钻孔 结构。5.3.3 钻机立 轴不能 有偏摆，钻 压均匀，应 随钻 孔加 深加 长岩心 管，直至 正常 长度。回次 结束 前，不应加压 强行 钻进。5.3.4 在易斜 岩层 施工，应 根据 地层、见矿 深度 等条 件合 理设计 开孔 角度，已 掌握 钻孔自 然弯 曲规 律的勘查 区应 设计 初级 定向 孔。5.3.5 在片岩 地层、倾 角60 的岩层、破 碎带、软 硬互 层、溶 洞、老窑 或纵 向节 理发育 的岩 层中 钻进时，宜使用长、直、重、厚、刚的 钻具，并合理 控制钻 压和 钻速。在大口 径钻进 时，可采 用加 重钻铤防斜，有条 件时 可采 用冲 击回转 钻进 工艺。5.3.6 扩孔时 应带 前置 导正 器，换径时 应带外 导正器。粗径钻具 宜用 变径接头 连接，其中心 线应 一致。5.3.7 换径时 应采 用外 导向 钻具，导正 管长 度应 大于 4 m，第一 回次 的小 径岩 心管 长度应 小于 1 m；扩孔时 应采 用内 导向 器，并增加 粗径 钻具 长度。应 保证换 径、扩孔 钻具 的同 心度。5.4 钻孔纠 斜要求 5.4.1 当钻孔 实际 轴线 的偏 离值 已超过 设计 最大 允许 值时，应进 行纠 斜。可根 据具 体情况，选 用倒 塔式、悬 垂式、铰 链式 钻具 或连续 造斜 器、带弯 接头 的螺杆 马达 等机 具。5.4.2 需要纠 斜时，可 选用 偏心 楔、弯 接头、螺 杆马 达、连续造 斜器 纠斜。纠 斜过 程中应 及时 测量 钻孔顶角 和方 位角。5.4.3 应选择 中硬、完 整的 岩层 作为纠 斜起 点。下入 纠斜 钻具前，应 将孔 内岩 心及 岩屑捞 取干 净，并磨平孔 底。5.4.4 纠斜钻 具应 缓慢 下到 孔底，先轻 压慢 转，然后 加大 压力进 行钻 进，钻进 中禁 止提动 钻具。5.4.5 使用偏 心楔 时，应将 其卡 牢，防 止转 动或 下沉，通 过楔面 钻进 时，应控 制好 钻压，防止 扫坏 楔面。通 过楔 面钻 出新 孔后，再采 用正 常参 数钻 进。楔面导 正钻 进，应在 一个 回次完 成。5.5 简易水 文地 质观 测要 求 5.5.1 应按水 文地 质设 计要 求观 测水位 及其 他应 测项 目。5.5.2 水位观 测的 基准 点应 一致，读数 应准确。5.5.3 水位埋 深较 大时，测 绳的深度标 定 应 准确，并 应考 虑拉伸 因素。5.5.4 对于采 用空 气泡 沫的 钻孔，用万 用表 测水 位时，应 反复测 量，防止 所测 数据 失真。5.6 降低孔 深误 差要 求 5.6.1 机场使 用的 钢尺 应保 持两 端平齐，刻 度准 确、清楚，并定 期校 正。DB41/T 8702013 5 5.6.2 丈量机 上余 尺时 应停 止回 转，基 准点 应一致，并应 准确丈 量，及时 记录。5.6.3 应使用 钢卷 尺丈 量下 入孔 内钻具 的长 度，并准 确记 录数据，任 何情 况下 不应 估算。5.6.4 校正孔 深丈 量钻 具长 度时 应使用 钢卷 尺，丈量 结果 应逐根 记录 在班 报表 上。5.6.5 丈量钻 杆立 根时，如 遇大 风天气，应 拉直 钢卷 尺在 钻杆母 线上，防 止丈 量数 据的累 计误 差。5.6.6 处理事 故后 应校 正孔 深。5.7 原始记 录要 求 5.7.1 记录员 应在 现场 及时 填写 各项数 据，不应 追记、补 记。5.7.2 班长、机长（或 综合 记录 员）应 及时 校对 原始 记录，发现 错误 立即 修正。5.7.3 对于钻 探施 工中 出现 的地 层异常、施 工异 常，应准 确、详 细地 记录 其孔 深、段长等。5.8 封孔要 求 5.8.1 需要分 段封 孔时，应 选择 合适的 架桥 材料 做隔 离塞，并将 其牢 靠地 固定 在预 定位置。注 浆钻 具下端水 泥浆 出口 处与 隔离 塞上端 面的 距离 应控 制 在 0.5 m 以内。5.8.2 应严格 按照 封孔 设计 进行 封孔。水泥 封孔 时，水泥 标号应 大 于 P32.5。5.8.3 用水泥 浆进 行封 孔时，水 泥应用 清水 搅拌 均匀，应 严格按 照配 比配 制封 孔水 泥浆，水灰 比一 般应小 于 0.5。其 所需 水泥 量 和水量 可按 公式（1）和公式（2）计算：V=+KQcwcwc（1）式中：水 泥的 质量，单 位为 千克（kg）；需要配 制水 泥浆 体积，单位 为立 方米（m3）；水的密 度，单位 为千 克每立 方米（kg/m3）；水 泥的 密度，单 位为 千克每 立方 米（kg/m3）；水灰比。=Q KQwc（2）式中：水的质 量，单位 为千 克（kg）；水 泥的 质量，单 位为 千克（kg）；水灰比。5.8.4 应根据 所封 钻孔 实际 情况 确定封 闭方 法，宜采 用泵 送、导 管和 注送 器注 入水 泥浆，应准 确计 算所需封 孔材 料的 数量，备 足材料。5.8.5 注浆过 程应 连续 完成，封 闭长 度 5 m 以内 不应提动钻具；长孔 段、大剂 量灌 注水泥 浆时，可 采用边灌 注边 提升 钻具 的方 法，并 控制 钻具 下端 不提 出水泥 浆液 面。5.8.6 应根据 孔内 水位 的高 低，准确计 算替 浆的 清水 用量。不应 以水 泵排 量和 泵送 时间估 算替 浆水 量。5.8.7 一般常 规钻 进地 面管 路容 积为 40 L 60 L，如采用 漏斗灌 注法 可不 加地 面管 路的容 积。5.8.8 替浆完 成后，应 将钻 具提 出水泥 浆面 10 m 15 m，再用清 水清 洗钻 具、水泵 等。5.8.9 在灌注 水泥 浆时，应 观察 孔口返 水情 况，防止 封住 钻具。在封 闭层 段内，若 遇有漏 水、涌水、裂隙发 育或 溶洞 时，应先 隔离或 止水 后再 进行 封闭，并适 当加 大配 比材 料系 数。5.8.10 用套管 护壁 的钻 孔，应先 封好套 管下 部各 封闭 段再 起拔套 管。QcVwcKQwQcKDB41/T 8702013 6 5.8.11 每一封 闭层 段应 在设 计封 孔层段 顶部 采取 水泥 浆样，并装 入水 泥浆 样盒 保存 备查。封孔 作业 未达到设 计要 求时，均 应补 封。5.9 钻孔启 封检 查及 要求 5.9.1 对详查 及以 上矿 区，应随机抽取 不少 于 地质设 计或 合同约 定 的 钻孔 进行 启封 检查。5.9.2 为检查 钻孔 封闭 质量，应 按地质 设计 要求 对已 封闭 钻孔进 行启 封，抽样 检查。钻孔 启封，应 在钻孔封 闭 30 d 后进行。5.9.3 启封钻 孔前 应制 订详 细的 技术措 施，精心 操作，防 止偏斜；应 按设 计要 求取 样，取 出的 水泥 样应妥善 保管，并 认真 填写 原始记 录。5.9.4 钻孔启 封完 毕，应重 新封 孔并提 交钻 孔启 封报 告书。6 钻探工 程质 量管 理要 求 6.1 钻探工 程质 量管 理主 要内 容 钻探工 程质 量管 理的 主要 内容包 括：钻探工 程设 计；钻前准 备（钻孔 位置 的确 定、场 地平 整、设备 安装 调试等）；钻探阶 段（钻进、取 心、定向及 造斜、孔 内各 类事 故预防 与处 理、冲洗 介质 的制备 与维 护、中途孔内 测试）；封孔及 验收（封 孔质 量、岩心采 取率、简易水 文观 测、钻孔质 量、原始 记录、钻探 工程 报告、钻孔资 料归 档、专项 和整 体工程 评价 分级）。6.2 钻探工 程质 量控 制内 容 6.2.1 事前控 制 单个钻 孔开 钻前，施工 单位 应确定项 目质 量标 准，明确项 目质 量要 求，建立本项目 钻探 工程 的各 项质量监 督控 制体 系，并保 证设备 仪表、钻 具、材料 等专项 验收 合格。6.2.2 事中控 制 应对钻 孔结 构、钻具 组合、钻头 类型、钻 具磨 损情 况、钻 进参 数、冲洗 介质 性能指 标进 行监 督和 检查，发 现与 设计 不符 时，应立即 采取 措施 纠正；班 报表填 写真 实、详细，并 认真执 行交 接班 制度；对 于孔深大 于1000 m 钻孔或 其 它特殊 钻孔，施 工单 位需 要及时 向地 质和 钻探 主管 部门报 告钻 探施 工进 度、钻孔质量、取 心等 情况。6.2.3 事后控 制 组织单 项工 程质 量验 收，组织对 本项 目钻 探工 程竣 工质量 验收；审 核竣 工的 测井、中途 测试、岩 心等所有 的地 质技 术文 件资 料，对封孔 及弃 孔作 业和 环保进 行全 面检 查和 监督，并根 据投 资人 要求 及时整理、汇 总上 报钻 探工 程施 工过程 中的 全部 技术 资料 及资料 的缩 目建 档等 工作。表1 钻探工 程施 工阶 段质 量控 制 事前控制 施工准备质量控制 质量控制系统组织、质量保证体系、项目人员、施工材料、施工方案方法、作业环境、施工机械设备 DB41/T 8702013 7 表1 钻探 工程 施工 阶段 质量控 制（续）事前控制 设计文件会审，设计技术、安全交底 审查开工通知书、严把开工关 事中控制 施工过程质量控制 工序控制，工序之间交接检查，工程质量控制 分部、分项工程质量评定 设计变更与设计修改的审查 事后控制 竣工质量检查验收 工程质量评定 工程质量文件审核和建档 6.3 技术交 底 6.3.1 开孔前，地 质及 钻探 技术 人员应 向钻 探施 工人 员进 行技术 交底，交底内 容 与 钻探工 程设 计书 或钻孔单 孔设 计书 相同，技 术交底 之后 签字 认可。6.3.2 采用新 技术、新 工艺 施工，钻探 技术 人员 应向 施工 人员说 明相 关操 作规 程和 要求，使钻 探施 工人员掌 握其 中的 要领。6.4 现场监 控 6.4.1 监督控 制 在施工 过程 中，应现 场观 察监督 与检查其 施工 过程，注意 并及 时发 现质 量事 故的苗 头和 影响 质量 因素的发 展变 化，潜在 的质 量隐患 以及 其它 的质 量问 题等，以便 及时 进行 控制。6.4.2 冲洗液 试验 控制 钻探过 程中 应随 时检 查钻 孔冲洗 液的 配方、性 能参 数和使 用管 理情 况，宜通过日常 的测 试手 段进 行必要的 监控。发 现与 设计 不符时，应 立即 督促 施工 单位进 行调 整。6.4.3 指令文 件控 制 对施工 单位 提示 和要 求的 书面文 件材 料，用以 向施 工单位 指出 施工 中存 在的 问题，提请 施工 单位 注意，以 及向 施工 单位 提出 要求或 指示 其施 工的 科学 依据。6.4.4 规定质 量监 控工 作程 序 规定必 须遵 守的 质量 监控 工作程 序，并 按规 定的 程 序进行 施工，其具 体 做法是：施工 单位 对项 目各分项工 程应 按工 程项 目设 计标准 和技 术合 同进 行施 工质量 的检 验，并填 写好 所有工 程技 术资 料，随 时 接受勘查 单位 对施 工单 位和 工程协 作单 位的 联合 检查 和验收。对存 在工 程质 量 问题，需 要找 出差 距，提 出补救措 施。6.5 钻探工 程档 案 6.5.1 一般规 定 钻探工 程档 案一 般规 定包 括：钻孔终 孔验 收后，应及 时对施工 过程 中所 形成 的、具有保 存价 值的 文字、图、表等技 术资 料进行整理、归 纳、总结，建 立钻探 工程 技术 档案，并 按规定 予以 妥善 保管；每个钻 孔的 所有 资料 均应 整理汇 总，按照 归档 规定 建立钻 孔资 料档 案，并责 成项目 组设 专人 管DB41/T 8702013 8 理，项 目结 束后 随项 目原 始资料 按规 定统 一汇 交；钻探工程技 术档案 应以工作 地区或工 作项目 为单位立 档，非连 续工作 的地区应 按工作阶 段立档；钻探工 程技 术档 案应 保持 完整、准确、系 统、真实，并按 相关 规定 形成 电子 文档；平时应 注意 原始 资料 和素 材的积 累和 保存；纸介质 的技 术文 件材 料应 装订成 册，封面应 标识 档案编号、钻孔 编号、施工 起止日 期、立卷人和审查 人姓 名以 及归 档日 期；存档单 位应 对档 案予 以登 记管理，建 立总 账和 明细 表；严禁涂 改和 伪造 原始 记录。6.5.2 钻探工 程技 术档 案组 成 根据DZ/T 0227要求并 结合 钻探施 工实 际，钻探技 术档 案资 料 分工 作地 区技 术文 件和钻 孔技 术文 件、钻孔成 果资 料、钻孔 质量 检查资 料四 类：工作地 区技 术文 件具体编 写要求 参见 DZ/T 0227 等 有关文 件，主要 包括：地质设 计（勘查 单位 编制）；施工合 同书；勘查区 钻探 施工 技术 设计 及补充 设计；施工作 业计 划；钻探工 程施 工技 术报 告（总结）；专题研 究成 果。钻孔技 术文 件样式见 附录 A，主要 包括：钻孔地 质技 术设 计书；钻孔单 孔施 工设 计书；钻孔定 位和 机械 安装 通知 书；钻孔开 孔检 查验 收单；钻孔施 工通 知书；钻孔见 矿预 告通 知书；钻孔地 质技 术设 计变 更通 知书；补采岩 矿心 通知 书；钻孔弯 曲度 测量 结果 登记 表；钻孔孔 深校 正登 记表；钻孔简 易水 文观 测记 录表；钻孔终 孔稳 定水 位测 量记 录表；孔内事 故登 记表；重大钻 探事 故报 告表；钻孔终 孔通 知书；钻孔封 孔设 计及 钻孔 封孔 登记表；最终孔 内遗 留物 登记 表；钻孔原 始班 报表；岩矿心 验收 单；原始记 录表 移交 清单；钻孔技 术经 济指 标综 合表 等有关 文件。钻孔成 果资 料主要包 括：DB41/T 8702013 9 钻孔地 质记 录表（原 始编 录）及 岩矿 心采 样记 录表；岩矿鉴 定及 样品 测试 分析 送样单（委 托书）；岩矿鉴 定及 样品 测试 分析 成果；年、月 生产 统计 报表（工 作量、台月 数、台月 效率、钻月 数、钻月 效率、平 均小时 效率、完工钻 孔数、验 收钻 孔数、报废 钻孔 数、单位 成本）；金刚石 钻头、扩 孔器 使用 情况统 计表；要材料 消耗 统计 表；终孔钻孔柱 状图 等有 关资 料。钻孔质 量检 查资 料主要包 括：岩矿心 采样 质量 检查 记录 表；钻孔质 量考 评表；钻孔质 量验 收报 告；钻孔柱 状图 质量 检查 记录 表等有 关资 料。7 钻探工 程检 查与 验收 7.1 钻前检 查 7.1.1 钻孔孔 位、方位 角、开孔 倾角是 否符 合要 求，安装 好的孔 位与 设计 孔位 是否 有偏差。7.1.2 钻孔弯 曲测 量及 简易 水文 观测的 设备 仪器 是否 齐全。7.1.3 施工设 备性 能参 数、型号、完好 程度，是 否符 合施 工设计 的要 求，机台 各种 材料、工具 是否 齐备。7.1.4 岩心箱 是否 齐备 并符 合要 求，与 之相 关的 岩心 隔板、采样 隔板、油 漆等 是否 齐备。7.1.5 钻探安 全、环境 施工 条件 是否符 合要 求。7.1.6 如需地 球物 理测 井，应提 前落实 测井 单位 及相 应设 备。7.2 钻前工 程验 收 7.2.1 施工单 位组 织地 质、钻探、安监 等人 员进 行钻 探设 备安装 验收 工作，应 做到 谁负责、谁 验收、谁签字。7.2.2 开工前 应由 地质 人员 介绍 地质预 想柱 状、设计 目的、岩矿 层情 况、涌漏 水情 况、质 量要 求、设计孔深 及终 孔层 位等；钻探人员 针对 地质 设计 要求，提出施 工技 术设 计和 措施；安监 人员 提出 安全 要求及注意 事项。7.2.3 应对钻 塔、所有 机械 设备、安全 设施、冲 洗液 循环 系统等 的安 装质 量进 行全 面检查 验收，并 进行试车 运转，发 现问 题后，应及 时整 修和 处理。7.2.4 经检查 验收 合格 后，验收 组需要 填写“钻 前工 程验 收书”。施 工单 位收 到“钻孔开 工通 知书”后方可 开钻。7.3 终孔验 收 7.3.1 验收内 容 终孔验 收的 主要 内容 包括：岩（矿）心采 取 率 与整 理、钻孔 弯曲度 与 空间位 置测量、孔深误 差测 量与校正、简 易水 文地 质观 测、原 始报 表、钻孔 封闭、原始 资料 归档 等。7.3.2 终孔验 收程 序及 规定 DB41/T 8702013 10 7.3.2.1 终孔验 收主 要内容 终孔验 收主 要内 容包 括：设计的 地质 目的 是否 达到；钻探工 程六 项质 量指 标是 否达到 设计 和规 范、规程 要求；钻探施 工资 料和 钻孔 技术 档案是 否齐 全；是否符 合地质设 计或 合同 要求。7.3.2.2 验收程 序及 规定 7.3.2.2.1 钻孔终 孔（或测 井）后，施工单 位应 要求 项目 负责 人（或 指定 专人）组织 地 质、水 文地 质、钻探、测井 等有 关专 业人 员组成 质量 验收 小组，在 现场进 行初 步验 收。7.3.2.2.2 初步验 收的 主要 任务 是对 钻探成 果进 行综 合检 查：钻孔设 计规 定的 地质 任务 的完成 情况，是否有 遗留 问题，填 写验 收报告 书，并进 行初 步评 级。若 发现 问题，应 立即 查明原 因，由项 目负 责 人 决定是否 进行 验证 或采 取补 救措施。各 有关 专业 人员 对于验 收报 告书 中的 资料 数据均 应认 真核 对，并 分 别签字负 责。满足 钻孔 设计 的各项 要求 并报 请主 管部 门批准 后，方可 进行 封孔。7.3.2.2.3 钻孔竣 工后，施 工钻 机应 在三个 工作 日内 将各 项原 始记录 整理 完毕。7.3.2.2.4 负责编 录的 地质 人员 应在 五个工 作日 内将 岩心 分层 鉴定表、验收报 告书 及其 它原始 资料 整理完毕。7.3.2.2.5 项目负 责人 应指 定专 人在 上述资 料收 齐后 的三 个工 作日内，逐 项检 查核 对所 有 的资料 数据。由项目 负责 人根 据钻 孔质 量标准 和钻 孔设 计要 求，对钻探 工程 质量 逐项 验收 评级。7.3.2.2.6 钻孔抽 水试 验的 验收 评级，由施 工单 位水 文地 质技 术负责 人负 责，单独 进行。验收 结果 经项目负 责人 签署 意见 后，报施工 单位 总工 程师 审查。7.3.2.2.7 钻孔各 项指 标经 检查 达到 相应级 别要 求并 评定 钻孔 综合质 量级 别后，参 加验 收人员 应在 钻孔质量 验收 报告 中签 字。每个钻 孔均 应填 写钻 孔质 量验收 报告，钻 孔质 量及 等级评 定按 照附 录 B“非煤固体矿 产钻 孔质 量验 收标 准”的 要求 进行，并 将评 定结果 填入 钻孔 质量 验收 报告中。7.3.2.2.8 钻孔终 孔验 收一 般由 项目（勘查 区）进行 验收，由 勘查单 位负 责对 验收 情况 进行审 查。有特殊要 求或 深度 较大 的钻 孔由勘 查单 位组 织验 收，并由上 级主 管部 门审 定。7.3.2.2.9 验收工 作结 束，验收 小组 成员应 分别 在“钻孔 质量 验收报 告书”上 签署 评定 意见；钻孔 质量等级 的确 定，由勘 查单 位 审定后 生效；未 经勘 查单 位 签字同 意的 验收 结果，不 能 作为报 告编 制的 依据。8 地质岩 心钻 探质 量 要求 8.1 岩（矿）心 采取 率与 整理 8.1.1 取心孔 段的 岩（矿）心采 取率计 算按公式（3）计 算：()100%cdCRP L L=（3）式中：岩（矿）心 采取 率；岩（矿）心 长度，单 位为米（m）；取 岩（矿）心进 尺长 度，单 位为 米（m）。8.1.2 矿心长 度采 取率 的计 算，应把单 层厚 度不 大于 夹石 剔除厚 度的 夹石 包括 在内。8.1.3 特厚矿 层（一般 指真 厚 8 m 以上）的 矿心 采取，除 全层采 取率 应符 合规 定外，其中 进尺 等于 或大于 0.5 m 的回次，其 矿 心采取 率均不得 为零。CRPcLdLDB41/T 8702013 11 8.1.4 当岩矿 心采 取率 达不 到设 计规定 的标 准时，一 般应 采取验 证或 补救 措施。进 行补救 的决 定，应由勘查 单位 在现 场初 步验 收时做出，由机 长组 织实 施。补 救之 后可 按实 际达 到的质 量状 况进 行评 级。8.1.5 岩矿心 的现 场管 理和 保管 工作应 遵 循 DZ/T 0032 和 DZ/T 0078 的规定。取 出的岩矿 心由 机台 负责清洗 干净，自 上而 下按 次序装 箱，不得 颠倒 或故 意拉长，岩 心应 按规 定编 号，并 写明 回次 数、总 块 数和块号；用 铅笔 填写 岩心 牌，放 好岩 心隔 板；用油 漆或浸色笔 在岩 心箱 同一 顺序侧 标明 孔号、箱号、进尺米段，并 妥善 保管 岩心；岩心 箱的 规格 要符 合要 求且结 实。8.2 钻孔弯 曲度 与空 间位 置测 量 8.2.1 设计钻 孔轴 线的 形态 及空 间位置 的三 维坐 标由 地质 设计提 出，同时 应给 出实 际轴线 与设 计轴 线偏离的 最大 允许 值。8.2.2 机台应 及时、定 点测 量钻 孔顶角 及方 位角，将 测量 结果填 入“钻孔 弯曲 度测 量记录 表”。通 常情况下，在直 孔施 工中 每 100 m 顶角偏 斜不 应超 过 2，在斜 孔施 工中 每 100 m 顶角偏斜 不应 超过 3，按孔深 累计 计算。有 特殊 需要时，按 设计 书或 合同 的要求 执行。8.2.3 方位角 偏差，在 设计 时与 地质商 定，一般 不超 过勘 探线间 距 的 1/3 1/4。8.2.4 测量间 距，设计 或实 测钻 孔 顶角小 于或 等 于 3时，每钻进 100 m 测一 次顶角；顶角大 于 3 时，每钻 进 50 m 测一 次顶 角和 方位角。定 向和 易斜 钻孔，应适 当缩 短测 量间 距。8.2.5 磁性勘 查区 应用 防磁 测斜 方法。8.2.6 终孔测 斜时，地 质编 录员 应在现 场进 行监督。8.2.7 孔斜及 其它 质量 问题，不 允许在 钻孔 终孔 后补 救。8.3 简易水 文地质 观测 8.3.1 在以清 水或 无固 相冲 洗液 的钻孔 中，每班至 少观 测水位 一至两 个 回次。每观测回次 中，提钻后、下钻前 各测 量一 次水 位，间隔时 间应 大于 5 min；未 下好井 口管 的孔 段和 以泥 浆为冲 洗液 的钻 孔一 般可不进行 水位 测量。8.3.2 每个钻 进回 次应 根据 水源 箱水位、泥 浆池 液位 变化 补充冲 洗液 量，并 计算冲 洗液消 耗量。8.3.3 钻进中 遇到 涌水、漏 水、涌砂、掉块、坍 塌、缩径、逸气、裂 隙、溶洞 及钻 柱坠落 等异 常现 象时，应 及时 记录 其深 度。8.3.4 终孔测 定水 位，稳定 时间 要在 24 h 以上。在地 下水 自流钻 孔中，根 据水 文地 质要求 接高 孔口 管或安装 测试 装置 测量 水头 高度和 涌水 量。8.3.5 孔内发 现热 水时，应 测量 孔口和 孔底 温度。8.4 孔深误 差的 测量 与校 正 8.4.1 直孔每 钻进 100 m、斜 孔每钻 进 50 m、重 要标 志层、进出 含矿 层（矿层 小于 5 m 只测一次）、换口径、处 理重 大孔 内事 故、终 孔后 均要 进行 一次 孔深测 量，误差 小
