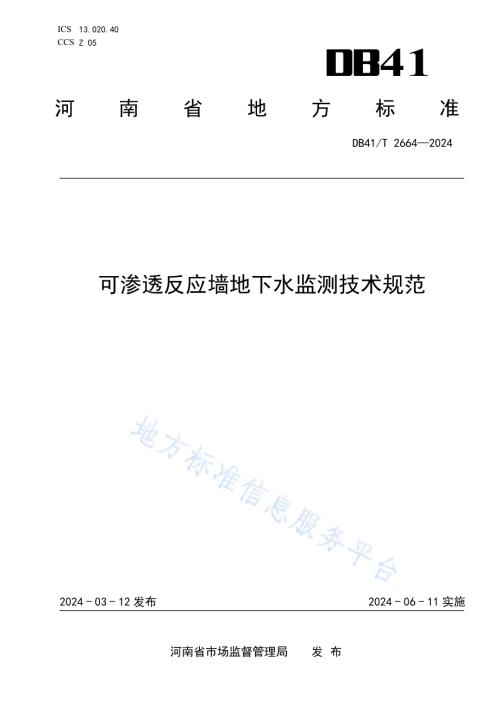

ICS 13.020.40 CCS Z 05 41 河南省地方标准 DB41/T 2664 2024 可渗透反 应墙地下 水监测技 术规范 2024-03-12 发布 2024-06-11 实施 河南省市 场 监督 管 理局 发 布 DB41/T 2664 2024 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本原 则.2 5 资 料收 集与 现场 踏勘.2 6 监 测方 案制 定.3 7 监 测井 建设.5 8 样 品的 采集 与分 析.5 9 监 测结 果分 析.5 10 质 量保 证与 质量 控制.6 附录A（资 料性）可渗 透反应 墙地 下水 监测 方案 编写大 纲.7 DB41/T 2664 2024 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由河 南省 自然 资源 标准化 技术 委员 会提 出并 归口。本文件 起草 单位：河南 省 地质研究 院、河南 省地 质 科学研 究所、河南 省地 下 水污染 防治 与修 复重 点实验室、中 南大 学、郑州 大学综 合设 计研 究院 有限 公司。本文件 主要 起草 人：张古 彬、冯 翔、郭林、刘 沙沙、郭晓 静、王小 娟、唐辉、何凯、吴 冰华、王 唯锦、赵 河、翟文 芳、薛生 国、江 钧、于福 荣、卢小 慧、苏 建仓、李 培良。DB41/T 2664 2024 1 可渗透 反 应墙 地 下水 监测 技术规 范 1 范围 本文件 规定 了可 渗透 反应 墙 地下 水 监 测的 基本 原则 和 工作 内容，明 确了 资料 收集与 现场 踏勘、监测方案制 定、监测 井建 设、样品采 集 与 分析、监 测结 果分析、质 量保 证 与 质量 控制等 环节 的 技 术要 求。本文件 适用 于 连 续式 和漏 斗 门式 可 渗透 反应 墙 运 行期间 地下 水监测 工作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 14848 地 下水 质量 标准 HJ 25.2 建设 用地 土壤 污染 风险 管控 和修 复监 测技 术导则 HJ 25.6 污染 地块 地下 水 修复和 风险 管控 技术 导则 HJ 164 地 下水 环境 监测 技术规 范 HJ 493 水 质 样品 的保 存 和管理 技术 规定 HJ 494 水质 采样 技术 指 导 HJ 630 环 境监 测质 量管 理技术 导则 HJ 1019 地块 土壤 和地 下 水中挥 发性 有机 物采 样技 术导则 RB/T 214 检验 检测 机构 资质认 定能 力评 价 检验 检 测机构 通用 要求 3 术语和 定义 下列术 语和 定义 适用 于本 文件。地下水 污染 由于人 为原 因造 成地 下水 中有害 物质 积累、水 质恶 化的现 象。来源：GB/T 14157 1993，9.2.1 可 渗透 反应 墙 通过在 受污 染地 下水 流经 的方向 建造 由反 应介 质组 成的反 应墙，通过 反应 介 质的吸 附、沉 淀、化 学降解或 生物降 解等 作用去 除地下 水中的 污染 物，主 要分为 连续式 可渗 透反应 墙 和漏 斗-门式 可渗 透反 应墙。来源：HJ 682 2019，2.5.3 地下水 污染 羽 污染物 随地 下水 移动 从污 染源向 周边 移动 和扩 散时 所形成 的污 染区 域。来源：HJ 682 2019，2.2.22 DB41/T 2664 2024 2 受体 一般指 地块 及 其周 边 环境中 可 能 受到 污 染物 影 响的人 群 或 生物 类 群，也 可泛指 地 块 周边 受 影响 的功能 水 体（如 地表 水、地 下水等）和自 然及 人文 景 观（区域）等（如 居民 区、商 业区、学校、饮用 水 源保护区 等公共 场 所）。来源：HJ 682 2019，2.4.7 反应介 质 指填充 在 可 渗透 反应 墙 中 可通过 吸附、沉 淀、氧化 还 原或生 物降 解等 作用 去除 地下水 中污 染物 的 反应材料。目标 污 染物 在 地 块 环境 中 其数 量 或浓度 已 达 到对 人 体健 康 和生态 受 体 具有 实 际或 潜 在不利 影 响 的，需 要进 行修复和 风险 管控 的关 注污 染物。来源：HJ 25.6 2019，3.5 4 基本原 则 安全性 原则 监测工作 确保 过程 安 全，防止对 工作 人员、周 边人 群健康 及生 态环 境产 生危 害和二 次污 染。针对性 原则 针对 地 下水 污染 管控 目的 和要求，开展 监 测工 作，确保结 果的 完整 性、代表 性和有效 性。可行性 原则 在满足 监测 要求 的条 件下，综合 考虑 监测 成本、技 术应用 水平 等 因 素，保证 监测工作 切 实可 行。5 资料 收 集与 现场 踏勘 资料收 集与 分析 根 据 前 期完 成 的 地块环境调 查 和 环境 风 险评 估 等资料，同 时考 虑 可渗 透 反应墙 地下水 监 测 目的 和要求，确定 监测 工作 应收 集 的资料，重 点核 实 污 染源 基 本信息、地 质与 水文 地质 条 件、地 下水 污染 特征、受体与 周边 环境 情况 等，应包括 以下 内容：a)污染源 基本 信息：污染 源 名称、规模、地 理位 置、占地面 积、地 块使 用权、土地利 用规 划、主要生产 工艺、产排 污 历史、目标 污染 物 产 生及 迁移 转化途 径等；b)地质与 水文 地质 条件：地 形地貌、地层 岩性、地质 构造、含 水层 结构、地下 水补径排 条 件、泉和水井 的分 布、地 下水 水 位 和水 质动 态、流 场及 其 演变、主 要的 水文 地质 参 数、土壤 物理 化学参数及 其空 间变 化等；c)地下水 污染 特征：地 下水 污染时 空分 布特 征、污染 物在地 下水 系统 中的 赋存 形式、地下 水污 染组分物 理化 学性 质、目标 污染物 监测 信息、污 染物 移动速 率、弥散 度等 资料；d)受体与 周边 环境 情况：地 下水使 用功 能、受体 类型、位置、规 模和 关键 暴露 途径等。DB41/T 2664 2024 3 现场踏 勘 考察地 块现 状，关注 前期 地块环 境调 查和 风险 评估 后发生 的重 大变 化，以及 周边地 下水 型饮 用水 源等敏感 受体的 变化 情况。考察地 块 监测 井 施 工条件，包括 地块用 电、用水、交通、已有 监 测井 等情况，为监测 点（井）布设 提供 基础信 息。6 监测方案 制定 监测 点（井）布设 6.1.1 基本要求 可渗透 反应 墙运 行期 间 地 下水 监 测点（井）应按 照HJ 25.2 和HJ 25.6 规 定布 设，充 分考 虑地下 水流向、污 染 羽 形状 及 墙 体特 征等，确定 监测 点（井）位置、数量 及滤 水管 的位置。地 下水 监测 点（井）布设还宜 考虑 以下 几方 面：a)在 垂 向上 依 据含 水层 的 结构 特 征设 置 监测 层位 和 井深。若污 染 物在 含水 层 垂向 上 分布 不 均 匀或含水 层厚 度大 于 6 m，宜分层 设置 监测 井，形成 垂向分 布的 监测 剖面；b)若存在 低密 度非 水相 液体，重点 监 测层 位宜 设置 在 地下水 变动 带；若 存在 高 密度非 水相 液体，重点监 测层 位宜 设置 在含 水层底 部；c)监测点（井）布 设 应 充分 利用已 有监 测井。6.1.2 监测点（井）布设 在参考 地下 水流 动模 拟结 果基础 上，布设 可渗 透反 应墙 墙 体及 周边 地下 水 监 测点（井）。连 续式 可渗透反 应墙监 测点（井）位布设 示意图 见图1，漏 斗 门式 可渗透 反应 墙 监 测 点（井）位示 意图 见图2。各类型 监测 点（井）布设 方法如 下：a)对照监 测点（a）：污 染羽 的上游 应布 设至 少 1 个对 照监测 点，监 测 可 渗透 反 应墙 运 行期 间 区域地下 水质 量的 动态 变化 特征；b)墙上游 监测 点（b）：墙体 的上游 应沿 墙体 方向 至少 布设 1 排监 测点，同排 监 测点的 间距 取 决于墙体 长度，一 般是 墙体 长度的 1/5 1/10 之 间，监测目 标污 染物 的进 水浓 度；c)墙内监 测点（c）：依据 可 渗透反 应墙 结构 特征 和反 应机理，至少 布设1 排 监 测点，同 排监 测点的间 距取 决于 墙体 长度，一般 是墙 体 长 度的 1/5 1/10 之间，主 要分 布在 墙体内 部上 游 位置，监 测墙 内 污 染物 浓度；d)墙下游 监测 点（d）：墙体 的下游 沿 墙 体方 向 至 少布 设 1 排 监测 点，同 排监 测 点的间 距取 决 于墙体长 度，一般 是墙 体 长 度的1/5 1/10 之间，监 测目标 污染 物的 去除 效果、二次 污染 物的 产生情况 以及 地球 化学 参数 的恢复 情况；e)墙两侧 监测 点（e）：墙 体 两侧各 布设 至少 1 个监 测 点，监 测 可 渗透 反应 墙 截 获污染 羽情 况；f)隔水墙 下游 监测 点（f）：漏斗 门式 可渗 透反 应墙 隔水墙 的下 游应 布设 监测 点，监测 地下 水穿透情 况；g)预警监 测点（g）：当周 边 存在受 体时，应 在 可 渗透 反应墙 墙体 和受 体之 间布 设监测 点。DB41/T 2664 2024 4 图1 连续式 可渗 透反 应墙 地下 水 监测 点（井）位布 设示 意图 图2 漏斗 门式 可渗 透反 应墙 地下水 监测 点（井）位布 设示意 图 监测指 标 可渗透 反应 墙工程 运 行期 间，需对 地下 水 污 染物 参数、基本测 试参 数、水 力传 导 性能参 数进行 监测，监测指 标见 表1。表1 监测指 标 参数 分类 相关参数 备注 污染物参数 目标污染物、降解中间产物及其副产物等 实验室测试指标 基本测试参数 GB/T 14848 常规指标 根据标准要求测试 水力传导性能参数 水位 现场测量指标 监测频率 DB41/T 2664 2024 5 6.3.1 地下水 污染物 参 数 与水力 传导性 能参数 监测 在 可渗 透反应 墙 工程 运行 初期，宜采用 较高的 监 测频率，运行 稳定 期及 运行 后期可 适当 降低 监测 频率。原则 上，工程 运行 初期 监测频率 为 每半 个 月 1 次；运行稳 定期 监测 频次 为每 月 1 次；运行 后期 监测 频 次为每 季 度 1 次，两个 批 次之间 间隔 不得 少 于 1 个月。运 行期 间应 至少 采 集8 个批 次的 样品。6.3.2 基本测 试参数 包括 现场测 试指标 和室内 分析 指标，现场测 试 指标 监测 频率同 污染物 监测频 率 一致，室 内分 析指 标 监 测频 率为每 年 1 次或 每半 年1 次。6.3.3 监测频 率可根 据地 质与水 文地质 条件、可渗 透反应 墙 反应 介质类 型和 运行情 况调整。当出 现 风险管控 效果 低于 预期、局 部区域 风险 管控 失效、污 染扩散 等不 利情 况时，应 适当提 高监 测频率。监测方 案编制 通过资 料收 集、现场 踏勘 及人员 访谈 等工 作，确定 监测点（井）位、监 测指 标和监 测频 率，编制 监测方案，监 测方 案参考 大 纲见附 录A 所示。7 监测井 建设 新建墙外 监 测井 设计、施 工、成 井、抽水 试验、验 收和管 理等 内容 按照HJ 164 相关 要求 执行。墙体内部监 测井 与 可 渗透 反应 墙协同 安装，在 满足 取样 的前提 下，应尽 量减 少口 径，缩 短过 滤管 长度。8 样品 的 采集 与分析 样品采集 墙外监 测井 地下 水采 样前 应进行 洗井，洗井 方法 按 照HJ 164 的 要求 进行。地 下水样 品采 集方 法按 照HJ 164、HJ 494、HJ 1019 的要求 进行。墙内监 测井 地下 水样 品采 集工 作 应按 照如 下要 求进 行：a)宜采用 低流 速取 样器 取样，当 pH、氧化 还原 电位、电导率 达到 稳定 时方 可取 样；b)采用定 深取 样器 取样 时，下放及 上提 取样 器要 轻缓，以减 少对 水化 学环 境的 扰动，并将 取样 器放在滤 水管 中间 位置。样品 保 存、流转 和制 备 地下水 样品 的保 存、流转 以及制备 按照HJ 25.2、HJ 164、HJ 493 和HJ 1019 中相 关要 求进 行。样品分 析 样品分 析方 法的 选用 应充 分考虑 污染 物性 质及 所采 用分析 方法 的检 出限 和干 扰等因 素。监测分 析方 法应 优先 选 用GB/T 14848 等执 行的 标准 中 规定的 方法,选 用其 他国 家、行 业标 准方 法的，方法的 主要 特性 参数(包 括 测定下 限、精密 度、准确 度、干 扰消 除等)需 符合 相 关标准 要求。尚 无国 家和行业标 准分 析方 法的，可 选用其 他方 法，但 必须 做 方法验 证和 对比 实验，证 明该方 法主 要特 性参 数的 可靠性。数据处理 监测数 据的 处理 应按 照HJ 164 的 相关 要求 进行。9 监测结 果分 析 DB41/T 2664 2024 6 监测结 果可 按照 可渗 透反 应墙运 行期 间的 监测 目的、要求 与相 关标 准的 技术 要求，进行 监测 数据 的汇总分 析。10 质量保证 与 质量 控制 质量保证 从事调 查的 组织 机构、采 集人员、现场 测试 仪器、实验室 分析 仪器 与设 备等 按照HJ 630、RB/T 214及补充 说明 有关 内容 执行。样品 采集 前期 准备、采 样过程、现 场测 试、采 样 记录、样品 保存 与运 输、交接与贮 存、测试 项目、分 析方法、数 据处 理等 应按照HJ 25.2、HJ 25.6、HJ 164、HJ 493、HJ 494 和HJ 1019 中 相关 内容 进行。需 新建采 样井 将按 照HJ 164 中的建 设要 求、验 收和 资 料归档 要求、编录 要求、维护和管 理要 求等 进行 建设。质量控制 项目实 施过 程中 的采 样质 量控制、实 验室 分析 质量 控制、实验 室间 质量 控制 应按照HJ 164 进 行。DB41/T 2664 2024 7 A A 附录A（资料 性）可渗透 反应 墙 地 下水 监测 方案编 写大 纲 A.1 前言 A.1.1 项目概 况 A.1.2 目的任 务 A.1.3 工作依据 A.1.4 工作内容 A.2 调查区 概况 A.2.1 自然地 理概 况 A.2.2 区域地 质背 景 A.2.3 区域水 文地 质条 件 A.2.4 土地利 用现 状及 历史 A.3 监测对 象概 况 A.3.1 污染源 情况 A.3.2 地质与 水文 地质 条件 A.3.3 地下水 污染 特征 A.3.4 受体与 周边 环境 情况 A.3.5 可渗透 反应 墙 工 程概 况 A.4 监测范围 与 指标 A.4.1 监测范 围 A.4.2 监测指 标 A.5 监测 点 布设 A.5.1 布设依据 A.5.2 监测点（井）布设 A.5.3 监测井 建设 A.6 样品采 集与 分析 A.6.1 采样方 法 和 程序 DB41/T 2664 2024 8 A.6.2 实验室 分析 A.7 质量保 证与 质量 控制 A.7.1 质量保 证 A.7.2 采样质 量控 制 A.7.3 实验室 分析 质量 控制 A.7.4 实 验室 间质 量控 制 A.8 结论与 建议 A.8.1 结论 A.8.2 对策与 建议
