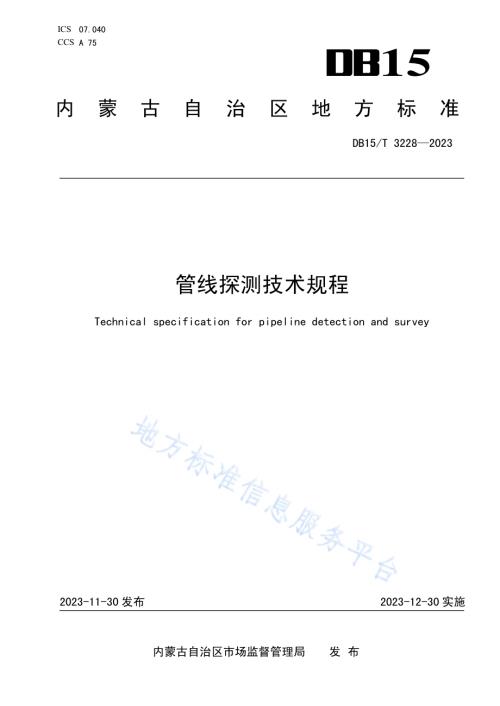

ICS 07.040 CCS A 75 15 内蒙古自治区地方标准 DB15/T 3228 2023 管线探测 技术规程 Technical specification for pipeline detection and survey 2023-11-30 发布 2023-12-30 实施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 3228 2023 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。本文件 由内 蒙古 自治 区测 绘地理 信息 标准 化技 术委 员会（SAM/TC 27）归口。本文件 起草 单位：内蒙 古 自治区 测绘 地理 信息 中心、内 蒙古 自治 区测 绘学 会、呼和浩 特市 国土 空间规划院、内蒙 古正 宇测 绘有 限公司、赤峰 宏图 规划 设计 院有限 公司、兴安 盟自 然资 源调查 规划 研究 中心、赤峰市 自然 资源 储备 整理 中心、通辽 市城 投城 乡规 划测绘 有限 责任 公司。本文件 起草 人：张瑞 新、张贵俊、于 欣、李海 瑞、卢中秋、秦 青山、温 超、常志骐、田 炯、贾 贵 举 于治源、张继 成、范 云瑞、米 丽、冯 雪力、刘 杰、张玉 强、任常 峰、李 绍森、常 文龙、石峰、陈 鹏、张耀君。DB15/T 3228 2023 1 管线探测 技术规 程 1 范围 本文件 规定 了管 线探 测的 术语和 定义、基 本规 定、管线修 测、竣工 测量。本文件 适用 于管 线探 查、测量、管线 数据 处理 和管 线数据 动态 更新 等。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 24356 测 绘成 果质 量检查 与验 收 GB 50168 电气 装置 安装 工程 电缆 线路 施工 及验 收 标准 GB 50838 城市 综合 管廊 工程技 术规 范 GB 55018 工程 测量 通用 规范 CJJ/T 7 城市 工程 地球 物 理探测 规范 CJJ/T 8 城市 测量 规范 CJJ 61 城 市地 下管 线探 测技术 规程 CH/T 1033 管 线测 量成 果 质量检 验技 术规 程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。管线探 测 pipeline detecing and surveying 采用合 理的 技术 方法，对 指定区 域内 的管 线进 行探 查和测 量，获取 准确 的管 线相关 数据 的过 程。管线修 测 pipeline revise surveying 在 已 普 查管 线 成果 的 基础上，为 保障 测 区管 线 成果的 现 势 性所 开 展的 已 有管线 核 查 及新 建 管线 探测的过 程。管线竣 工测 量 pipeline completion surveying 管线工 程竣 工后 实施 的管 线测量 工作，并 按照 有关 规定汇 交测 量成 果的 全过 程。DB15/T 3228 2023 2 出入点 exit and entry points 管线出 入地 表及 建(构)筑 物位置 设置 的管 线点。非开挖 管线 trenchless pipeline 采用水 平钻 进法、顶(拉)管法及 架空 等非 开挖 技术 敷设的 管线。综合管 廊 utility tunnel 用于容 纳多 种城 市工 程管 线的地 下构 筑物 及附 属设 施。4 基本规 定 工程类 型 4.1.1 城市市 政及 公用 管线 探测 或修测 城市市 政及 公用 管线 探测 或修测 包括 指定 的道 路、广场等 区域 管线 的探 测和 修测。4.1.2 厂区或 住宅 小区 管线 探测 厂区、住宅 小区 或其 他独 立封闭 区域 管线 的探 测。4.1.3 专业管 线探 测 专业管 线探 测包 括指 定区 域专业 管线 的探 测。4.1.4 施工场 地管 线探 测 施工场 地管 线探 测包 括指 定施工 区域 各类 管线 的探 测。4.1.5 管线详 查 管线详 查应 包括 指定 区域 工程设 计、施工 等需 要或 有重大 关联 管线 的详 查。4.1.6 管线竣 工测 量 管线竣 工测 量包 括工 程竣 工区域 新建、改 建或 扩建 管线的 测量。一般规 定 4.2.1 管线探 测应 查明 内容 管线探 测应 查明 管线 的平 面位置、埋 深（高程）、走向、性质、规 格、材 质、权属 单位 和管 线附 属设施与 建(构)筑 物等 基本 信息，绘 制综 合管 线图 和 专业管 线图，建立 三维 管 线数据 库，为 管线 信息 管 理系统提 供准 确信 息。结合委 托要 求，如 需查 明 地上线 缆类 管线 信息，除 查明基 本信 息外 还应 在相 邻两个 线杆 间距 75 m或经过 厂区 或住 宅小 区间 距50 m 时，中间 应增 设 管线点 并测 定线 缆最 低点 距地面 的垂 距；有 压管 线 相邻两个 特征 点间 距75 m 或经过 厂区、住 宅小 区间 距50 m 时，两 点间 增设 管线点。DB15/T 3228 2023 3 4.2.2 管线坐 标系 统与 图幅 分幅 4.2.2.1 平面坐 标系：基 于 2000 国 家大地 坐标 系建 立地 方 2000 坐 标系 的城 市采 用地 方 2000 坐标 系，未建立 地 方2000 坐 标系 的 城市采 用 2000 国家 大地 坐 标系。4.2.2.2 高程基 准：1985 国 家高 程 基准。4.2.2.3 管线图 的分幅 和比 例尺应 与国家 或地方 地形 图的分 幅和基 本比例 尺保 持一致；因工 程建设 需要可采 用任 意分 幅；分幅 的管线 图可 根据 实际 需要 制作结 合图 表。4.2.3 管线探 测对 象 4.2.3.1 管线点 分类 管线点 分为 明显 点和 隐蔽 点。4.2.3.2 城市市 政与 公用 管线 探测 取舍标 准 城市市 政与 公用 管线 探测 或修测 时的 取舍 标准 按照CJJ 61 执行。在探 测中 发现 属性不 明、走 向不 明的管线 需查 明，确实 无法 探查清 楚时，应 报委 托单 位确认。4.2.3.3 厂区或 住宅 小区 管线 探测 取舍标 准 测区范 围内 各类 管线 测至 建（构）筑 物边 线，穿越 建（构）筑 物的 主要 管线 应连续 探测。4.2.3.4 专业管 线探 测、施工 场地 管线探 测、管线 详查 和管 线竣工 测量 取舍 标准 测区范 围内 各类 管线 测至 建（构）筑物 边线，穿越 建（构）筑物 的主 要管 线 应连续 探测，四 至关 系表达清 晰并 保证 主要 管线 的连续 性。4.2.4 探测仪 器与 软件 探测仪 器与 软件 应符 合以 下规定：a)管线探 测所 使用 的仪 器设 备应性 能稳 定、状态 良好；b)物探仪 器应 按照 相关 规定 进行 校 验和 保养，按 照 CJJ/T 7 执行；c)测量仪 器应 在检 定有 效期 内，按 照说 明书 进行 操作 和保养，按 照 CJJ/T 8 执 行；d)处理软 件基 本功 能应 包括 数据输 入或 导入、数据 检 验查错 纠正、图形 编辑、属性编 辑、管 线图生成、查询 统计、成 果输 出等。4.2.5 探测仪 器的 检校 探测仪 器的 方法 试验 和一 致性校 验除 按照CJJ/T 7 和CJJ 61 执 行外，还 应进 行 以下试 验内 容并 编制报告：a)金属探 测仪 器收 发距、信 号施加 方式、工作 频率、定位定 深、复 杂管 线探 测、空 管探 查、PE 管示踪探 查试 验；b)非金属 管线 定位 定深 试验；c)设备的 一致 性验 证。4.2.6 管线探 测数 据入 库 管线探 测采 集的 数据 经审 核确认 并验 收合 格后 入库。4.2.7 综合管 廊 DB15/T 3228 2023 4 综合管 廊普 查、修测 和竣 工测量 按照GB 55018 和GB 50838 执行。4.2.8 管线探 测成 果资 料归 档 管线探 测成 果资 料按 照统 一的档 案载 体、装订 规格 和组卷 要求，对 文字、表、图、数据 分类 整理 归档；同 时应 建立 电子 档案。4.2.9 管线探 测成 果质 量检 查 管线探 测成 果生 产过 程中，应实 施二 级检 查、一 级验 收制度；检 查要 求按 照GB/T 24356 和CH/T 1033执行。5 管线修 测 管线修 测的 一般 规定 5.1.1 修测对 象是 修测 区域 内变 化的管 线和 新建 设管 线。5.1.2 针对已 有管线 进行 核实，包括管 线位置 及属 性信息。重点 核实无 压力 管线流 向及与 周边地 形 地貌有矛 盾的 管线 等。5.1.3 因市政 道路延 伸(新 建道 路)、扩建 改造 致使各 种新 敷 设管线 或已有 管线 更换的 区域和 路段应 修测。5.1.4 因市政 道路延 伸(新 建道 路)、扩建 改造 致使各 种已 有 管线可 视，应 核查 已有管 线的空 间位置、属性信 息及 排布 状况，满 足限差 要求 的不 予更 改，限差超 限的 应进 行改 正。5.1.5 道路施 工中 正在 敷设 的管 线，待 建设 完善 后应 予以 补测。5.1.6 应补测 穿越 厂区、住 宅小 区等不 连续 的主 要管 线。5.1.7 对修测 区域 内的 已有 管线 按 规定 比例、分 布及 特征 进行检 测。5.1.8 更新修 测区 域内 的已 有比 例尺地 形图。管线修 测探 查 5.2.1 将已有 管线图 与实 地位置 及属性 进行对 照，观察现 场有无 开挖的 痕迹，有无 上杆的 管线，有 无新增的 明显 管线 点，如窨 井、阀 门、消 防栓、分线 箱等，初步 判断 管线 的新 增情况；打 开新 增的 明显 管线井进 行管 类、走向 的判 断，量 取埋 深、管径，及 时做好 量测 记录。5.2.2 利用管 线探测 仪追 踪新增 管线，在实地 标定 出管线 变化特 征点的 位置，并实 地标记，绘制 管 线草图。5.2.3 电力与 通信等 线缆 类管线 壁管，修测时 如果 已经穿 线，应 重新探 测定 位，调 查总孔 数、占 用 孔数并量 测埋 深。5.2.4 委托单 位需 要的 已有 管线 和设计 新建 管线 开挖 的区 域，应 详查。5.2.5 管线图 中的 不明 管线，应 重新探 测核 实，确定 管线 的种类、位 置和 相关 属性。5.2.6 排水、电力 与通 信等 管线 明显点，原 则上 应开 井检 查，判 断连 接方 向是 否正 确。5.2.7 明显点 埋深 重复 量测 按照 不低于 明显 点总 数 的 3%、不低 于5 个 明显 点的 标准 执行。对 隐蔽 管线按不低 于 5%，且不 少于3 根管线，同 时不 低 于5 个 隐蔽点 的标 准进 行重 复探 测，并 采集 重复 探测 点。5.2.8 检测明 显点 的埋 深与 已有 数据进 行比 较，当 明 显管 线点埋 深较 差5 cm 时，可以采 用原 数据，当埋深 较差 5 cm 时，应 查明原 因，采用 正确 的数 据。5.2.9 检测隐 蔽管 线的 平面 位置 和埋深 与已 有数 据进 行比 较，当 隐蔽 管线 平面 位置 较 差不大 于0.1 h、埋深较 差不 大 于0.15 h 时(h 为 该管 线的 中心 埋深，以cm 为单 位，不足100 cm 按100 cm 计算)，可以DB15/T 3228 2023 5 不对该 管线 进行 修改；否 则查明 原因，采 用正 确的 数据。5.2.10 核实过 的管 线，应注 明修 测日期 和修 测责 任人。5.2.11 管线修 测探查 过程 中对于 无法探 测部分 应参 照附 录 A 填写 管线探 查遗 留问题 记录表 作为成 果的一部 分提 交。5.2.12 修测区 域内 新增 管线 探查 按照CJJ 61 执 行。管线修 测测 量 5.3.1 已知控 制点 按照CJJ/T 8 进行检 测，边长 校核 较差 应 不大于5 cm，高 程校 核较 差 应不大 于5 cm，满足要 求后 可使 用。5.3.2 修测区 不具 备增 加控 制点 条件，且实 地长 度不 大于 150 m 时，允许 利用 已有 管线图 中不 少于 3个明显 点作 为控 制点 使用。选 择的 明显 点应 均匀 分 布，边长 不应 小于 修测 区 域的最 大视 距长 度。当 边 长较差不 大 于14 cm，高程 较差不 大 于 5.5 cm 时，可 进行内 业编 辑嵌 图。5.3.3 困难地 区作 业时，应 向相 关部门 或委 托单 位协 商，限差可 放宽 至原 要求 的 1.5 倍，且在 任务 书或手簿 中说 明原 因和 范围。5.3.4 从原图 中转 绘的 管线，若 其明显 点在 实地 不可 视，则其点 的类 型可 用“探测 点”表 示(雨污 水 的“起终 点井”用“预 留口”表示）。5.3.5 非硬管 间管 线的 空间 立体 交叉可 不进 行处 理。5.3.6 雨污合 流井 用两 井两 点号(雨水点 号、污水 点号)表 示，其点 特征 均用“雨 污合 流”表 示。5.3.7 顶管施 工、实地 可见、竣 工资料、核 图资 料等 来源 应加备 注并 签名。5.3.8 管线竣 工测 量可 以根 据委 托要求，只 需对 变化 管线 进行修 测，同时 核对 变化 管线的 四至 关系。5.3.9 在短时 间内 修测 过的 区域，再次 修测 时只 需对 变化 管线和 地形 进行 修测。5.3.10 修测时 应做 好管 线的 接边 工作，变化 管线 应测 至测 区外第 一个 明显 点，如无 明显点 则测 至测 区30 m 外的 隐蔽 点。5.3.11 修测区 域内 新增 管线 测量 按照 CJJ 61 执 行。提交资 料 提交的 资料 包括：a)测量手 簿(包含 已知 点成 果、导线 网图、观 测记 录、计算资 料)；b)管线点 调查 表或 工作 草图、管线 核图 资料；c)综合管 线图(含 元数 据)；d)已知控 制点 成果 表和 地形 底图检 核资 料。6 竣工测 量 竣工测 量条 件 6.1.1 竣工测 量实 施前，探 测单 位应取 得与 市政 数字 报建 一致的 现状 管线 图。6.1.2 具备条 件的 管线 工程，应 在工程 竣 工 前进 行管 线跟 踪测量。竣工测 量范 围 竣工测 量范 围要 求如 下：a)市政工 程(含新 建、改 建、扩建市 政道 路)管线 竣工 测 量范围 应与 工程 施工 开挖 范围一 致。其 中，采用非 开挖 技术 施工 的管 线，其 竣工 测量 范围 还应 包含新 建管 线轨 迹；DB15/T 3228 2023 6 b)建筑配 套市 政工 程竣 工测 量范围 应覆 盖建 设项 目用 地范围 和外 线接 入工 程的 开挖范 围。竣工测 量内 容 竣工测 量内 容主 要包 括以 下内容：a)新建、改建 和扩 建的 管线；b)施工开 挖可 视的 所有 管线；c)道路、房屋 等重 要地 物。竣工测 量技 术要 求 6.4.1 管线竣 工测量 应在 覆土前 实测，并采用 全野 外数据 采集方 式，在 现场 定位、测深、采集管 径 等空间和 属性 数据。a)现场已 覆土，应 请施 工人 员在采 集点 上开 挖观 测；b)在覆土 前不 具备 测量 条件，覆土 后无 法开 挖测 量，可 采用拴 点法 拴住 待测 点，即量出 附近 三 个固定地 物点 与管 线待 测点 之间的 间距，再测 出管 顶(底)与 三个 固定 点之 间的 高 差，绘出 草图，图上标 注量 取的 距离 及高 差。6.4.2 工程竣 工后及 时联 测被拴 住管线 点的坐 标。当三个 固定点 推求的 待定 点的坐 标值最 大较差 10 cm 时，取 中数 作为 坐标 值。a)如其中 一个 值偏 离中 数 14 cm 以 上时，该 值应 舍弃，取另 两 值 平均 数为 最终 值；b)如三个 值互 差均 10 cm 时，应 分析 原因，必 要时 重新测 量，并确 定正 确成 果。6.4.3 工程竣 工后 及时 联测 被拴 住管线 点的 高程。当 三个 固 定点推 求的 待定 点的 高程 值最大 较差 5.5 cm 时，取 中数 作为 高程 值。a)如其中 一个 值偏 离中 数 8.5 cm 以上 时，该值 应舍 弃，取另 两值 平均 数为 最终 值；b)如三个 值互 差均 5.5 cm 时，应 分析 原因，必 要时 重新测 量。6.4.4 在新建 与已有 管线 衔接处，应采 集已有 管线 与地物 点，进 行重合 点检 查。重 合点坐 标较差 应 满足本文 件相 关要 求。如重 合点位 置坐 标较 差20 cm，应查 明原 因。竣工测 量技 术方 法 6.5.1 如遇郊 外长 距离 埋设 管线，可 先用 拴点 法拴 住点 位、标注于 地形 图上，管线 点 坐标采 用 GNSS 或电磁波 测距 导线 方法 联测。工作 图上 应标 注点 位、点号及 连接 关系。6.5.2 非开挖 施工 管线 应采 用相 应的非 开挖 探测 方法 进行 探测。6.5.3 综合管 廊或其 他地 下工程 竣工时，除实 地测 量管线 的位置 外，还 需对 综合管 廊或地 下构筑 物 进行测量，包 括综 合管 廊或 地下构 筑物 的平 面位 置、顶标高 和底 面高 程。6.5.4 竣工测 量结 束后，应 及时 修改原 现状 管线 图。6.5.5 管线竣 工测 量地 区如 果超 出已建 管线 数据 库的 范围，可采 用 1:500、1:1000 或更小 比例 尺编 辑管线竣 工资 料。管线 数据 应与地 形图 数据 在同 一坐 标系统 下编 辑。6.5.6 新建管 线存在 边建 设边覆 土的施 工方式，竣 工测量 应在每 段管线 覆土 前，与 施工单 位协调，开展跟踪 测量，获 取管 线准 确的位 置和 属性 信息。6.5.7 跟踪测 量的管 线实 地覆土 后，开 展管线 点位 放样，获取管 线点准 确的 地表高 程信息，并计 算 管线埋深 和修 正高 程信 息。管线竣 工资 料提 交内 容及 要求 6.6.1 管线竣 工测 量成 果资 料 DB15/T 3228 2023 7 管线竣 工测 量工 程经 验收 合格后，应 形成 竣工 测量 成果资 料。管线 竣工 测量 成果资 料包 括管 线成 果图、成 果报 告和 相关 记录 资料。6.6.2 管线成 果图 管线成 果图的 图形 成果应 包括：现状管 线图 和管线 竣工图（含横 断面 图）参 照附 录 B 管 线竣 工 样图、管 线横 断面 样图。6.6.3 现状管 线图 现状管 线图 应符 合以 下要 求：a)应做好 新旧 数据 接边 和融 合；b)现状管 线图 应包 含竣 工测 量范围，竣 工测 量范 围应 独立闭 合；c)现状管 线图 中，新建 管线 需 要绘出 与市 政管 线的 连接、交叉状 况，包括 市政 管线 的 位置、走向、接点位 置、标高 等信 息，分期建 设的 管线 相接 位置 应准确 绘出；表 示范 围为 接点前 后各 约 20 m,应能 表示 出管 径、走 向、线型 符号 等内 容。6.6.4 管线竣 工图 管线竣 工图 应符 合以 下要 求：a)内容宜 包括 管线 竣工 略图、规划 外部 条件（附 坐标、半径）、竣工 管线 的四 至关系 等；b)管线竣 工图 上新 建管 线应 标注出 管类、管径（孔径、断 面尺 寸）、材 质、标 高（密集 处可 适 当取舍）、走 向，关键 点坐 标 标注视 图面 情况 而定，应 均匀分 布，参照 附录B.1 管线竣 工样 图 绘制；c)相关市 政附 属设 施应 准确 标注出 名称 及实 测的 占地 范围；电 力设 施应 在图 上 标注个 数，并 标 出对应的 相对 高度，如 多组 相连设 施只 标出 最高 点；d)管线较 密集 处特 别是 线缆 类管线 与其 他管 线间 隔超 过安全 距离 时，应 绘制 横 断面图，安全 距 离按照GB 50168 确定；e)管线横 断面 图比 例尺 以清 晰反映 断面 情况 为准，一 般为：垂直 比例 1:200，水平比 例 1:200，具体参 照附 录 B.2 管 线横 断面样 图绘 制。6.6.5 成果报 告 竣工成 果报 告应 按 照 CJJ 61 有关 规定 编写。报表 参照 附录C 填写 管线 竣工 测量 成果表。对于 通信、电力等 管沟 断面 尺寸 以主 要断面 填写。6.6.6 相关资 料 管线竣 工资 料还 应包 含以 下内容：a)管线作 业手 簿（包括 已知 点坐标、导 线点 成果 表、碎部点 成果 表，管线 工作 图等）；b)委托单 位提 供的 有关 资料。图形分 幅 管线竣 工图 成图 比例 一般 为1:500,可 按测 区范 围任 意分幅。DB15/T 3228 2023 8 A A 附录A（资料 性）管线探 查遗 留问 题记 录表 管线探 查遗 留问 题记 录如 表A.1 所示。表A.1 管线 探查 遗留 问题 记录 表 工程名 称：编 号：问题描述：问题发现人：日期：年 月 日 原因分析：探测项目负责人：日期：年 月 日 问题核实：核实人：日期：年 月 日 处置措施：探测单位负责人：日期：年 月 日 A A（规范 性附 录）综合管 线竣 工图 DB15/T 3228 2023 9 B B 附录B（资料 性）管线竣 工样 图 B.1 管线竣 工样 图如图 B.1 所 示。图B.1 管线 竣工 样图 DB15/T 3228 2023 10 B.2 管线横 断面 图如 图 B.2 所 示。图B.2 管线 横断 面 DB15/T 3228 2023 11 C C 附录C（资料 性）管线竣 工测 量成 果表 管线竣 工测 量成 果表 如表C.1 示。表C.1 管线 竣工 测量 成果 表 项目名称 综合管线工程 许可证号 核准图纸编号 建字第 号 验线报告单编号 建字第 号 委托单位 XXXXXX 有限公司 权属单位 XXXXXX 有限公司 竣工日期 2022.01 委托单位电话 XXXXXXXXXXX 测量地区 XXXXXXXX 管线相关属性 名 称 属 性 备 注 管线种类 排水 给水 电力 天然气 电信 移动 热力 管线长度（km）0.285 0.104 0.076 0.098 0.072 0.064 1.2 材 质 塑料 塑料 钢 塑料 空管 空管 钢 埋设方式 管埋 管埋 管埋 管埋 管埋 管埋 直埋 管径（mm）325 415 500 300 53 112 500 孔径（mm）100 100 100 断面尺寸(宽 高)（mm*mm)300100 300 100 200100 电压(千伏)0.22 压力(燃气)低压 任务书号 14ZX-XX1G 作业部门 作业者 作业日期 自检者 质检日期 质检者
