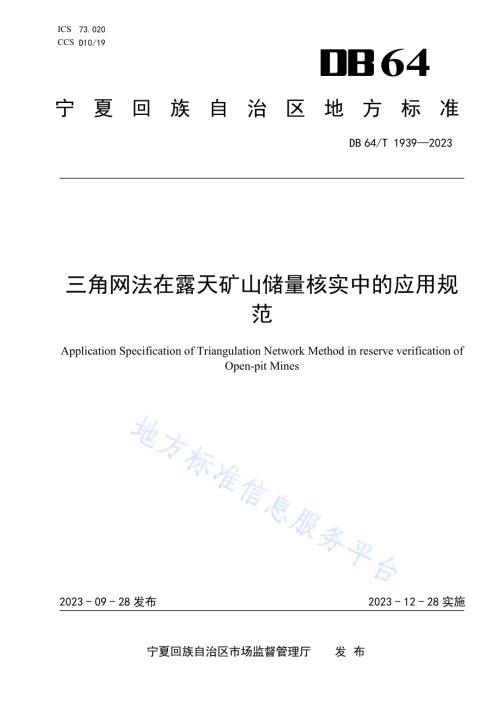

ICS 73.020 CCS D10/19 64 宁夏回族自治区地方标准 DB 64/T 19392023 三角网法 在露天矿 山储量核 实中的应 用规范 Application Specification of Triangulation Network Method in reserve verification of Open-pit Mines 2023-09-28 发布 2023-12-28 实施 宁夏回族 自治区 市 场监督管 理厅 发 布 DB 64/T 19392023 I 前 言 本文件 按照GB/T 1.12020标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本 文件 的 某些 内容 可能涉及 专利。本 文件 的 发布机构 不承 担识别 专利 的责任。本文件 由宁 夏回 族自 治区 自然资 源厅 提出、归口 并 组织实施。本文件 起草 单位：宁 夏回 族自治 区国 土资 源调 查监 测院。本文件 主要 起草 人：刘少 宇、刘 丽、黄川、宋 永飞、康荣 华、范朝 霞、史长 斌、张 玲燕、姚 舜、罗小平、赵赟、李 奇、程霞、王帆、宋 晨、罗楷、高 金波。DB 64/T 19392023 1 三角网法 在露天 矿山储量 核实中 的应用规 范 1 范围 本文件 确立 了三 角网 法在 露天非 煤矿 山、露天 非金 属矿山 储量 核实 中的 数据 要求、监测 内容 及数 据交汇。本文件 适用 于矿 层稳 定、矿体结 构简 单、厚 度及 品 位变化 不大 的露 天非 煤矿 山、露天 非金 属矿 山的储量核 实工 作。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 16820 地图 学术 语 GB/T 17766 固 体矿 产资 源储量 分类 GB/T 24356 测绘 成果 质量 检 查与 验收 GB/T 33176 国家 基本 比例 尺 地图 1:500 1:1 000 1:2 000地形 图 GB/T 39612 低空 数字 航摄 与 数据 处理 规范 DZ/T 0033 固体 矿产 地质勘 查 报告 编写 规范 DZ/T 0038 固体 矿产 资源量 估 算规 程 GH/T 2009 全球 定位 系统实 时 动态 测量（RTK）技术规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。数字地 形模 型 digital terrain model；DTM 地球表 面形 态的 数学 表述 或数字 表述，是 地形 地貌 空间的 特征 的数 字表 征。来 源：GB/T 16820-2008，5.59 三角网 triangulation network 根据区 域有 限个 点集 将区 域划分 为相 连的 三角 面网 络，区 域中 任意 点落 在三 角面的 顶点、边 上或 三角形内。地性线 orographic character line 地性线 是地 貌形 态的 骨架 线，是 描述 地貌 形态 时的 控制线，它 主要 包括 山脊 线、山 谷线 等。平均采 深 average mining depth DB 64/T 19392023 2 露天矿 山储 量核 实区 内的 平均开 采深 度。平均 采深 可以通 过开 采量 除以 核实 区面积 进行 计算。矿界范 围 mining area boundaries 采矿许 可证 规定 的合 法采 矿范围。4 数据要 求 精度要 求 地形图 的平 面精 度和 高程 精度应 符合GB/T 33176的 规定；且高 程中 误差 不得 超过平 均采 深的5%。高程点 密度 要求 矿界范 围内 用于 生成 三角 网的高 程点 应均 匀分 布且 最大点 间距 不超 过10 米。5 监测内 容 资料收 集 收集露 天矿 山的 基础 资料，包括 矿权 资料、矿 山开 采资料、矿 山基 础地 质资 料、基 础测 绘数 据等 资料。数据采 集 5.2.1 根据露 天矿 山现 场实 际地 形、地貌 以及 地表 植被 等情 况，利用 无人 机倾 斜摄 影测 量、测量 型 GNSS接收机、全 站仪 测量 等技 术进行 野外 数据 采集。数 据采集 工作 须符 合GB/T 39612、GH/T 2009 的规 定。5.2.2 测量成 果质量 按照 GB/T 24356 的规 定执 行。生成现 状三 角网 5.3.1 建立三 角网 按以下 步骤 建立 三角 网：a)以 外 业采 集的 现状 数据 为基 础，提取 露天 矿山 矿界 内高 程 点。对 点的 位置、高程进 行 初步 检查，确 认高程点文件 的完整 性；b)绘制陡 坎线，依 据实 际高 程赋予 陡坎 点坎 高；将山 脊线、山谷 线等 地性 线用 复合线 绘出，便 于计算机在 构网时 检索出 陡 坎线、地 性线并 组成控 制 边，在此 基础上 构成三 角 网。5.3.2 三角网 优化 三角网 建立 后按 以下 原则 进行优 化：a)若地表 存在 覆盖 层，需在 相应区 域的 高程 点上 减去 覆盖层 的厚 度。b)若矿界 范围 内存 在人 工堆 积物或 人工 构筑 物等 影响 计算精 度的 因素，需删 除 相应的 高程 点，并通过插 值法 对其 进行 替换。5.3.3 建立现 状三 角网 检查正 确无 误后，即 可建 立现状 三角 网。DB 64/T 19392023 3 三角网 精度 检验 按以下 步骤 进行 三角 网精 度检验：a)叠加矿 界范 围，删除 矿界 外的三 角网，检 查矿 界内 的高程 点是 否全 部参 与建 网；b)对三角 形的 连接 进行 检查，通过 重组 三角 网等 方法 对不合 理的 三角 网进 行重 新组合；c)对 边 缘区 域三 角网 缺失、构 建 异常 等情 况进 行完 善，直至 数字 地形 模型 所生成 的 等高 线能 真实地表达 测区 的地表 信息；d)输出三 角网 成果。生成基 底三 角网 a)直接核算 剩余 储量 时，根据 矿业 权数 据和 开采 边坡 制作基 底数据，生成 基底 三角网。b)计算动 用量 时，收集 动用 前的地 形图 数据，生 成基 底三角 网。方量计 算 以现状 三角 网和 基底 三角 网为基 础，利用 方量 计算 软件，采用 三角 网法 计算 功能进 行方 量计 算。高程精 度验 证 计算数 据的 高程 精度，确 保数据 的精 度满 足GB/T 33176的规 定。计算 平均 采深，验证 现状 地形 图的高程中 误差 是否 满足 要求。a)若现状 地形 图的 高程 中误 差大于 平均 采深 的 5%，则方 量 计算 数据 不可 用，需重 新 采集 现状地形图数 据。b)若现状 地形 图的 高程 中误 差不大 于平 均采 深 的 5%，则 方 量计 算数 据可 用。资源储 量核 实 得到计 算结 果后，依据GB/T 17766、DZ/T 0038、DZ/T 0033 估 算查 明的 资源 储量，或 估算 占用、动用、保 有的 资源 储量。6 数据汇 交 采用三 角网 法进 行露 天矿 山储量 核实 的，需提 交以 下数据 的电 子版 备查：a)现状地 形图；b)高程点；c)现状三 角网；d)基底三 角网。
