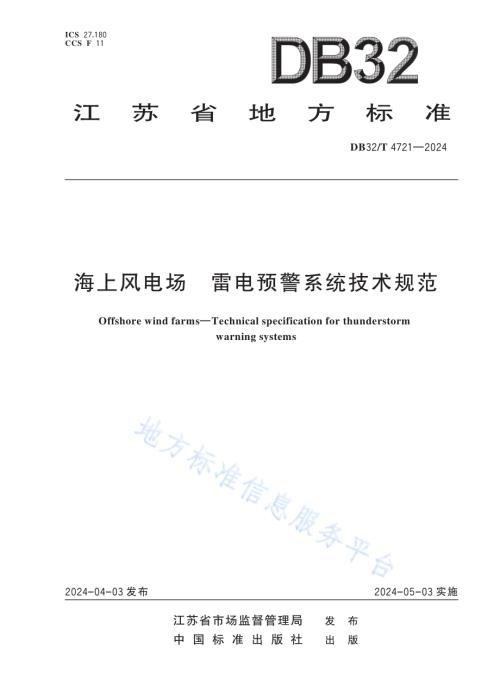

!7,江 苏 省 市 场 监 督 管 理 局 发 布中 国 标 准 出 版 社 出 版海 上 风 电 场 雷 电 预 警 系 统 技 术 规 范Offshore wind farms Technical specification for thunderstorm warning systems2 0 2 4-0 4-0 3 发 布 2 0 2 4-0 5-0 3 实 施CCS F 1 1DB 3 2/T 4 7 2 1 2 0 2 4ICS 2 7.1 8 0DB 3 2/T 4 7 2 1 2 0 2 4前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 资 料 数 据 15 系 统 构 成 和 功 能 26 预 警 37 运 行 维 护 4附 录 A（资 料 性）海 上 风 电 场 雷 电 预 警 装 置 安 装 示 意 5参 考 文 献 6目 次DB 3 2/T 4 7 2 1 2 0 2 4前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 风 电 装 备 标 准 化 技 术 委 员 会 提 出 并 归 口。本 文 件 起 草 单 位：国 家 风 电 设 备 质 量 检 验 检 测 中 心（江 苏）、江 苏 省 气 象 灾 害 防 御 技 术 中 心、金 风 科 技股 份 有 限 公 司、北 京 乾 源 风 电 科 技 有 限 公 司、华 能 国 际 电 力 江 苏 能 源 开 发 有 限 公 司 清 洁 能 源 分 公 司、中 广核 新 能 源 投 资（深 圳）有 限 公 司 江 苏 分 公 司、中 电 建 新 能 源 集 团 股 份 有 限 公 司、中 国 三 峡 新 能 源（集 团）股份 有 限 公 司 江 苏 分 公 司、盐 城 市 气 象 局。本 文 件 主 要 起 草 人：张 学 军、孙 同 金、谷 群 远、焦 雪、叶 霖、陈 立 云、庄 严、姚 中 原、张 锋、张 立 鹏、徐 卫 利、李 锐、杨 金 宝、邱 成 龙。DB 3 2/T 4 7 2 1 2 0 2 4海 上 风 电 场 雷 电 预 警 系 统 技 术 规 范1 范 围本 文 件 规 定 了 海 上 风 电 场 雷 电 预 警 系 统 的 数 据 资 料、系 统 构 成 和 功 能 以 及 预 警 和 运 行 维 护 要 求。本 文 件 适 用 于 海 上 风 电 场 的 雷 电 预 警 系 统。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB/T 2423.4 电 工 电 子 产 品 环 境 试 验 第 2 部 分：试 验 方 法 试 验 Db：交 变 湿 热（12 h+12 h循 环）GB/T 2423.16 环 境 试 验 第 2 部 分：试 验 方 法 试 验 J 及 导 则：长 霉GB/T 2423.18 环 境 试 验 第 2 部 分：试 验 方 法 试 验 Kb：盐 雾，交 变（氯 化 钠 溶 液）GB/T 4208 外 壳 防 护 等 级（IP 代 码）GB/T 38121 雷 电 防 护 雷 暴 预 警 系 统QX/T 621 气 象 观 测 资 料 质 量 控 制 天 气 雷 达3 术 语 和 定 义GB/T 38121 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 雷 闪 lightning flash大 气 中 发 生 一 次 或 以 上 闪 击 的 放 电 现 象。注：放 电 现 象 可 发 生 在 云 内、云 对 云、云 对 大 气 以 及 云 对 地 之 间。3.2 监 测 区 域 monitoring area能 监 测 到 雷 电 活 动 以 便 对 目 标 区 域 进 行 有 效 预 警 的 地 理 区 域。4 资 料 数 据4.1 基 本 原 则海 上 风 电 场 雷 电 预 警 系 统 所 采 用 的 资 料 数 据 遵 循 实 时 性、可 靠 性、易 获 取 的 原 则。4.2 数 据 类 型海 上 风 电 场 雷 电 预 警 系 统 应 综 合 使 用 大 气 电 场、闪 电 定 位 和 气 象 雷 达 资 料，各 资 料 要 求 见 表 1，海 上风 电 场 雷 电 预 警 相 关 设 备 安 装 位 置 参 见 附 录 A。1DB 3 2/T 4 7 2 1 2 0 2 4表 1 风 电 场 雷 电 预 警 系 统 资 料 数 据资 料 种 类大 气 电 场 资 料闪 点 定 位 资 料雷 达 资 料数 据变 化 率回 击 经 度、纬 度、强 度回 波 强 度、回 波 顶 高备 注原 始 数 据 需 经 格 点 化 处 理 成 按 等 经 纬 网 格 排 列 的 数 据4.3 数 据 质 量 控 制4.3.1 大 气 电 场 数 据 宜 进 行 现 场 标 校。4.3.2 闪 电 定 位 数 据 宜 按 QX/T 4052017 中 5.2.2.1 的 要 求 进 行 质 量 控 制。4.3.3 雷 达 资 料 应 按 QX/T 621 中 的 要 求 进 行 质 量 控 制。5 系 统 构 成 和 功 能5.1 系 统 构 成风 电 场 雷 电 预 警 系 统 宜 包 括：雷 电 探 测 模 块：含 大 气 电 场 仪、闪 电 定 位 系 统、气 象 雷 达 等；数 据 处 理 模 块：配 置 支 持 雷 电 探 测 数 据 的 通 信、接 收、存 储、计 算 与 应 用 发 布 的 硬 件 和 软 件；用 户 端：含 电 脑 端、移 动 端、数 据 接 口 服 务 等 一 种 或 多 种 雷 电 预 警 信 息 接 收 端。5.2 系 统 功 能5.2.1 基 本 功 能风 电 场 雷 电 预 警 系 统 的 基 本 功 能 包 括：雷 电 活 动 实 时 监 测：应 具 备 风 电 场 区 域 大 气 电 场 实 时 监 测 功 能；0 h2 h 雷 电 发 邻 近 预 警 产 品，包 括 雷 电 预 警 级 别、雷 电 预 警 时 间、预 警 区 域、预 警 解 除 等 信 息；雷 电 历 史 数 据 统 计 查 询：具 备 风 电 场 区 域 内 雷 电 监 测 信 息 和 预 警 信 息 查 询、统 计 分 析 功 能。5.2.2 数 据 接 口 要 求海 上 风 电 场 雷 电 预 警 系 统 软 件 软 件 宜 并 入 风 电 场 数 据 采 集 与 监 控 系 统（SCADA）或 预 留 风 电 场 可接 受 的 通 信 协 议 接 口。5.3 雷 电 预 警 设 备 要 求雷 电 预 警 设 备 设 计 应 满 足“防 盐 雾、防 潮 湿、防 霉 菌”的 三 防 要 求，盐 雾 试 验 满 足 GB/T 2423.18 中 的严 酷 等 级 1，湿 热 试 验 满 足 GB/T 2423.4 中 的“高 温 40，循 环 次 数 12”，霉 菌 试 验 满 足 GB/T 2423.16中 的“方 法 1 严 酷 登 记 128 d”，防 护 等 级 应 达 到 GB/T 4208 中 的 IP65 等 级。5.4 预 警 算 法5.4.1 雷 电 预 警 算 法 宜 综 合 采 用 大 气 电 场 资 料、闪 电 定 位 资 料、气 象 雷 达 资 料，通 过 区 域 识 别、追 踪 和 外推 算 法、多 资 料 集 成 预 报 方 法 或 其 他 成 熟 算 法 得 到 雷 电 预 警 信 息。区 域 识 别、追 踪 和 外 推 算 法、多 资 料 集成 预 报 方 法 见 QX/T 2622015 中 的 附 录 A。2DB 3 2/T 4 7 2 1 2 0 2 45.4.2 若 采 用 大 气 电 场 资 料 进 行 预 警 时，综 合 考 虑 阈 值、变 化 率、极 性 等 指 标。6 预 警6.1 探 测 区 域海 上 风 电 场 雷 电 预 警 系 统 的 警 戒 范 围 不 宜 小 于 40 km。当 风 电 场 采 用 多 个 雷 电 预 警 系 统 时，可 通 过雷 电 预 警 系 统 组 网 的 方 式 扩 大 雷 电 预 警 探 测 范 围。6.2 数 据 处 理6.2.1 报 警 触 发风 电 场 雷 电 预 警 系 统 在 警 戒 范 围 内 监 测 到 电 场 动 态 变 化 达 到 预 警 限 值 并 综 合 雷 达 等 数 据 后 发 出 相应 等 级 的 预 警 信 息。6.2.2 数 据 传 输 及 保 存风 电 场 雷 电 预 警 系 统 的 报 警 信 息 应 接 入 风 电 场 SCADA 系 统。当 雷 电 预 警 系 统 发 出 不 同 等 级 的 预警 信 息，可 通 过 SCADA 系 统 和 场 内 广 播 及 场 内 通 信 设 备 对 雷 电 预 警 信 息 进 行 有 效 的 传 递；雷 电 预 警 信息 应 保 存 3 年 以 上。6.2.3 提 前 时 间海 上 风 电 场 的 雷 电 预 警 的 提 前 时 间 应 一 般 为 0 h2 h。6.3 预 警 信 息 分 级预 警 信 息 分 级 包 括：级 预 警：在 未 来 2 h 或 以 上 可 能 出 现 雷 电 活 动 的 时 段 发 出 的 警 报 信 息；级 预 警：在 未 来 1 h2 h 内 即 将 发 生 雷 电 活 动 的 时 段 发 出 的 警 报 信 息；级 预 警：在 未 来 0.5 h1 h 内 即 将 发 生 雷 电 活 动 的 时 段 发 出 的 警 报 信 息。6.4 处 置6.4.1 在 计 划 作 业 前 收 到 雷 电 预 警 信 息，应 根 据 雷 电 预 警 信 息 的 等 级 和 雷 电 预 警 提 前 时 间 变 更 作 业 计划，调 整 作 业 程 序，在 保 障 人 员 安 全 的 条 件 下 有 序 开 展 作 业。6.4.2 在 作 业 中 收 到 雷 电 预 警 信 息，应 立 即 安 排 停 止 相 关 作 业，应 立 即 安 排 停 止 相 关 作 业，组 织 人 员 躲避，降 低 因 雷 电 导 致 的 人 身 安 全 风 险。6.5 信 息 推 送 与 解 除6.5.1 风 电 场 雷 电 预 警 系 统 监 测 数 据 达 到 预 警 算 法 中 的 相 应 阈 值 后，应 实 时 向 用 户 端 推 送 相 应 级 别 的 雷电 预 警 信 息。6.5.2 当 风 电 场 雷 电 预 警 系 统 监 测 数 据 连 续 30 min 未 达 到 预 警 算 法 中 的 相 应 阈 值，应 实 时 向 用 户 端 推送 雷 电 预 警 解 除 信 息。3DB 3 2/T 4 7 2 1 2 0 2 47 运 行 维 护7.1 运 行应 配 备 专 门 的 人 员，负 责 监 测 雷 电 预 警 系 统 设 备 的 运 行 情 况、现 场 处 理 简 单 的 故 障，无 法 处 理 的 故 障应 及 时 报 修。7.2 维 护7.2.1 应 定 期 对 雷 电 预 警 设 备 设 施 进 行 检 查，及 时 发 现 腐 蚀、损 坏 和 安 全 隐 患。7.2.2 应 实 时 检 查 雷 电 预 警 系 统 主 机 通 信 和 雷 电 预 警 信 息 数 据 的 保 存 状 态。4DB 3 2/T 4 7 2 1 2 0 2 4附 录 A（资 料 性）海 上 风 电 场 雷 电 预 警 装 置 安 装 示 意海 上 风 电 场 雷 电 预 警 设 备 安 装 位 置 见 图 A.1。标 引 序 号 说 明：1 路 上 气 象 雷 达；2 海 上 风 力 发 电 机 组；3 海 上 风 电 场 雷 电 预 警 设 备；4 海 上 风 电 场 升 压 站。图 A.1 海 上 风 电 场 雷 电 预 警 设 备 安 装 位 置 示 意5DB 3 2/T 4 7 2 1 2 0 2 4参 考 文 献1 QX/T 262 2015 雷 电 临 近 预 警 技 术 指 南2 QX/T 405 2017 雷 电 灾 害 风 险 区 划 技 术 指 南 6
